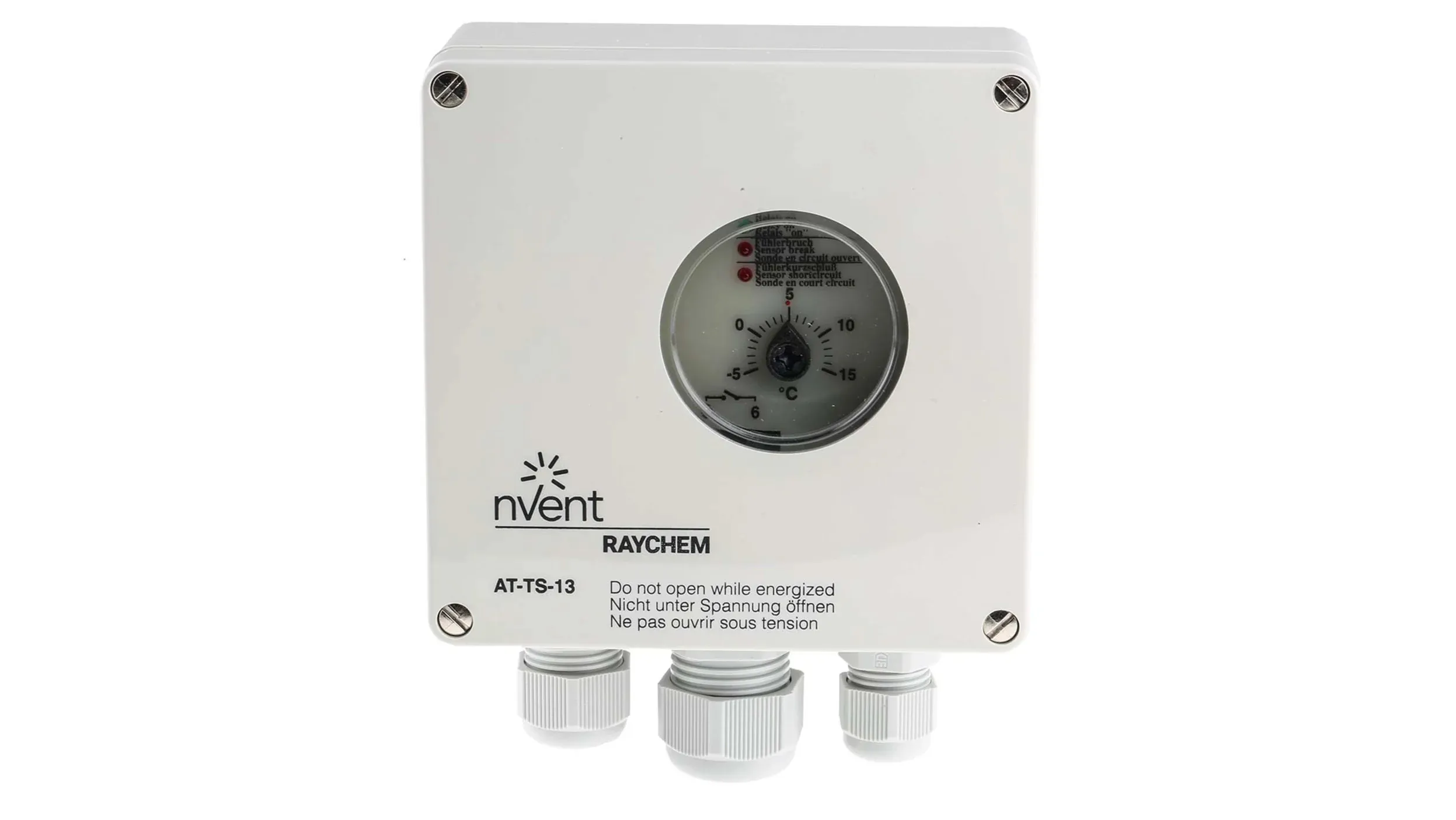

AT-TS termostat -Raychem
Sterowniki Chemelex RAYCHEM AT-TS przeznaczone do ochrony rur przed zamarzaniem Sterowniki Chemelex RAYCHEM AT-TS dostępny jest w dwóch wersjach: AT-TS-13: z nastawą temperatury -5°C do 15°C AT-TS-14: z nastawą temperatury 0°C do 120°C ✅Termostaty AT-TS zapewniają regulację temperatury w strefach niezagrożonych wybuchem. ✅Nastawa temperatury może być sprawdzana poprzez okno umieszczone w wieku obudowy. ✅Diody LED sygnalizują, kiedy przewód grzejny jest zasilony lub gdy doszło do uszkodzenia czujnika temperatury (zwarcie lub przerwa w obwodzie czujnika). ✅W komplecie znajduje się czujnik temperatury na przewodzie o długości 3 metrów, który można skrócić w przypadku pomiaru temperatury otoczenia. ✅Istnieje możliwość bezpośredniego podłączenia przewodu grzejnego do termostatu.
Sterowanie ochroną rurociągów i utrzymaniem temperatury
Dla rurociągów sterownik dobiera się do medium, temperatury utrzymania, izolacji, długości obwodu i rodzaju przewodu grzejnego. Inny regulator stosujemy do prostej ochrony przed zamarzaniem, a inny do procesu przemysłowego.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Raystat V5 / Raystat Control | FroStop Black / FS, XL-TRACE, BTV i podobne systemy ochrony rurociągów | Dobór zależy od temperatury utrzymania, czujnika, miejsca montażu i liczby obwodów. |
| AT-TS / AT-TS-14 | ochrona rurociągów, zbiorników i instalacji z przewodami FroStop Black / FS / BTV / XL-TRACE | Sprawdzamy zakres temperatur, czujnik i montaż na rurze lub w otoczeniu. |
| FrostGuard-ECO | małe obwody przeciwzamrożeniowe | Dobry do prostych zastosowań, ale wymaga sprawdzenia mocy, zabezpieczenia i izolacji. |
| T-M / TCON / JUMO | sterowanie techniczne i przemysłowe zależnie od zakresu temperatur | Nie dobieramy po nazwie. Trzeba potwierdzić zakres, czujnik, napięcie i sposób montażu. |
Ważne: Najpierw ustalamy, czy celem jest ochrona przed zamarzaniem, utrzymanie temperatury procesu czy kompensacja strat ciepła. Dopiero potem dobiera się regulator.
AT-TS-14: z nastawą temperatury 0°C do 120°C
✅Nastawa temperatury może być sprawdzana poprzez okno umieszczone w wieku obudowy.
✅Diody LED sygnalizują, kiedy przewód grzejny jest zasilony lub gdy doszło do uszkodzenia czujnika temperatury (zwarcie lub przerwa w obwodzie czujnika).
✅W komplecie znajduje się czujnik temperatury na przewodzie o długości 3 metrów, który można skrócić w przypadku pomiaru temperatury otoczenia.
✅Istnieje możliwość bezpośredniego podłączenia przewodu grzejnego do termostatu.
| Napięcie zasilania | 230 V AC -15/+10%; 50 Hz |
| Wymiary | 158 x 110 x 56 mm |
| Stopień ochrony | IP65 |
| Ustawienia | Wszystkie ustawienia są zapisywane w pamięci nieulotnej |
| Temperatura oddziaływania | –20°C do +50°C |
| Zakres temperatur do wyboru | AT-TS-13 od -5°C do 15°C AT-TS-14 od 0°C do 120°C |
| Czujnik | PTC KTY 83-110 z przewodem o długości 3m |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Karta Interex na podstawie danych produktu w sklepie. Oryginalne dokumenty producenta są dostępne oddzielnie poniżej.
Instrukcje i karty producenta
- Raychem AT-TS-13/14 — karta katalogowa Karta producenta AT-TS-13 i AT-TS-14; AT-TS-13, nr 728129-000. Język angielski.
- Raychem AT-TS-13/14 — instrukcja montażu Instrukcja producenta AT-TS-13 i AT-TS-14: montaż, czujnik, połączenia elektryczne i nastawa temperatury.
- Dokumentacja techniczna producenta - poradnik techniczny Dokumentacja techniczna produktu w sklepie Interex Katowice. Strona HTML dokumentacji z przyciskiem pobrania pliku PDF oraz linkiem do produktu. Plik: poradnik_techniczny.pdf
