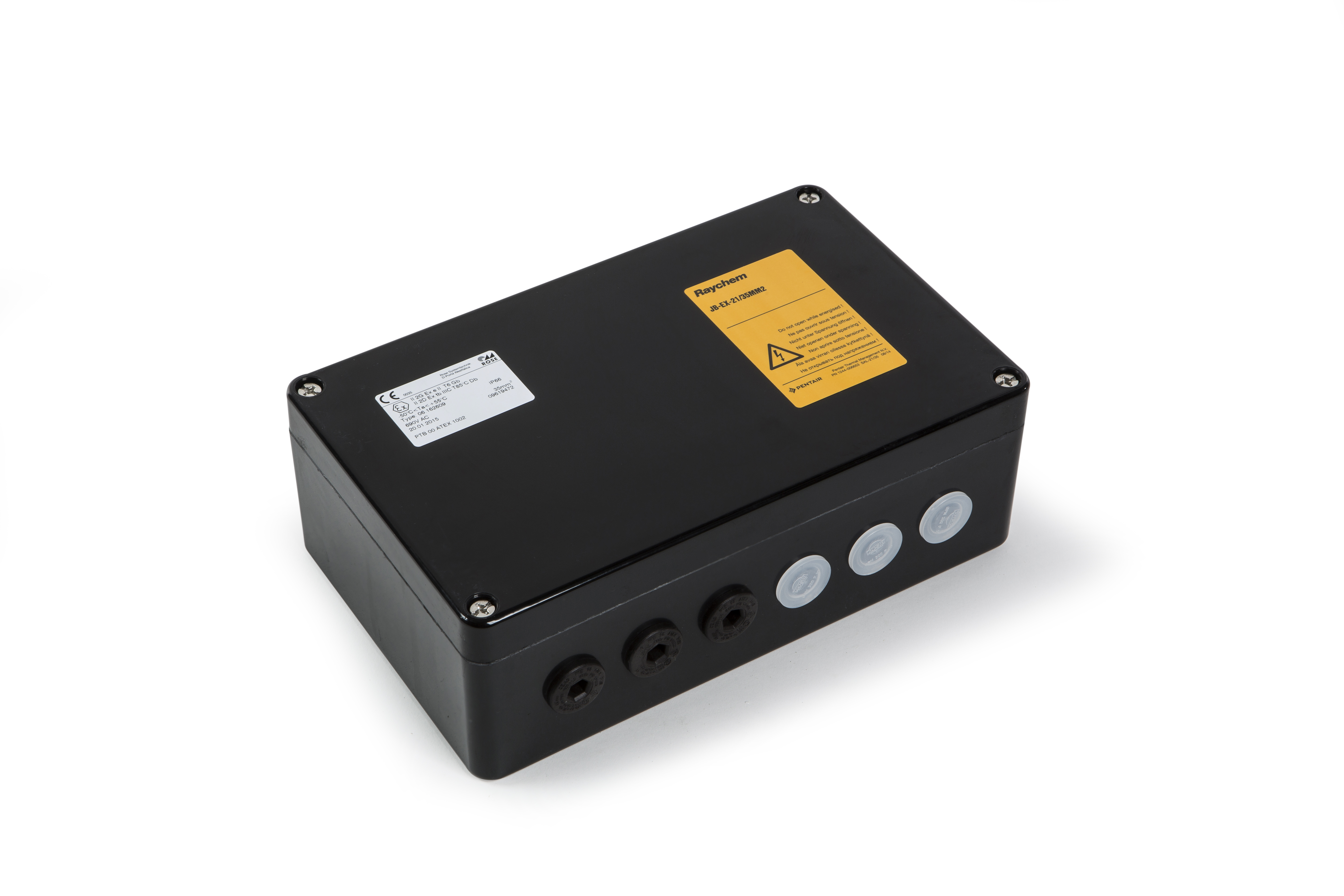

JB-EX-25/35MM2

Przemysłowa skrzynka przyłączeniowa do stosowania w strefach zagrożonych z przewodami MI wymagającymi większych zacisków. Może być stosowana do wykonywania połączeń pomiędzy przewodami zasilającymi, przewodami grzejnymi i przewodami zimnymi. W zależności od konfiguracji systemu, skrzynka umożliwia łączenie kilku przewodów grzejnych / przewodów zimnych i przewodu zasilającego. W przypadku fabrycznie zakończonych elementów grzejnych MI dławiki M25 są już założone. W przypadku montażu na miejscu, szczegółowe informacje o niezbędnych akcesoriach można znaleźć w katalogu DOC-606. Przewody są łączone za pomocą zacisków sprężynowych firmy Weidmüller umieszczonych na szynie DIN, umożliwiających bezpieczną, niezawodną i bezobsługową eksploatację.

Zawartość zestawu:

Stopień ochrony - IP66

Zakres temperatur otoczenia - od -50°C do +55°C

Zaciski - 3 szt. zacisków śrubowych WDU35, 2 szt. zacisków uziemienia WPE10 dla przewodów grzejnych, 1 szt. zacisku uziemienia WPE35 dla przewodu zasilającego

Skrzynka przyłączeniowa może pomieścić maksymalnie 6 w pełni obciążonych zacisków, przewodów fazowych/neutralnych (maksymalnie 10 zacisków)

Oznakowanie - 1, 2, 3 + 3 x PE

Min. przekrój przewodu - 2,5 mm2 (linka i drut)

Maksymalny przekrój żył - 35 mm2 linka, 16 mm2 drut

Maksymalne napięcie zasilania - 690 V

Maksymalny prąd roboczy - 100 A

Materiał - Obudowa i pokrywa Polimer modyfikowany zbrojony włóknem szklanym, antyelektrostatyczny, czarny

Uszczelka - Guma silikonowa

Śruby mocujące pokrywę - Stal nierdzewna (niewypadające)

Otwory pod dławiki kablowe - 6 x M25, 1 x M40
