Produkt w sklepieT2 QuickNet 160 W/m²
1 m² · 160 W · Sama mata
| Kod produktu | R-QN-P-1,0M2/T0 |
|---|---|
| Wariant | 1 m² · 160 W |
| Zawartość | Sama mata |
| Jednostka sprzedaży | szt. |
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element podłogowy?
| System | elektryczne ogrzewanie podłogowe Raychem/Chemelex |
|---|---|
| Elementy | maty QuickNet, przewody T2Blue/T2Red, termostaty SENZ WIFI / Green Leaf / NRG / R-TE i czujniki podłogowe |
| Zastosowanie | komfortowe lub podstawowe ogrzewanie podłogi, sterowanie temperaturą i ograniczenie temperatury posadzki |
| Co sprawdzamy | rodzaj posadzki, moc W/m2, rozstaw przewodu, czujnik podłogowy, zabezpieczenie RCD, rezystancję żyły i izolacji |
Ważne: Przed zakryciem maty lub przewodu zawsze wykonujemy pomiary. To podstawa późniejszej diagnostyki i gwarancji.
Dane techniczne do sprawdzenia
| Produkt | Raychem mata grzewcza 1m2 QuickNet |
| Model / numer katalogowy | R-QN-P-1,0M2/T0 |
| Kod producenta | R-QN-P-1,0M2/T0 |
| EAN | 5414506020298 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 162:Ogrzewanie podłogowe |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji producenta dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
System ogrzewania podłogowego Raychem klasy premium 1 m2
Quick Net - mata grzewcza
Jakość potwierdzona ponad 20-letnim doświadczeniem
Dobór - Sprzedaż - Montaż - Serwis gwarancyjny oraz pogwarancyjny -Wsparcie techniczne
Maty grzewcze sprzedawane u Nas przed wysłaniem przechodzą profesjonalne pomiary elektryczne, dzięki czemu mają Państwo pewność, że mata grzewcza jest sprawna. Wydruk z pomiarów umieszczamy na fakturze oraz opakowaniu maty. Wyniki pomiarów można przekazać elektrykowi który przeprowadza instalacje.
Gwarancja
Minimalna gwarancja wynosi:
✅ Mata grzewcza QuickNet - 12 lat
Maksymalna gwarancja wynosi 20 lat pod warunkiem instalacji przez instalatora z certyfikatem Pro

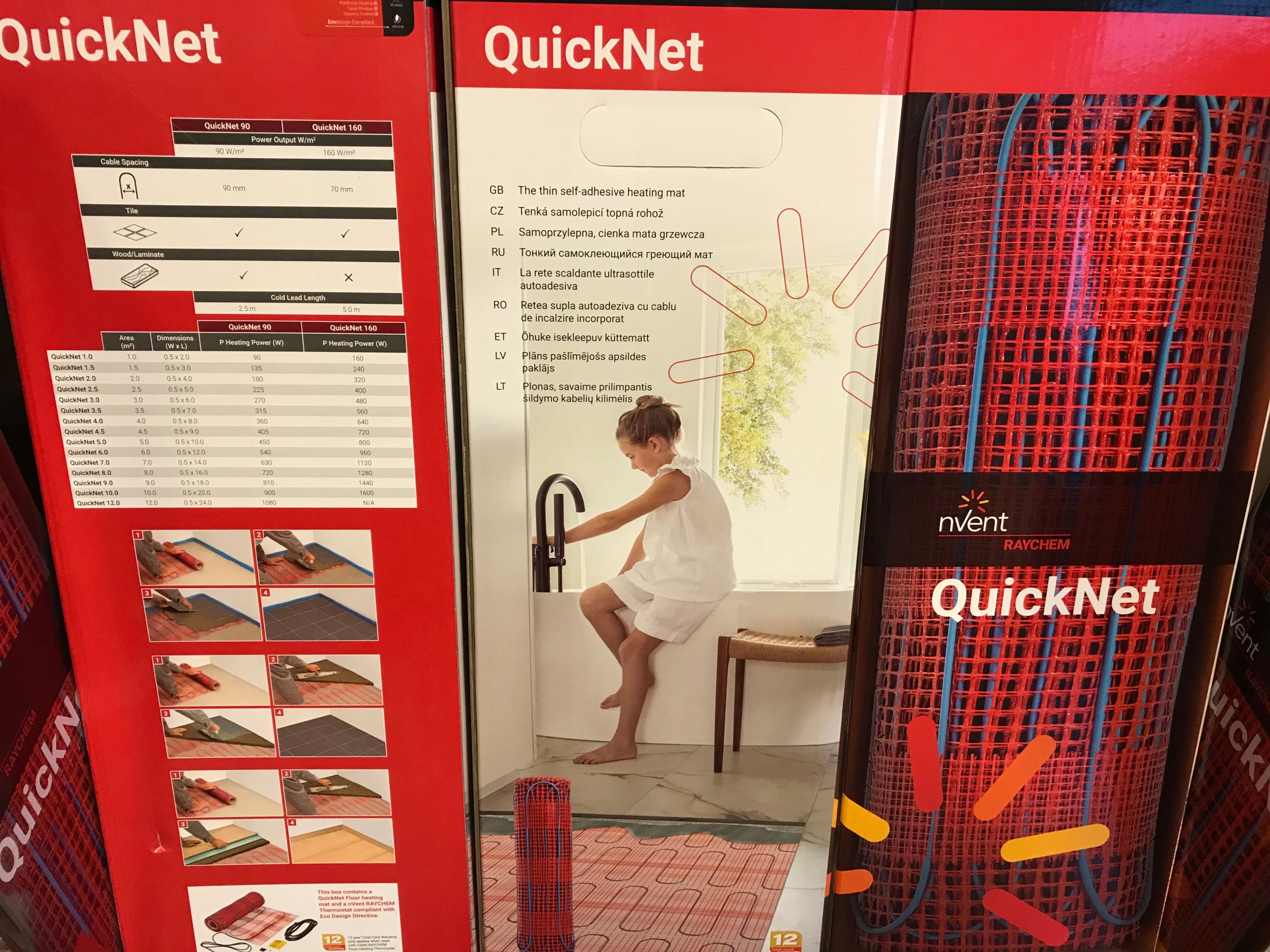

Mata grzewcza Quick Net

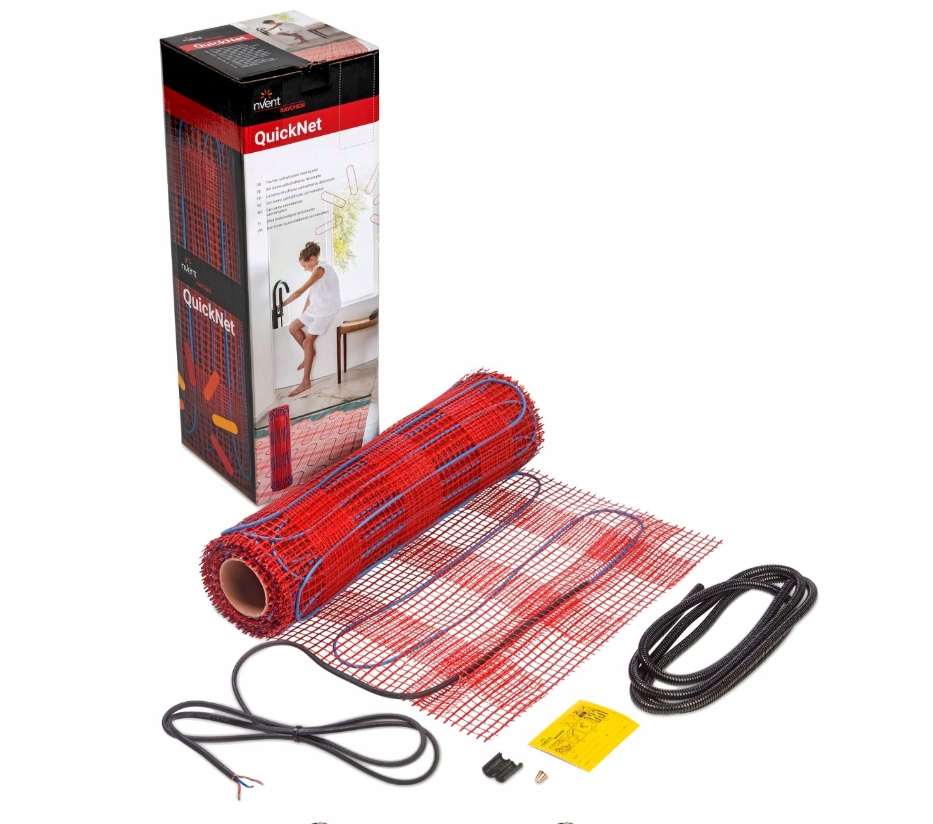

QuickNet - cienka, samoprzylepna mata grzejna instalowana w kleju do płytek (nie podnosi poziomu podłogi).
- Samoprzylepna mata podłogowa o grubości 3,5 mm do bezpośredniego montażu pod płytkami ceramicznymi lub kamieniem naturalnym.
- Dobra jako bezpośrednie ogrzewanie lub dodatkowe ogrzewanie podłogowe.
- Minimalna wysokość konstrukcji wraz z płytkami wynosi 15 mm.
- Zastosowanie: pokoje dzienne, kuchnie, łazienki, jadalnie, pokój dziecięcy.
Model maty: Quick Net
Znaki dopuszczające i bezpieczeństwa: CE, VDE, SEMKO
Moc maty: 160 W
Szerokość układania maty: 50 cm
Mata jednostronnie zasilana
Sposób przymocowania do podłoża: samoprzylepna
Odległość pomiędzy przewodami na macie: ∼ 7 cm
Gwarancje producenta: mata 12 lub 20 lat
Proszę o zwrócenie uwagi na certyfikaty bezpieczeństwa:
✅ VDE ( niemiecki )
✅ SEMKO ( szwedzki )
Instalacja maty grzewczej bezpośrednio w kleju pod płytkami.
Nie każda mata nadaje się do takiej instalacji.
Maty samoprzylepne na całej swojej powierzchni zdecydowanie ułatwiają kafelkowanie - dobrze sklejają się z podłożem.
Średnica przewodu grzewczego i konstrukcja maty wpływa na ilość zużytego kleju do kafelek oraz czas nagrzewania.
Reasumując, z doświadczenia mogę stwierdzić, że słaba jakość maty będzie sprawiała problemy pary montażu, zużyjemy większą ilość kleju elastycznego,
Zalecenie dla maksymalnej wysokości płytki / kamienia naturalnego: ≤ 11mm
Jak uniknąć błędów !
Pomiary maty
- R = L⟺N........... Ω
- Riso = L ⟺PE...........GΩ Riso = N ⟺PE...........GΩ
- Rct = ........kΩ
- Pomiary przy zakupie
- Pomiary przy przekazaniu instalatorowi
- Pomiary przy montażu maty minimum 2 x codziennie
- Pomiary przy kafelkowaniu minimum 2 x codziennie
Pomiary instalacji elektrycznej !

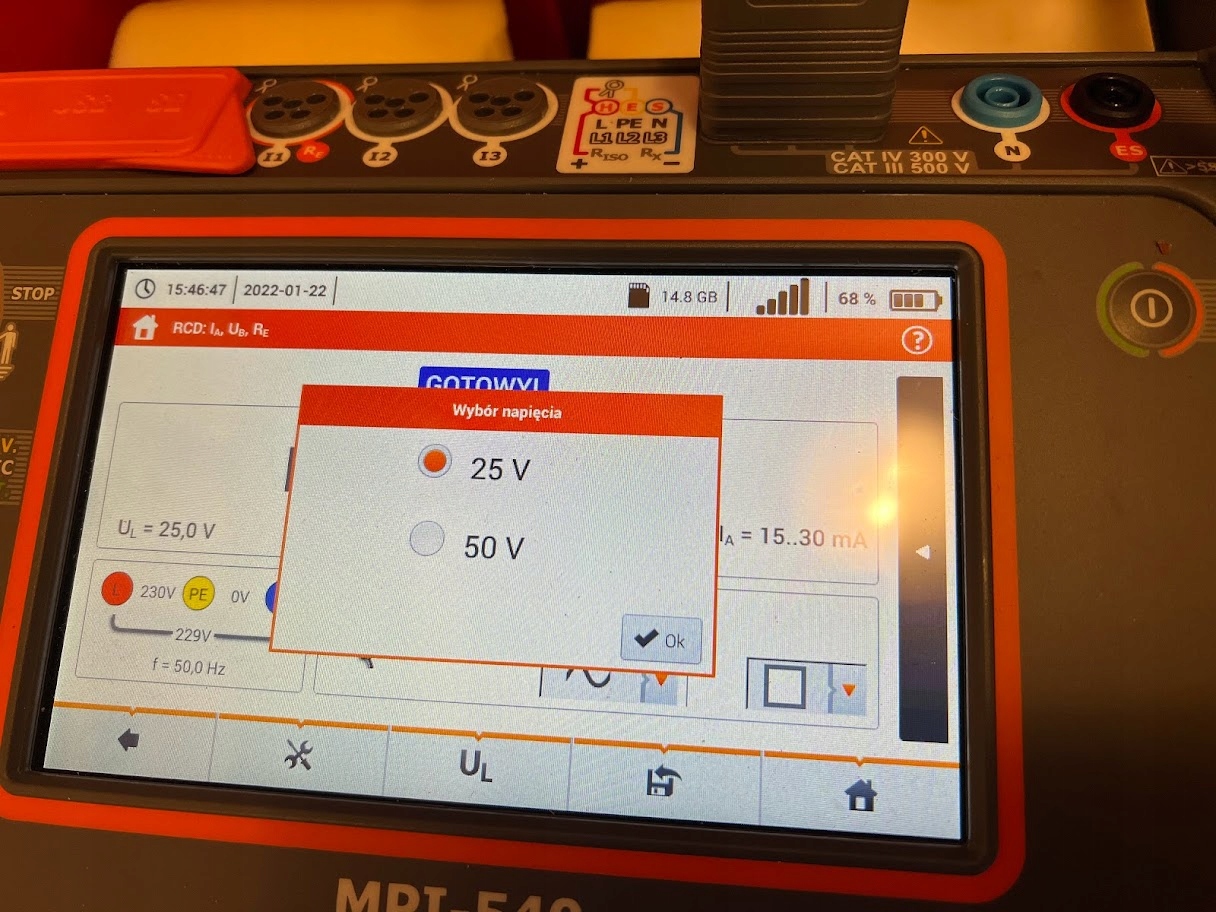

Sprawdzanie skuteczności ochrony przeciwporażeniowej dla pomieszczeń typu łazienka UL = 25 V dla pomieszczeń suchych 50 V
Matę grzewczą w łazience i innych pomieszczeniach wilgotnych zalecam zabezpieczyć indywidualnym wyłącznikiem różnicowo - nadprądowym
Matę grzewczą w pomieszczeniach suchych można zabezpieczyć ogólnym wyłącznikiem różnicowo - nadprądowym
Nie zapominamy o pomiarach okresowych !
Maty grzewczej nie można zainstalować w układzie sieci TN-C.
Ogrzewanie brodzika kamiennego szeroko opisałem na naszej stronie internetowej.
Najczęściej zadawane pytania
- Jaka jest szerokość maty grzewczej ?
Mata grzewcza ma szerokość 50 cm
- Czy mata grzewcza może zostać zainstalowana pod meblami ?
Mata może zostać zainstalowana pod meblami wyposażonymi w nóżki. Przestrzeń otwarta powinna wynosić min 25 mm pomiędzy posadzką a meblem, tak aby mata grzewcza swobodnie odawała temperaturę
- Czy mata grzewcza może zostać zainstalowana bezpośrednio pod panelami ?
Nie, urządzenie dedykowane jest do instalacji bezpośrednio pod płytkami
- Czy mata grzewcza może zostać skrócona ?
Absolutnie nie. Nie można przecinać przewodu grzewczego, tylko ostrożnie siatkę do formowania kształtów, dokładnie tak jak w załączonej instrukcji.
- Czy przewody grzewcze maty mogą się krzyżować ?
Nie, nie mogą się krzyżować i dotykać. Uszkodzony zostanie element grzewczy
- Czy mata grzewcza może zostać zainstalowana w przypadku starej instalacji elektrycznej dwu lub czterożyłowej ?
Nie, w układzie sieci TN-C maty nie można zainstalować
- Czy mata grzewcza ma być zabezpieczona wyłącznikiem różnicowo-prądowym ?
Tak, bezwzględnie. Matę grzewczą w łazience i innych pomieszczeniach wilgotnych zalecam zabezpieczyć indywidualnym wyłącznikiem różnicowo - nadprądowym Matę grzewczą w pomieszczeniach suchych można zabezpieczyć ogólnym wyłącznikiem różnicowo - nadprądowym.
- Czy matę grzewczą instalujemy pod brodzikiem prysznicowym ?
Producent Stiebel Eltron wyklucza tego typu instalację.
Producent Raychem dopuszcza taką instalację.
Szerzej temat opisałem na naszej stronie internetowej.
- Czy montaż maty wymaga specjalistycznych uprawnień ?
Tak, oczywiście. Instalację maty powinien przeprowadzić elektryk z uprawnieniami. Po instalacji maty, pomiarach elektrycznych stanu izolacji i oporności elektryk przekazuje front pracy kafelkarzowi. Wskazuje zagrożenia uszkodzenia maty, jak postępować, jakich narzędzi można używać, jakich unikać. W trakcie układania płytek codziennie wykonywane pomiary elektryczne w celu kontroli mat plus dokumentacja fotograficzna. Opisany system pracy pozwoli Państwu uniknąć zagrożeń oraz lekceważenia jakości pracy.
- Jakie są sposoby instalacji maty grzewczej ?
bezpośrednio w warstwie kleju pod płytkami. Najszybsza dystrybucja ciepła
po wybraniu na głękokość około 10 mm materiału posadzki na której będzie instalowana mata. Dłuższa dystrubucja ciepła
w wylewce samopoziomującej max 20 mm. Najdłuższa dystrubucja ciepła - długi czas oczekiwania na komfortową, ciepłą posadzkę
- Czy matę grzewczą można instalować na płycie OSB
Nie, mat grzewczych nie można instalować na płycie OSB. Skoki temperatury mogą uszkodzić OSB oraz matę. Max temperatura maty grzewczej wynosi 70-80*C. Jeżeli instalujemy matę na OSB instalujemy ją na podkładzie izolacyjnym 10mm Isolecta / Thermopanel
- Czy mata grzewcza wymaga serwisowania ?
Nie, nie wymaga serwisowania, natomiast wymagane są standardowe, okresowe pomiary instalacji elektrycznej.
Interex Katowice Mariusz Czapnik - zajmujemy się elektrycznym ogrzewaniem podłogowym od ponad 20 - lat.
Dysponujemy sprzętem, technologią do wykrywania i naprawy uszkodzeń mat i przewodów grzewczych.
Pozdrawiam Mariusz Czapnik
Kontrola maty grzewczej przed wysyłką - opcja Interex Katowice
Kupując matę grzewczą Raychem / Chemelex w Interex Katowice możesz poprosić o dodatkowe sprawdzenie przed wysyłką. To praktyczna kontrola produktu przed montażem: sprawdzamy, czy mata ma ciągłość, czy parametry są zgodne z tabliczką oraz czy izolacja elektryczna nie budzi zastrzeżeń.
Mata grzewcza QuickNet / T2QuickNet - przed wysyłką możemy sprawdzić ciągłość obwodu i parametry elektryczne. |
Przekrój pokazuje zasadę pracy maty w warstwach podłogi; pomiary po ułożeniu nadal wykonuje instalator na budowie. |
- sprawdzenie ciągłości obwodu grzejnego,
- pomiar rezystancji i porównanie z parametrami znamionowymi,
- kontrola stanu izolacji elektrycznej,
- test bezpieczeństwa / kontrola przyrządem Sonel PAT-85,
- możliwość dołączenia krótkiej informacji z wynikiem pomiaru do przesyłki.
Taka kontrola nie zastępuje pomiarów wymaganych po ułożeniu maty: przed zalaniem / zaklejeniem oraz po wykonaniu posadzki. Pomiar przed wysyłką pomaga jednak potwierdzić stan produktu przed montażem.
