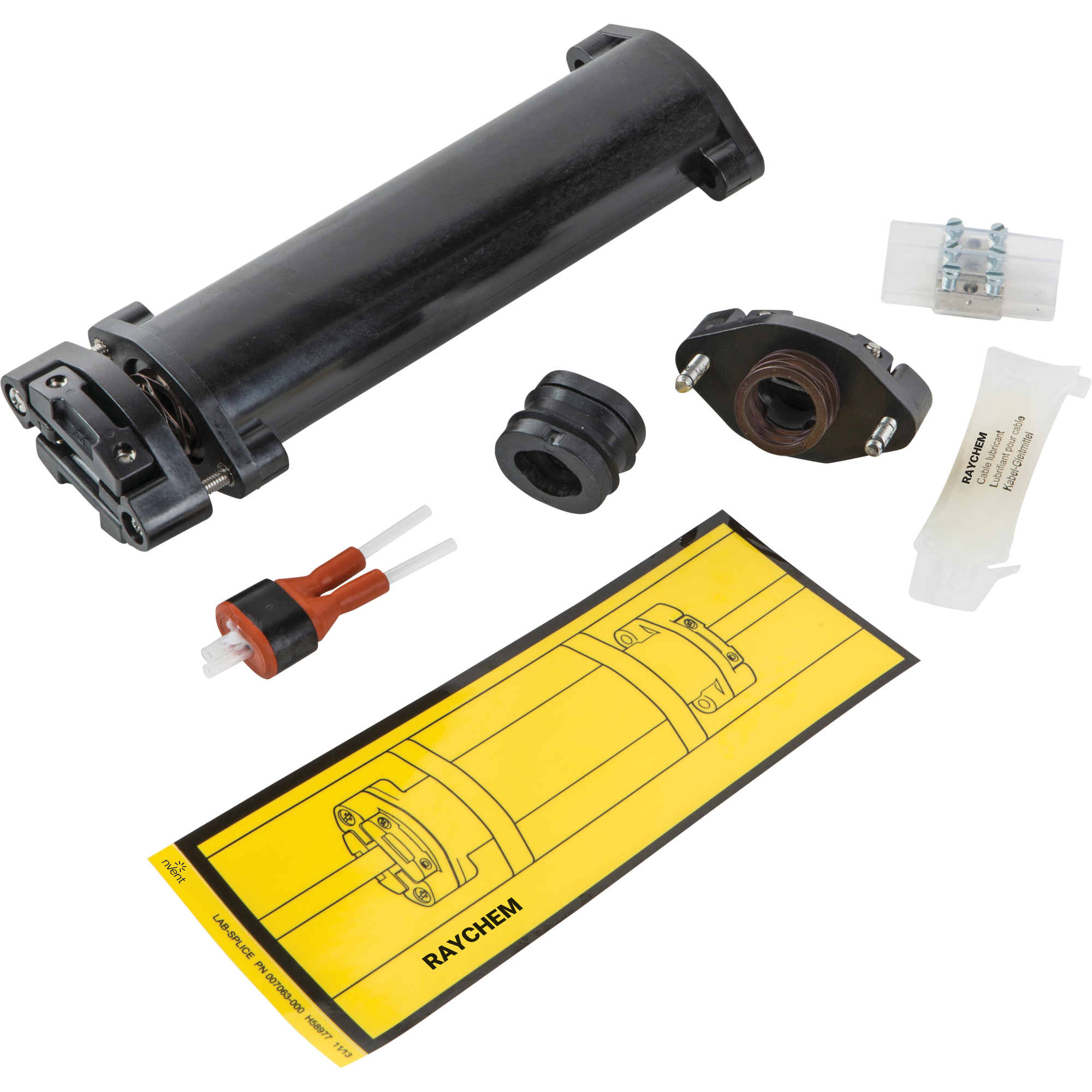

C-150-E Płaskoprofilowy zestaw zasilający do montażu na zimno - Raychem Chemelex RAYCHEM C-150-E to montowany na zimno płaskoprofilowy zestaw zasilający. Zestaw jest przeznaczony do łączenia przemysłowych przewodów grzejnych Chemelex RAYCHEM z elastycznym przewodem zasilającym. Może być stosowany w temperaturach od –55°C do 200°C. Posiada dopuszczenia do stref zagrożonych wybuchem. Zastosowanie: ✅BTV ✅QTVR ✅XTV Dopuszczone strefy: ✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa). ✅Strefy niezagrożone wybuchem
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
⚙ ✓ Kupuj u fachowca - Interex Katowice Mariusz Czapnik
Za doborem i montażem stoi konkretna odpowiedzialność: Mariusz Czapnik - właściciel Interex - osobiście wykonuje podłączenie, uruchomienie, konfigurację i pomiary. To nie jest anonimowa sprzedaż kartonu z urządzeniem.
Klient sklepu internetowego dostaje realne wsparcie techniczne przed zakupem i po zakupie. Sprawdzamy zastosowanie, zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria, żeby urządzenie działało w realnych warunkach instalacji.
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex. Bez przypadkowych podwykonawców i bez uczenia się na instalacji klienta.
Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · interexkatowice@gmail.com
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
C-150-E Płaskoprofilowy zestaw zasilający do montażu na zimno - Raychem
Chemelex RAYCHEM C-150-E to montowany na zimno płaskoprofilowy zestaw zasilający. Zestaw jest przeznaczony do łączenia przemysłowych przewodów grzejnych Chemelex RAYCHEM z elastycznym przewodem zasilającym. Może być stosowany w temperaturach od –55°C do 200°C. Posiada dopuszczenia do stref zagrożonych wybuchem.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
Dopuszczone strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem
C-150-E stosuje się jako zestaw przyłączeniowy:
✅przy braku możliwości zainstalowania skrzynki przyłączeniowej, np. z powodu ograniczenia miejsca
✅na ramionach nalewczych i rurkach pomiarowych
✅gdy preferowana jest instalacja komponentów pod izolacją rurociągu
✅jako oszczędne rozwiązanie dla krótkich odcinków przewodów grzejnych, zamiast JBS-100.
Budowa:
Jako przewód zasilający można zastosować przewód Chemelex RAYCHEM typu C-150-PC lub dowolny inny standardowy przewód zasilający 3 x 1,5 mm2 lub 3 x 2,5 mm2 z miedzianymi żyłami w postaci linki. Żyły przewodu zasilającego łączy się za pośrednictwem zacisków śrubowych z żyłami oraz oplotem ochronnym przewodu grzejnego.
Dane techniczne:
Wymiary:
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Chemelex RAYCHEM C-150-E to montowany na zimno płaskoprofilowy zestaw zasilający. Zestaw jest przeznaczony do łączenia przemysłowych przewodów grzejnych Chemelex RAYCHEM z elastycznym przewodem zasilającym. Może być stosowany w temperaturach od –55°C do 200°C. Posiada dopuszczenia do stref zagrożonych wybuchem.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
Dopuszczone strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem
C-150-E stosuje się jako zestaw przyłączeniowy:
✅przy braku możliwości zainstalowania skrzynki przyłączeniowej, np. z powodu ograniczenia miejsca
✅na ramionach nalewczych i rurkach pomiarowych
✅gdy preferowana jest instalacja komponentów pod izolacją rurociągu
✅jako oszczędne rozwiązanie dla krótkich odcinków przewodów grzejnych, zamiast JBS-100.
Budowa:
Jako przewód zasilający można zastosować przewód Chemelex RAYCHEM typu C-150-PC lub dowolny inny standardowy przewód zasilający 3 x 1,5 mm2 lub 3 x 2,5 mm2 z miedzianymi żyłami w postaci linki. Żyły przewodu zasilającego łączy się za pośrednictwem zacisków śrubowych z żyłami oraz oplotem ochronnym przewodu grzejnego.
Dane techniczne:
| Model | C-150-E |
| Parametry przewodu zasilającego | -> średnica zewnętrzna z zakresu 7,8 mm - 12,5 mm -> 3 żyły typu linka (3 x 2,5 mm2 lub 3 x 1,5 mm2) -> zakres temperatury stosowny do przeznaczenia |
| Maks. długość przewodu zasilającego | wyłącznik nadmiarowy 16 A : 40 m wyłącznik nadmiarowy 20 A: 32 m wyłącznik nadmiarowy 25 A: 25 m |
| Stopień ochrony | IP66 |
| Minimalna temperatura montażu | -55°C |
| Maksymalne napięcie zasilania | 277V |
Wymiary:
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
