Raychem / Chemelex
C-150-E — przyłącze pod izolacją
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja C-150-E
C-150-E — przyłącze pod izolacją · 073704-000
Weryfikuj temperaturę przy zasilaniu włączonym/wyłączonym, napięcie, prąd, przewód i strefę całego systemu.
Wybrany element i zawartość dostawy

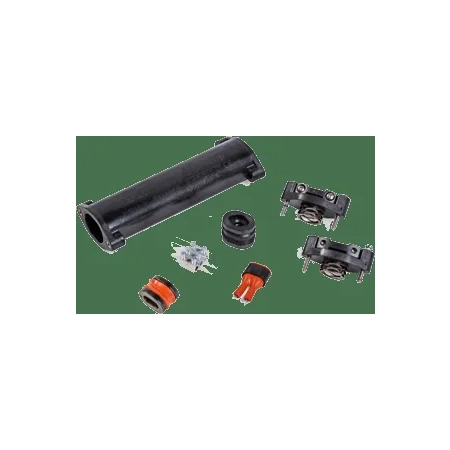

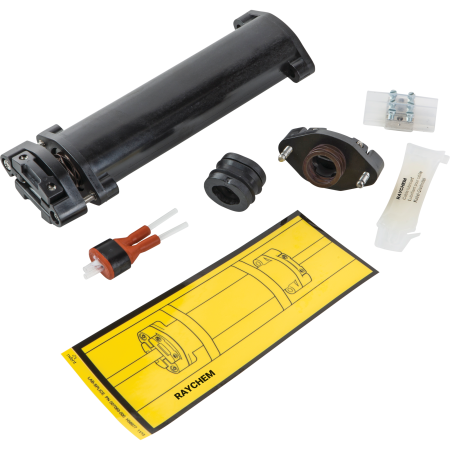

- C-150-E: obudowa z uszczelką i dociskiem kabla grzejnego, uszczelniacz rdzenia, element dystansowy z zaciskiem śrubowym, uszczelka i docisk kabla zasilającego, etykieta oraz instrukcja. Przewód zasilający, kabel grzejny, zakończenie i przejście przez izolację zamawia się osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieWybrany produkt i zawartość dostawy | C-150-E: obudowa z uszczelką i dociskiem kabla grzejnego, uszczelniacz rdzenia, element dystansowy z zaciskiem śrubowym, uszczelka i docisk kabla zasilającego, etykieta oraz instrukcja. Przewód zasilający, kabel grzejny, zakończenie i przejście przez izolację zamawia się osobno. Źródło doboru: s. 1, 2, 3 | 1 zestaw na właściwe przyłącze lub zakończenie Dobierz z Interex |
| Potwierdź z InterexDokładne przewody i generacja | Aktualne karty C-150-E i E-150 obejmują BTV-CR/CT, QTVR-CT i XTVR-CT. Nie przeniesiono zgodności na HTV ani VPL. Starsze nazwy XTV/KTV w instrukcji lub opisie internetowym nie potwierdzają automatycznie bieżącej generacji i PCN. Potwierdź oznaczenie kabla oraz strefę dla całego zestawu. Źródło doboru: s. 1, 2, 3 | 1 kontrola kabla i dokumentacji właściwej generacji Dobierz z Interex |
| Potwierdź z InterexLimity komponentu i całego systemu | Dla C-150-E/E-150: 277 V, otoczenie −55…+55°C, temperatura przy zasilaniu włączonym do 150°C i wyłączonym do 200°C. Instrukcja wskazuje maksymalne zabezpieczenie 40 A; nie jest to dopuszczenie dowolnego przewodu zasilającego do 40 A. IP66 i certyfikat komponentu nie zastępują zatwierdzenia całej instalacji. W E-150 część językowa podaje 215°C; zastosowano 200°C zgodne z EN i kartą. Źródło doboru: s. 1, 2, 3 | Sprawdź najsłabszy element i warunki projektu Dobierz z Interex |
| Potwierdź z InterexPE, ochrona obwodu i pomiary | Zasilanie odłącz przed montażem. Utrzymuj końce i uszczelniacze suche; oplot połącz z PE w punkcie zasilania. Obwód wymaga ochrony różnicowej. Własna instrukcja komponentu wymaga pomiaru izolacji co najmniej 20 MΩ i wprost dopuszcza wyższy próg wynikający z instrukcji kabla; zastosuj wyższe wymaganie właściwego systemu. Nie używaj 20 MΩ jako uniwersalnego progu odbioru kabla. Zapisz wynik i oznacz obwód. Pełna własna instrukcja C-150-E: s. 1, 2, 3, 4, 9, 12, 13, 14, 15, 17, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28 | Pomiary i protokół dla właściwego obwodu Dobierz z Interex |
| Potwierdź z InterexPrzewód zasilający — przekrój, średnica, temperatura | C-150-E: średnica zewnętrzna 6,8–12,6 mm, przekrój żył 1,5–4 mm² według własnej BA; aktualna karta wymienia standardowe 3×1,5 lub 3×2,5 mm². Dobierz rodzaj żył i oplot według BA. C-150-PC: 3×2,5 mm², −40…+180°C, okresowo +215°C według karty rodziny. Niższy limit termiczny zastosowania i C-150-E pozostaje wiążący. Rysunek BA ogranicza C-150-E do 200°C także przy styku zasilania z rurą. PVC/H07RN-F mają inne, niższe limity i sposób prowadzenia. Źródło doboru: s. 1, 2, 3 | Długość przewodu zasilającego według projektu Dobierz z Interex |
| Potwierdź z InterexDługość zasilania i zabezpieczenie | Tabela dla silikonowego C-150-PC 3×2,5 mm² podaje maksymalnie 40 m przy CB16 A, 32 m przy CB20 A lub 25 m przy CB25 A. Wynika to m.in. ze spadku napięcia; BA wskazuje 4% spadku przy prądzie nominalnym. Sprawdź zimny rozruch, długość kabla grzejnego i obciążenie. Nie przenoś granicy 40 A samego przyłącza na ten przewód. Źródło doboru: s. 1, 2, 3 | Jedna obliczona długość i właściwe zabezpieczenie Dobierz z Interex |
| WymaganeMontaż na zimno i zaciski | Przeczytaj wspólne kroki 2–20. Przygotowanie BTV/QTVR różni się od XTV(R); nie uszkodź oplotu ani żył. Uszczelniacz i zaciski są w dostawie. Rysunek 18 podaje 2,25 Nm dla śrub docisku końcowego oraz 0,6 Nm dla wskazanego na rysunku zewnętrznego docisku kabla. Momentu zacisków żył instrukcja tutaj nie podaje; nie przypisano im 0,6 Nm. Nie zamieniaj tych momentów. Nie używaj opalarki; elementy montażowe uszczelniacza usuń zgodnie z rysunkami. Pełna własna instrukcja C-150-E: s. 19, 20, 21, 22, 23, 24, 25, 26 | 1 procedura właściwego kabla na przyłącze Dobierz z Interex |
| Przy tym wariancie instalacjiZakończenie niskoprofilowe E-150 | Dla właściwego kabla BTV/QTVR/XTVR oraz granic 277 V, 150°C przy włączonym i 200°C przy wyłączonym zasilaniu E-150 jest alternatywą zakończenia pod izolacją. Każdy wolny koniec wymaga jednego właściwego zakończenia; nie kupuj E-150, jeśli istniejące zakończenie lub komplet już spełnia wymaganie. Nie łącz żył ze sobą. Źródło doboru: s. 1, 2 | 1 na wolny koniec tylko przy wyborze tego rozwiązania
|
| Przy tym wariancie instalacjiIEK-25-04 przy wyjściu zasilania przez płaszcz | Końcowy rysunek 20 własnej BA C-150-E wskazuje IEK-25-04 dla przejścia przewodu zasilającego przez płaszcz izolacji. Potrzeba i liczba zależą od trasy. Przejście jest osobnym materiałem i nie zastępuje certyfikowanego przyłącza elektrycznego. Dobierz wkładkę do rzeczywistej średnicy i uszczelnij płaszcz według własnej BA IEK. Pełna własna instrukcja C-150-E: s. 27 | 1 przejście na właściwe wyjście przez płaszcz izolacji
|
Pełna własna BA komponentu nie jest projektem całej instalacji. Ilości wynikają z trasy i istniejącego wyposażenia.
Własna BA i aktualna karta OEM (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INSTALL059-C150E-ML-2608 · dobór dla SKU 073704-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
Chemelex RAYCHEM C-150-E to montowany na zimno płaskoprofilowy zestaw zasilający. Zestaw jest przeznaczony do łączenia przemysłowych przewodów grzejnych Chemelex RAYCHEM z elastycznym przewodem zasilającym. Może być stosowany w temperaturach od –55°C do 200°C. Posiada dopuszczenia do stref zagrożonych wybuchem.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
Dopuszczone strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem
C-150-E stosuje się jako zestaw przyłączeniowy:
✅przy braku możliwości zainstalowania skrzynki przyłączeniowej, np. z powodu ograniczenia miejsca
✅na ramionach nalewczych i rurkach pomiarowych
✅gdy preferowana jest instalacja komponentów pod izolacją rurociągu
✅jako oszczędne rozwiązanie dla krótkich odcinków przewodów grzejnych, zamiast JBS-100.

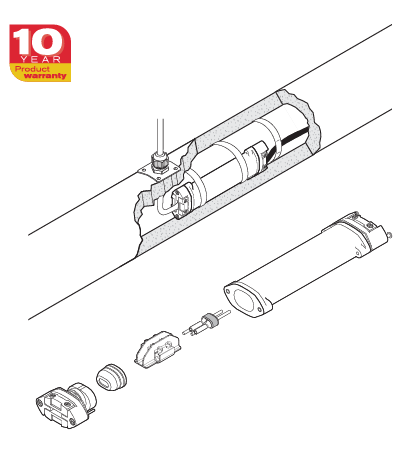

Budowa:
Jako przewód zasilający można zastosować przewód Chemelex RAYCHEM typu C-150-PC lub dowolny inny standardowy przewód zasilający 3 x 1,5 mm2 lub 3 x 2,5 mm2 z miedzianymi żyłami w postaci linki. Żyły przewodu zasilającego łączy się za pośrednictwem zacisków śrubowych z żyłami oraz oplotem ochronnym przewodu grzejnego.
Dane techniczne:
| Model | C-150-E |
| Parametry przewodu zasilającego | -> średnica zewnętrzna z zakresu 7,8 mm - 12,5 mm -> 3 żyły typu linka (3 x 2,5 mm2 lub 3 x 1,5 mm2) -> zakres temperatury stosowny do przeznaczenia |
| Maks. długość przewodu zasilającego | wyłącznik nadmiarowy 16 A : 40 m wyłącznik nadmiarowy 20 A: 32 m wyłącznik nadmiarowy 25 A: 25 m |
| Stopień ochrony | IP66 |
| Minimalna temperatura montażu | -55°C |
| Maksymalne napięcie zasilania | 277V |

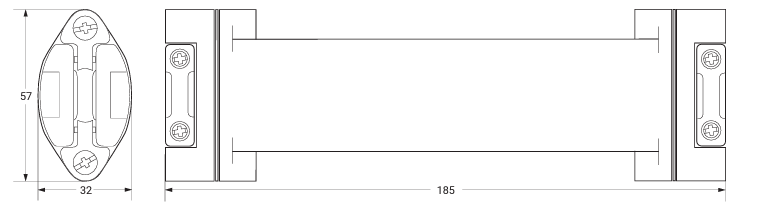

Wymiary:
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
