C25-100 zestaw przyłączeniowy do przewodów grzewczych - Raychem
C25-100 zestaw przyłączeniowy do montażu na zimno -Raychem Zestaw przyłączeniowy C25-100 przeznaczony jest do podłączania przewodów grzejnych Chemelex RAYCHEM do skrzynek przyłączeniowych. Jego zadaniem jest zachowanie ciągłości izolacji elektrycznej żył przewodów grzejnych oraz rdzenia przewodu. Zestaw posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem. Zastosowanie: Dopuszczalne typy przewodów grzewczych: ✅BTV ✅QTVR ✅XTV ✅HTV ✅VPL Dopuszczalne strefy: ✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa). ✅Strefy niezagrożone wybuchem
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.

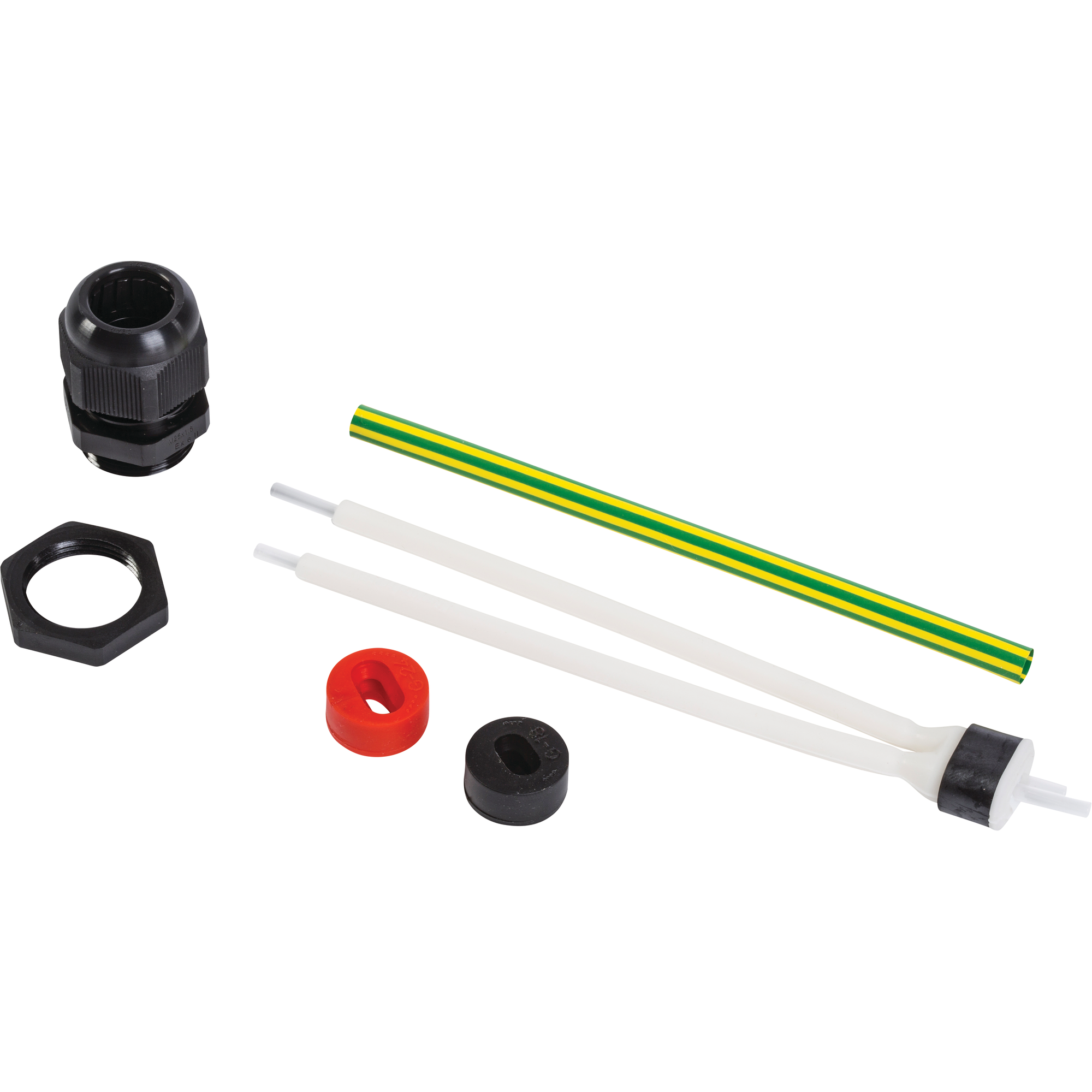

Zestaw przyłączeniowy C25-100 przeznaczony jest do podłączania przewodów grzejnych Chemelex RAYCHEM do skrzynek przyłączeniowych. Jego zadaniem jest zachowanie ciągłości izolacji elektrycznej żył przewodów grzejnych oraz rdzenia przewodu. Zestaw posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem.
Zastosowanie:
Dopuszczalne typy przewodów grzewczych:
✅BTV
✅QTVR
✅XTV
✅HTV
✅VPL
Dopuszczalne strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem
Koszulki uszczelniające rdzeń przewodu nie wymagają stosowania termodmuchawy lub palnika w czasie montażu (niepotrzebne jest zezwolenie na pracę ze źródłami ciepła). Niezasychający uszczelniacz (nie zawiera silikonu) znajdujący się wewnątrz zapewnia prostą instalację i ułatwia eksploatację. Dwie uszczelki zawarte w zestawie umożliwiają zachowanie optymalnej szczelności dławika przy różnych warunkach zewnętrznych. Dodatkowa przeciwnakrętka jest przeznaczona do montażu dławika w niegwintowanych otworach.
| Model | C25-100 |
| Typ | Do montażu na zimno |
| Rodzaj gwintu | M25 x 1,5 |
| Minimalna temperatura otoczenia | –55°C |
| Maksymalna temp. oddziaływania (dławik) | 110°C |
Karta Interex na podstawie danych produktu w sklepie. Oryginalne dokumenty producenta są dostępne oddzielnie poniżej.
Instrukcje i karty producenta
- Raychem - akcesoria systemowe Karta techniczna akcesoriow do systemow trace heating.
- Raychem - instrukcja montazu przewodow grzejnych Instrukcja montazu i konserwacji systemow Self-Reg / Power-Limiting.
- Raychem / Chemelex - katalog przemyslowy Katalog przemyslowych systemow grzewczych Raychem / Chemelex.
- Katalog producenta - Przemyslowy katalog Raychem Dokumentacja techniczna produktu w sklepie Interex Katowice. Strona HTML dokumentacji z przyciskiem pobrania pliku PDF oraz linkiem do produktu. Plik: Przemyslowy_katalog_Raychem.pdf
