C25-100 — przyłącze montowane na zimno
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Dobór i montaż przyłącza przemysłowego
C25-100 — przyłącze montowane na zimno · 263012-000
Wykonanie, napięcie, typ pomiaru, wejścia i certyfikacja muszą odpowiadać rzeczywistej dostawie oraz projektowi. Alternatywnych wsporników/przyłączy nie sumuj.
W komplecie tego wykonania
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieWyposażenie właściwego zestawu | 1 dławik M25×1,5, 2 uszczelki przewodu, 1 przeciwnakrętka, 1 element uszczelniający żyły, 1 rurka zielono-żółta oraz instrukcja. Nietwardniejący uszczelniacz jest bez silikonu; zestaw montuje się na zimno. Źródło doboru: s. 1, 2 | 1 kompletny zestaw na jedno przyłączenie; nie dokupuj drugi raz części w komplecie Dobierz z Interex |
| WymaganeDokładny przewód i uszczelka | Dobierz czerwoną albo czarną uszczelkę według dokładnego typu kabla w tabeli własnej instrukcji. Instrukcja zawiera BTV/QTVR/XTV(R)/KTV/HTV/VPL; nie obejmuje FHT/FMT ani kabli szeregowychPI/XPI. Gland i izolowanie żył muszą odpowiadać temperaturze miejsca przyłączenia; nie podnoś limitu dławika 110°C do temperatury maksymalnej kabla. Instrukcja właściwego urządzenia: s. 4, 5, 11, 15 | 1 uszczelka wybrana z kompletu według dokładnego kabla Dobierz z Interex |
| WymaganeWłaściwa obudowa i dopuszczenie układu | Zestaw jest komponentem układu; zgodny gwint nie stanowi dopuszczenia całej instalacji Ex. Uwzględnij certyfikację obudowy, warunki osadzenia uszczelnienia, wymagane badanie izolacji oraz zgodność materiałów. Żyły robocze nie mogą zastępować połączenia oplotu z PE. Przewód zamocuj przeciw wyciąganiu i skręcaniu. Przekrój żył zestawu maks. 3,5 mm²; limit komponentu 500 V nie podnosi napięcia dopuszczalnego termostatu ani pozostałych części. Zakres pracy zestawu: −55…+110°C przy klasie udaru 4 J albo −40…+110°C przy 7 J; uwzględnij niższe limity całej instalacji. Przy nierównej powierzchni uszczelnienia instrukcja wymaga odpowiedniej podkładki NFW M25 z PTFE albo GFW M25 z włókna, zamawianej osobno; dobór Interex według obudowy. Instrukcja właściwego urządzenia: s. 4, 5, 26, 39 | 1 zgodna obudowa/przyłącze na punkt; podkładka tylko przy wymagającym jej osadzeniu Dobierz z Interex |

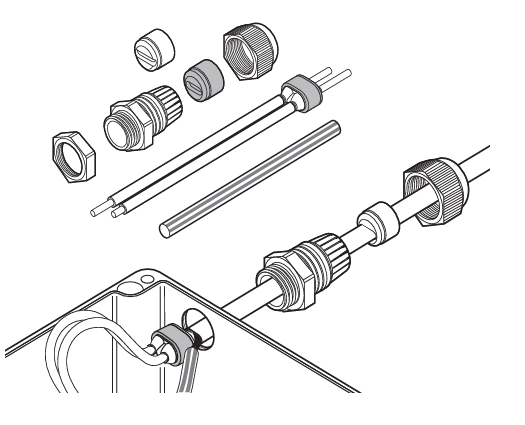

| Potwierdź z InterexPełna sekwencja montażu | Przygotuj oplot, żyły i rdzeń zgodnie z całą instrukcją dokładnego kabla oraz zestawu. Przy uszczelniaczu montowanym na zimno użyj dołączonych rurek pomocniczych i usuń je po osadzeniu; nie podgrzewaj elementu jak koszulki termokurczliwej. Długości odizolowania końców zależą od rzeczywistych zacisków; rysunku WAGO nie przenoś na inne zaciski. Po montażu potwierdź szczelność dławika i PE. Instrukcja właściwego urządzenia: s. 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29 | Montaż i odbiór każdego przyłącza Dobierz z Interex |
Instrukcja stosowania komponentu producenta (EN + PL oraz wspólne rysunki własnej instrukcji; DS/certyfikaty EN i DS ETS PL) · wersja RAYCHEM-IM-INSTALL037-C25100-ML-2603 · dobór dla SKU 263012-000
Dane techniczne i opis produktu
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.

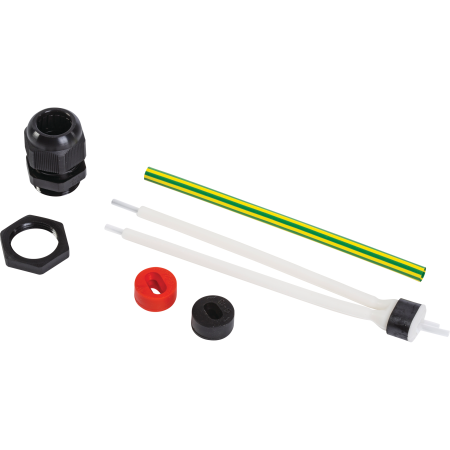

Zestaw przyłączeniowy C25-100 przeznaczony jest do podłączania przewodów grzejnych Chemelex RAYCHEM do skrzynek przyłączeniowych. Jego zadaniem jest zachowanie ciągłości izolacji elektrycznej żył przewodów grzejnych oraz rdzenia przewodu. Zestaw posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem.
Zastosowanie:
Dopuszczalne typy przewodów grzewczych:
✅BTV
✅QTVR
✅XTV
✅HTV
✅VPL
Dopuszczalne strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem
Koszulki uszczelniające rdzeń przewodu nie wymagają stosowania termodmuchawy lub palnika w czasie montażu (niepotrzebne jest zezwolenie na pracę ze źródłami ciepła). Niezasychający uszczelniacz (nie zawiera silikonu) znajdujący się wewnątrz zapewnia prostą instalację i ułatwia eksploatację. Dwie uszczelki zawarte w zestawie umożliwiają zachowanie optymalnej szczelności dławika przy różnych warunkach zewnętrznych. Dodatkowa przeciwnakrętka jest przeznaczona do montażu dławika w niegwintowanych otworach.
Dobór, montaż i serwis
Mariusz Czapnik · wsparcie techniczne Interex
