C3/4 Metal zestaw przyłączeniowy do przewodów grzewczych - Raychem

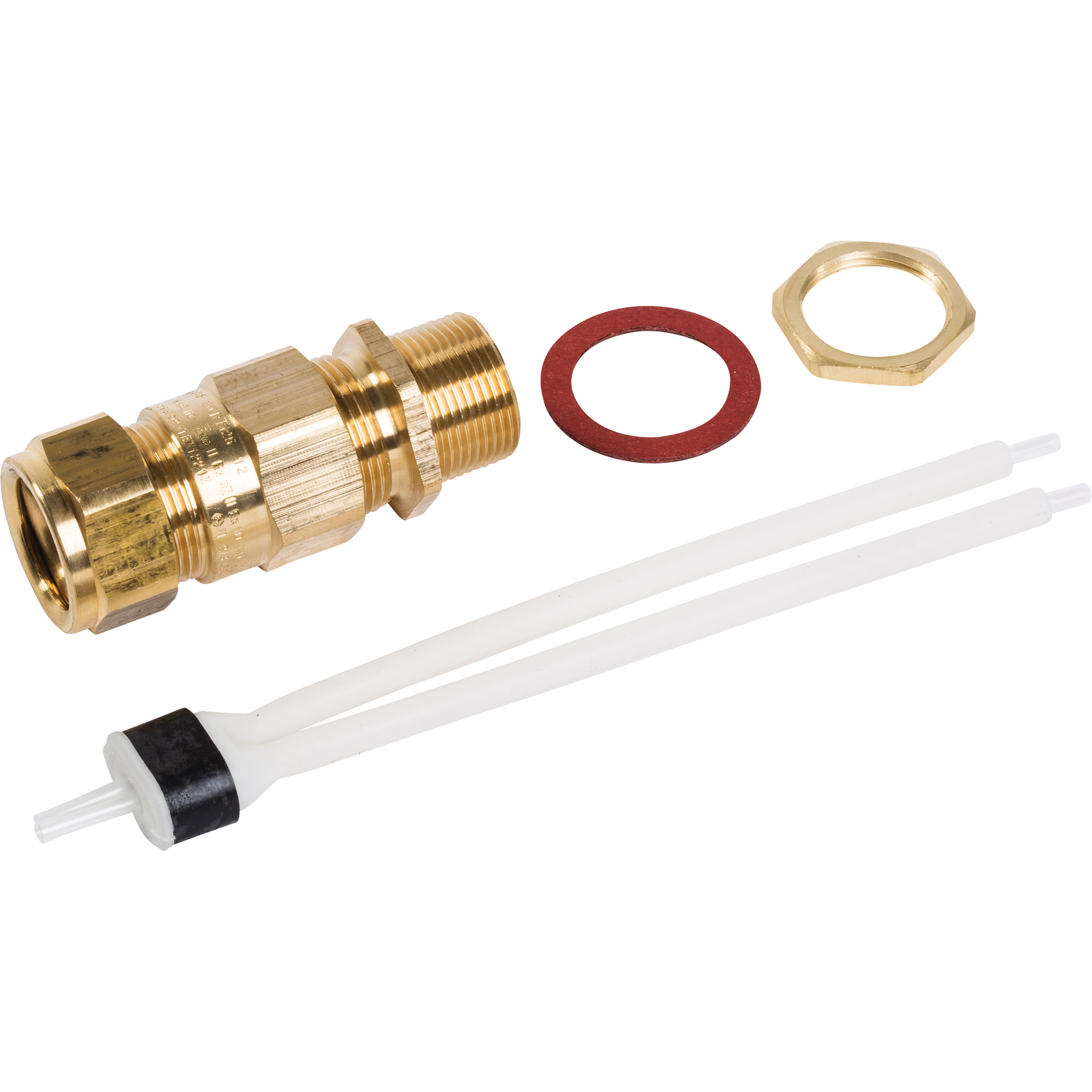

C3/4 metalowy zestaw przyłączeniowy do montażu na zimno - Raychem Zestaw przyłączeniowy przeznaczony jest do podłączania przewodów grzejnych Chemelex do skrzynek przyłączeniowych. Jego zadaniem jest zachowanie ciągłości izolacji elektrycznej żył przewodów grzejnych oraz rdzenia przewodu. Zestaw Chemelex RAYCHEM C3/4-100-METAL z wejściami 3/4" NPT. Zastosowanie: Dopuszczalne typy przewodów grzewczych: ✅BTV ✅QTVR ✅XTV ✅HTV ✅VPL Dopuszczalne strefy: ✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa). ✅Strefy niezagrożone wybuchem Dostępne modele: C3/4-Metal: dławik wykonany z mosiądzu C3/4-Metal-NP: dławik wykonany z niklowanego mosiądzu
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
Zestaw przyłączeniowy przeznaczony jest do podłączania przewodów grzejnych Chemelex do skrzynek przyłączeniowych. Jego zadaniem jest zachowanie ciągłości izolacji elektrycznej żył przewodów grzejnych oraz rdzenia przewodu. Zestaw Chemelex RAYCHEM C3/4-100-METAL z wejściami 3/4" NPT.
Zastosowanie:
Dopuszczalne typy przewodów grzewczych:
✅BTV
✅QTVR
✅XTV
✅HTV
✅VPL
Dopuszczalne strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem
Dostępne modele:
C3/4-Metal: dławik wykonany z mosiądzu
C3/4-Metal-NP: dławik wykonany z niklowanego mosiądzu
Koszulki uszczelniające rdzeń przewodu nie wymagają stosowania termodmuchawy lub palnika w czasie montażu (niepotrzebne jest zezwolenie na pracę ze źródłami ciepła). Niezasychający uszczelniacz (nie zawiera silikonu) znajdujący się wewnątrz zapewnia prostą instalację i ułatwia eksploatację.
Oplot jest bezpośrednio połączony z metalowym korpusem dławika. Zestawy przyłączeniowe mogą być używane ze skrzynkami metalowymi lub z tworzyw sztucznych z wewnętrzną płytką uziemiającą. Posiadają także dopuszczenia do stosowania w strefach zagrożenia wybuchem.
| Model | C3/4-Metal C3/4-Metal-NP |
| Typ | Do montażu na zimno |
| Rodzaj gwintu | 3/4" NPT |
| Minimalna temperatura otoczenia | 60°C |
| Maksymalna temp. oddziaływania (dławik) | 180°C |
Karta Interex na podstawie danych produktu w sklepie. Oryginalne dokumenty producenta są dostępne oddzielnie poniżej.
