Raychem / Chemelex
C3/4-100-METAL — przyłącze 3/4 NPT
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja techniczna
C3/4-100-METAL — przyłącze 3/4 NPT · 440588-000
Dobór według kabla, temperatury, napięcia, strefy i sposobu montażu.
Zawartość wybranego zestawu

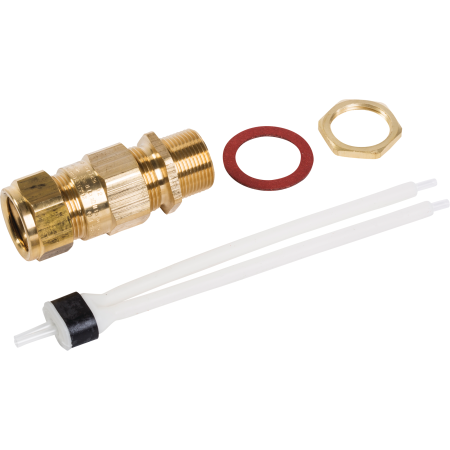

- C3/4-100-METAL: dławik 3/4 cala NPT, 2 uszczelki, uszczelniacz rdzenia i instrukcja. Wersja mosiężna. Przeciwnakrętka i podkładka wymienione w DS dotyczą tylko wersji M25.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieZestaw metalowego przyłącza NPT | C3/4-100-METAL: dławik 3/4 cala NPT, 2 uszczelki, uszczelniacz rdzenia i instrukcja. Wersja mosiężna. Przeciwnakrętka i podkładka wymienione w DS dotyczą tylko wersji M25. Źródło doboru: s. 1, 2 | 1 zestaw na jedno właściwe wejście kabla Dobierz z Interex |
| Potwierdź z InterexOtwór NPT, PE i właściwa skrzynka | Zastosowanie do BTV, QTVR, XTV(R), HTV i VPL. Wymagany zgodny otwór 3/4 cala NPT oraz właściwa skrzynka metalowa lub plastikowa z wewnętrzną płytką uziemiającą. Skrzynki M25 nie są bezpośrednim odpowiednikiem; nie dodano przypadkowej redukcji NPT/M25. Zakończenie wolnego końca i zasilanie dobiera się do całego obwodu. Źródło doboru: s. 1 | Skrzynka i połączenie PE po potwierdzeniu gwintu i projektu Dobierz z Interex |
| Potwierdź z InterexTemperatura i montaż | Zakres komponentu według DS: minimalna temperatura otoczenia −60°C i maksymalna ekspozycja 180°C; dopuszczenia oraz warunki Ex sprawdź w instrukcji. Uszczelka, uszczelniacz i przygotowanie kabla zależą od rodziny przewodu. Nie przenoś parametrów NPT do wersji M25 ani maksymalnej temperatury złącza do kabla. Źródło doboru: s. 1, 2 | Pełna procedura INSTALL050 i pomiary przed uruchomieniem Dobierz z Interex |
Dokładny numer OEM i instrukcja komponentu (EN i wspólne rysunki; PL tam, gdzie dostępny) · wersja RAYCHEM-IM-INSTALL050-C25100METAL-ML-2504 · dobór dla SKU 440588-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
Zestaw przyłączeniowy przeznaczony jest do podłączania przewodów grzejnych Chemelex do skrzynek przyłączeniowych. Jego zadaniem jest zachowanie ciągłości izolacji elektrycznej żył przewodów grzejnych oraz rdzenia przewodu. Zestaw Chemelex RAYCHEM C3/4-100-METAL z wejściami 3/4" NPT.
Zastosowanie:
Dopuszczalne typy przewodów grzewczych:
✅BTV
✅QTVR
✅XTV
✅HTV
✅VPL
Dopuszczalne strefy:
✅Strefy zagrożone wybuchem: strefa 1, strefa 2 (gazowa), strefa 21, strefa 22 (pyłowa).
✅Strefy niezagrożone wybuchem
Dostępne modele:
C3/4-Metal: dławik wykonany z mosiądzu
C3/4-Metal-NP: dławik wykonany z niklowanego mosiądzu

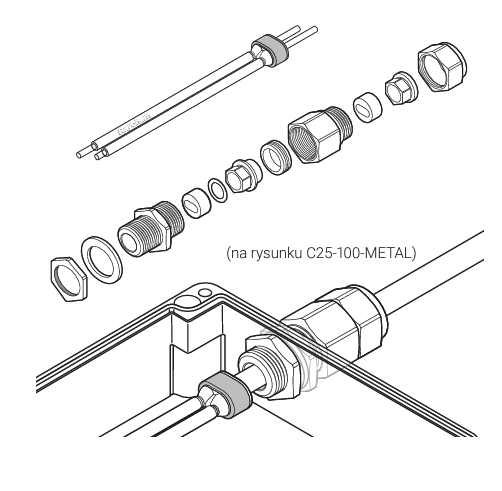

Koszulki uszczelniające rdzeń przewodu nie wymagają stosowania termodmuchawy lub palnika w czasie montażu (niepotrzebne jest zezwolenie na pracę ze źródłami ciepła). Niezasychający uszczelniacz (nie zawiera silikonu) znajdujący się wewnątrz zapewnia prostą instalację i ułatwia eksploatację.
Oplot jest bezpośrednio połączony z metalowym korpusem dławika. Zestawy przyłączeniowe mogą być używane ze skrzynkami metalowymi lub z tworzyw sztucznych z wewnętrzną płytką uziemiającą. Posiadają także dopuszczenia do stosowania w strefach zagrożenia wybuchem.
