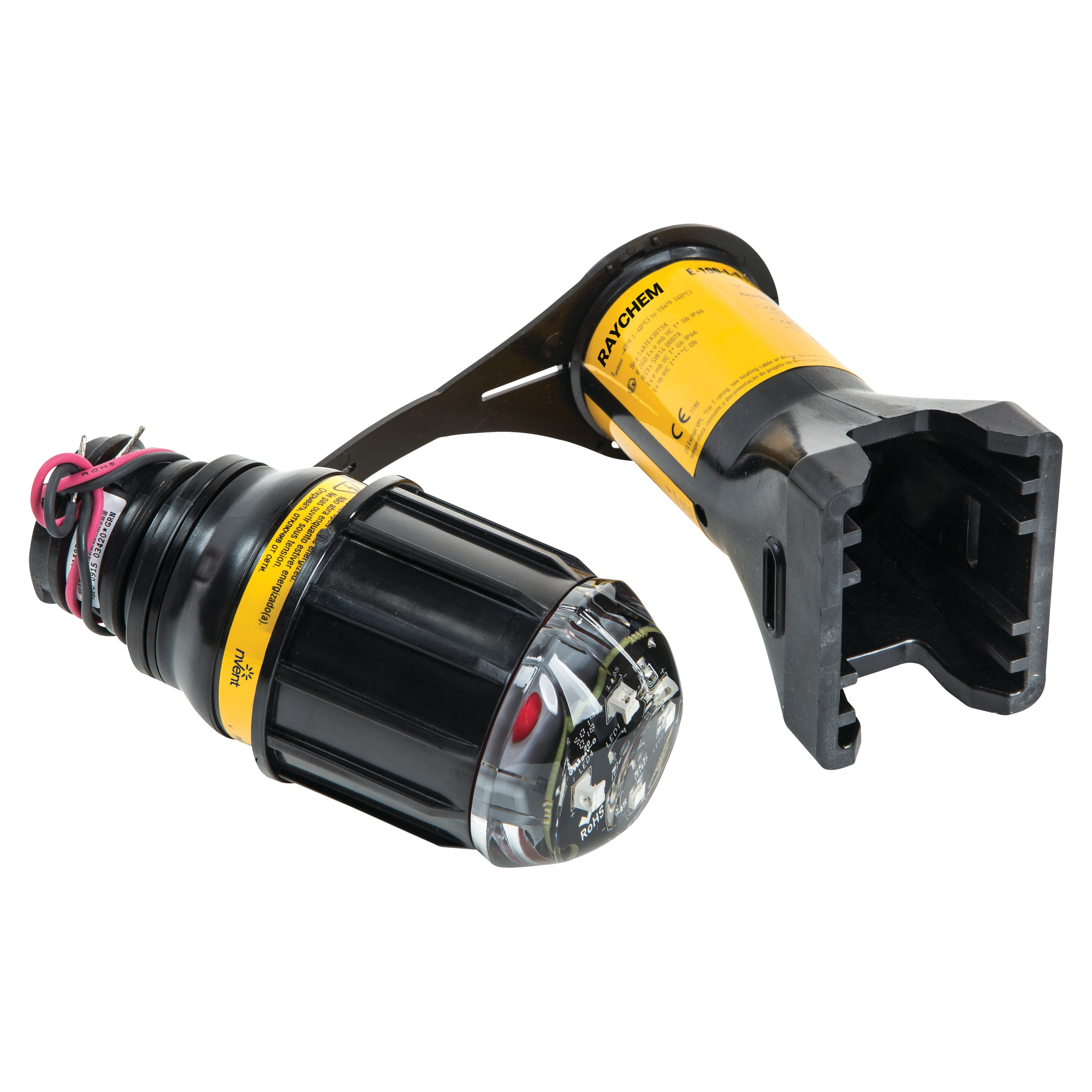

E-100 zestaw zakończeniowy do kabli grzewczych- Raychem
E-100-E Zestaw zakończeniowy i zestaw zakończeniowy z sygnalizacją pracy - Raychem Zestawy Chemelex RAYCHEM E-100-E i E-100-L-E to zestawy zakończeniowe do montażu na zimno, nad izolacją, E-100-E bez sygnalizacji, E-100-L-E ze świetlną sygnalizacją pracy. Zestawy te mogą być używane wielokrotnie przy wykorzystaniu zapasowych koszulek uszczelniających. Oba typy mogą być używane z przewodami grzejnymi Chemelex RAYCHEM i posiadają dopuszczenia do stosowania w strefach zagrożenia wybuchem. Są niezwykle wytrzymałe - wykonane z jednorodnego odlewu o grubości ścianki 4 mm. Zastosowanie: ✅BTV ✅QTVR ✅XTV ✅HTV ✅VPL Dopuszczone strefy: ✅Strefa zagrożona i niezagrożona wybuchem (wewnątrz i na zewnątrz pomieszczeń). Dostępne wersje: ✅E-100-E (Bez diody sygnalizacyjnej). ✅E-100-L-E(Z diodą sygnalizacyjną). Moduł świetlny zestawu E-100-L-E wykorzystuje układ bardzo jasnych, zielonych diod LED zapewniających długą żywotność i doskonałą widoczność pod niemal każdym kątem. Wytrzymała elektronika klasy ...
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
Zestawy Chemelex RAYCHEM E-100-E i E-100-L-E to zestawy zakończeniowe do montażu na zimno, nad izolacją, E-100-E bez sygnalizacji, E-100-L-E ze świetlną sygnalizacją pracy. Zestawy te mogą być używane wielokrotnie przy wykorzystaniu zapasowych koszulek uszczelniających. Oba typy mogą być używane z przewodami grzejnymi Chemelex RAYCHEM i posiadają dopuszczenia do stosowania w strefach zagrożenia wybuchem. Są niezwykle wytrzymałe - wykonane z jednorodnego odlewu o grubości ścianki 4 mm.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
✅HTV
✅VPL
Dopuszczone strefy:
✅Strefa zagrożona i niezagrożona wybuchem (wewnątrz i na zewnątrz pomieszczeń).
Dostępne wersje:
| ✅E-100-E (Bez diody sygnalizacyjnej). | ✅E-100-L-E(Z diodą sygnalizacyjną). Moduł świetlny zestawu E-100-L-E wykorzystuje układ bardzo jasnych, zielonych diod LED zapewniających długą żywotność i doskonałą widoczność pod niemal każdym kątem. Wytrzymała elektronika klasy przemysłowej jest zamknięta w obudowie chroniącej ją niezawodnie przed wilgocią. |
✅Uszczelnienie jest wykonane podwójnie. Najpierw przewód grzejny jest wprowadzony do suchej komory, wewnątrz której, na przewód grzejny nakładana jest osłona zabezpieczająca z niezasychającym uszczelnieniem (bez silikonu). Zestawy zakończeniowe po zamontowaniu na rurociągu wystają ponad płaszcz ochronny izolacji.
| Model | E-100-E | E-100-L-E |
| Maks. temperatura rurociągu | Patrz specyfikacja przewodu grzejnego (maks. 260°C). | |
| Maks. napięcie robocze | 277 V (480 V tylko dla VPL4) | 277 V |
| Temperatura otoczenia | od – 55°C do +56°C | od – 40°C do +40°C |
| Min. temp. montażu | -55°C | -50°C |
| Całkowita wysokość | 171mm | 197mm |
| Średnica zewnętrzna | 46 mm (Możliwość używania izolacji termicznej o grubości do 100mm) |
66mm |
| Stopień ochrony | IP66, Type 4X | |
| Odporność na uderzenia | EN 60079-30-1, ≥ 7 J | |
| Odporność na rozpuszczalniki | Bardzo dobra | |
.jpg)
Karta Interex na podstawie danych produktu w sklepie. Oryginalne dokumenty producenta są dostępne oddzielnie poniżej.
