Kompletacja montażu osprzętu
E-100-E — kompletacja montażu · 101255-000
E-100-E: zakończenie bez lampki, maks. 277 V; 480 V tylko dla VPL4. Otoczenie −55 do +56°C. Temperaturę rury sprawdź w tabeli dla konkretnego przewodu; 260°C nie jest wspólną temperaturą pracy wszystkich kabli.
Zawartość dostawy
- Zakończenie, opaska kablowa, preparat Polywater i instrukcja; obejma rury jest zamawiana oddzielnie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWłaściwy kabel i warunki pracy | E-100-E: zakończenie bez lampki, maks. 277 V; 480 V tylko dla VPL4. Otoczenie −55 do +56°C. Temperaturę rury sprawdź w tabeli dla konkretnego przewodu; 260°C nie jest wspólną temperaturą pracy wszystkich kabli. Instrukcja obejmuje BTV, QTVR, XTV(R), KTV, HTV i VPL. Każdy wolny koniec wymaga właściwego zakończenia; żył nie wolno zwierać. Instrukcja montażu: s. 3, 4, 10, 11 | 1 zakończenie na wolny koniec; wersje z lampką i bez lampki zastępują się Dobierz z Interex |
| WymaganeJedna obejma do stopki | Obejma jest zamawiana oddzielnie. Dobierz do średnicy zewnętrznej rury: PSE-047 20–47 mm, PSE-090 40–90 mm, PSE-280 60–288 mm lub PSE-540 60–540 mm. Zakresu nie wyznacza sama nazwa DN. Obejma mocuje stopkę; nie jest mocowaniem przewodu grzejnego. Źródło doboru: s. 4 | 1 dobrana obejma na stopkę; więcej przy przedłużeniu
|
| Przy tym wariancie instalacjiAdapter przy rurze do DN25 | Na rurze ≤1 cal / DN25 zastosuj adapter JBS-SPA E90515-000 pod właściwą stopką JBS-100, E-100-E lub E-100-L-E. Jedno opakowanie zawiera 5 adapterów. Policz stopki i brakujące adaptery, a następnie opakowania. Adapter nie zastępuje obejmy. Instrukcja montażu: s. 19 | 1 adapter na stopkę; zakup w opakowaniach po 5 szt.
|
| Przy tym wariancie instalacjiPrzedłużenie przy grubej izolacji | Instrukcje JBS-100 i E-100 pokazują przedłużenie JBS-100-STANDOFF P000003408 dla izolacji ≥120 do ≤180 mm. Karta JBS podaje >120 do ≤180 mm, a karta osprzętu >120 do <180 mm. Graniczne 120 i 180 mm potwierdź dla rzeczywistego wykonania. Przedłużenie wymaga dodatkowej obejmy; uwzględnij dodatkowe 150–225 mm długości opaski. Brak aktywnej oferty o kodzie P000003408 w sklepie; zapytaj Interex o dostawę tego elementu. Izolacja grubsza niż 180 mm wymaga osobnego rozwiązania. Instrukcja montażu: s. 19 | według liczby stopek i grubości izolacji Dobierz z Interex |
| WymaganeUszczelnienie przejścia i izolacja | Po montażu i pomiarach załóż suchą izolację oraz płaszcz. Uszczelnij przejście stopki przez płaszcz przed wodą. Fabryczna stopka pełni funkcję przejścia przez izolację; nie dokupuj automatycznie IEK. Dodatkowe uszczelnienia i izolacja zależą od konstrukcji płaszcza. Instrukcja montażu: s. 20 | 1 przejście przez płaszcz Dobierz z Interex |
| Serwis / wymianaKapturki uszczelniające przy serwisie | E-100-BOOT-5/PACK 281053-000 to 5 kapturków z masą uszczelniającą i 5 opasek. Kupuj przy naprawie lub wymianie uszczelnienia E-100-E; nie jest to dodatkowy element obowiązkowy do nowego kompletnego zestawu ani zamiennik modułu E-100-L-E. Źródło doboru: s. 3 | opakowania po 5 szt. według potrzeb serwisowych
|
Każda pozycja ma własną ilość; alternatyw nie zamawiaj automatycznie razem.
Ilości i kompletna instalacja wymagają danych projektu oraz kontroli rzeczywistej dostawy.
Właściwa instrukcja producenta (EN/PL) · wersja RAYCHEM-IM-INSTALL024-E100E-ML-2504 · dobór dla SKU 101255-000
Dane techniczne i opis produktu
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.

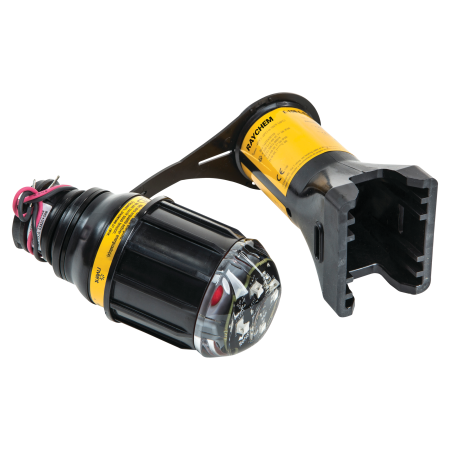

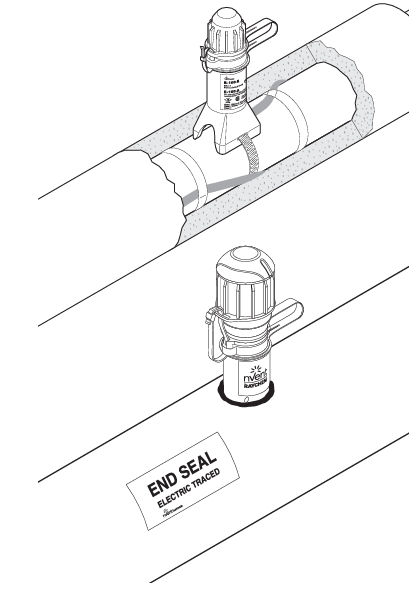

Zestawy Chemelex RAYCHEM E-100-E i E-100-L-E to zestawy zakończeniowe do montażu na zimno, nad izolacją, E-100-E bez sygnalizacji, E-100-L-E ze świetlną sygnalizacją pracy. Zestawy te mogą być używane wielokrotnie przy wykorzystaniu zapasowych koszulek uszczelniających. Oba typy mogą być używane z przewodami grzejnymi Chemelex RAYCHEM i posiadają dopuszczenia do stosowania w strefach zagrożenia wybuchem. Są niezwykle wytrzymałe - wykonane z jednorodnego odlewu o grubości ścianki 4 mm.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
✅HTV
✅VPL
Dopuszczone strefy:
✅Strefa zagrożona i niezagrożona wybuchem (wewnątrz i na zewnątrz pomieszczeń).
Dostępne wersje:
| ✅E-100-E (Bez diody sygnalizacyjnej). | ✅E-100-L-E(Z diodą sygnalizacyjną). Moduł świetlny zestawu E-100-L-E wykorzystuje układ bardzo jasnych, zielonych diod LED zapewniających długą żywotność i doskonałą widoczność pod niemal każdym kątem. Wytrzymała elektronika klasy przemysłowej jest zamknięta w obudowie chroniącej ją niezawodnie przed wilgocią. |
✅Uszczelnienie jest wykonane podwójnie. Najpierw przewód grzejny jest wprowadzony do suchej komory, wewnątrz której, na przewód grzejny nakładana jest osłona zabezpieczająca z niezasychającym uszczelnieniem (bez silikonu). Zestawy zakończeniowe po zamontowaniu na rurociągu wystają ponad płaszcz ochronny izolacji.
| Model | E-100-E | E-100-L-E |
| Maks. temperatura rurociągu | Patrz specyfikacja przewodu grzejnego (maks. 260°C). | |
| Maks. napięcie robocze | 277 V (480 V tylko dla VPL4) | 277 V |
| Temperatura otoczenia | od – 55°C do +56°C | od – 40°C do +40°C |
| Min. temp. montażu | -55°C | -50°C |
| Całkowita wysokość | 171mm | 197mm |
| Średnica zewnętrzna | 46 mm (Możliwość używania izolacji termicznej o grubości do 100mm) |
66mm |
| Stopień ochrony | IP66, Type 4X | |
| Odporność na uderzenia | EN 60079-30-1, ≥ 7 J | |
| Odporność na rozpuszczalniki | Bardzo dobra | |
.jpg)
Dobór, montaż i serwis
