E-150 zestaw zakończeniowy- Raychem
E-150 Płaskoprofilowy zestaw zakończeniowy do montażu na zimno Raychem Zestaw E-150 to płaskoprofilowy zestaw zakończeniowy do montażu na zimno, przeznaczony do stosowania ze samoregulującymi przewodami grzejnymi Chemelex RAYCHEM Może być stosowany w temperaturach od –55°C do 200°C. Zastosowanie: ✅BTV ✅QTVR ✅XTV Dopuszczone strefy: ✅Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem.
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
⚙ ✓ Kupuj u fachowca - Interex Katowice Mariusz Czapnik
Za doborem i montażem stoi konkretna odpowiedzialność: Mariusz Czapnik - właściciel Interex - osobiście wykonuje podłączenie, uruchomienie, konfigurację i pomiary. To nie jest anonimowa sprzedaż kartonu z urządzeniem.
Klient sklepu internetowego dostaje realne wsparcie techniczne przed zakupem i po zakupie. Sprawdzamy zastosowanie, zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria, żeby urządzenie działało w realnych warunkach instalacji.
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex. Bez przypadkowych podwykonawców i bez uczenia się na instalacji klienta.
Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · interexkatowice@gmail.com
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
E-150 Płaskoprofilowy zestaw zakończeniowy do montażu na zimno Raychem
Zestaw E-150 to płaskoprofilowy zestaw zakończeniowy do montażu na zimno, przeznaczony do stosowania ze samoregulującymi przewodami grzejnymi Chemelex RAYCHEM Może być stosowany w temperaturach od –55°C do 200°C.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
Dopuszczone strefy:
✅Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem.
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
Dopuszczone strefy:
✅Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem.

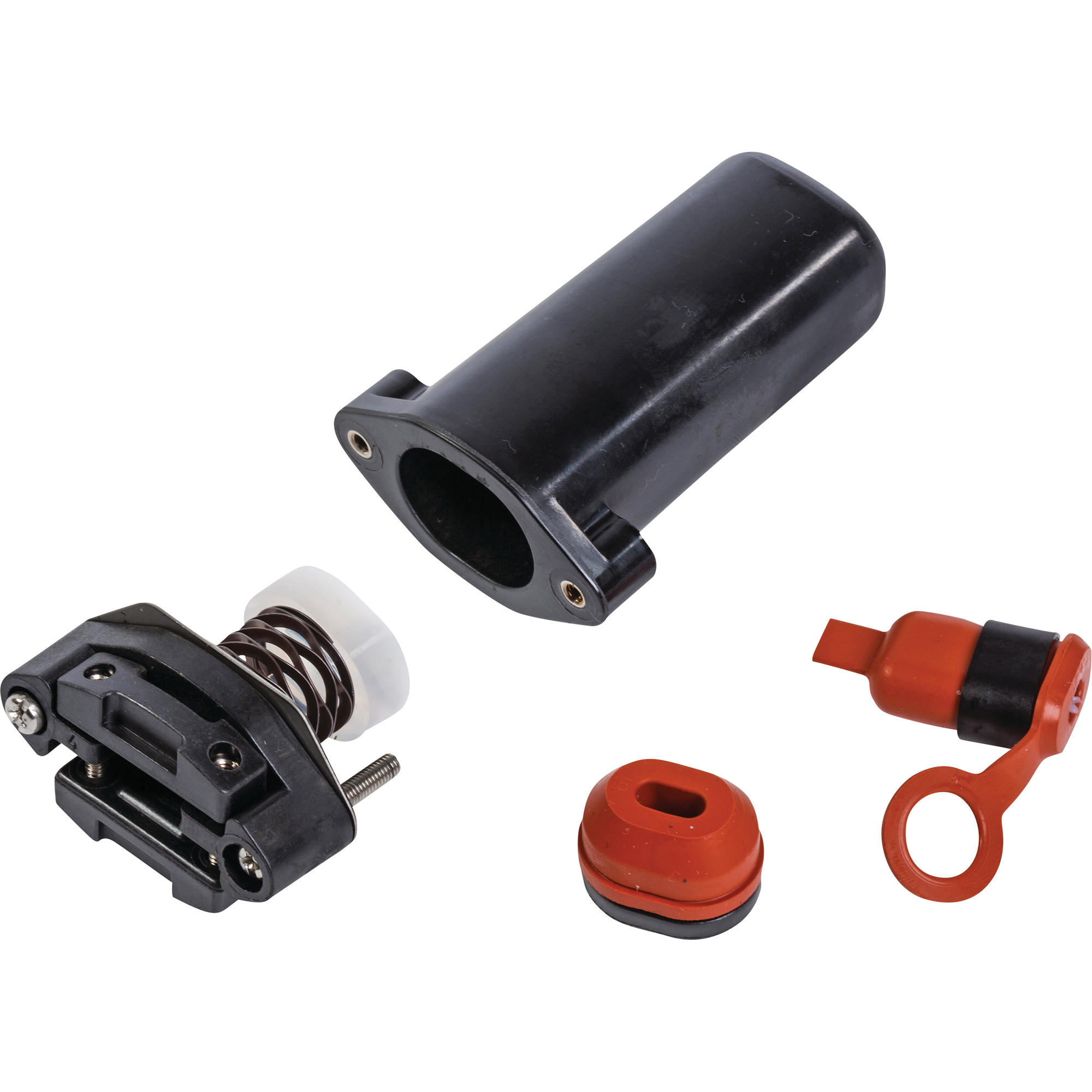

Unikalna konstrukcja E-150 spełnia wymagania stawiane przez środowisko przemysłowe. Pierścień uszczelniający ze sprężyną zapewnia szczelność i chroni złącze przed wodą, a niezasychający (niezawierający silikonu) uszczelniacz używany do zabezpieczenia rdzenia przewodu grzejnego zapewnia dodatkową ochronę. Trwała konstrukcja zestawu zakończeniowego czyni go odpornym na uderzenia i wytrzymałym na zmiany temperatury oraz oddziaływanie agresywnego środowiska chemicznego. Zestaw zakończeniowy można wykorzystywać wielokrotnie. Zestaw E-150 zapewnia bezpieczne zakończenie przewodu pod izolacją termiczną przez cały okres użytkowania systemu. Zestaw zakończeniowy nie wymaga użycia palnika lub termodmuchawy, dzięki czemu jest on prosty i szybki w montażu. Każdy zestaw zawiera wszystkie niezbędne materiały do wykonania pojedynczego zakończenia.
| Dopuszczalne typy przewodów grzejnych | BTV-CR, BTV-CT, QTVR-CT, XTV-CT, |
| Stopień ochrony | IP66 |
| Minimalna temperatura montażu | -55°C |
| Maksymalna temp. rurociągu | 150°C zasilanie włączone i 200°C zasilanie wyłączone |
| Napięcie znamionowe | 277V |
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Karta Interex na podstawie danych produktu w sklepie. Oryginalne dokumenty producenta są dostępne oddzielnie poniżej.
Instrukcje i karty producenta
- Katalog producenta - Przemyslowy katalog Raychem Dokumentacja techniczna produktu w sklepie Interex Katowice. Strona HTML dokumentacji z przyciskiem pobrania pliku PDF oraz linkiem do produktu. Plik: Przemyslowy_katalog_Raychem.pdf
Przed zakupem sprawdź zgodność karty produktu z kodem urządzenia i warunkami instalacji. W razie wątpliwości skontaktuj się z Interex Katowice przed montażem.
