Raychem / Chemelex
E-150 — zakończenie pod izolacją
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja E-150
E-150 — zakończenie pod izolacją · 979099-000
Weryfikuj temperaturę przy zasilaniu włączonym/wyłączonym, napięcie, prąd, przewód i strefę całego systemu.
Wybrany element i zawartość dostawy

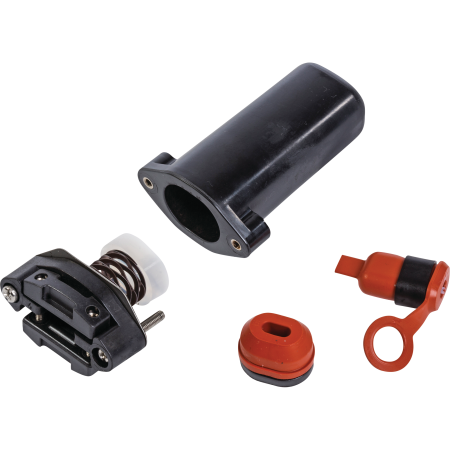

- E-150: obudowa zakończenia, zespół uszczelki, uszczelniacz rdzenia, etykieta i instrukcja. Zestaw zawiera elementy jednego zakończenia; nie dokupuj kolejnego uszczelniacza do nowej kompletnej dostawy.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieWybrany produkt i zawartość dostawy | E-150: obudowa zakończenia, zespół uszczelki, uszczelniacz rdzenia, etykieta i instrukcja. Zestaw zawiera elementy jednego zakończenia; nie dokupuj kolejnego uszczelniacza do nowej kompletnej dostawy. Źródło doboru: s. 1, 2 | 1 zestaw na właściwe przyłącze lub zakończenie Dobierz z Interex |
| Potwierdź z InterexDokładne przewody i generacja | Aktualne karty C-150-E i E-150 obejmują BTV-CR/CT, QTVR-CT i XTVR-CT. Nie przeniesiono zgodności na HTV ani VPL. Starsze nazwy XTV/KTV w instrukcji lub opisie internetowym nie potwierdzają automatycznie bieżącej generacji i PCN. Potwierdź oznaczenie kabla oraz strefę dla całego zestawu. Źródło doboru: s. 1, 2 | 1 kontrola kabla i dokumentacji właściwej generacji Dobierz z Interex |
| Potwierdź z InterexLimity komponentu i całego systemu | Dla C-150-E/E-150: 277 V, otoczenie −55…+55°C, temperatura przy zasilaniu włączonym do 150°C i wyłączonym do 200°C. Instrukcja wskazuje maksymalne zabezpieczenie 40 A; nie jest to dopuszczenie dowolnego przewodu zasilającego do 40 A. IP66 i certyfikat komponentu nie zastępują zatwierdzenia całej instalacji. W E-150 część językowa podaje 215°C; zastosowano 200°C zgodne z EN i kartą. Źródło doboru: s. 1, 2 | Sprawdź najsłabszy element i warunki projektu Dobierz z Interex |
| Potwierdź z InterexPE, ochrona obwodu i pomiary | Zasilanie odłącz przed montażem. Utrzymuj końce i uszczelniacze suche; oplot połącz z PE w punkcie zasilania. Obwód wymaga ochrony różnicowej. Własna instrukcja komponentu wymaga pomiaru izolacji co najmniej 20 MΩ i wprost dopuszcza wyższy próg wynikający z instrukcji kabla; zastosuj wyższe wymaganie właściwego systemu. Nie używaj 20 MΩ jako uniwersalnego progu odbioru kabla. Zapisz wynik i oznacz obwód. Pełna własna instrukcja E-150: s. 1, 2, 3, 4, 10, 11, 14, 15, 16, 17, 18, 19, 20 | Pomiary i protokół dla właściwego obwodu Dobierz z Interex |

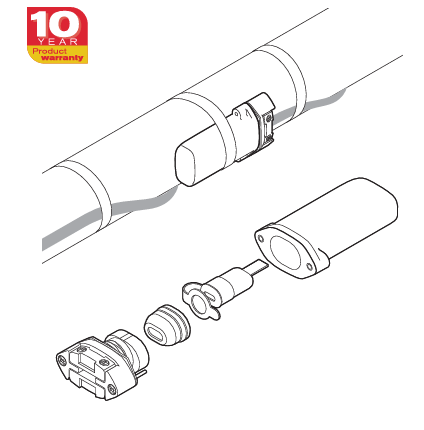

| WymaganeWłaściwe zakończenie bez źródła ciepła | Wspólne kroki 1–8 obejmują przygotowanie odcinka 300 mm, ścięcie końca według rysunku, przygotowanie płaszcza 30 mm i odcięcie oplotu bez uszkodzenia izolacji. Załóż dostarczony uszczelniacz rdzenia i obudowę, usuń element montażowy. Nie zwieraj żył, nie używaj opalarki. Rysunek 7: docisk końcowy 2,25 Nm; wskazany na rysunku zewnętrzny docisk kabla 0,6 Nm. Zachowaj położenie zakończenia i etykiety pod izolacją. Pełna własna instrukcja E-150: s. 14, 15, 16, 17 | 1 pełna procedura na jeden wolny koniec Dobierz z Interex |
| Przy tym wariancie instalacjiPrzyłącze C-150-E tylko w wybranym układzie pod izolacją | Jeśli projekt przewiduje bezpośrednie niskoprofilowe przyłącze do zasilania dla zgodnego BTV/QTVR/XTVR, można dobrać C-150-E. Inne zgodne przyłącze zasilania zastępuje tę opcję; E-150 nie wymaga automatycznie zakupu C-150-E. Granice kabla, zasilania i strefy ustala projekt. Źródło doboru: s. 1, 2, 3 | 1 tylko dla brakującego przyłącza w tym wariancie
|
Pełna własna BA komponentu nie jest projektem całej instalacji. Ilości wynikają z trasy i istniejącego wyposażenia.
Polski tekst BA błędnie nazywa zestaw S-150; okładka, część EN i rysunki dotyczą E-150. Nie przeniesiono tej pomyłki do nazwy produktu.
Własna BA i aktualna karta OEM (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INSTALL045-E150-ML-2504 · dobór dla SKU 979099-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
Zastosowanie:
✅BTV
✅QTVR
✅XTV
Dopuszczone strefy:
✅Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem.
| Dopuszczalne typy przewodów grzejnych | BTV-CR, BTV-CT, QTVR-CT, XTV-CT, |
| Stopień ochrony | IP66 |
| Minimalna temperatura montażu | -55°C |
| Maksymalna temp. rurociągu | 150°C zasilanie włączone i 200°C zasilanie wyłączone |
| Napięcie znamionowe | 277V |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
