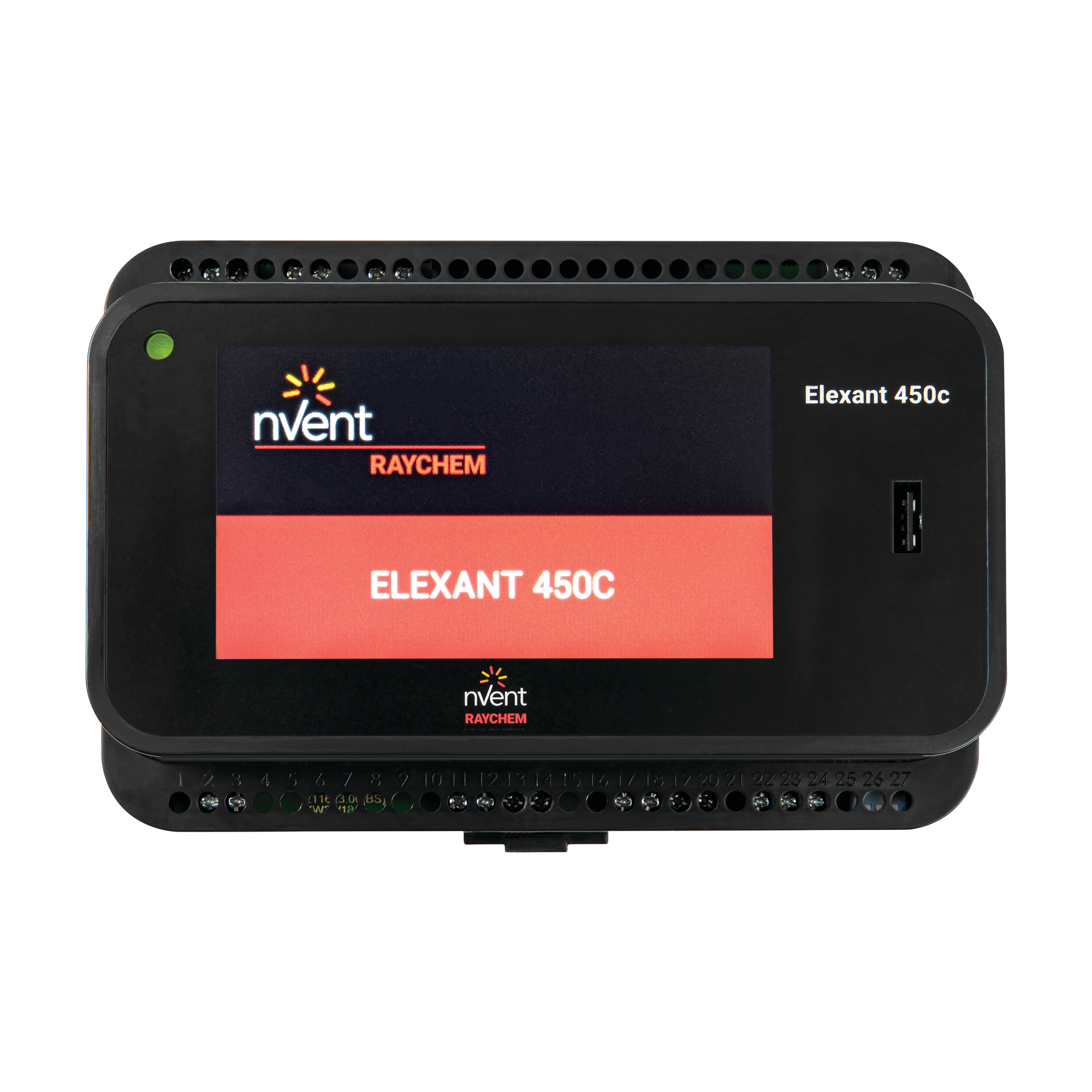

Elexant 450c termostat - Raychem
Sterownik Chemelex RAYCHEM Elexant 450c jest przeznaczony do pracy z samoregulującymi przewodami grzejnymi Chemelex RAYCHEM w celu ochrony rur przed zamarzaniem i utrzymania temperatury w rurociągach. Elexant 450c jest dostępny w dwóch wersjach: ✅Elexant 450c: standardowa wersja. ✅Elexant 450c-Modbus: wersja umożliwiająca zdalne sterowanie i monitorowanie systemami grzewczymi za pomocą protokołu modbus. Funkcje: ✅Intuicyjna konfiguracja i programowanie urządzenia za pośrednictwem kolorowego ekranu dotykowego o przekątnej 4,3 cala ✅Elastyczna nastawa temperatury w systemach zabezpieczania rur przed zamarzaniem i utrzymywania temperatury ✅Sterowanie 2 niezależnymi obwodami grzejnymi ✅Pomiar temperatury na rurze ✅Przekaźnik alarmowy z zestykiem przełącznym, który sygnalizuje problemy dotyczące zasilania, temperatury lub komunikacji ✅Monitorowanie temperatury rurociągów z funkcją alarmu informującego o wysokiej i niskiej temperaturze ✅Możliwość konfiguracji poza miejscem montażu pozwala n...
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.
✅Elexant 450c-Modbus: wersja umożliwiająca zdalne sterowanie i monitorowanie systemami grzewczymi za pomocą protokołu modbus.
Funkcje:
✅Elastyczna nastawa temperatury w systemach zabezpieczania rur przed zamarzaniem i utrzymywania temperatury
✅Sterowanie 2 niezależnymi obwodami grzejnymi
✅Pomiar temperatury na rurze
✅Przekaźnik alarmowy z zestykiem przełącznym, który sygnalizuje problemy dotyczące zasilania, temperatury lub komunikacji
✅Monitorowanie temperatury rurociągów z funkcją alarmu informującego o wysokiej i niskiej temperaturze
✅Możliwość konfiguracji poza miejscem montażu pozwala na ustawienie przed ostatecznym zamontowaniem.
✅Możliwość montażu na szynie DIN
✅Elexant 450c-Modbus jest wyposażony w port RS485.
✅Możliwość komunikacji Modbus z systemem BMS do konfiguracji, monitorowania i alarmowania.
W celu zamontowania dodatkowych czujników HARD-78(temperatury od -40°C do 150°C) oraz MONI-PT100-260/2(temperatury od -50°C do 260°C) potrzebne jest dokupienie modułu SM-PT100-1
| Napięcie zasilania | 230 V AC -15/+10%; 50 Hz |
| Wymiary | 158 x 110 x 56 mm |
| Stopień ochrony | IP20 |
| Ekran | Kolorowy, dotykowy ekran o przekątnej 4,3" |
| Zegar czasu rzeczywistego | Automatyczne przełączanie czasu letniego/zimowego oraz lat przestępnych |
| Podtrzymanie zasilania zegara | 10 dni |
| Port USB | Do wstępnej konfiguracji oraz aktualizacji oprogramowania fabrycznego nawet przy wyłączonym zasilaniu. |
| Ustawienia | Wszystkie ustawienia są zapisywane w pamięci nieulotnej |
| Temperatura oddziaływania | od 0°C do +40°C |
| Zakres temperatur do wyboru | od 0°C do +85°C |
| Czujnik | czujnik temperatury w standardzie NTC z przewodem o długości 5m(możliwość przedłużenia do 150 m przewodem ekranowanym, 2 x 1,5 mm²) |
📞 Skontaktuj się z nami – przygotujemy wszystko, czego potrzebujesz
🏢 ul. Strzelców Bytomskich 8, 40-310 Katowice
📧 zamowienia@interexkatowice.com
☎️ +48 32 203 92 41
☎️+48 602 551 555
🌐 www.interex-katowice.com
🌐www.interex-katowice.pl
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Karta Interex na podstawie danych produktu w sklepie. Oryginalne dokumenty producenta są dostępne oddzielnie poniżej.
Instrukcje i karty producenta
- Raychem Elexant 450c - karta katalogowa Karta katalogowa sterownika Elexant 450c.
- Raychem Elexant 450c - instrukcja obslugi Instrukcja obslugi sterownika Elexant 450c.
- Dokumentacja techniczna producenta - poradnik techniczny Dokumentacja techniczna produktu w sklepie Interex Katowice. Strona HTML dokumentacji z przyciskiem pobrania pliku PDF oraz linkiem do produktu. Plik: poradnik_techniczny.pdf
