Raychem / Chemelex

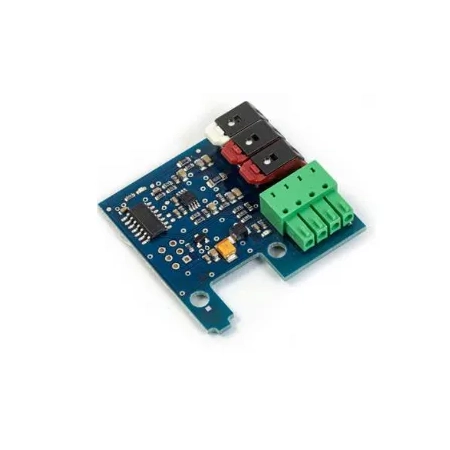

SM-PT100-2 · 1244-022442
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
SM-PT100-2 · 1244-022442 · 1244-022442
SM-PT100-2, PCN 1244-022442. Instrukcja montażu określa dostawę i warunki zastosowania.
Dostawa i zakres potwierdzony w źródłach OEM
- 1 moduł SM-PT100-2, PCN 1244-022442, do dwóch wejść Pt100 regulatora Elexant 450c.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexModuł do dokładnego regulatora | Instrukcja montażu EU1605 opisuje SM-PT100-2 do dwóch sond Pt100 w Elexant 450c. Sam moduł nie jest regulatorem ani czujnikiem NTC. Właściwa instrukcja montażu E450c opisuje konfigurację Pt100 i połączenie trzech żył. Właściwa instrukcja montażu: s. 1 | 1 moduł; 0 dodatkowych modułów na ten sam regulator Dobierz z Interex |
| WymaganeWpięcie i konfiguracja wejść Pt100 | Przy odłączonym zasilaniu zamontuj moduł zgodnie z kolejnością rysunków 1–3: podłącz wejścia Pt100, wsuń moduł i zatrzaśnij go. Dla każdego pomiaru podłącz właściwy czujnik trójprzewodowy czerwony/czerwony/biały według rysunku E450c, wybierz odpowiedni typ wejścia oraz sprawdź odczyt temperatury. instrukcja montażu E450c wymaga właściwego firmware; instrukcja opisuje E2.2.0 i nowsze. Właściwa instrukcja montażu: s. 1 | 1 konfiguracja i próba każdego użytego wejścia Dobierz z Interex |
| Przy tym wariancie instalacjiJedna lub dwie sondy — tylko dla użytych wejść | Jeżeli nie ma odpowiedniej sondy, karta techniczna E450c wymienia HARD-78 213430-000 (3 m, −40…+150°C) albo MONI-PT100-260/2 1244-006615 (2 m, −50…+260°C). Wybierz zakres i liczbę zgodnie z projektem oraz liczbą użytych wejść. Dwa gniazda modułu nie wymagają zakupu dwóch sond, gdy wykorzystujesz jeden pomiar. Źródło doboru: s. 4 | 1 sonda na użyte wejście, maks. 2; 0 dla istniejących sond
|
| Potwierdź z InterexMontaż sondy i ograniczenie regulatora | Sondę rury mocuj równolegle do niej w dwóch miejscach, poza zaworami, kołnierzami i mostkami cieplnymi; osłoń izolacją. Przedłużenie Pt100 według instrukcji montażu E450c: do 150 m przewodem 3×1,5 mm². Zakres nastawy regulatora z właściwej instrukcji montażu kończy się na 245°C; zakres samej sondy nie rozszerza tej nastawy. Źródło doboru: s. 3, 7, 8, 76, 79 | 1 prawidłowa trasa na sondę Dobierz z Interex |
Stosuj instrukcję montażu wybranego wykonania i wskazane warunki kompletacji.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.
Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja RAYCHEM-IM-EU1605-SMPT1002-EN-2504 · dobór dla SKU 1244-022442
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.
SM-PT100-1 do termostatu Raystat V5
✅Możliwość zainstalowania czujników PT-100 zwiększający zakres temperatur do 260°C
.jpg)
