Zestaw zakończeniowy do przewodów E-20 do przewodów BTV i QTVR - Raychem
E-20 Raychem - zestaw zakończeniowy do przewodów BTV/QTVR. Dobór i wsparcie Interex.
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
E-20 - zestaw zakończeniowy do BTV/QTVR Raychem

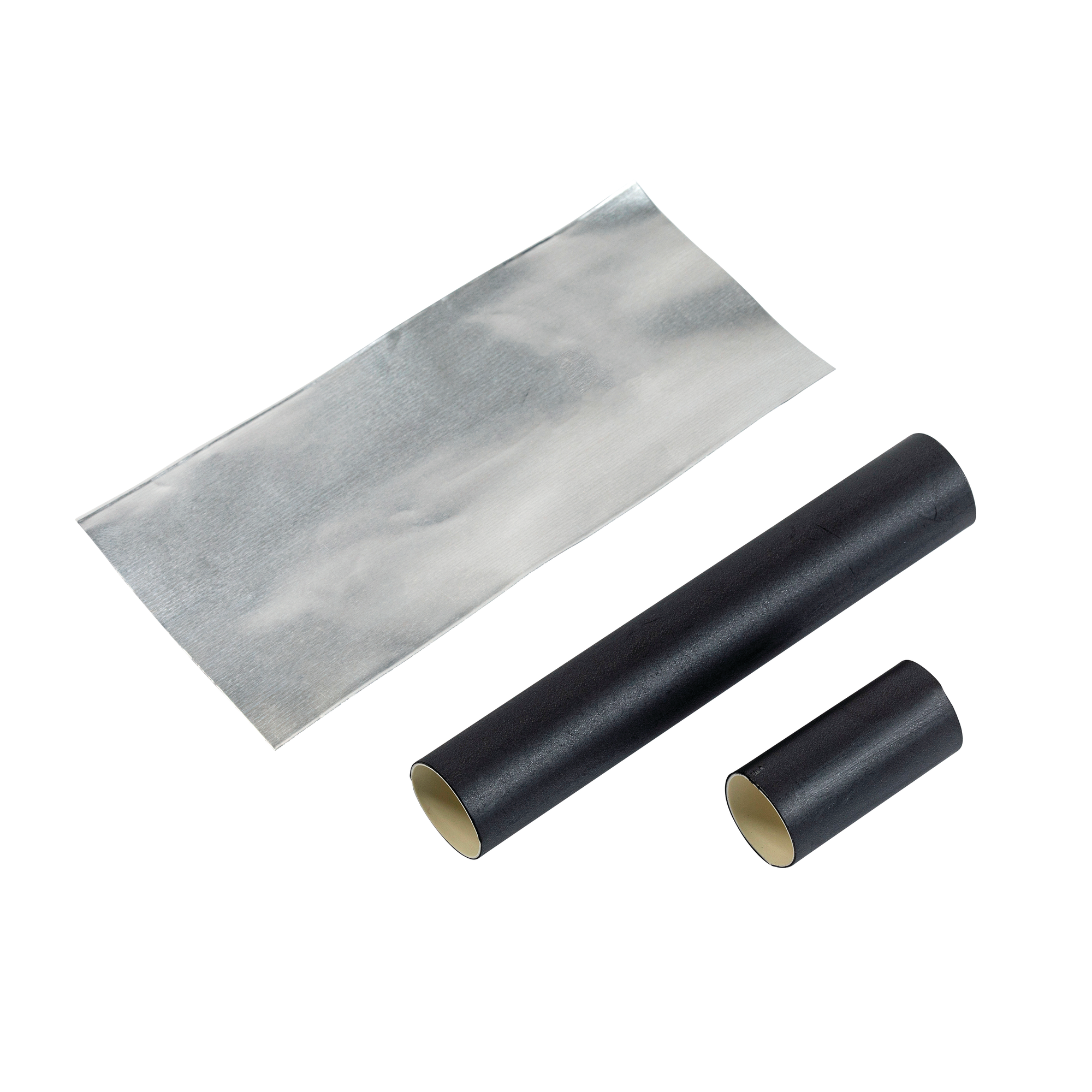

E-20 to zestaw zakończeniowy do przewodów Raychem BTV i QTVR. Umożliwia wykonanie końca obwodu grzewczego w sposób zgodny z systemem producenta.
Zastosowanie
- zakończenie przewodów BTV/QTVR,
- instalacje grzewcze rurociągów i zastosowania techniczne,
- serwis oraz kompletowanie obwodów Raychem.
Na co zwracamy uwagę przy doborze
- dokładny typ przewodu,
- temperaturę pracy i środowisko montażu,
- prawidłowe wykonanie zakończenia oraz pomiar izolacji.
Ważne: Nie skracamy i nie zakańczamy przewodów grzewczych przypadkowo. Dobieramy zestaw pod konkretną rodzinę przewodu i warunki pracy.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Klient sklepu internetowego dostaje wsparcie techniczne oraz dobór pod realne warunki instalacji. Marka i wizytówka nie instalują - instaluje doświadczenie.
Karta Interex na podstawie danych produktu w sklepie. Oryginalne dokumenty producenta są dostępne oddzielnie poniżej.
Instrukcje i karty producenta
- Raychem E-20/E-40 - karta katalogowa Karta katalogowa zestawów zakończeniowych E-20 i E-40.
- Raychem E-20 - instrukcja montażu Instrukcja montażu zestawu zakończeniowego E-20, wielojęzyczna.
- Raychem - instrukcja systemowa Self-Reg/Power-Limiting Instrukcja systemowa dla przewodów BTV, QTVR, XTV(R), HTV i VPL.
- Raychem - rozszerzona gwarancja 10 lat Program rozszerzonej gwarancji dla przemysłowych produktów grzewczych Raychem.
- Raychem BTV - karta katalogowa Karta katalogowa przewodow BTV.
- Raychem BTV - deklaracja zgodnosci Deklaracja zgodnosci systemu BTV.
- Raychem / Chemelex - katalog przemyslowy Katalog przemyslowych systemow grzewczych Raychem / Chemelex.
- Katalog producenta - Przemyslowy katalog Raychem Dokumentacja techniczna produktu w sklepie Interex Katowice. Strona HTML dokumentacji z przyciskiem pobrania pliku PDF oraz linkiem do produktu. Plik: Przemyslowy_katalog_Raychem.pdf
