Raychem / Chemelex
E-20 — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
E-20 — kompletacja instalacji · 1244-022489
Kompatybilność dotyczy wskazanych wykonań. Długości, ilości i zabezpieczenia określa projekt całego obwodu.
Zawartość zestawu i sprawdzenie dostawy

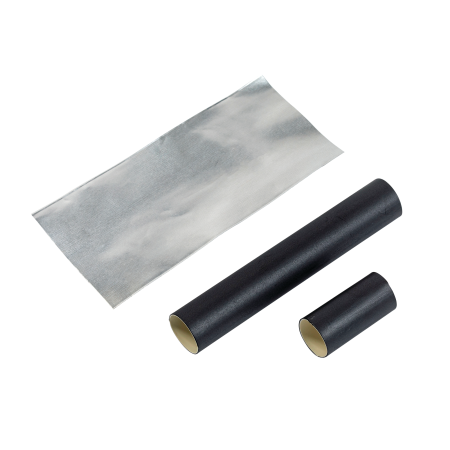

- E-20 1244-022489: jedno zakończenie termokurczliwe dlaBTV-CR/CT iQTVR. W zestawie rurki termokurczliwe i taśma aluminiowa. Nie jest to przyłącze zasilające ani zakończenie dlaXTVR/HTV/VPL.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieJedno zakończenie wolnego końca | E-20 1244-022489: jedno zakończenie termokurczliwe dlaBTV-CR/CT iQTVR. W zestawie rurki termokurczliwe i taśma aluminiowa. Nie jest to przyłącze zasilające ani zakończenie dlaXTVR/HTV/VPL. PomińE-20, jeśli właściwy kompletny zestaw dla tego odcinka już zawiera zakończenie. Numer1244-022481 w stopce BA jest numerem dokumentu, nie kodem zestawu. Własna instrukcja komponentu; dobór według zastosowania: s. 1, 2 | 1 zestaw na każdy rzeczywiście niezamknięty kompatybilny koniec Dobierz z Interex |
| Przy tym wariancie instalacjiDokładny przewódBTV lubQTVR | Zgodność jest potwierdzona przez tabelę własnej BA i własną DS E20. Dostępne poniżej są dokładne katalogowe warianty230 V, rozpoznane po PCN z własnych DS kabli. Ex dotyczy kompletnego dopuszczonego systemu; nie przenoś oznaczeń na dowolne napięcia i urządzenia. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 3 | Metry i właściwe wykonanie według projektu; pomiń kabel, który już masz
|
| WymaganeNarzędzia i temperatury | Własna DS wymaga gorącego powietrza min.1460 W oraz podstawowych narzędzi. Warunki E20: ekspozycja maks.110°C, minimalna−60°C, montaż minimum−20°C. Zachowaj właściwą kolejność obkurczania i odizoluj obwód od zasilania. Źródło doboru: s. 1 | 1 przygotowanie narzędzi i zakończenia Dobierz z Interex |
| Potwierdź z InterexPE, zabezpieczenia i próby | Oplot połącz zPE; BA wymaga ochrony ziemnozwarciowej każdego obwodu i rejestracji pomiaru izolacji po montażu. Komponentowa BA podaje co najmniej20 MΩ; ta wartość nie obniża wymagań pełnej instrukcji obwodu, w tym wyższego progu odbiorczego właściwego kabla. Nie łącz żył na końcu. Własna instrukcja komponentu; dobór według zastosowania: s. 4, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | 1 odbiór każdego obwodu według pełnej BA kabla Dobierz z Interex |
Dokładny numer OEM i własna instrukcja (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-EU1601-E20-ML-2504 · dobór dla SKU 1244-022489
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element przemysłowy?
| System | przemysłowe ogrzewanie rurociągów, armatury, zbiorników i procesów Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, VPL, HTV, FHT, XPI, XPI-S, XPI-F oraz systemy sterowania przemysłowego zgodnie z dokumentacją |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub osprzęt do instalacji technologicznej |
| Co sprawdzamy | strefę pracy, temperaturę, medium, izolację, długość obwodu, zabezpieczenia, sterowanie, Ex/ATEX jeśli dotyczy i dokumentację producenta |
Ważne: W instalacjach przemysłowych nie dobieramy osprzętu po samej nazwie. Potrzebny jest symbol przewodu, warunki pracy i wymagania obwodu grzejnego.
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Osprzęt przemysłowy Raychem - nie dobierać po wyglądzie
Zestawy JBS, JBM, C25, E-100, E-150, S-20/S-40 i podobne są elementami systemu przewodów grzejnych. Dobór zależy od rodzaju przewodu, liczby obwodów, strefy, temperatury i sposobu montażu.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| JBS-100 | zasilanie jednego obwodu, np. BTV, QTVR, VPL zależnie od dokumentacji | Dobieramy wersję z diodą, płytką uziemiającą lub korkiem spustowym, jeśli wymaga tego instalacja. |
| JBM-100 | zasilanie / rozgałęzienie do kilku obwodów | Stosować tam, gdzie przewiduje to projekt i instrukcja systemu. |
| C25 / E-100 / E-150 | przyłącza i zakończenia przewodów przemysłowych | Kompatybilność potwierdzamy z numerem katalogowym przewodu, nie z podobieństwa osprzętu. |
| S-20 / E-20 / S-40 / E-40 | rodziny BTV, QTVR, VPL i pokrewne | Zakres zastosowania zależy od konkretnego zestawu i przewodu. |
Ważne: W instalacjach przemysłowych i Ex wymagamy weryfikacji dokumentacji. Błędny zestaw połączeniowy oznacza ryzyko awarii, nieszczelności lub braku zgodności systemu.
E-20 - zestaw zakończeniowy do BTV/QTVR Raychem
E-20 to zestaw zakończeniowy do przewodów Raychem BTV i QTVR. Umożliwia wykonanie końca obwodu grzewczego w sposób zgodny z systemem producenta.
Zastosowanie
- zakończenie przewodów BTV/QTVR,
- instalacje grzewcze rurociągów i zastosowania techniczne,
- serwis oraz kompletowanie obwodów Raychem.
Na co zwracamy uwagę przy doborze
- dokładny typ przewodu,
- temperaturę pracy i środowisko montażu,
- prawidłowe wykonanie zakończenia oraz pomiar izolacji.
Ważne: Nie skracamy i nie zakańczamy przewodów grzewczych przypadkowo. Dobieramy zestaw pod konkretną rodzinę przewodu i warunki pracy.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Klient sklepu internetowego dostaje wsparcie techniczne oraz dobór pod realne warunki instalacji. Marka i wizytówka nie instalują - instaluje doświadczenie.
Dokumentacja techniczna Raychem E-20
Dokumenty dla zestawu zakończeniowego Raychem E-20 do przewodów BTV i QTVR.
- Raychem E-20/E-40 - karta katalogowa
Karta katalogowa zestawów zakończeniowych E-20 i E-40. - Raychem E-20 - instrukcja montażu
Instrukcja montażu zestawu zakończeniowego E-20, wielojęzyczna. - Raychem - instrukcja systemowa Self-Reg/Power-Limiting
Instrukcja systemowa dla przewodów BTV, QTVR, XTV(R), HTV i VPL. - Raychem - rozszerzona gwarancja 10 lat
Program rozszerzonej gwarancji dla przemysłowych produktów grzewczych Raychem.
Dokumenty dodane także jako pliki produktu w karcie ShopGold.
