Ciśnienie zasobnika, bufora i wężownicy — czy wiesz, że to różne wartości?

Na tabliczce zasobnika widzisz „6 bar”, a przy wężownicy „10 bar”. Czy to znaczy, że cała instalacja może pracować przy 10 bar? Nie. Woda użytkowa, woda grzewcza i czynnik w wężownicy mogą tworzyć oddzielne obiegi. Każdy ma własne granice ciśnienia, temperatury i jakości medium. Błąd w odczytaniu jednej liczby może skończyć się przeciekami, zadziałaniem zaworu bezpieczeństwa albo słabym grzaniem.

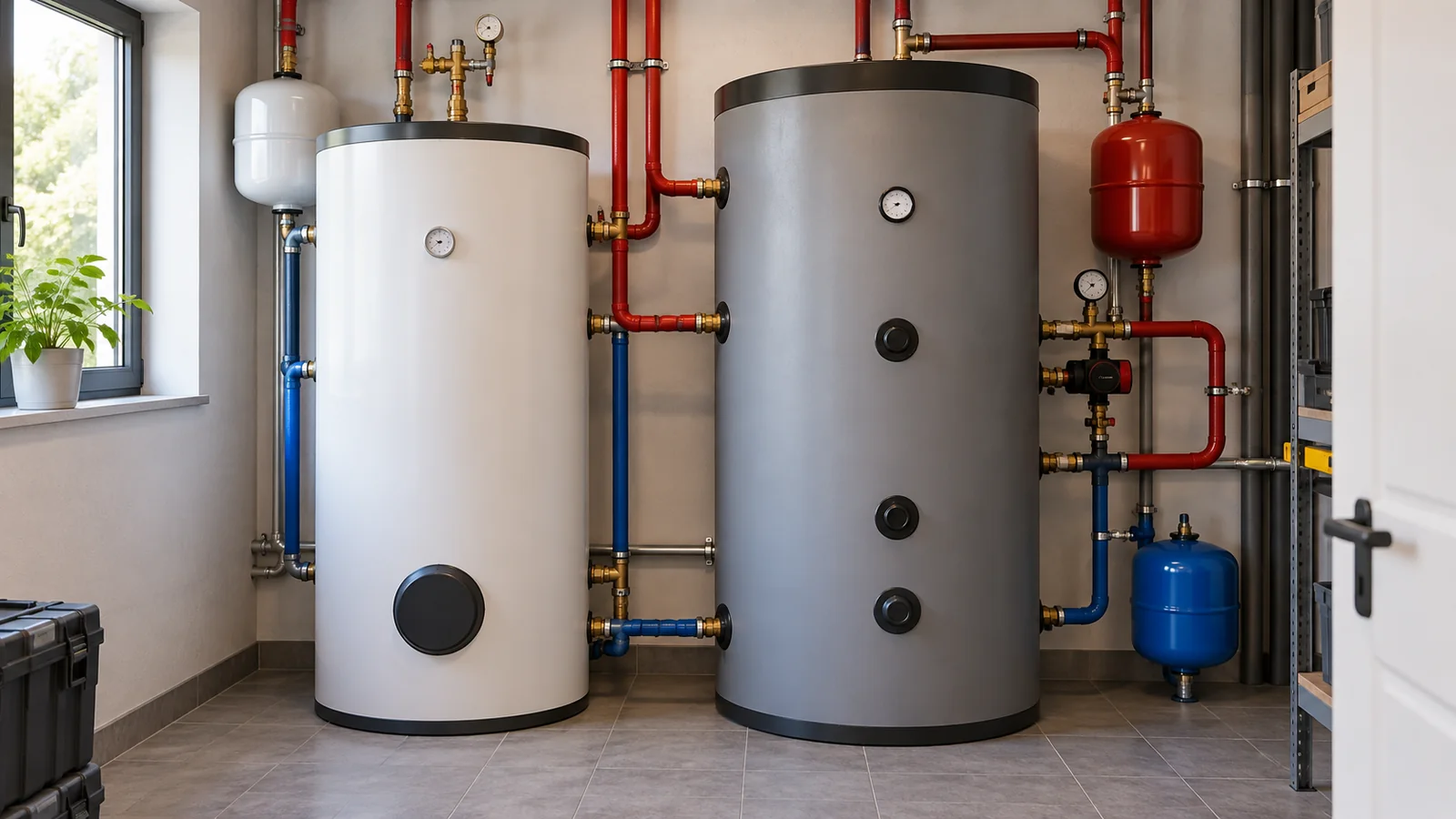

1. Zasobnik CWU, bufor i wężownica: najpierw ustal, gdzie jest jaka woda

Zasobnik ciepłej wody użytkowej (CWU) gromadzi wodę przeznaczoną do punktów poboru. W typowym ciśnieniowym układzie jego strona użytkowa jest podłączona do instalacji zimnej wody. Bufor CO magazynuje zwykle wodę grzewczą zamkniętej instalacji. Nie zastępuje sam przez się zasobnika wody do mycia. Wężownica przenosi ciepło przez ściankę między mediami; czynnik po jej jednej stronie i woda po drugiej nie powinny się mieszać. W urządzeniach wielofunkcyjnych dochodzą kolejne przestrzenie, na przykład płaszcz wodny, rura CWU lub obieg solarny.

Dlatego w karcie technicznej szukamy osobno dopuszczalnego ciśnienia zbiornika CWU, przestrzeni bufora, wężownicy lub płaszcza. Dla przykładu Kospel podaje dla konkretnego SWVPC-250/60 ciśnienie znamionowe 0,6 MPa po stronie CWU i 0,3 MPa po stronie bufora CO. To odpowiednio 6 i 3 bar. Nie jest to ogólna wartość dla wszystkich zbiorników. Również instrukcja ACV Smart SL pokazuje różne limity dla obiegu pierwotnego i wody użytkowej. [1][2]

2. Co oznaczają ciśnienie statyczne, robocze i próby?

Manometr instalacyjny zwykle wskazuje ciśnienie względem atmosfery. W dokumentacji sprawdź jednostkę: 1 MPa = 10 bar. Nie przenoś automatycznie wartości z jednego obiegu na drugi.

3. Wysokość budynku zmienia odczyt, lecz nie wyczerpuje problemu

W nieruchomej wodzie różnica ciśnienia hydrostatycznego wynosi Δp = ρ × g × Δh. Dla wody jest to w przybliżeniu 0,1 bar na metr wysokości. Między manometrami oddalonymi pionowo o 12 m różnica wynikająca wyłącznie z wysokości to około 1,2 bar. To przykład fizyczny, nie zalecenie ustawienia ciśnienia napełnienia.

W pracującej instalacji znaczenie mają też pompa, opory przepływu, rozszerzalność cieplna i miejsce podłączenia naczynia wzbiorczego. Woda zimna z sieci może mieć ciśnienie zmienne w czasie, a przy odkręconym kranie na końcu przewodu występuje dodatkowy spadek. Ciśnienie w piwnicy, na najwyższym piętrze i na króćcu źródła ciepła nie musi być takie samo. Dobór nastaw wymaga schematu i danych konkretnej instalacji. [3]

4. Dlaczego zawór bezpieczeństwa czasem kapie podczas grzania CWU?

Podgrzewana woda zwiększa objętość. Gdy zawór zwrotny lub reduktor uniemożliwia cofanie wody do sieci, część instalacji CWU staje się hydraulicznie zamknięta. Bez prawidłowo dobranej przestrzeni na rozszerzanie wzrasta ciśnienie. Zawór bezpieczeństwa może wtedy odprowadzać wodę. Przyczyną bywają również zbyt wysokie ciśnienie zasilania, wadliwy reduktor lub naczynie przeponowe. Dokumentacja Caleffi opisuje zarówno rozszerzalność, jak i diagnostykę reduktora. [4][5]

Zaworu bezpieczeństwa nie wolno zaślepiać ani odcinać od chronionego zbiornika. Samo założenie „standardowego zaworu 6 bar” również jest błędem: jego dobór i miejsce montażu muszą odpowiadać konkretnemu urządzeniu, całej armaturze i obowiązującym wymaganiom. Starszy podręcznik projektowy Stiebel Eltron wyraźnie wiąże nastawę zaworu z dopuszczalnym ciśnieniem ogrzewacza. Podczas diagnostyki trzeba sprawdzić także odprowadzenie wody z zaworu. [6]

5. Bufor CO pracuje według warunków obiegu grzewczego

W klasycznym buforze krąży woda grzewcza, zwykle w obiegu zamkniętym. Ciśnienie napełnienia, ciśnienie na najniższym elemencie, naczynie wzbiorcze, zawór bezpieczeństwa i dopuszczalne ciśnienie najsłabszego elementu muszą do siebie pasować. Nadmierne ciśnienie może powodować zrzut przez zawór; zbyt niskie na wysokich odcinkach sprzyja zapowietrzaniu i zakłóceniom przepływu. Przy łączeniu kilku źródeł ciepła, bufora i pomp trzeba oceniać cały układ, a nie samą tabliczkę bufora.

Nie wolno zakładać, że woda grzewcza nadaje się do picia lub kąpieli. Jeśli bufor uczestniczy w przygotowaniu CWU, granica między obiegami musi wynikać z konstrukcji konkretnego urządzenia i jego instrukcji. Viessmann opisuje bufor jako magazyn wody grzewczej oraz osobne przekazywanie ciepła do wody użytkowej. [3]

6. Piec, pompa ciepła lub kolektor: samo „ile kW?” nie wystarczy

Moc źródła ciepła jest podawana dla określonych warunków. Nie jest automatycznie mocą, którą wężownica albo płaszcz odda wodzie w zasobniku. Aby obliczyć rzeczywiste przekazywanie ciepła, trzeba znać temperaturę zasilania i powrotu, przepływ czynnika, temperaturę wody w zbiorniku, opór hydrauliczny oraz charakterystykę wymiennika dla dokładnego wariantu. Podstawowy bilans po stronie czynnika ma postać: moc = strumień masy × ciepło właściwe × różnica temperatur zasilania i powrotu. Bez pomiaru lub danych producenta nie wolno wstawiać do niego „typowej” różnicy temperatur i podawać wyniku jako pewnego.

Powierzchnia wężownicy w m² opisuje jej geometrię, a nie gwarantowaną moc. Dwie wężownice o podobnej powierzchni mogą mieć inne średnice rur, układ zwojów, materiały i opory przepływu. Moc zależy od różnicy temperatur i współczynnika przenikania ciepła, który zmienia się wraz z przepływem i osadami. Płaszcz wodny również wymaga własnych danych o wymianie ciepła i oporach; nie można zamienić jego powierzchni na stałą liczbę kilowatów. Zbyt duży opór wężownicy może ograniczyć rzeczywisty przepływ nawet wtedy, gdy źródło nominalnie ma wystarczającą moc.

Przykład z karty producenta: Kospel dla wariantu SWK-100.A podaje powierzchnię wężownicy 0,82 m² i jej moc 25 kW, ale przypisuje tę moc warunkom 80/10/45°C (temperatura wody grzewczej / zimnej / użytkowej) i przepływowi przez wężownicę 2,5 m³/h. Nie oznacza to 25 kW przy niższej temperaturze zasilania, innym przepływie lub innym źródle. W katalogu Cordivari moc wymiennika również zależy od temperatury i przepływu strony pierwotnej. [7][8]

To szczególnie ważne przy pompie ciepła, która często pracuje z niższą temperaturą wody niż kocioł przy warunkach katalogowych, oraz przy kolektorach słonecznych, których temperatura i moc zmieniają się w ciągu dnia. Obieg solarny ma własny czynnik, dopuszczalne ciśnienia, temperatury i zabezpieczenia. Nie zakładamy też, że moc maksymalna kotła lub kolektorów jest dostępna przez cały czas ładowania zasobnika. Dla danego zestawu trzeba porównać charakterystykę źródła z charakterystyką wymiennika i zapotrzebowaniem CWU.

Przy zasilaniu z kotła, pieca, pompy ciepła lub kolektorów trzeba znaleźć w dokumentacji dokładnego wariantu:

• dopuszczalny czynnik po stronie wężownicy lub płaszcza, maksymalne ciśnienie i temperaturę tego obiegu;
• temperaturę zasilania i powrotu oraz wymagany zakres przepływu, przy którym podano moc;
• spadek ciśnienia przy tym przepływie, aby ocenić możliwość pracy pompy obiegowej;
• charakterystykę mocy lub czasu ładowania przy temperaturach, które rzeczywiście osiąga źródło;
• schemat zabezpieczeń i wymagania montażowe właściwe dla źródła oraz zbiornika.

Jest to ważne również dla płaszcza wodnego: ciśnienie i temperatura po jego stronie nie muszą odpowiadać limitom po stronie CWU. Jeżeli producent podaje jedną moc bez warunków jej wyznaczenia, tej liczby nie należy używać jako gwarantowanej wydajności w indywidualnej instalacji.

Praktyczny wniosek: producent musi precyzyjnie określić osobno dopuszczalne ciśnienie i temperaturę każdej przestrzeni oraz warunki, przy których podał moc wężownicy lub płaszcza. Jeżeli karta nie podaje charakterystyki potrzebnej do Twojego punktu pracy, wynik doboru powinien mieć status „do weryfikacji”, zamiast udawać pewność.

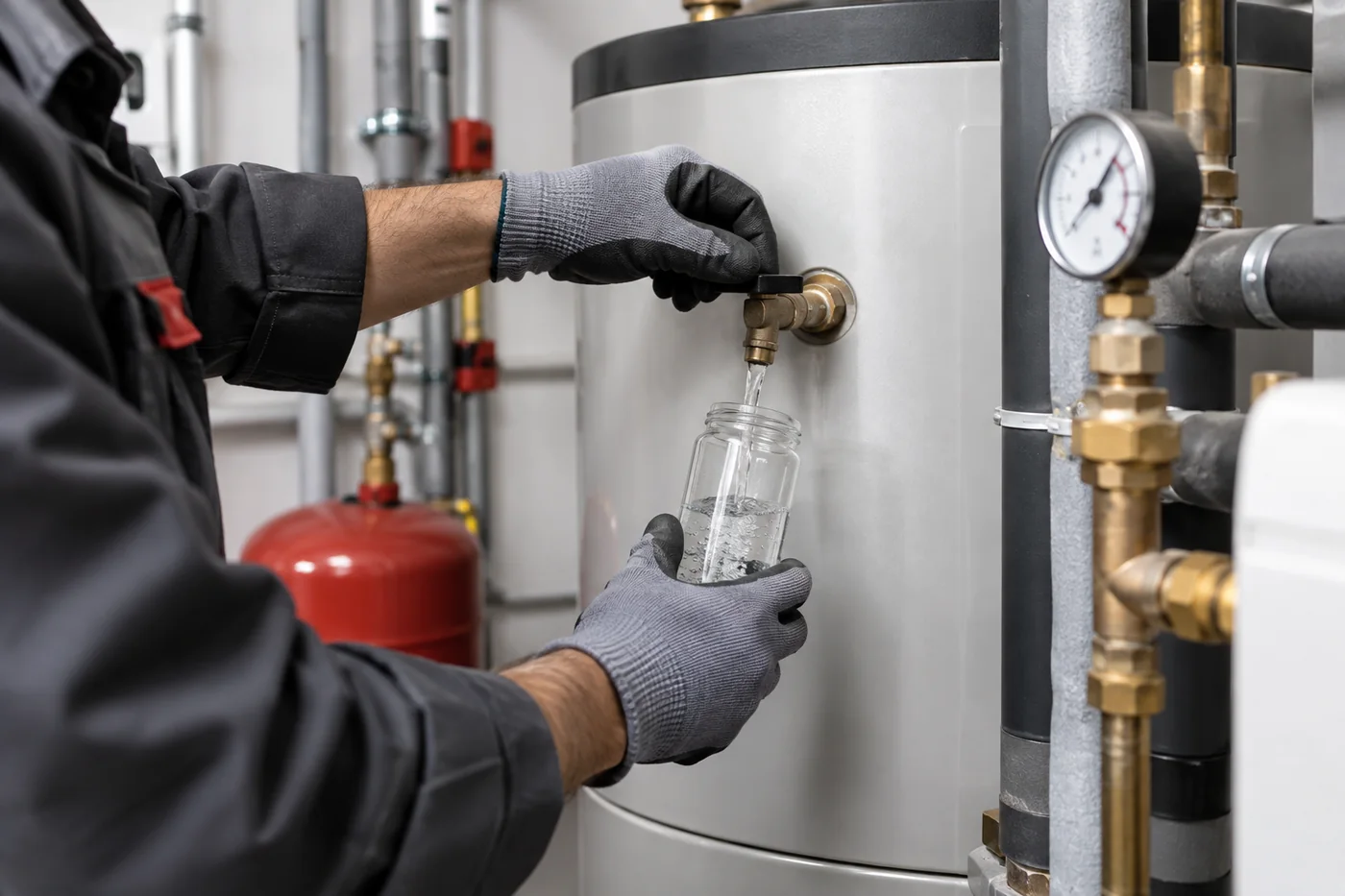

7. Jakość wody decyduje o trwałości i wydajności

Po stronie CWU woda musi być odpowiednia do użytku przez ludzi. Jednocześnie jej skład wpływa na urządzenie. Twardość sprzyja odkładaniu kamienia na powierzchniach grzewczych, co pogarsza wymianę ciepła i może zwiększać opory przepływu. Zawartość chlorków, odczyn pH oraz zgodność materiałów mają znaczenie dla ryzyka korozji. Instrukcja ACV Smart SL podaje osobne wymagania jakościowe i rozróżnia odporność różnych gatunków stali. Te wartości dotyczą wskazanych modeli i materiałów, a nie całego rynku. [2][9]

W zbiorniku emaliowanym trzeba uwzględnić ochronę anodową i jej kontrolę zgodnie z instrukcją danego modelu. Dla stali nierdzewnej też trzeba sprawdzić warunki producenta — samo hasło „nierdzewny” nie gwarantuje odporności na każdą wodę. Przy nowych instalacjach znaczenie ma również zgodność materiałów rur i armatury. Podręcznik projektowy Stiebel Eltron omawia wpływ właściwości wody i kombinacji materiałów na korozję. [6]

Po stronie CO wymagania są inne niż dla wody wodociągowej. W zamkniętym obiegu problemami są między innymi tlen wnikający do instalacji, osady, produkty korozji i niekontrolowane uzupełnianie wodą. Zalecenia dla wody napełniającej oraz ewentualnego uzdatniania należy odczytać z dokumentacji kotła, pompy ciepła, bufora i pozostałych elementów. Viessmann odwołuje się przy tym do wytycznych VDI 2035. [3]

Nie istnieje jedna uniwersalna recepta „zmiękczyć do zera”. Potrzebna jest analiza lokalnej wody i porównanie jej z wymaganiami konkretnego zbiornika, źródła ciepła i materiałów instalacji. Wynik badania wody jest częścią doboru technicznego, nie dodatkiem po awarii.

8. Sygnały, które warto sprawdzić przed wymianą urządzenia

• Woda pojawia się przy zaworze bezpieczeństwa podczas grzania: sprawdź przebieg ciśnienia, ciśnienie zasilania, reduktor, zawór zwrotny i naczynie przeponowe. Sam zawór może być sprawny.
• Ciśnienie CO spada: sprawdź szczelność, odpowietrzenie i naczynie. Ciągłe dopuszczanie świeżej wody może nasilać problemy z osadami i korozją.
• CWU nagrzewa się wolno: sprawdź temperatury zasilania i powrotu, przepływ przez wężownicę, zabrudzenie i warunki katalogowej mocy. Sama nominalna moc kotła nie rozstrzyga przyczyny.
• Na armaturze lub grzałce tworzy się kamień: sprawdź rzeczywistą twardość i pozostałe parametry wody, a następnie wymagania producenta.
• Pojawiają się szumy lub uderzenia: uwzględnij prędkość przepływu, reduktor, szybkie zamykanie zaworów i możliwe uderzenie hydrauliczne. [5]

Szczegółową procedurę dla spadku ciśnienia i wypływu przy bojlerze opisaliśmy już w artykule „Spadek ciśnienia przy bojlerze CWU”. Tutaj skupiamy się na granicach pracy całego układu i danych potrzebnych do doboru.

9. Jakie dane przygotować do bezpiecznego doboru?

Przyślij pełny symbol urządzenia i instrukcję producenta; wskaż, gdzie są obiegi CWU, CO, solarne i wężownice. Dodaj wysokość instalacji, ciśnienia odczytane przy zimnym i rozgrzanym układzie wraz z miejscem pomiaru, temperatury i planowane przepływy. Warto podać model źródła ciepła, rodzaj armatury zabezpieczającej, dane naczynia wzbiorczego oraz wynik badania wody lub raport wodociągów. W instalacji z pompą ciepła lub kolektorami potrzebna jest charakterystyka źródła w rzeczywistych warunkach pracy.

Interex Katowice dobiera układ, a nie pojedynczą liczbę z katalogu. Porównujemy granice ciśnienia każdego obiegu, temperatury, przepływy, moc wymiany i jakość wody. Dopiero z tej całości wynika, czy zbiornik, bufor, wężownica, źródło ciepła i zabezpieczenia do siebie pasują. Porozmawiaj z technikiem: 602 551 555.

Źródła techniczne

1. Kospel, SWVPC — dane techniczne części CWU i bufora CO.
2. ACV, Smart SL 320–600, instrukcja, str. 10–11.
3. Viessmann, zasobniki buforowe wody grzewczej.
4. Caleffi, naczynie wzbiorcze do CWU — rozszerzalność wody.
5. Caleffi, reduktory ciśnienia w instalacjach wody użytkowej — diagnostyka i uderzenie hydrauliczne.
6. Stiebel Eltron, Podręcznik projektowania c.w.u., wydanie dostarczone Interex, rozdział „Instalacja c.w.u.”, str. 51–55. Fragment dotyczy m.in. zabezpieczeń i właściwości wody; przy projektowaniu instalacji w Polsce należy stosować aktualne wymagania i DTR wybranego urządzenia.
7. Kospel, SWK Termo Top — powierzchnia i moc wężownicy wraz z warunkami pomiaru.
8. Cordivari, katalog zasobników i buforów — wykresy wydajności wymiennika.
9. Viessmann, wpływ twardości wody na osady i wymianę ciepła.

Artykuł objaśnia zasady doboru. Podane przykłady modeli i wartości są przypisane do wskazanych kart producentów; nie są uniwersalnymi nastawami instalacji.
