Tic TocOgrzewanie akumulacyjne można dobrać osobno dla każdego mieszkania
Przy budynku podzielonym na cztery lokale praktyczne jest rozdzielenie ogrzewania na osobne obwody, osobne pomiary zużycia energii i osobne sterowanie. W tym przykładzie każdy lokal ma jeden piec akumulacyjny dynamiczny STIEBEL ELTRON SHF jako ogrzewanie podstawowe, grzejnik Ensto Beta w sypialni do dogrzania nocnego oraz trzy punkty sterowania internetowego Raychem SENZ-WIFI.
Wpis jest anonimowy. Nie publikujemy danych klienta, adresu, numerów seryjnych urządzeń ani wewnętrznego parametru obliczeniowego. To przykład informacyjny, nie projekt OZC ani projekt instalacji elektrycznej.

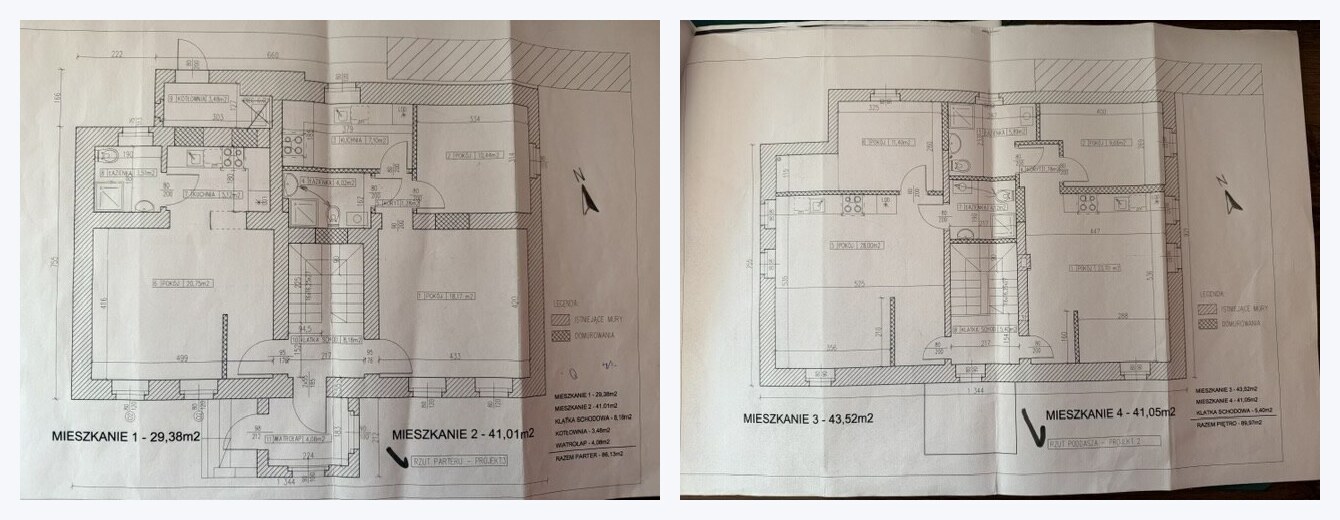

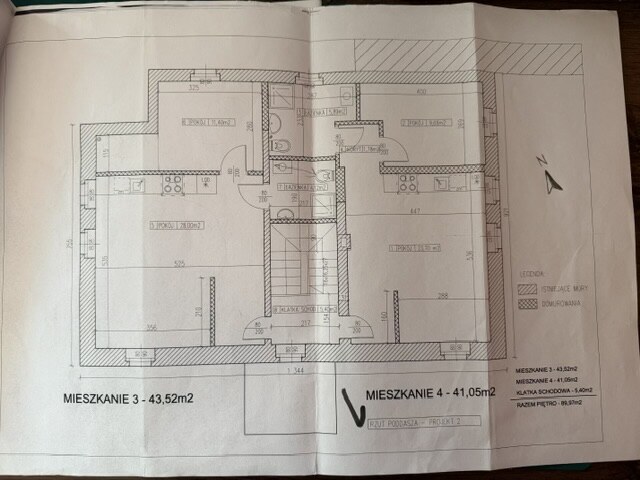

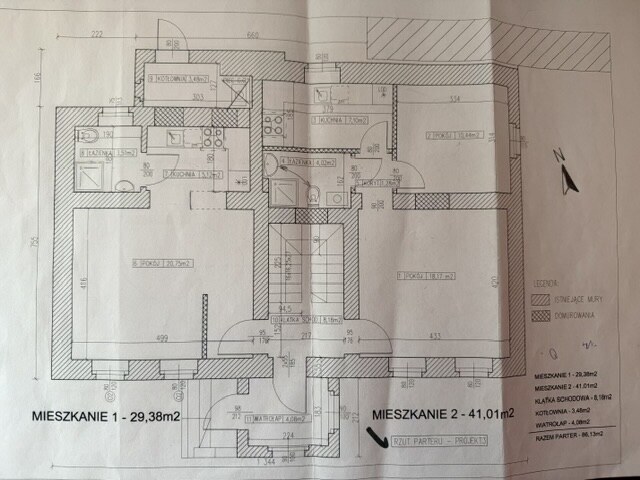

Oryginalne podkłady z rzutów
Wstępny dobór dla 4 mieszkań
Piec SHF przyjmujemy jako podstawowe źródło ciepła w największym pokoju / strefie dziennej. Do mocy pieca doliczamy komunikację lokalu, czyli przedpokój / hol. Sypialnia dostaje osobny mały grzejnik elektryczny Ensto Beta uruchamiany głównie na noc. W każdym mieszkaniu przewidziano trzy sterowniki SENZ-WIFI oraz jeden podlicznik energii.
| Lokal | Powierzchnia z rzutu | Moc orientacyjna | Piec podstawowy | Grzejnik sypialni | Sterowanie WiFi | Pomiar energii | Wartość brutto |
|---|---|---|---|---|---|---|---|
| Mieszkanie 1 - parter | 29,38 m2 | 4,58 kW | SHF 5000 piec akumulacyjny - Stiebel Eltron 1 szt., 5,00 kW | Ensto Beta BETA-BT-EB 1 szt., 1,0-1,5 kW | Raychem SENZ-WIFI 3 szt. x 500,00 zł brutto | 1 szt. podlicznik energii, typ do potwierdzenia po sprawdzeniu rozdzielnicy | 7 302,01 zł brutto |
| Mieszkanie 2 - parter | 41,01 m2 | 6,40 kW | SHF 7000 piec akumulacyjny - Stiebel Eltron 1 szt., 7,00 kW | Ensto Beta BETA-BT-EB 1 szt., 1,5 kW | Raychem SENZ-WIFI 3 szt. x 500,00 zł brutto | 1 szt. podlicznik energii, typ do potwierdzenia po sprawdzeniu rozdzielnicy | 8 704,00 zł brutto |
| Mieszkanie 3 - piętro | 43,54 m2 | 6,79 kW | SHF 7000 piec akumulacyjny - Stiebel Eltron 1 szt., 7,00 kW | Ensto Beta BETA-BT-EB 1 szt., 1,5 kW | Raychem SENZ-WIFI 3 szt. x 500,00 zł brutto | 1 szt. podlicznik energii, typ do potwierdzenia po sprawdzeniu rozdzielnicy | 8 704,00 zł brutto |
| Mieszkanie 4 - piętro | 41,05 m2 | 6,40 kW | SHF 7000 piec akumulacyjny - Stiebel Eltron 1 szt., 7,00 kW | Ensto Beta BETA-BT-EB 1 szt., 2,0 kW | Raychem SENZ-WIFI 3 szt. x 500,00 zł brutto | 1 szt. podlicznik energii, typ do potwierdzenia po sprawdzeniu rozdzielnicy | 8 704,00 zł brutto |
| Razem urządzenia i sterowanie do 4 mieszkań | 26,00 kW SHF | 4 szt. | 12 szt. | 4 szt. do wyceny | 33 414,01 zł brutto | ||
Układ 1 x SHF 5000 + 3 x SHF 7000 daje łącznie około 26 kW mocy pieców akumulacyjnych. To wariant zgodny z założeniem: jeden piec podstawowy na mieszkanie, a sypialnie dogrzewane osobnymi grzejnikami nocnymi.
Najważniejsza jest rozdzielnica: osobne podliczniki, osobne zabezpieczenia, obciążenie faz, przewody zasilające, tor sterowania i pomiary ochronne. Sterownik WiFi nie powinien bezpośrednio przełączać mocy pieca 400 V; do tego stosuje się właściwy tor wykonawczy, np. stycznik.
Ceny urządzeń użytych w wariancie
| Pozycja | Użycie w wariancie | Cena brutto / szt. |
|---|---|---|
| SHF 5000 piec akumulacyjny - Stiebel Eltron | 1 szt. w wariancie | 5 092,00 zł brutto |
| SHF 7000 piec akumulacyjny - Stiebel Eltron | 3 szt. w wariancie | 6 493,99 zł brutto |
| BETA-BT-EB grzejnik elektryczny - Ensto | 4 szt. w wariancie | 710,01 zł brutto |
| SENZ-WIFI termostat internetowy - Raychem | 12 szt. w wariancie, cena kosztorysowa wg założenia | 500,00 zł brutto |
| Piece STIEBEL ELTRON SHF | 24 573,99 zł brutto | 1 x SHF 5000 oraz 3 x SHF 7000 |
| Grzejniki Ensto Beta | 2 840,02 zł brutto | 4 szt., po jednym w sypialni |
| Sterowniki Raychem SENZ-WIFI | 6 000,00 zł brutto | 12 szt., po 3 szt. na mieszkanie, przyjęto 500,00 zł brutto/szt. |
| Podliczniki energii | do wyceny | 4 szt., po jednym dla każdego mieszkania; typ do potwierdzenia po oględzinach rozdzielnicy |
| Razem urządzenia i sterowanie bez podliczników, montażu i prac elektrycznych | 33 414,01 zł brutto | brutto |
Zakres strony elektrycznej
- cztery osobne tory rozliczenia energii - po jednym podliczniku dla każdego mieszkania,
- osobne obwody 400 V dla pieców akumulacyjnych SHF i osobne obwody 230 V dla grzejników sypialni,
- sterowanie internetowe SENZ-WIFI dla każdej zaplanowanej strefy, z wykonaniem toru mocy przez właściwy aparat w rozdzielnicy,
- weryfikacja dostępnego przydziału mocy, układu sieci, zabezpieczenia przedlicznikowego i możliwości równomiernego obciążenia faz,
- sprawdzenie istniejącej automatyki ładowania, sygnału taryfowego i możliwości jej pozostawienia albo przebudowy,
- pomiary ochronne po wykonaniu: ciągłość PE, impedancja pętli zwarcia, RCD, rezystancja izolacji i protokół.
Istniejące piece traktujemy jako urządzenia około 10-letnie. Nie rekomendujemy ich demontażu i ponownego montażu w nowym układzie, ponieważ nie znamy rzeczywistego czasu pracy, liczby cykli ładowania, stanu grzałek, wentylatorów, izolacji akumulacyjnej, ograniczników temperatury ani regulatorów.
Dodatkowo ich moc i liczba nie odpowiadają wstępnemu zapotrzebowaniu czterech mieszkań po podziale na osobne lokale. Reinstalacja przeniosłaby na nową instalację ryzyko awarii, niedogrzania pomieszczeń i problemów z późniejszą odpowiedzialnością serwisową. Zdjęć tabliczek znamionowych nie publikujemy, ponieważ zawierają numery urządzeń.
Wszystkie ceny publikowane w tym wpisie są cenami brutto. Ceny pieców SHF i grzejników Ensto Beta pochodzą z kart produktów Interex. Cena SENZ-WIFI w tym wariancie została przyjęta kosztorysowo zgodnie z założeniem handlowym. Transport, wniesienie, demontaż starych pieców, montaż, uruchomienie, podliczniki, aparatura rozdzielcza, przewody i pomiary wymagają osobnej wyceny po oględzinach.
