To nie był kosmetyczny serwis. W dużej kotłowni sama wymiana części nie wystarcza, jeżeli w zasobniku zalega kamień, osad i stara grzałka pracowała latami w trudnych warunkach.

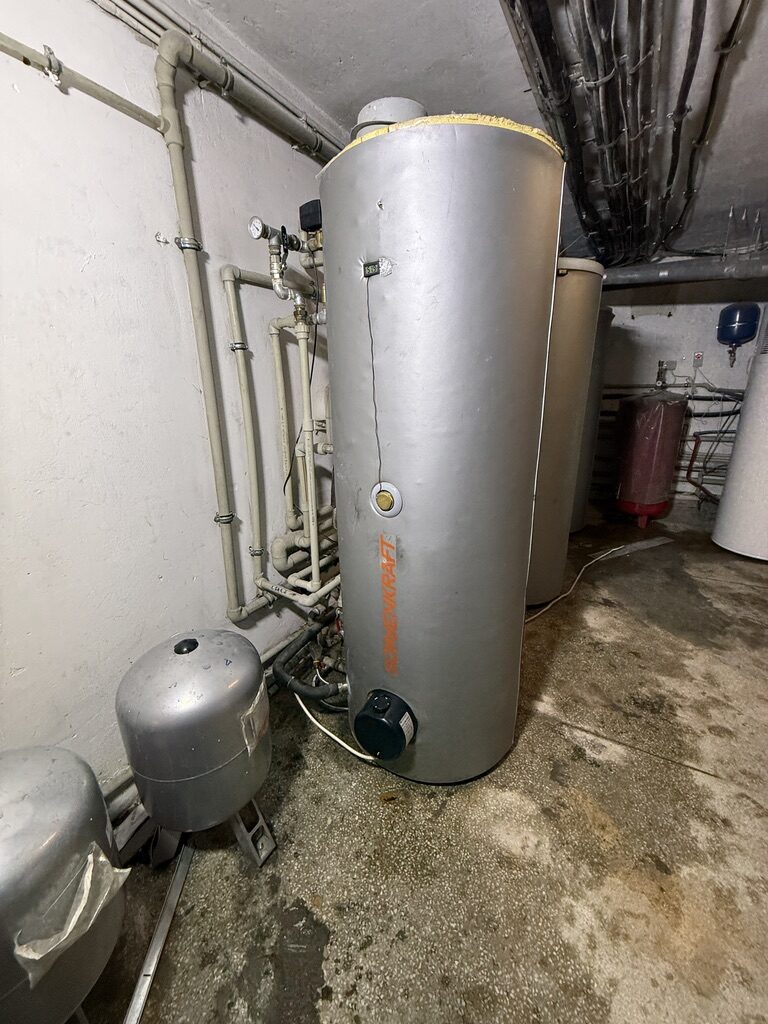

W zasobniku Sonnenkraft 500 l wymieniony został kołnierz grzewczy z grzałką. Równie ważna była jednak praca ukryta w środku: odkamienianie, czyszczenie dna zasobnika, płukanie oraz kontrola elektryczna po uruchomieniu.
Według informacji z obiektu łączna ilość wody w układzie wynosi około 2700 l. Przy takiej pojemności kamień na grzałce, osady w zasobniku, straty na cyrkulacji i słaba izolacja nie są drobiazgami. To realny koszt energii, dłuższy czas nagrzewania i większe ryzyko awarii.
1. Kotłownia i układ CWU

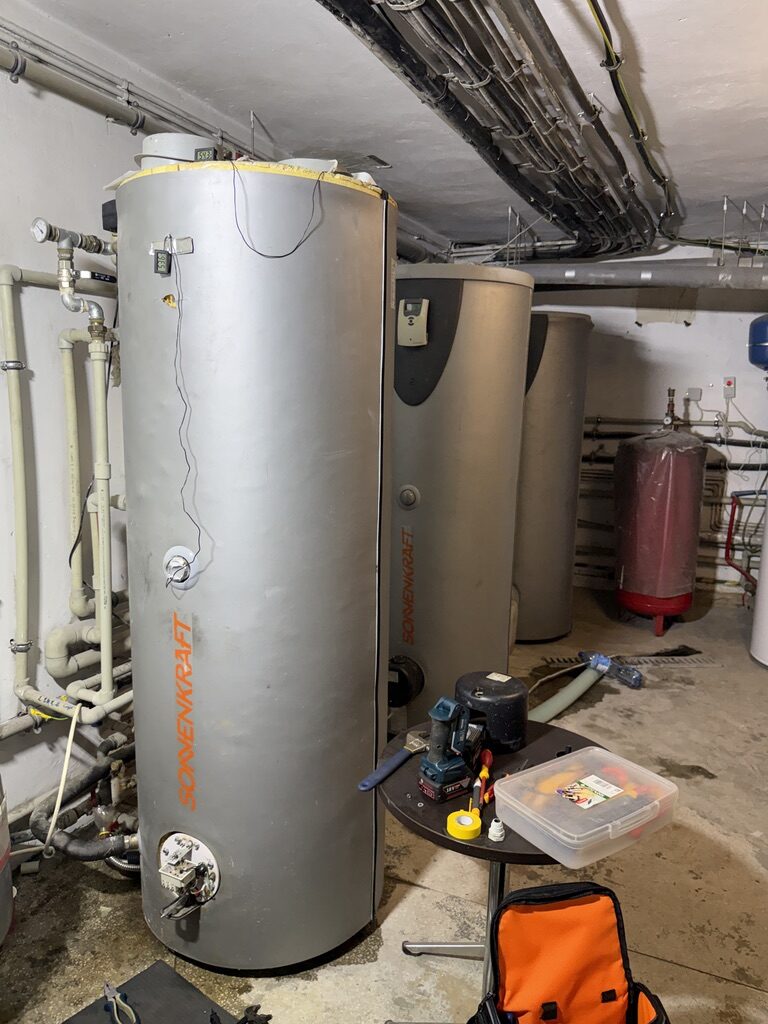

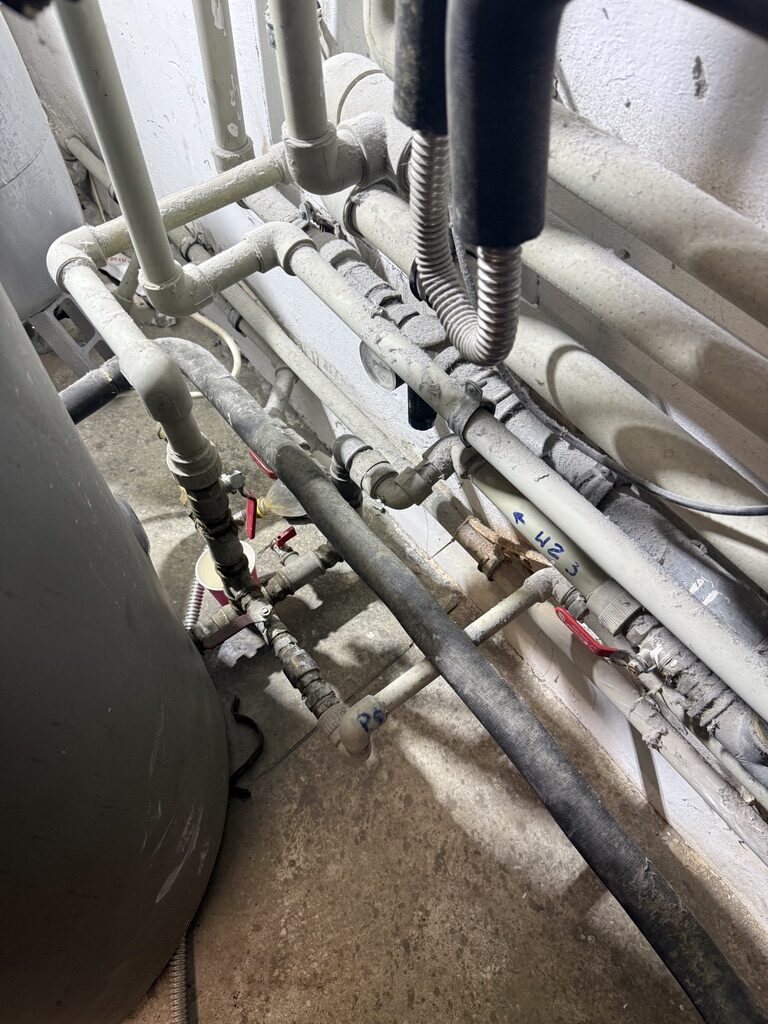

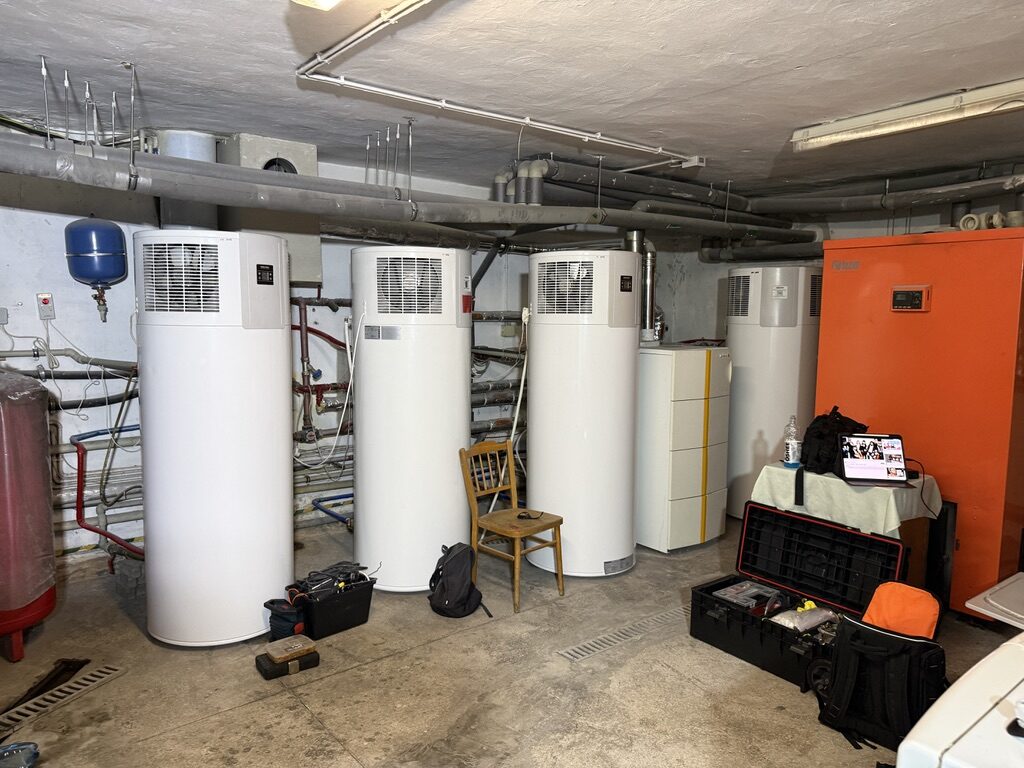

Na zdjęciach widać rozbudowaną kotłownię z kilkoma dużymi zasobnikami / podgrzewaczami CWU, naczyniami przeponowymi, instalacją cyrkulacji, rozdzielnią elektryczną, odpływami w posadzce i automatyką podtrzymania temperatury.
To nie jest mała instalacja domowa, w której awaria jednego elementu ma ograniczony zasięg. Przy układzie o pojemności około 2700 l liczy się regularny serwis, czysta wymiana ciepła i kontrola strat na cyrkulacji oraz rurociągach.
2. Dane urządzeń i numery odczytane ze zdjęć
| Element | Dane odczytane | Uwagi techniczne |
|---|---|---|
| Zasobnik CWU | Sonnenkraft, pojemność 500 l według zakresu prac | Tabliczka znamionowa samego zbiornika nie była czytelna na zdjęciach. |

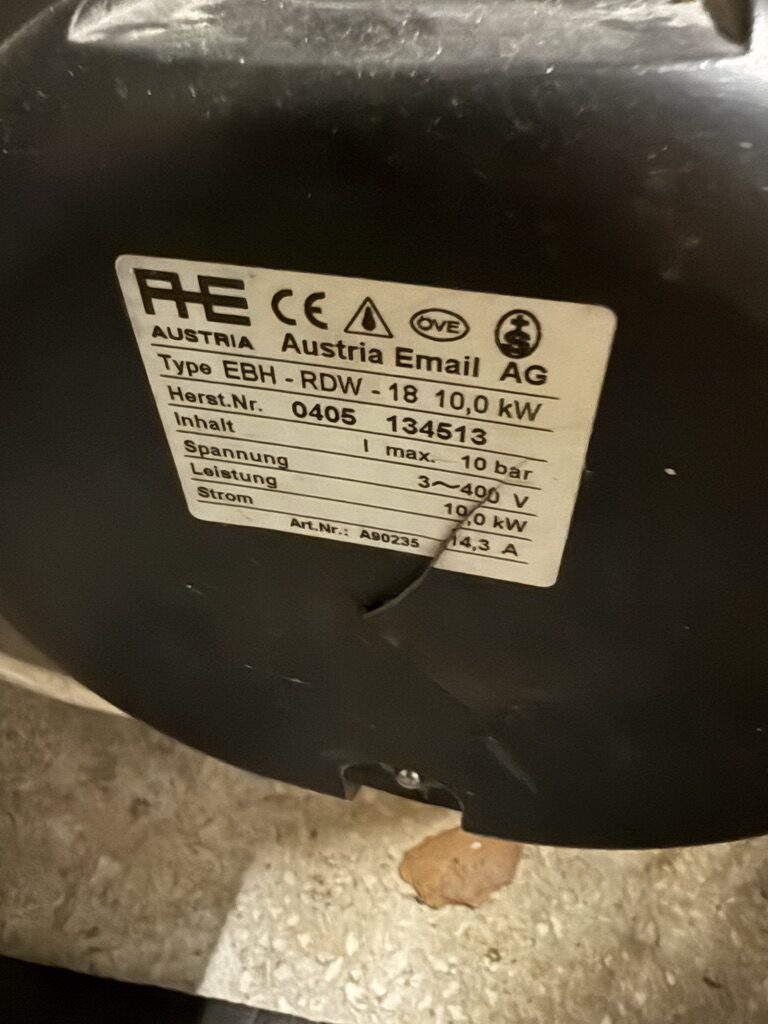

| Stary kołnierz / grzałka | Austria Email AG, typ EBH-RDW-18, 10,0 kW, 3~400 V, 14,3 A, maks. 10 bar, Art.Nr A90235, Herst.Nr widoczny jako 0405 / 134513 | Element był mocno oblepiony kamieniem i osadami. |

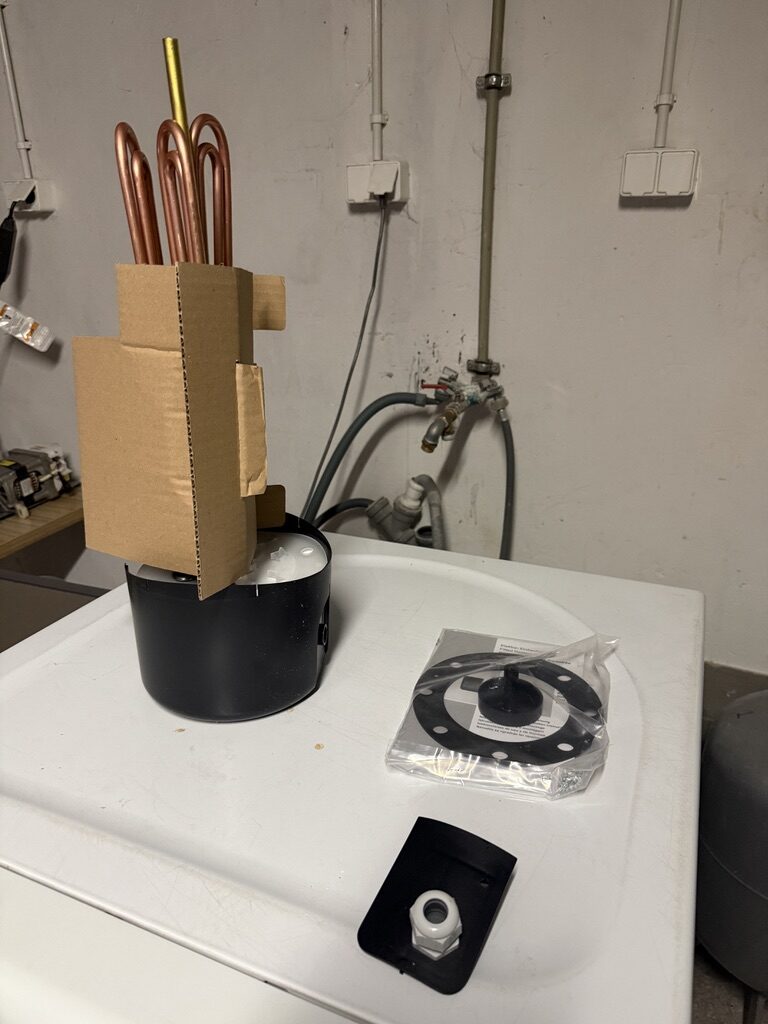

| Nowy kołnierz / grzałka | Austria Email AG, typ EBH-RDW-18, 10,0 kW, 3/400 V, 14,3 A, IPX4, 1,0 MPa, Art.Nr A90235 / 902350, Herst.Nr 26080185016 | Parametry są zgodne z wymaganą mocą grzewczą 10 kW. |

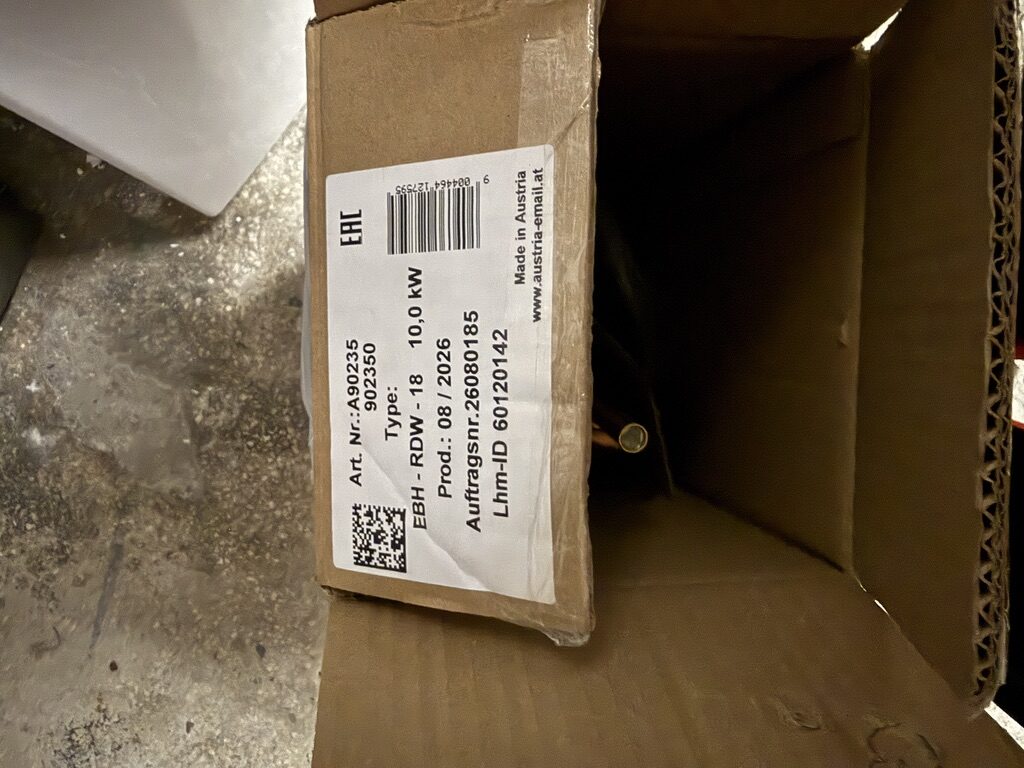

| Etykieta opakowania | Prod.: 08/2026, Auftragsnr.: 26080185, Lhm-ID: 60120142 | Dane identyfikacyjne nowego elementu do dokumentacji serwisowej. |
| Podtrzymanie temperatury CWU | nVent Raychem HWAT-ECO, widoczna temperatura utrzymania 43 st. C | System wspiera utrzymanie temperatury na instalacji CWU / cyrkulacji. |
3. Co zostało zastane po demontażu

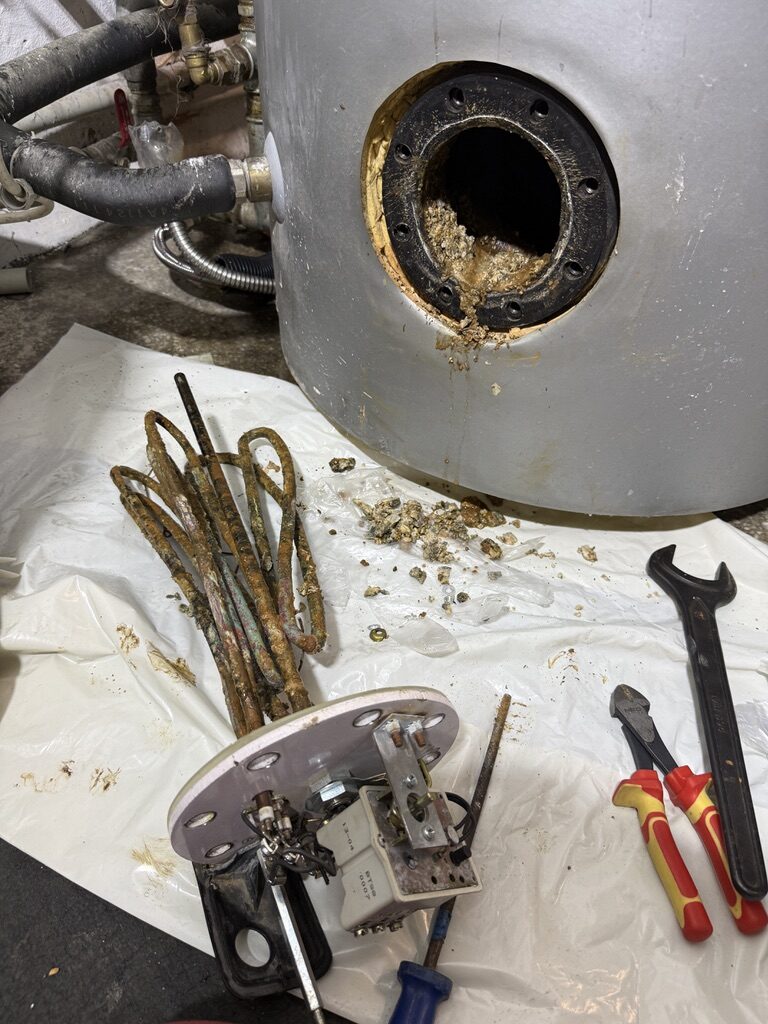

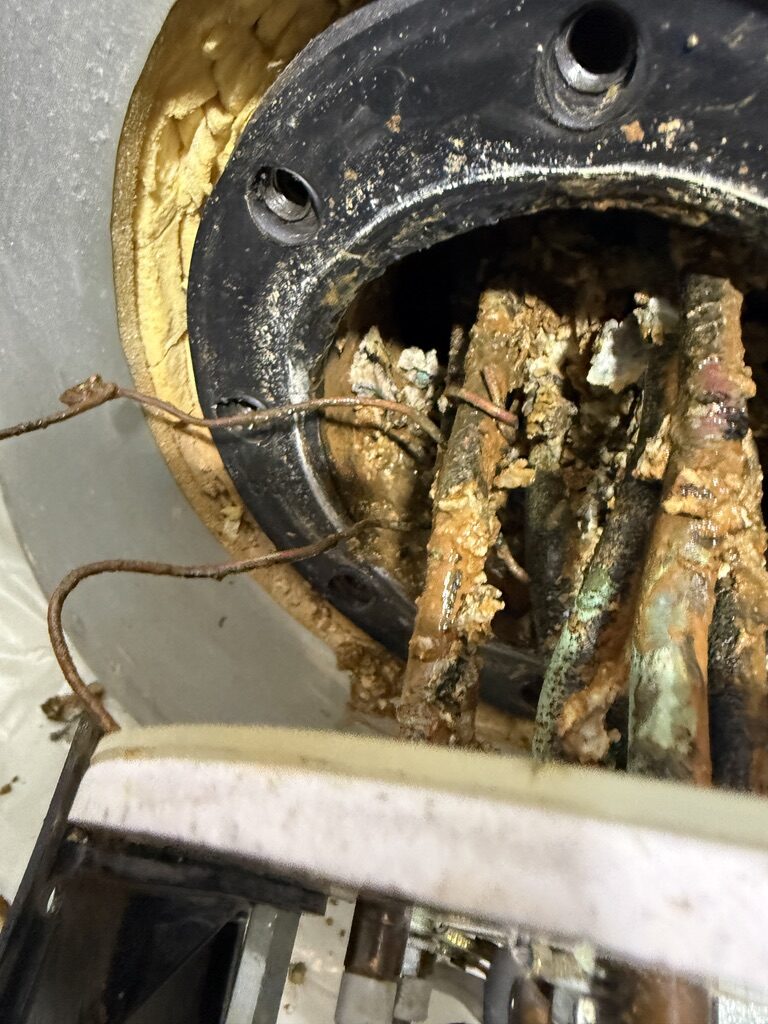

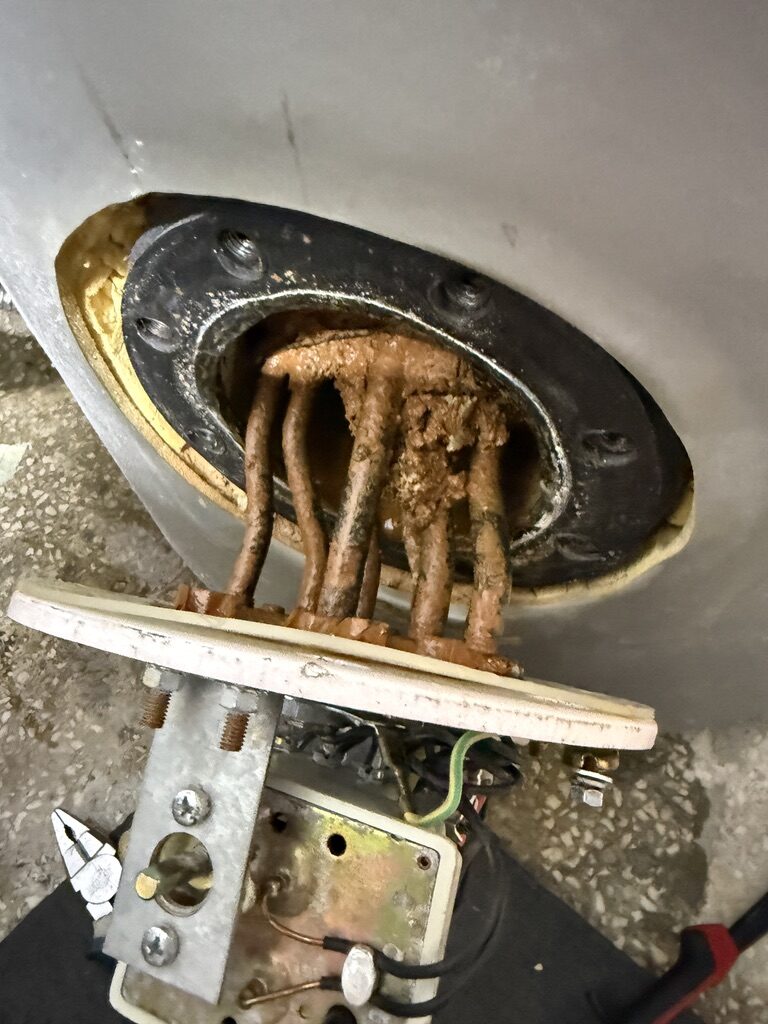

Po demontażu starego kołnierza widoczna była duża ilość kamienia kotłowego i osadów mineralnych. Osad znajdował się bezpośrednio w strefie pracy grzałki oraz przy otworze kołnierza. Na elementach metalowych widoczne były naloty i ślady zużycia.
Najważniejszy wniosek: kamień kotłowy działa jak izolator. Grzałka pobiera prąd, ale gorzej oddaje ciepło do wody. W efekcie lokalnie się przegrzewa, pracuje ciężej i szybciej ulega uszkodzeniu.
4. Zakres wykonanych czynności
| Etap | Czynność | Cel techniczny |
|---|---|---|
| 1 | Zabezpieczenie miejsca pracy i odłączenie zasilania | Bezpieczny demontaż elementu grzejnego. |
| 2 | Redukcja ciśnienia i przygotowanie zasobnika | Ograniczenie ryzyka niekontrolowanego wycieku. |
| 3 | Demontaż starego kołnierza grzewczego | Dostęp do strefy grzałki i dna zasobnika. |
| 4 | Mechaniczne usunięcie osadów i kamienia | Przywrócenie prawidłowego odbioru ciepła i przygotowanie powierzchni pod uszczelnienie. |

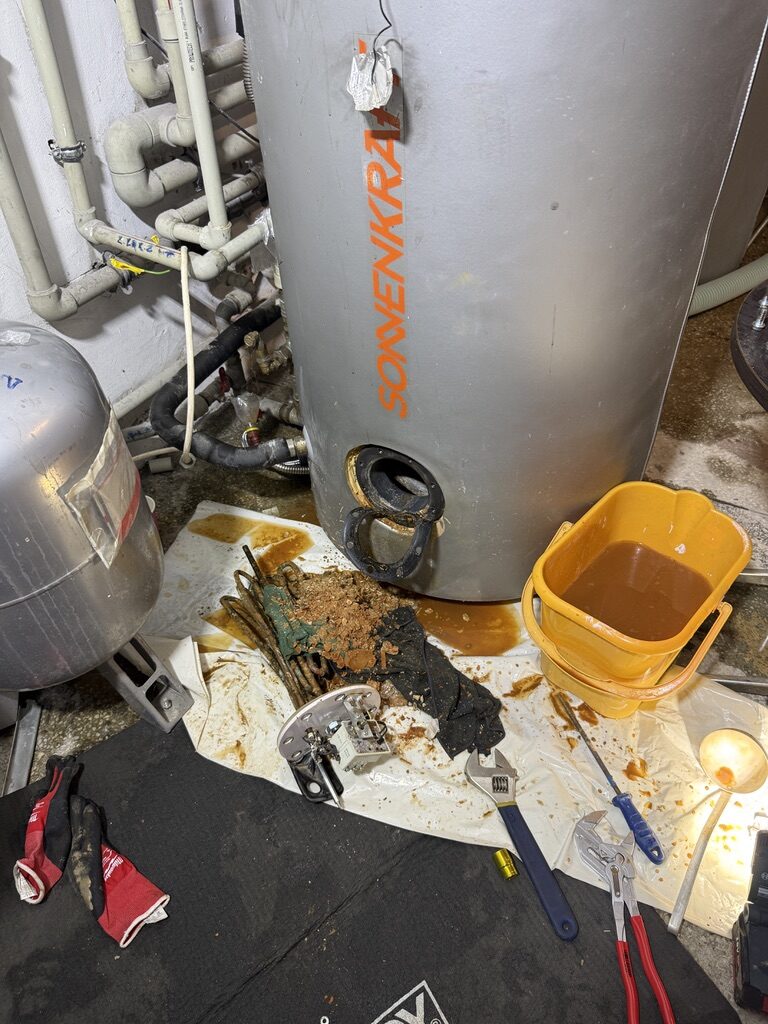

| 5 | Czyszczenie i płukanie zasobnika | Usunięcie luźnych osadów z dolnej części zbiornika. |
| 6 | Płukanie układu / płukanie TEX zgodnie z zakresem prac | Wypłukanie zanieczyszczeń z obiegu objętego serwisem. |

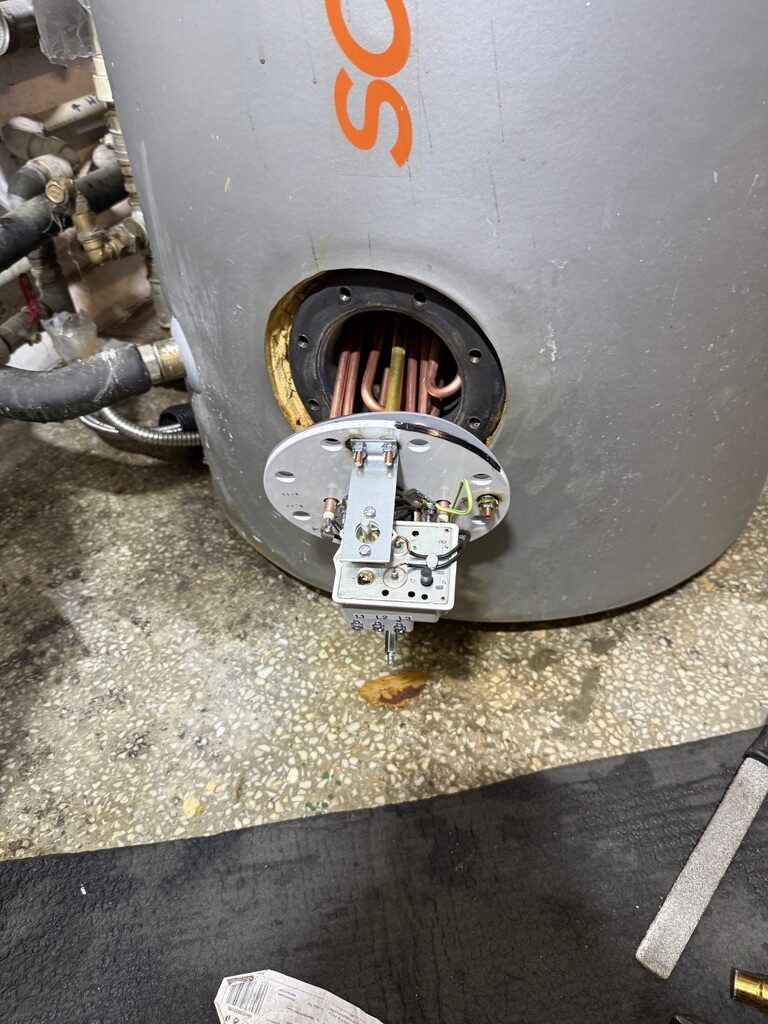

| 7 | Montaż nowego kołnierza Austria Email EBH-RDW-18 10 kW | Przywrócenie sprawnego źródła grzania w zasobniku. |

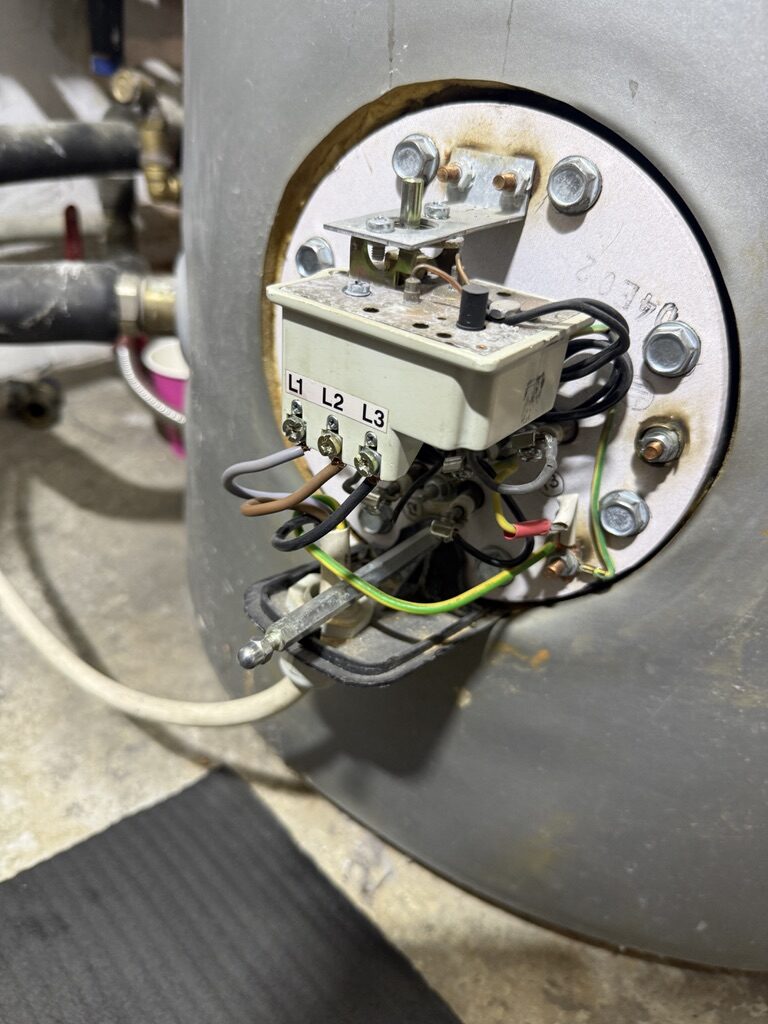

| 8 | Podłączenie L1/L2/L3 oraz PE, napełnienie i odpowietrzenie | Przygotowanie do pracy pod obciążeniem. |
| 9 | Kontrola szczelności i pomiary po uruchomieniu | Potwierdzenie szczelności oraz zgodności obciążenia z tabliczką. |
5. Pomiary po uruchomieniu

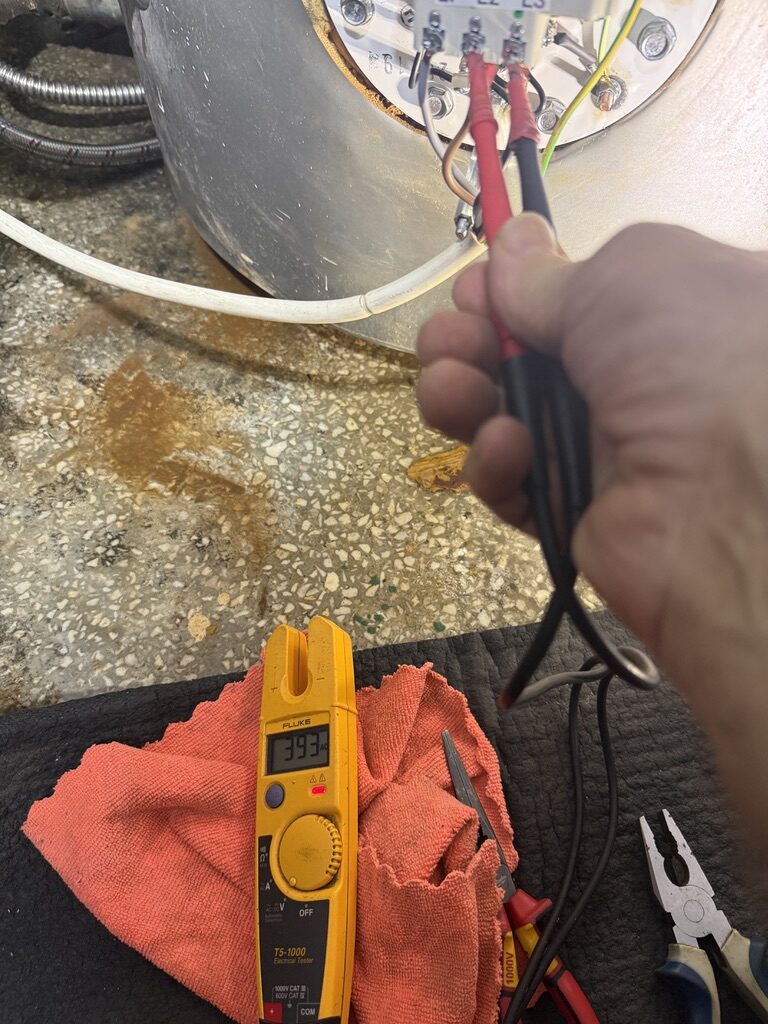

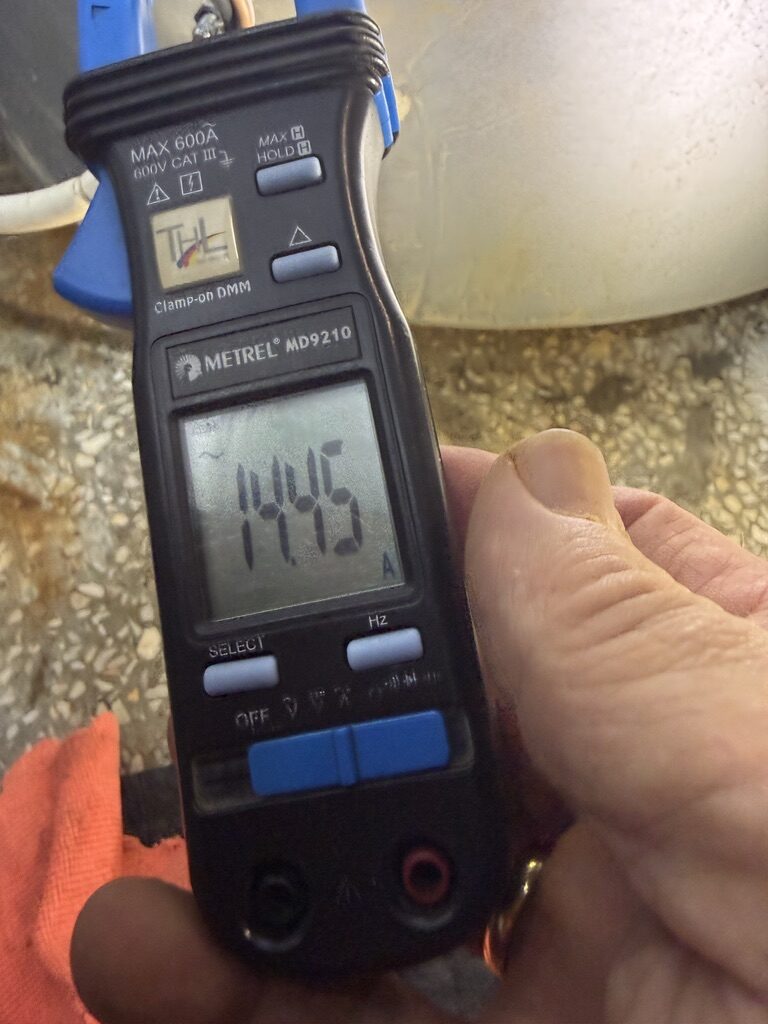

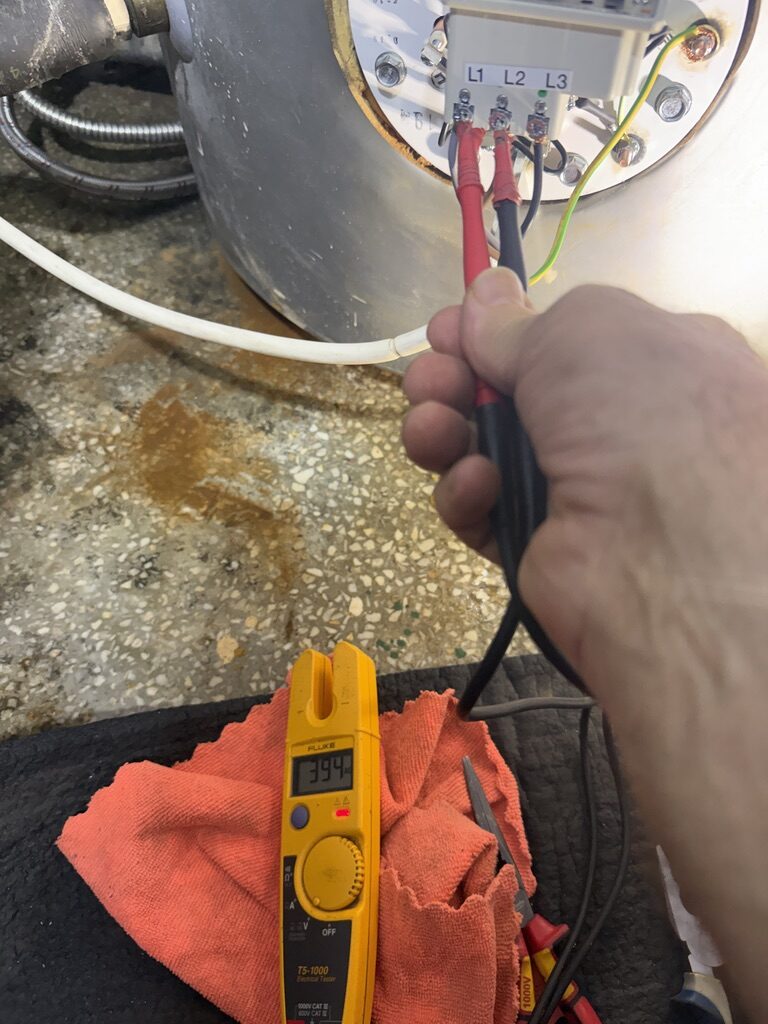

Po montażu wykonano pomiary kontrolne napięć międzyfazowych i prądów roboczych. Odczyty ze zdjęć pokazują napięcia około 392-394 V oraz prądy około 14,4-14,8 A.
| Pomiar | Wynik | Ocena |
|---|---|---|
| Napięcie międzyfazowe | około 392 V | Prawidłowe dla zasilania 3~400 V. |
| Napięcie międzyfazowe | około 393 V | Prawidłowe dla zasilania 3~400 V. |
| Napięcie międzyfazowe | około 394 V | Prawidłowe dla zasilania 3~400 V. |
| Prąd roboczy | około 14,44-14,76 A | Zgodne z grzałką 10 kW / 400 V. |
| Nastawa HWAT-ECO | 43 st. C | Podtrzymanie temperatury CWU / cyrkulacji. |
Obliczenie kontrolne dla grzałki trójfazowej: I = P / (sqrt(3) x U) = 10000 W / (1,732 x 400 V) = około 14,4 A. Odczytane prądy są zgodne z tabliczką znamionową EBH-RDW-18 10,0 kW.
6. Dlaczego samo założenie nowej grzałki nie wystarcza
Kamień izoluje grzałkę
Element pobiera energię, ale warstwa osadu pogarsza oddawanie ciepła do wody. To podnosi temperaturę samej grzałki.
Osad zostaje w strefie grzania
Jeżeli zasobnik nie zostanie wyczyszczony, nowy element od początku pracuje w złych warunkach.
Duża pojemność zwiększa koszt błędu
Przy około 2700 l wody każde wychłodzenie i każda strata ciepła mają wyraźny koszt energetyczny.
Uszczelnienie wymaga czystej strefy
Osad przy kołnierzu może utrudnić prawidłowe doszczelnienie i zwiększyć ryzyko przecieku.
Pomiary zamykają serwis
Po montażu trzeba sprawdzić napięcia, prądy i zachowanie układu pod obciążeniem.
HWAT nie naprawia zasobnika
Podtrzymanie temperatury działa poprawnie wtedy, gdy źródło ciepła, izolacja i instalacja są w dobrym stanie.
7. Na deser: Raychem HWAT-ECO

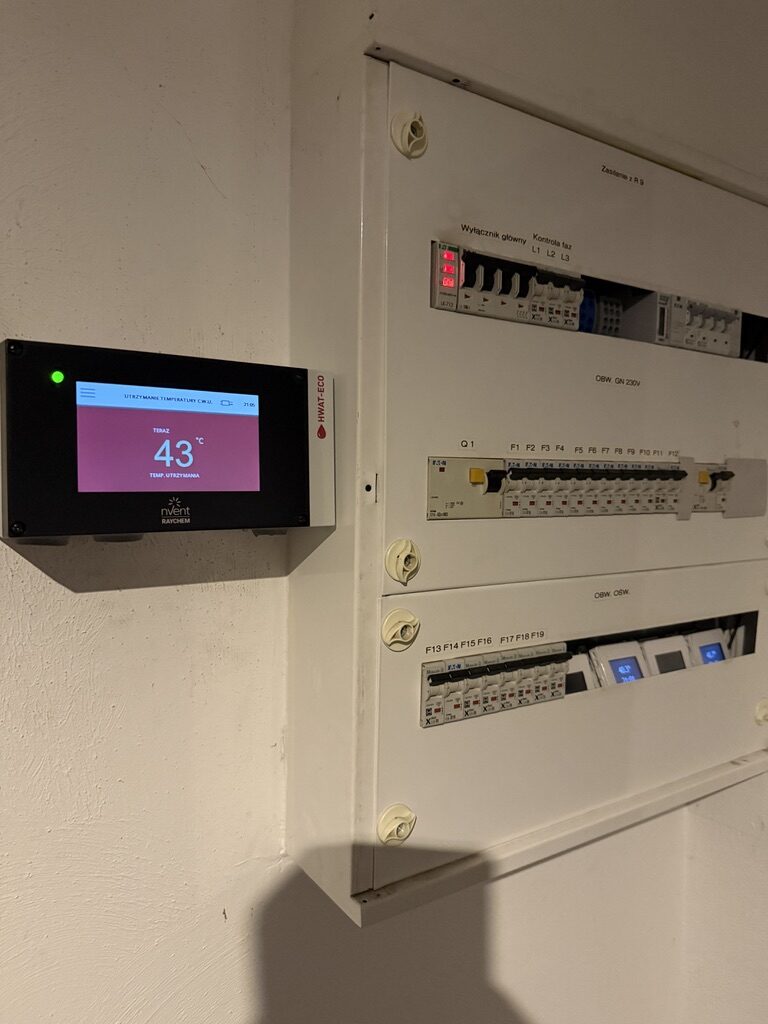

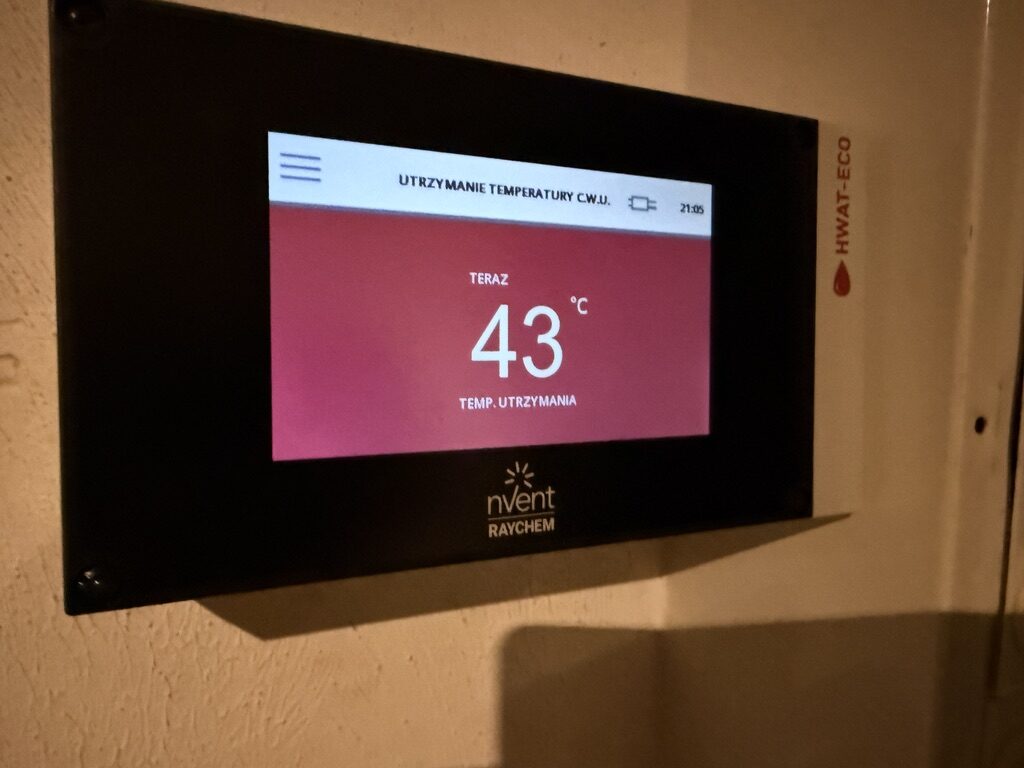

W kotłowni pracuje system nVent Raychem HWAT-ECO do podtrzymania temperatury CWU. Na sterowniku widoczna była temperatura utrzymania 43 st. C.
Przy dużej instalacji i długich odcinkach cyrkulacji taki system ma sens, ale pod jednym warunkiem: rury muszą być dobrze zaizolowane, a zasobniki i elementy grzejne muszą być sprawne. HWAT pomaga utrzymać temperaturę na instalacji, ale nie kompensuje zakamienionej grzałki ani brudnego zasobnika.
8. Wnioski techniczne
| Wniosek | Znaczenie dla eksploatacji |
|---|---|
| Wymiana kołnierza była technicznie uzasadniona | Stary element był mocno zakamieniony, a osady ograniczały prawidłową wymianę ciepła. |
| Czyszczenie i płukanie były częścią naprawy | Bez usunięcia kamienia nowa grzałka pracowałaby od razu w złym środowisku. |
| Pomiary potwierdziły pracę nowej grzałki | Prąd około 14,4 A odpowiada mocy 10 kW przy zasilaniu trójfazowym 400 V. |
| Kotlownia wymaga regularnej obsługi | Przy około 2700 l wody zaniedbania szybko przekładają się na koszt, czas nagrzewania i ryzyko awarii. |
| HWAT-ECO jest uzupełnieniem układu CWU | System podtrzymania temperatury poprawia komfort i ogranicza wychładzanie, ale wymaga sprawnego źródła ciepła oraz izolacji rur. |
Uwaga serwisowa: materiał jest opisem konkretnego przypadku technicznego i nie zastępuje dokumentacji producenta ani oględzin instalacji. Dobór elementów, sposób czyszczenia i kolejność prac muszą wynikać z rzeczywistego stanu zasobnika, armatury, zabezpieczeń i instalacji elektrycznej.
Interex Katowice - serwis zasobników CWU, ogrzewania elektrycznego i Raychem HWAT
W takich pracach liczy się nie tylko część zamienna, ale cały proces: diagnostyka, demontaż, czyszczenie, płukanie, pomiary, uruchomienie i odpowiedzialność za pracę układu po serwisie.
Opracowanie: Interex Katowice, Mariusz Czapnik. Zdjęcia pokazują elementy techniczne kotłowni i nie zawierają danych prywatnych klienta.
