1244-006432 i 2000003971: ta sama cena w sklepie, ale inna logika systemu
Wniosek od razu: tych numerów nie należy traktować jako identycznych rozdzielnic. W Interex mają tę samą cenę, bo nowy kierunek ofertowy został ustawiony na poziomie starej pozycji, ale technicznie różnią się sterowaniem, zakresem zastosowania, komunikacją i doborem czujników.

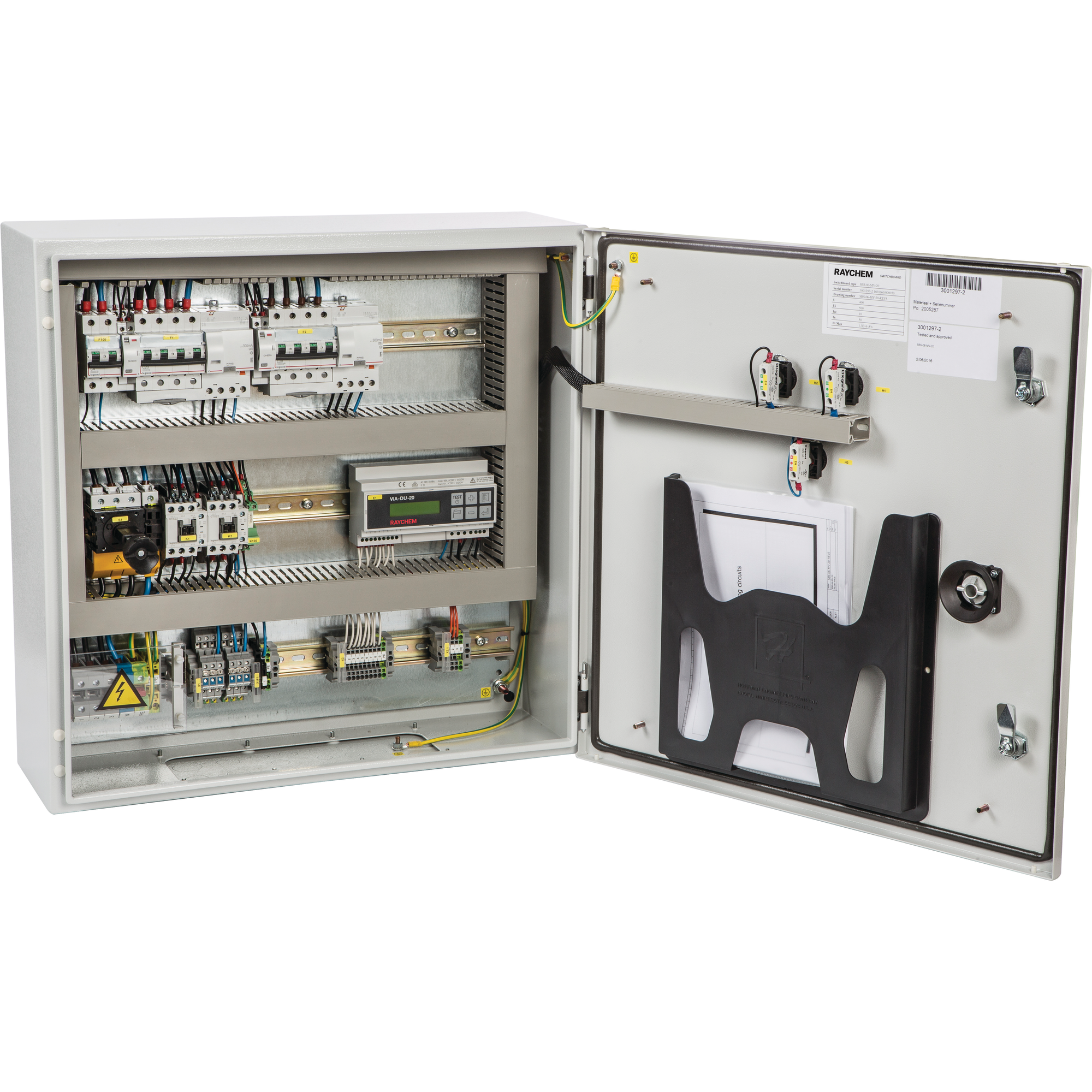

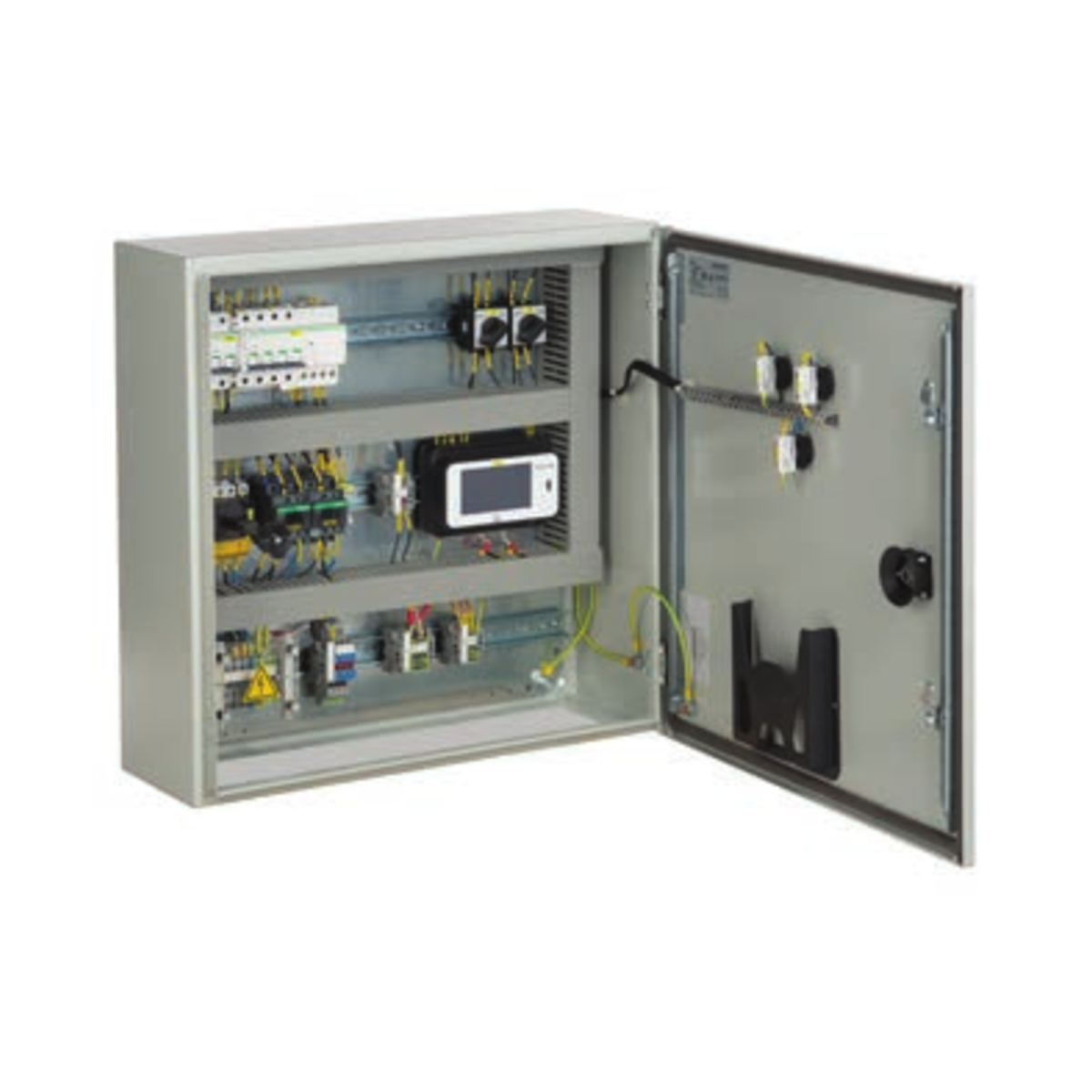

Porównanie dotyczy dwóch aktywnych kart Interex: 1244-006432 / SBS-09-CM-20 oraz 2000003971 / SBS-SMDI-E650C-9X20A.
Porównanie wprost
| Cecha | 1244-006432 | 2000003971 | Znaczenie dla klienta |
|---|---|---|---|
| Nazwa Interex | SBS-09-CM-20 - rozdzielnica EM2-CM - Chemelex Raychem | SBS-SMDI-E650C-9X20A - rozdzielnica zasilająco-sterująca - Chemelex Raychem | To dwie różne rodziny rozdzielnic. |
| Symbol producenta | SBS-09-CM-20 | SBS-SMDI-E650C-9X20A | Stary symbol jest związany z EM2-CM; nowy z Elexant 650c. |
| Numer katalogowy | 1244-006432 | 2000003971 | Numery nie są zamienne 1:1 bez sprawdzenia projektu. |
| EAN | 5414506011388 | 5414506025149 | Inne identyfikatory magazynowe i katalogowe. |
| Cena Interex | 38 519,91 zł brutto / 31 317,00 zł netto | 38 519,91 zł brutto / 31 317,00 zł netto | Cena jest taka sama, ale zakres techniczny nie jest taki sam. |
| Sterownik | VIA-DU-20 multi-sensor control unit | Elexant 650c-Modbus | Nowy wariant ma nowocześniejszą automatykę i komunikację Modbus. |
| Komunikacja BMS | Nie traktujemy jej jako głównej cechy tej starej serii. | Modbus RTU przez RS-485, do monitoringu, konfiguracji i integracji z BMS. | Dla obiektów z BMS naturalnym kierunkiem jest 2000003971. |
| Liczba obwodów | 7-9 obwodów dla EM2-CM | maksymalnie 9 obwodów, 20 A | Na papierze podobna liczba obwodów, ale inna rodzina systemu. |
| Zasilanie rozdzielnicy | 400 V, 3 fazy | 400 VAC, 3P/N/PE | W obu przypadkach wymagany jest właściwy dobór zasilania i zabezpieczeń. |
| Napięcie obwodu grzejnego | 230 V | 230 V | To podobieństwo nie oznacza automatycznej zamienności. |
| Zabezpieczenia | Wyłączniki C i RCD 30 mA w panelu | Wyłączniki C i RCD 30 mA w panelu | Obie rozdzielnice są systemowe, a nie tylko pustą obudową. |
| Obudowa | Metal, RAL 7035, IP65, montaż wewnętrzny | Metal, RAL 7035, IP65, montaż wewnętrzny | Podobna klasa obudowy, ale inne sterowanie i logika systemu. |
| Wymiary / masa | 600 x 600 x 210 mm, ok. 45 kg | 800 x 800 x 210 mm, ok. 54 kg dla grupy 9xXXA | Nowa rozdzielnica jest większa i cięższa. |
| Czujniki | System czujników dla VIA-DU-20 / EM2-CM trzeba potwierdzić w zakresie dostawy. | Czujniki wilgotności i temperatury zamawiane osobno. | Nie wolno zakładać, że sama rozdzielnica zawiera komplet czujników. |
| Typowe zastosowanie | EM2-CM, ogrzewanie powierzchni zewnętrznych. | Dachy, rynny, rampy, podjazdy, powierzchnie zewnętrzne, BMS. | 2000003971 jest szerszym i aktualniejszym kierunkiem doboru. |
Najważniejsze: ta sama cena nie oznacza tej samej funkcji. Stara pozycja 1244-006432 jest historycznie powiązana z SBS-09-CM-20 i EM2-CM. Nowa pozycja 2000003971 to SBS-SMDI-E650C-9X20A z Elexant 650c-Modbus i możliwością integracji z BMS.
Co mówi dokumentacja techniczna?
SBS-09-CM-20
Dokumentacja SBS-XX-CM-20 opisuje tę serię jako panele do maksymalnie 18 obwodów mat EM2-CM. Pozycja 1244-006432 to wariant dla 7-9 obwodów EM2-CM.
SBS-SMDI-E650C
Chemelex opisuje serię SBS-SMDI-E650C jako gotowe panele do odladzania dachów, rynien i topienia śniegu na powierzchniach zewnętrznych, z zabezpieczeniami i sterownikiem Elexant 650c-Modbus.
2000003971
W tabeli referencyjnej producenta 2000003971 to SBS-SMDI-E650C-9X20A: panel dla maksymalnie 9 obwodów grzejnych po 20 A, z Elexant 650c-Modbus.
Jakie ampery: 16 A, 20 A czy 32 A?
Tu jest sedno różnicy: stara rozdzielnica SBS-09-CM-20 / 1244-006432 jest wariantem rodziny CM-20, czyli pracuje w logice 20 A na obwód. Nowa rodzina SBS-SMDI-E650C występuje natomiast w trzech wykonaniach prądowych: 16 A, 20 A i 32 A.
| Rodzina / wariant | Jakie ampery przyjmuje? | Co to znaczy praktycznie? |
|---|---|---|
| SBS-09-CM-20 nr kat. 1244-006432 |
20 A na obwód | Stary wariant jest powiązany z oznaczeniem CM-20. Nie wybiera się tu wersji 16 A albo 32 A w ramach tej samej karty. |
| SBS-SMDI-E650C-9X16A nr kat. 2000003967 |
9 obwodów x 16 A | Wariant dla mniejszych prądów obwodów. Dobry, gdy projekt i przewody grzejne nie wymagają 20 A albo 32 A. |
| SBS-SMDI-E650C-9X20A nr kat. 2000003971 |
9 obwodów x 20 A | To porównywany nowy produkt. Prądowo odpowiada logice 20 A, ale ma nową automatykę Elexant 650c-Modbus i inną rodzinę systemową. |
| SBS-SMDI-E650C-9X32A nr kat. 2000003963 |
9 obwodów x 32 A | Wariant dla większych obciążeń obwodów. Nie należy go wybierać tylko dlatego, że jest "mocniejszy"; wymaga sprawdzenia zasilania, zabezpieczeń, kabli i projektu. |
Wniosek dla oferty: jeżeli klient pyta o zamianę 1244-006432 na 2000003971, to prądowo obie pozycje są w logice 20 A. Różnica nie polega więc na samym amperażu, tylko na sterowaniu, komunikacji, czujnikach i aktualnej rodzinie systemu. Jeżeli projekt wymaga 16 A albo 32 A, trzeba wybrać inny wariant SBS-SMDI-E650C, a nie automatycznie 2000003971.
Logika sterowania i komunikacja
Najważniejsza różnica nie jest w samej cenie ani tylko w amperażu. Stara pozycja 1244-006432 / SBS-09-CM-20 jest powiązana z logiką systemu EM2-CM / CM-20. Nowa pozycja 2000003971 / SBS-SMDI-E650C-9X20A należy do rodziny SBS-SMDI-E650C i pracuje z automatyką Elexant 650c-Modbus.
| Obszar | 1244-006432 / SBS-09-CM-20 | 2000003971 / SBS-SMDI-E650C-9X20A | Wniosek do doboru |
|---|---|---|---|
| Logika systemu | Stara rodzina EM2-CM / CM-20, dobierana do konkretnego układu ogrzewania powierzchni. | Nowa rodzina SBS-SMDI-E650C, panel zasilająco-sterujący z Elexant 650c-Modbus. | To nie jest zamiana po samym numerze katalogowym. Trzeba sprawdzić system, czujniki i schemat. |
| Komunikacja | Nie traktujemy BMS jako głównej cechy starej pozycji w tej ofercie. | Modbus RTU / RS-485 do monitoringu, konfiguracji i integracji z BMS, jeżeli projekt tego wymaga. | Dla nowych obiektów z automatyką budynkową kierunek jest wyraźnie po stronie 2000003971. |
| Czujniki i wejścia | Zakres czujników dla starego układu trzeba potwierdzić pod konkretną dokumentację EM2-CM. | Dobór czujników temperatury/wilgotności i akcesoriów robimy pod Elexant 650c-Modbus oraz rodzaj instalacji: dach, rynny, rampy, podjazdy albo powierzchnie zewnętrzne. | Sama rozdzielnica nie kończy doboru. Kluczowe są czujniki, miejsce montażu i scenariusz pracy. |
| Alarmy i nadzór | Stary układ należy oceniać według dokumentacji istniejącej instalacji i zastosowanego sterownika. | Nowa seria pozwala budować rozwiązanie z nadzorem przez Modbus/BMS oraz z sygnalizacją zależną od konfiguracji panelu i projektu. | Przy modernizacji trzeba sprawdzić, czy klient oczekuje tylko zasilania grzania, czy także monitoringu stanów i alarmów. |
| Strefy pracy | Nie zakładamy automatycznie takiej samej logiki stref jak w nowej serii. | Dla wariantów 9/12 obwodów można projektowo rozważać układ strefowy, ale wymaga to potwierdzenia sterowania, czujników i ewentualnych modułów dodatkowych. | Przed ofertą trzeba ustalić, czy instalacja ma działać jako jedna strefa, czy jako kilka niezależnych obszarów. |
Praktyczna zasada Interex: jeżeli klient ma stary numer 1244-006432, nie zamieniamy go mechanicznie tylko dlatego, że 2000003971 ma tę samą cenę i podobną liczbę obwodów. Najpierw sprawdzamy: prąd obwodów 16/20/32 A, liczbę obwodów, zasilanie, zabezpieczenia, czujniki, wymaganie Modbus/BMS, alarmy, strefy pracy oraz to, czy obiekt jest nowy, czy modernizowany.
Dlaczego 2000003971 jest lepszym kierunkiem do nowych ofert?
- ma aktualny sterownik Elexant 650c-Modbus,
- umożliwia komunikację Modbus RTU / RS-485 z BMS,
- może obsługiwać dachy, rynny, rampy, podjazdy i powierzchnie zewnętrzne,
- w serii SBS-SMDI-E650C producent przewiduje panele 3, 6, 9 i 12 obwodów,
- dla wariantu 9xXXA dokumentacja pokazuje większą obudowę i większą moc grupy niż przy małych panelach,
- jest spójny z nową rodziną czujników E650C-R / E650C-G oraz z aktualną logiką doboru Interex.
Kiedy nie robić zamiany automatycznie?
| Sytuacja | Co sprawdzić przed ofertą |
|---|---|
| Projekt ma wpisane dokładnie 1244-006432 | Czy inwestor wymaga starego symbolu, czy dopuszcza aktualny zamiennik funkcjonalny. |
| Instalacja ma istniejące maty EM2-CM i dokumentację powykonawczą | Liczyć obwody, moc, zabezpieczenia, czujniki, zasilanie i warunki montażu. |
| Obiekt ma BMS | Sprawdzić Modbus, adresację, wymagane alarmy, okablowanie RS-485 i zakres integracji. |
| Klient pyta tylko o cenę | Wyjaśnić, że cena jest taka sama, ale nowa rozdzielnica może wymagać innych czujników i potwierdzenia projektu. |
| Modernizacja starej szafy | Nie porównywać wyłącznie po amperach; sprawdzić miejsce, przewody, obwody, czujniki, styczniki, różnicówki i dokumentację. |
Praktyczny wniosek Interex
Jeżeli klient pyta „czy to jest to samo?” - odpowiedź brzmi: nie. 1244-006432 i 2000003971 mają u nas tę samą cenę, ale 2000003971 jest aktualnym, szerszym i bardziej komunikacyjnym rozwiązaniem. Do nowej oferty rekomendujemy iść w stronę SBS-SMDI-E650C-9X20A, chyba że projekt wymaga dokładnie starego SBS-09-CM-20.
Jakie czujniki można dobrać do nowej rozdzielnicy SBS-SMDI-E650C?
Ważne: przy nowej rozdzielnicy SBS-SMDI-E650C / Elexant 650c-Modbus czujniki dobiera się do aplikacji, a nie tylko do ceny rozdzielnicy. W karcie Chemelex dla SBS-SMDI-E650C czujniki są wskazane jako elementy zamawiane osobno. Dlatego przy ofercie trzeba potwierdzić, czy system dotyczy podjazdu/gruntu, dachu/rynien, samej temperatury powietrza, czy dodatkowych sygnałów alarmowych.
| Zastosowanie | Czujnik / moduł | Kod | Kiedy wybrać |
|---|---|---|---|
| Podjazd, rampa, schody, chodnik, grunt | E650C-G - czujnik temperatury i wilgotności gruntu | 1244-022794 | Do systemów topienia śniegu na powierzchniach. Czujnik mierzy temperaturę i wilgotność w nawierzchni; dobry wybór, gdy sterowanie ma reagować na realne oblodzenie/pokrycie śniegiem, a nie tylko na temperaturę powietrza. |
| Dach, rynna, wpust dachowy, rura spustowa | E650C-R - czujnik temperatury i wilgotności do dachów i rynien | 1244-022795 | Do układów przeciwoblodzeniowych dachu i rynien. Montaż ustala się tak, aby czujnik widział wodę/śnieg w miejscu krytycznym, np. rynna, kosz, wpust albo odcinek odpływu. |
| Pomiar temperatury powietrza / próg pogodowy | GM-TA-AS - czujnik temperatury powietrza w obudowie | 1244-017965 | Gdy sterowanie ma uwzględniać temperaturę otoczenia. Przydatny jako element logiki pogodowej i ograniczenia pracy systemu poza zakresem ryzyka zamarzania. |
| Dodatkowy pomiar temperatury NTC | SENSOR-NTC-10M - dodatkowy czujnik NTC bez obudowy, przewód 10 m | 1244-015847 | Do dodatkowego punktu pomiaru temperatury, gdy projekt wymaga osobnego odczytu. Przed ofertą trzeba potwierdzić miejsce montażu, długość przewodu i zgodność wejścia czujnikowego. |
| Obudowa / serwis czujnika gruntu | E650C-G-HOUSING - zapasowa obudowa i pokrywa do E650C-G | 1244-022796 | Element montażowo-serwisowy do czujnika gruntowego. Warto przewidzieć przy nawierzchniach, gdzie dostęp serwisowy po wykonaniu robót będzie utrudniony. |
| Mocowanie czujnika dach/rynna | E650C-R-BRACKET-ZN albo E650C-R-BRACKET-CU | 1244-022798 / 1244-022799 | Dobór wspornika zależy od miejsca montażu i materiału rynny/dachu. Przy dachach miedzianych nie mieszać materiałów bez sprawdzenia ryzyka korozji galwanicznej. |
| Funkcja ice rain / wejście alarmowe | SM-TF130-DI - moduł zewnętrzny dla Elexant 650c-Modbus | 1244-022836 | To nie jest typowy czujnik temperatury, tylko moduł dla funkcji ice rain i wejścia alarmowego panelu. Dodawać wtedy, gdy projekt wymaga takiej logiki lub sygnału zewnętrznego. |
Który czujnik jest wymagany w danej konfiguracji?
| Konfiguracja instalacji | Wymagany element | Dlaczego | Uwaga projektowa Interex |
|---|---|---|---|
| Podjazd, rampa, schody zewnętrzne, chodnik, strefa najazdowa | E650C-G / 1244-022794 | Wymagany czujnik temperatury i wilgotności gruntu dla automatycznego topienia śniegu/lodu na nawierzchni. | Bez czujnika wilgotności system może pracować zbyt długo albo nie zareagować na realne oblodzenie. Miejsce montażu trzeba dobrać do najzimniejszej i najdłużej mokrej strefy. |
| Dach, rynny, kosze dachowe, wpusty, rury spustowe | E650C-R / 1244-022795 | Wymagany czujnik temperatury i wilgotności dla automatyki dachu/rynien. | Nie montować przypadkowo. Czujnik musi widzieć wodę/śnieg w miejscu krytycznym, np. rynna, kosz, wpust, odpływ lub obszar zalegania śniegu. |
| Podjazd + rynny w jednej inwestycji | E650C-G + E650C-R | To są dwie różne aplikacje: grunt/powierzchnia oraz dach/rynna. Każda wymaga własnego typu czujnika. | Sprawdzić, czy wystarczą 2 strefy Elexant 650c-Modbus, czy przy większej liczbie obwodów/stref trzeba dodać kolejny sterownik albo osobny panel. |
| Dwie niezależne strefy tego samego typu, np. dwa podjazdy albo dwie połacie/rynny | Osobny czujnik dla strefy krytycznej; przy panelach 9/12 obwodów możliwy dodatkowy Elexant 650c-Modbus | Elexant 650c-Modbus może pracować na dwóch grupach/strefach, ale czujnik musi odpowiadać realnym warunkom tej strefy. | Nie zakładać automatycznie, że jeden czujnik obsłuży całą inwestycję. Trzeba sprawdzić nasłonecznienie, odpływ wody, ekspozycję wiatru i podział obwodów. |
| System ma działać tylko według temperatury powietrza | GM-TA-AS / 1244-017965 | Czujnik temperatury powietrza może być wymagany jako element logiki pogodowej lub próg blokady pracy. | GM-TA-AS nie zastępuje E650C-G ani E650C-R, jeżeli wymagane jest automatyczne wykrywanie wilgoci/śniegu/lodu. |
| Dodatkowy punkt pomiaru temperatury, kontrola miejsca technicznego lub projektowy pomiar NTC | SENSOR-NTC-10M / 1244-015847 | Stosować jako dodatkowy czujnik NTC wtedy, gdy dokumentacja lub logika sterowania wymaga osobnego punktu temperatury. | Przed ofertą potwierdzić zgodność wejścia czujnikowego, trasę przewodu, długość kabla, ewentualne przedłużenie i miejsce montażu. |
| Funkcja ice rain, dodatkowy sygnał alarmowy albo wejście zewnętrzne do logiki panelu | SM-TF130-DI / 1244-022836 | Wymagany tylko wtedy, gdy projekt przewiduje funkcję ice rain lub dodatkowy sygnał cyfrowy/alarmowy. | Nie traktować jako zwykłego czujnika temperatury. To moduł zewnętrzny dla konkretnej funkcji Elexant 650c-Modbus. |
| Montaż czujnika E650C-G w nawierzchni | E650C-G-HOUSING / 1244-022796 | Element obudowy/pokrywy do czujnika gruntowego, ważny przy montażu i późniejszym serwisie. | W nawierzchniach betonowych, kostce lub asfalcie zaplanować dostęp serwisowy przed wykonaniem robót. |
| Montaż czujnika E650C-R na dachu/rynnie | E650C-R-BRACKET-ZN / 1244-022798 albo E650C-R-BRACKET-CU / 1244-022799 | Wspornik jest wymagany, gdy miejsce montażu czujnika wymaga stabilnego osadzenia i właściwej wysokości czujnika. | Dobierać materiał wspornika do materiału rynny/dachu. Przy miedzi stosować wariant miedziany albo potwierdzić separację materiałów. |
Szybka zasada doboru: podjazd i nawierzchnia = E650C-G; dach i rynny = E650C-R; temperatura powietrza = GM-TA-AS; dodatkowy pomiar NTC = SENSOR-NTC-10M; ice rain/alarm/wejście zewnętrzne = SM-TF130-DI. Obudowy i wsporniki nie sterują systemem, ale mogą być wymagane do poprawnego montażu czujnika.
Nie zamieniać czujników automatycznie. Przy modernizacji starego SBS-09-CM-20 trzeba sprawdzić istniejące czujniki, przewody, miejsce montażu i dokumentację. Nowa rozdzielnica 2000003971 może być lepszym kierunkiem, ale czujnik gruntowy, dachowy, powietrzny i dodatkowe wejścia dobiera się z projektu instalacji.
Co obejmuje dobór Interex Katowice?
- sprawdzenie, czy potrzebny jest stary wariant SBS-09-CM-20 czy nowy SBS-SMDI-E650C,
- dobór liczby obwodów i prądu obwodów: 16 A, 20 A albo 32 A,
- dobór czujników dach/rynna albo grunt/podjazd,
- sprawdzenie komunikacji BMS/Modbus, alarmów i miejsca montażu,
- montaż, konfiguracja, uruchomienie i pomiary przy usłudze wykonanej przez Interex.
