Tic TocRaychem QuickNet 160 czy 90 W/m²? Warianty i sposoby montażu mat grzewczych
Czy wiesz, że mata grzewcza Raychem QuickNet występuje w dwóch podstawowych wariantach mocy: 160 W/m² i 90 W/m²? To nie jest tylko różnica w „sile grzania”. Od wariantu zależy sposób montażu, dopuszczalne wykończenie podłogi, układ warstw oraz to, czy rozwiązanie nadaje się głównie pod płytki i kamień, czy także pod wybrane podłogi drewniane, laminowane lub winylowe.
W praktyce Interex Katowice dobiera matę nie tylko po powierzchni w metrach kwadratowych. Najpierw sprawdzamy, gdzie mata ma pracować: w kuchni, łazience, przedpokoju, na obecnej posadzce, na jastrychu, na płycie, pod płytkami, pod kamieniem, a czasem pod innym typem wykończenia. Dopiero później wybiera się moc, rozmiar maty, sposób zatopienia przewodu, sterowanie i dokumentację pomiarową.
Dwa warianty Raychem QuickNet: 160 W/m² i 90 W/m²
Producent Chemelex / Raychem opisuje QuickNet jako samoprzylepną, niskoprofilową matę grzewczą do elektrycznego ogrzewania podłogowego. Mata ma około 3,5 mm wysokości, dlatego jest często brana pod uwagę przy remontach, gdzie liczy się poziom drzwi, progów i istniejącej posadzki.
| Wariant | Typowe zastosowanie | Wykończenie podłogi | Co to oznacza dla klienta |
|---|---|---|---|
| QuickNet-P 160 W/m² | szybsze nagrzewanie, komfort pod płytkami, łazienka, kuchnia, wiatrołap, wejście | płytki ceramiczne, marmur, kamień naturalny | dobry wybór tam, gdzie ma być szybkie odczucie ciepłej podłogi i okładzina dobrze przewodzi ciepło |
| QuickNet-N 90 W/m² | łagodniejsze grzanie, także podłoża drewniane i wybrane okładziny o większej wrażliwości na temperaturę | płytki, kamień, a pod określonymi warunkami także parkiet, drewno inżynieryjne, laminat lub winyl | wariant do sytuacji, gdzie trzeba pilnować temperatury podłogi i oporu cieplnego okładziny |
QuickNet 160 według karty danych jest przeznaczony bezpośrednio pod płytki ceramiczne lub kamień naturalny. QuickNet 90 może być stosowany również pod wybrane podłogi drewniane, parkiet, laminat lub winyl, ale tylko przy spełnieniu warunków producenta, w tym ograniczenia oporu cieplnego i prawidłowej warstwy wypełniającej.
Wariant 1: montaż bezpośrednio w kleju pod płytki lub kamień
To najczęściej rozumiany wariant montażu maty grzewczej. Mata jest układana na przygotowanym podłożu, a następnie zatapiana w kleju do płytek lub w odpowiedniej warstwie systemowej. Producent wskazuje, że przy bezpośrednim zatopieniu w kleju mata powinna być przykryta co najmniej 5 mm kleju.
Ten wariant pasuje przede wszystkim do łazienek, kuchni, wiatrołapów, korytarzy, stref wejściowych oraz podłóg z płytką ceramiczną, marmurem lub kamieniem naturalnym.
Przy QuickNet 160 ten układ jest najbardziej typowy, bo 160 W/m² daje szybsze nagrzewanie i dobrze współpracuje z okładzinami, które przewodzą ciepło. Przy QuickNet 90 również można stosować płytki i kamień, jeżeli taki wariant lepiej pasuje do projektu, np. ze względu na mniejszą moc jednostkową.

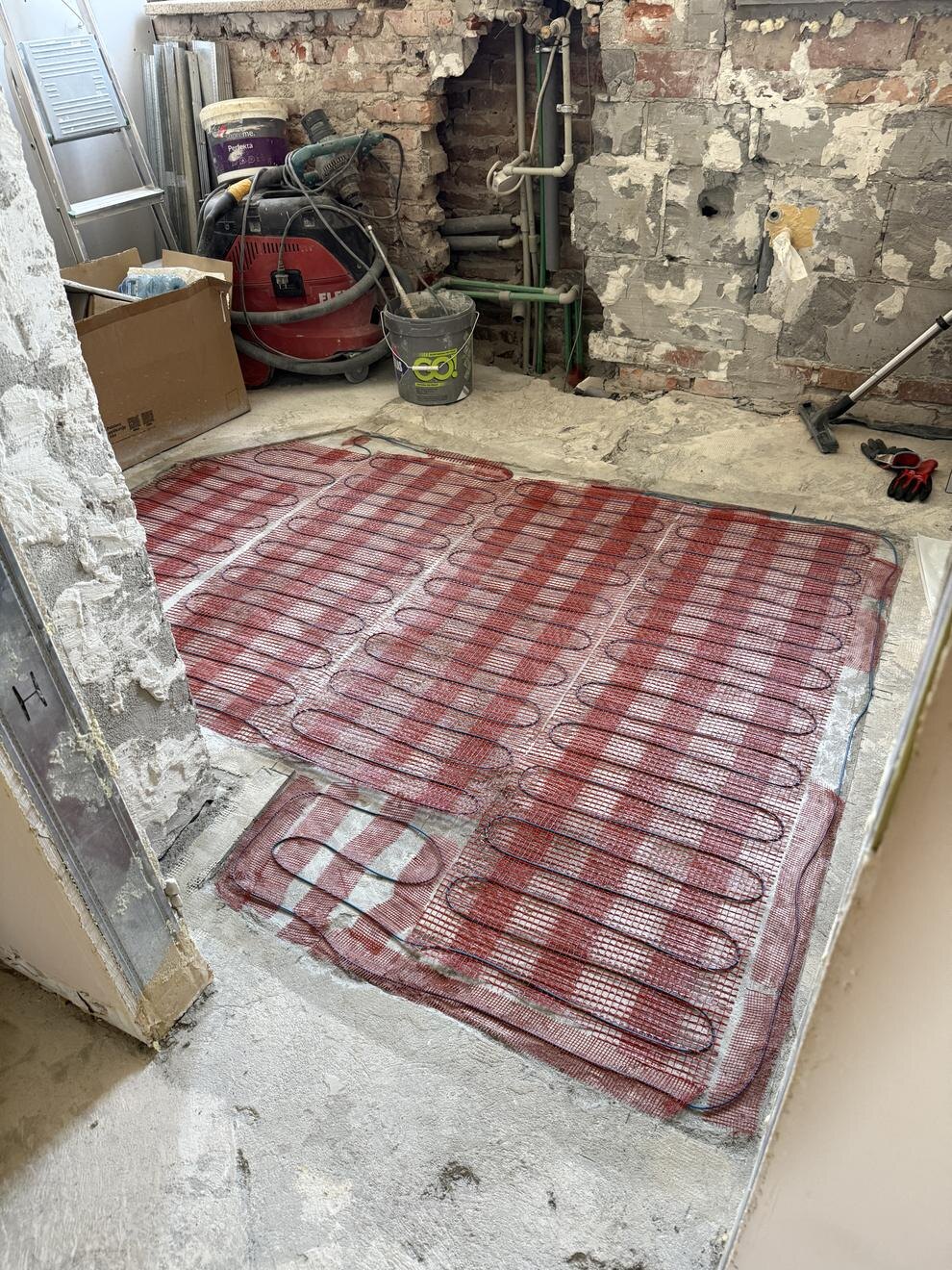

Wariant 2: mata na obecnej posadzce i warstwa wyrównująca
W modernizacji często pojawia się pytanie: czy matę można położyć na obecnej posadzce? Można to rozważyć, ale dopiero po sprawdzeniu podłoża. Producent wymaga, żeby podłoże było czyste, równe, stabilne, sztywne, bez pęknięć, ostrych elementów i substancji ograniczających przyczepność. Większe nierówności powinny być wyrównane przed montażem.

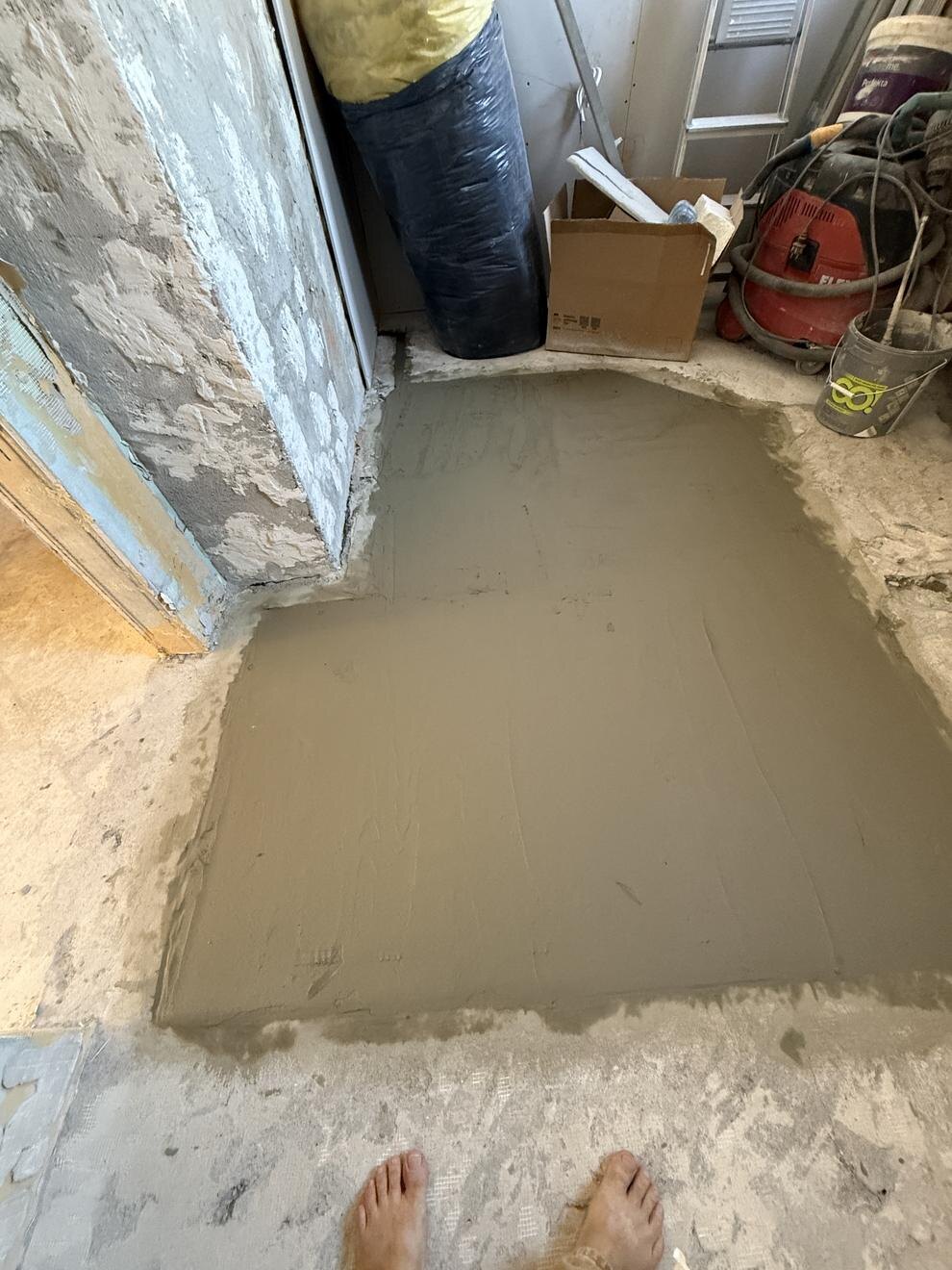

W tym wariancie mata może zostać ułożona na przygotowanej istniejącej posadzce, a następnie przykryta odpowiednim materiałem: masą samopoziomującą, zaprawą, klejem lub innym materiałem przeznaczonym do ogrzewania podłogowego. Ważne jest pełne zatopienie przewodu i brak pustek powietrznych.
Ten sposób ma sens, gdy dom jest zamieszkany i chcemy ograniczyć zakres kucia, trzeba zabezpieczyć przewód przed kolejnymi etapami prac, przygotować równą płaszczyznę pod płytki albo remont obejmuje małe strefy, np. kuchnię i łazienkę po około 3 m².
Nie jest to jednak „uniwersalne zalanie maty czymkolwiek”. Masa, klej lub zaprawa muszą być dopuszczone do ogrzewania podłogowego i dobrane do podłoża oraz okładziny końcowej.
Wariant 3: QuickNet 90 pod wybrane podłogi drewniane, laminat lub winyl
To wariant, w którym trzeba być szczególnie precyzyjnym. QuickNet 90 może być stosowany pod wybrane podłogi drewniane, parkiet, laminat lub winyl, ale producent stawia warunki techniczne. W dokumentacji pojawia się m.in. maksymalny opór cieplny konstrukcji nad matą 0,15 m²K/W, warstwa wypełniająca 15-30 mm oraz ograniczenie temperatury podłogi przez czujnik.
Dla tego wariantu kluczowe są: wybór QuickNet 90, a nie QuickNet 160, kompatybilność okładziny z ogrzewaniem podłogowym, warstwa wypełniająca zgodna z dokumentacją, brak dywanów i elementów blokujących oddawanie ciepła oraz sterowanie termostatem z czujnikiem podłogowym i limitem temperatury.
Producent wskazuje, że QuickNet 160 nie powinien być układany pod podłogami drewnianymi. Dlatego jeżeli klient mówi: „chcę matę pod panel albo drewno”, nie zaczynamy od ceny maty, tylko od sprawdzenia, czy cały układ podłogi jest do tego dopuszczony.
Wariant 4: łazienka, prysznic i pomieszczenia wilgotne
QuickNet może być stosowany w strefach mokrych, ale wtedy projekt warstw musi uwzględniać zabezpieczenia elektryczne, hydroizolację i prawidłowe położenie czujnika. W kartach danych producent wskazuje wymóg zabezpieczenia różnicowoprądowego 30 mA. W układach łazienkowych warstwa hydroizolacji może być elementem systemu pod płytki lub kamień.
W praktyce trzeba osobno rozrysować strefę grzania, miejsce czujnika podłogowego, przejście przewodu zimnego do puszki, strefy bez ogrzewania pod wanną, zabudową i stałymi meblami oraz miejsca, w których nie wolno później wiercić.
Czego nie wolno robić przy matach grzewczych?
Niezależnie od tego, czy mówimy o QuickNet 160, czy QuickNet 90, są zasady wspólne: nie przecina się przewodu grzejnego, nie krzyżuje się przewodu, nie zagęszcza się go bardziej, niż przewiduje fabryczny rozstaw, nie układa się maty pod stałą zabudową i meblami ograniczającymi oddawanie ciepła, nie układa się maty tam, gdzie będą wiercone otwory, nie prowadzi się maty przez dylatacje, nie zostawia się pustek powietrznych i nie pomija się pomiarów przed i po zakryciu.
Jak Interex wykorzystuje zdjęcia i dokumentację przy doborze maty?
Przy modernizacji prosimy klienta o zdjęcia, bo z samego wymiaru „3 m²” nie wynika jeszcze dobór maty. Dwa pomieszczenia o tej samej powierzchni mogą mieć zupełnie inny układ: inne drzwi, odpływy, zabudowę, rury, brodzik, szafki, próg, dylatację albo miejsce planowanego wiercenia.

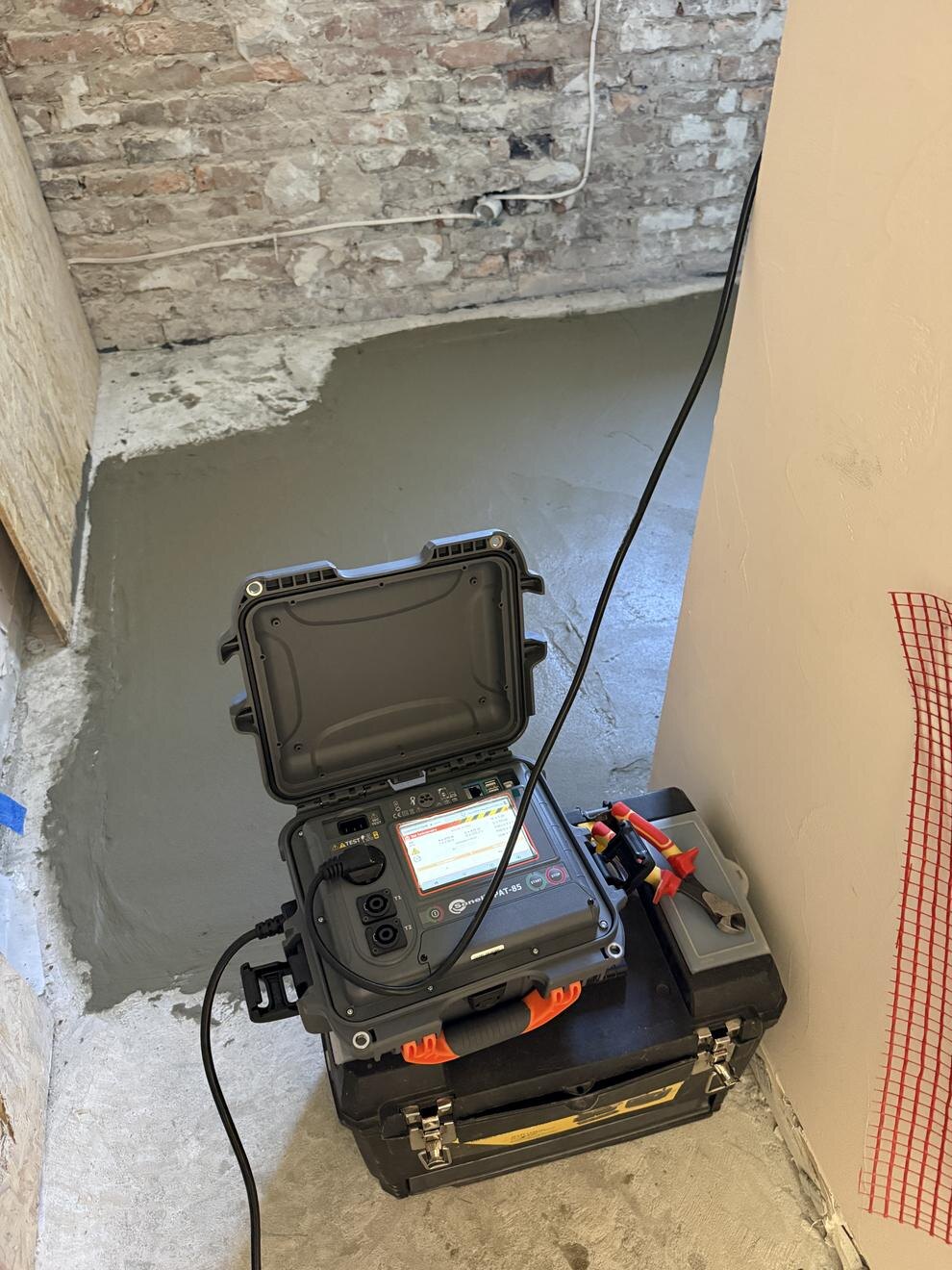

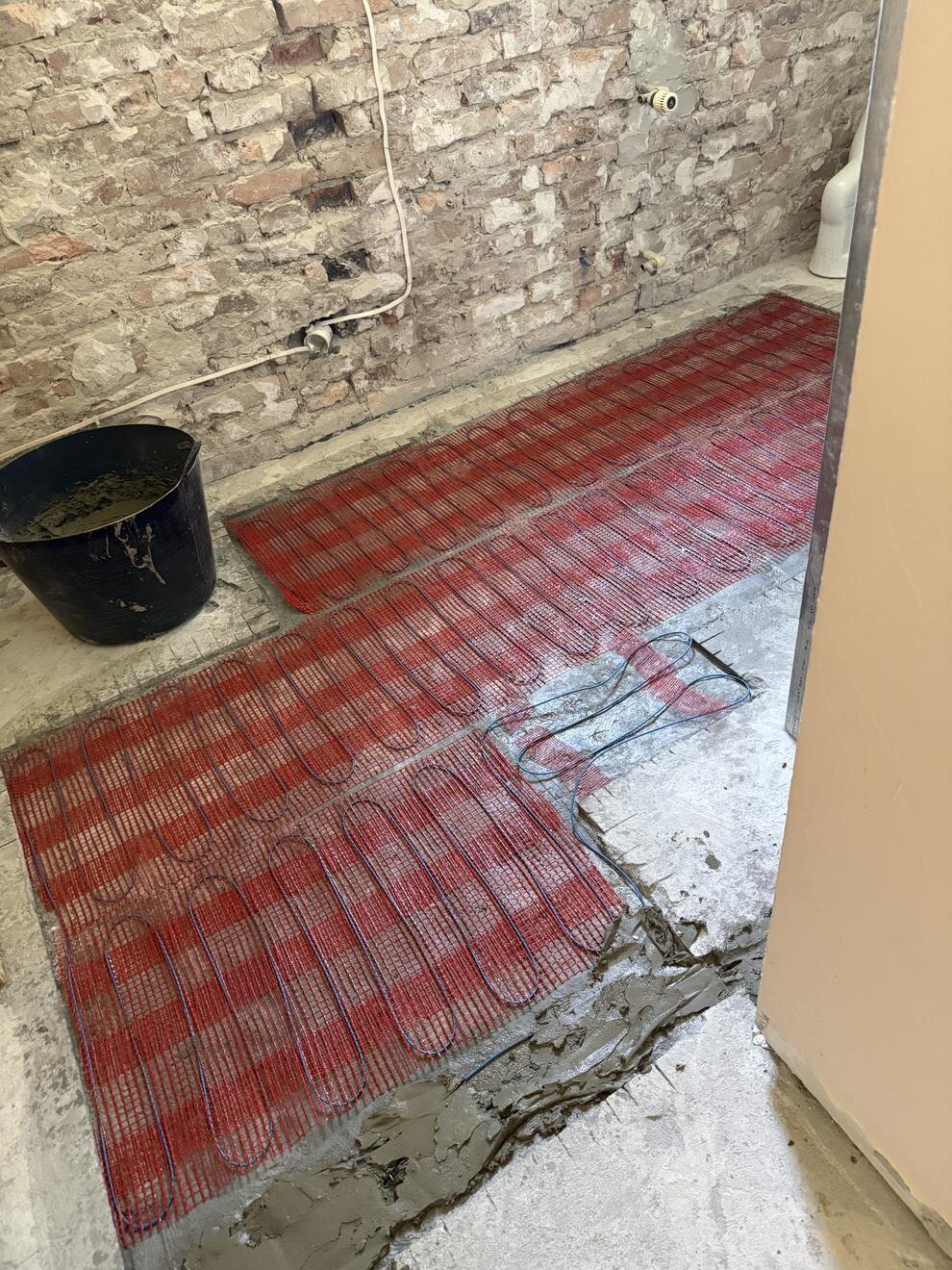

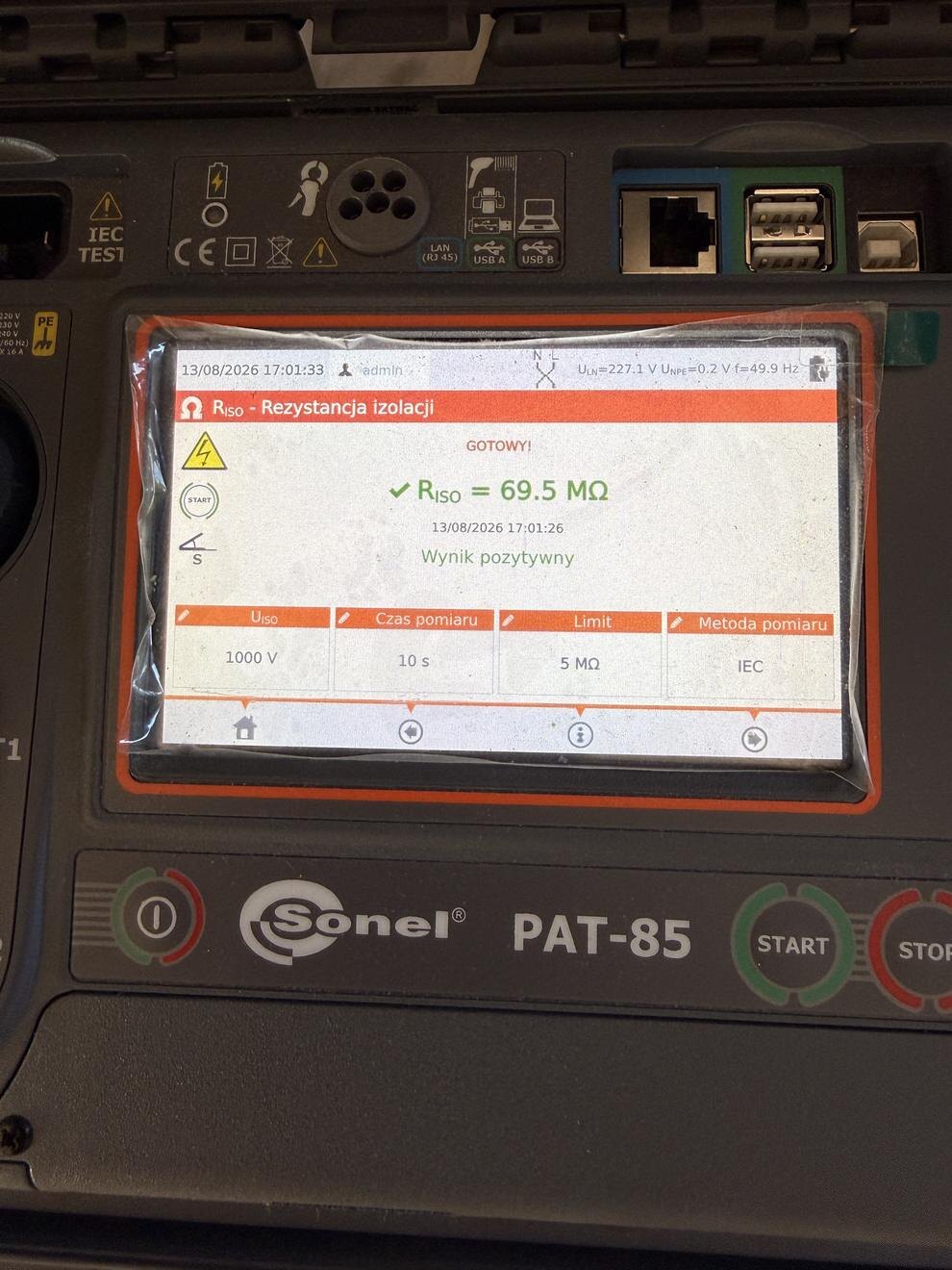

Zdjęcia z realizacji Interex pokazują typowy tok pracy: ocenę obecnej posadzki i stref grzania, rozłożenie maty w pierwszym pomieszczeniu, rozłożenie maty w drugim pomieszczeniu, kontrolę poziomu i warstwy wyrównującej, pomiary elektryczne przed zakryciem, pomiary po zakryciu oraz dokumentację dla klienta.
Tabela decyzyjna dla klienta
| Pytanie klienta | Najczęstsza odpowiedź techniczna |
|---|---|
| Chcę szybko ciepłą podłogę pod płytkami w łazience | najczęściej analizujemy QuickNet 160 W/m² |
| Mam kuchnię lub łazienkę w zamieszkanym domu i obecną posadzkę | sprawdzamy stabilność podłoża, wysokości i możliwość warstwy wyrównującej |
| Chcę matę pod panel, parkiet, drewno lub winyl | najpierw sprawdzamy QuickNet 90 W/m², opór cieplny okładziny i wymagane warstwy |
| Mam dwa małe pomieszczenia po około 3 m² | dobieramy osobno strefy grzania, omijamy zabudowę i dokumentujemy przebieg przewodów |
| Chcę wiercić po remoncie w podłodze | trzeba mieć dokumentację zdjęciową i wyznaczone strefy bez wiercenia |
Podsumowanie
Raychem QuickNet 160 i QuickNet 90 to nie są zamienne maty „do wszystkiego”. QuickNet 160 jest wariantem mocniejszym, typowym pod płytki i kamień, szczególnie gdy klient oczekuje szybkiego nagrzewania. QuickNet 90 daje więcej możliwości przy podłogach drewnianych, laminowanych lub winylowych, ale wymaga pilnowania warstwy wypełniającej, oporu cieplnego i limitu temperatury podłogi.
Jeżeli planujesz matę grzewczą w kuchni, łazience albo w modernizowanym domu, wyślij zdjęcia posadzki, wymiary pomieszczenia, plan zabudowy i informację o końcowej okładzinie. Interex Katowice dobierze wariant Raychem QuickNet, sposób montażu, sterowanie i dokumentację pomiarową.
Interex Katowice
Maty i kable grzewcze Raychem / Chemelex, ogrzewanie elektryczne, dobór i dokumentacja montażu
Telefon: 602 551 555
Źródła techniczne
- Chemelex / Raychem, QuickNet Floor Heating Mat: https://www.chemelex.com/en-gb/raychem/products/quicknet-floor-heating-mat
- Chemelex / Raychem, QuickNet 160 Data Sheet, RAYCHEM-DS-EU1332-QuickNet160-EN-2504.
- Chemelex / Raychem, QuickNet 90 Data Sheet, RAYCHEM-DS-EU1333-QuickNet90-EN-2504.
- Chemelex / Raychem, QuickNet Installation Manual, SZ12300106 / IM-EU1252.
- Dokumentacja zdjęciowa Interex z montażu w dwóch pomieszczeniach: mata przed zakryciem, pomiary, kontrola warstwy i wyrównanie posadzki.
