Czy wiesz, że ogrzewanie rynien w Manufakturze Grossa wymaga podziału na sekcje i Elexant 650c?

Zapytanie dotyczy budynku Wspólnoty Mieszkaniowej Manufaktura Grossa przy ul. Ks. Stojałowskiego 63 w Bielsku-Białej. Zakres obejmuje wstępny dobór i orientacyjny kosztorys kompletnego systemu ogrzewania rynien oraz rur spustowych, z wykonaniem zasilania z instalacji wewnątrz klatek schodowych.

W takim obiekcie nie wystarczy pomnożyć długości rynien przez cenę kabla. Trzeba rozdzielić system na sekcje, uwzględnić wysokość prac, gzymsy, strefy nad wejściami, liczbę pionów spustowych, miejsce montażu rozdzielnic, zabezpieczenia różnicowoprądowe oraz prądy rozruchowe przewodów samoregulujących.

Założenia z zapytania

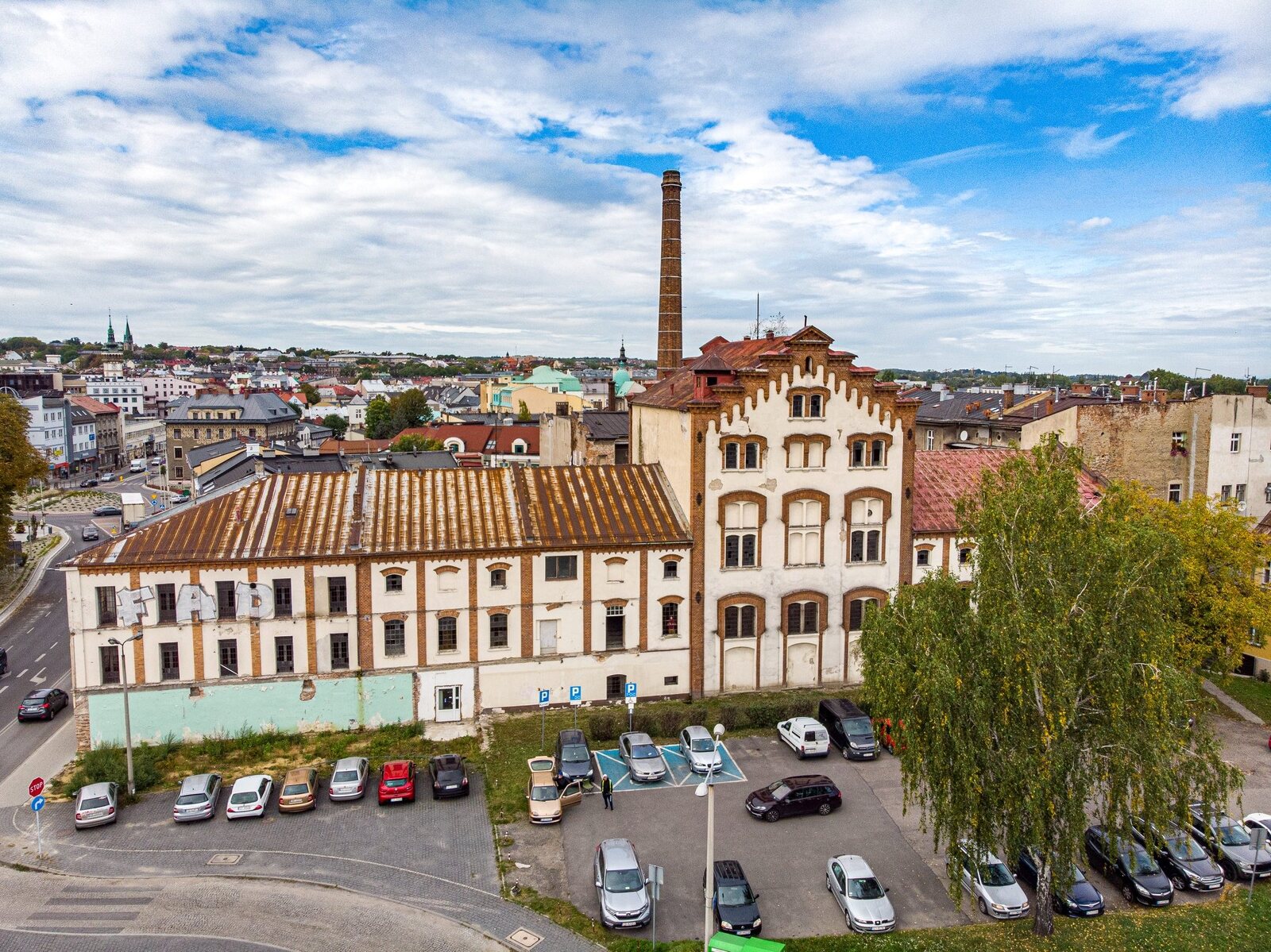

Co widać z analizy obiektu

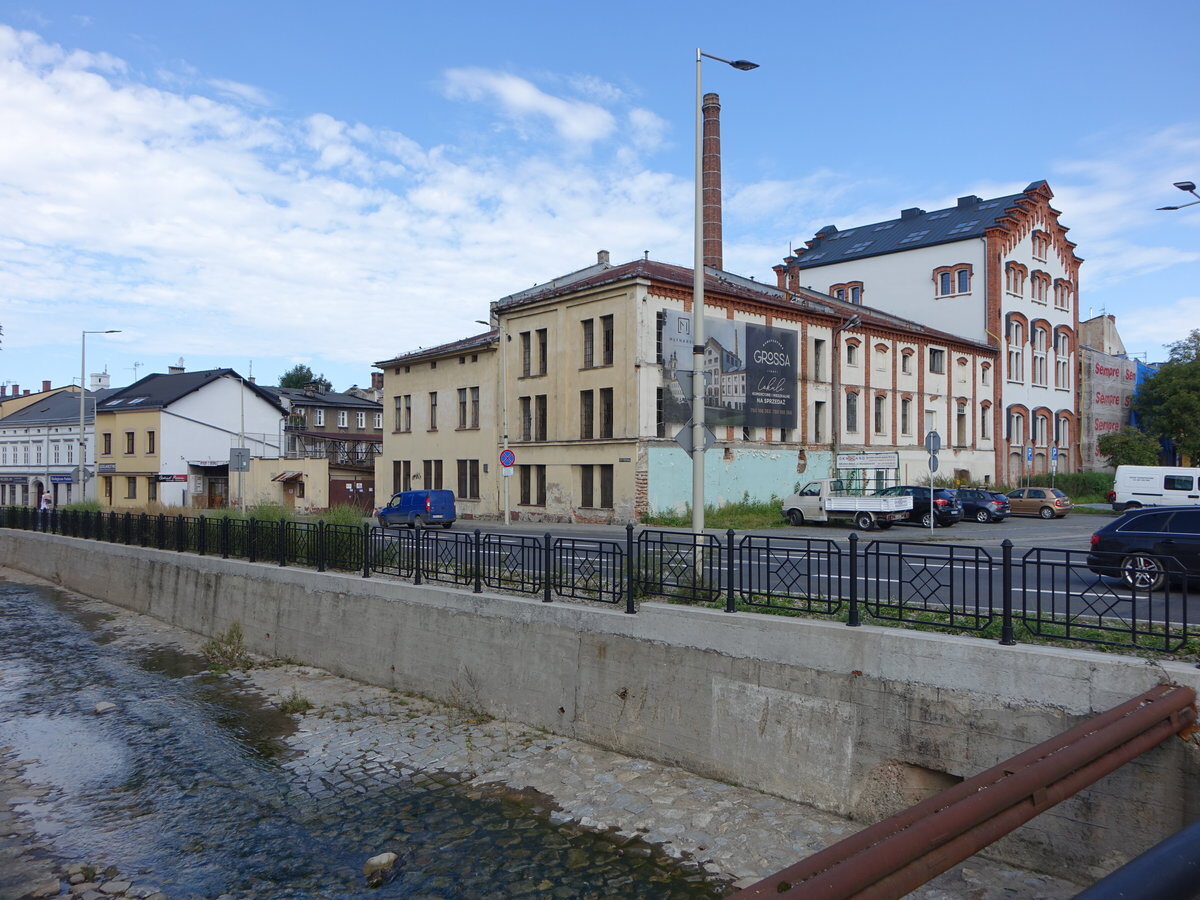

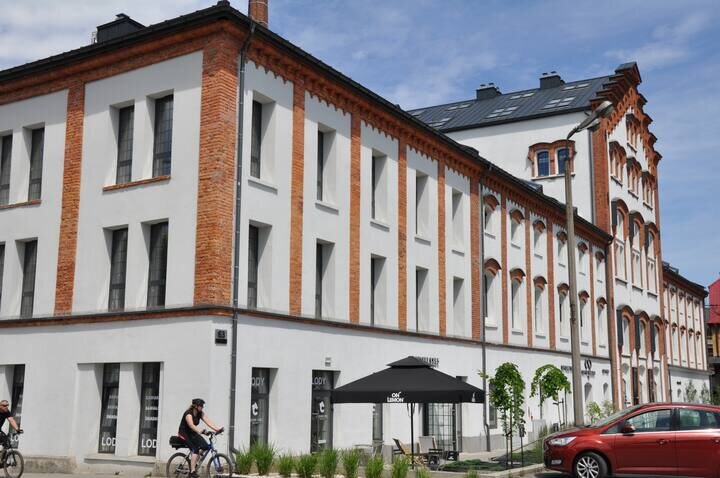

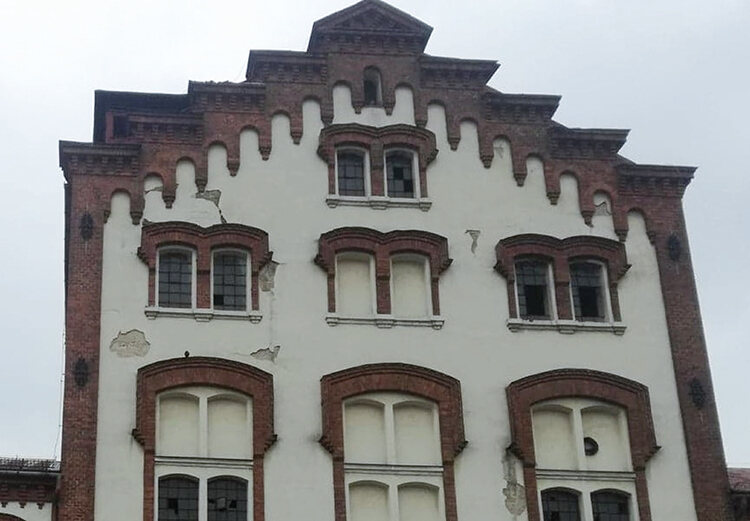

Obiekt ma długie odcinki rynien, wysoką elewację, liczne piony spustowe i detale elewacyjne. W praktyce oznacza to montaż z podnośnika lub z technik dostępowych oraz konieczność prowadzenia instalacji tak, aby nie uszkodzić odrestaurowanej elewacji i nie pogorszyć estetyki budynku.

Największe znaczenie mają miejsca nad wejściami, przy lokalach usługowych, w narożach, przy koszach dachowych i na odcinkach, gdzie woda może zamarzać przed wejściem do rury spustowej. Dlatego wariant zalecany przewiduje większą liczbę przewodu w rynnach niż prosty wariant minimalny.

Proponowany system Raychem/Chemelex

Do kosztorysu przyjmujemy system oparty o przewód samoregulujący Raychem IceStop GM-2X. Jest to przewód przeznaczony do ochrony dachów, rynien i rur spustowych. W obliczeniach orientacyjnych przyjmuję moc katalogową 36 W/m w wodzie lub lodzie przy 0 st. C oraz ok. 18 W/m w powietrzu przy 0 st. C.

Sterowanie kosztorysujemy na Elexant 650c z czujnikiem dachowo-rynnowym E650C-R. Dla większego budynku ma to sens, ponieważ sterowanie powinno reagować nie tylko na temperaturę, ale również na realną obecność wilgoci, śniegu lub lodu. Sama temperatura nie jest dobrym kryterium pracy instalacji przeciwoblodzeniowej.

Warianty techniczne

Orientacyjny kosztorys materiałów - wariant A minimum

Orientacyjny kosztorys materiałów - wariant B zalecany

Robocizna, dostęp i koszt całkowity

Kwoty są orientacyjne i brutto, przyjęte na podstawie cen katalogowych produktów widocznych w sklepie Interex Katowice w dniu 22.08.2026. Końcowa oferta musi uwzględnić dokładny obmiar, sprawdzenie możliwości prowadzenia tras kablowych, dostęp podnośnika, stan rozdzielnic w klatkach schodowych i uzgodniony zakres prac odtworzeniowych.

Podział elektryczny i zabezpieczenia

Przy tej długości instalacji system powinien być podzielony na kilka niezależnych obwodów. Dla wariantu minimum zakładam około 5-6 obwodów, a dla wariantu zalecanego około 8-9 obwodów. Ostateczny podział trzeba wykonać po obmiarze i po sprawdzeniu dopuszczalnych długości obwodów dla konkretnego zabezpieczenia.

Każdy obwód powinien mieć właściwie dobrane zabezpieczenie nadprądowe i ochronę różnicowoprądową. W przypadku przewodów samoregulujących trzeba uwzględnić prąd rozruchowy, temperaturę załączenia oraz warunki pracy w rynnie i rurze spustowej. Po montażu wymagane są pomiary rezystancji izolacji, ciągłości przewodów ochronnych oraz protokół uruchomienia.

Dlaczego Elexant 650c

Przy budynku wielosekcyjnym sterowanie powinno ograniczać niepotrzebną pracę instalacji. Elexant 650c z czujnikiem E650C-R pozwala sterować ogrzewaniem na podstawie warunków na dachu lub w rynnie, czyli temperatury i wilgoci. To zmniejsza koszty eksploatacji w porównaniu z ręcznym załączaniem lub prostym sterowaniem wyłącznie od temperatury.

W większych instalacjach warto stosować gotowe rozdzielnice zasilająco-sterujące z serii SBS-SMDI-E650C, ponieważ porządkują zabezpieczenia, styczniki, obwody grzewcze i serwisowanie. Finalnie należy potwierdzić kompletację rozdzielnicy, aby nie zdublować sterownika, czujników ani elementów wykonawczych.

Zakres prac do oferty końcowej

• wizja lokalna i dokładny obmiar rynien, rur spustowych, koszy i stref wejściowych,
• sprawdzenie zasilania w klatkach schodowych i możliwości wydzielenia obwodów,
• dobór liczby rozdzielnic lub pól rozdzielczych oraz podziału na fazy,
• wykonanie zasilania, tras kablowych i przejść na zewnątrz budynku,
• montaż przewodów GM-2X w rynnach i rurach spustowych,
• montaż czujnika E650C-R w reprezentatywnym miejscu,
• uruchomienie, nastawy sterownika, pomiary elektryczne i dokumentacja powykonawcza.

Linki do urządzeń i kart

• Raychem IceStop GM-2X - przewód samoregulujący do dachów, rynien i rur spustowych
• Raychem Elexant 650c - sterowanie ogrzewaniem przeciwoblodzeniowym
• Elexant 650c - karta/instrukcja PDF
• E650C-R - czujnik temperatury i wilgotności do dachów i rynien
• SBS-SMDI-E650C-6X16A - rozdzielnica zasilająco-sterująca
• SBS-SMDI-E650C-9X16A - rozdzielnica zasilająco-sterująca
• GM-RAKE - wspornik mocujący do przewodów grzewczych
• GM-Hanger - zawieszenie przewodu w rurze spustowej
• CCE-06-CR - zestaw przyłączeniowo-zakończeniowy

Wniosek techniczny

Dla Manufaktury Grossa wariant minimum można traktować jako punkt wyjścia do rozmowy kosztowej. Technicznie bezpieczniejszy jest wariant zalecany, ponieważ długie rynny, piony spustowe, strefy nad wejściami i detale elewacyjne zwiększają ryzyko miejscowego zalegania lodu. Przy obiekcie tej skali kluczowe są: dokładny obmiar, podział na sekcje, sterowanie Elexant 650c, poprawne zabezpieczenia oraz profesjonalny montaż z pomiarami.
