Tic TocCzy wiesz, że EM2-XR to nie jest domowa mata grzewcza pod płytki?
RAYCHEM EM2-XR / ElectroMelt to samoregulujący przewód grzejny do topienia śniegu i lodu na nawierzchniach zewnętrznych. To rozwiązanie obiektowe i przemysłowe: rampy parkingowe, podjazdy techniczne, strefy załadunku, drogi dostępu, schody zewnętrzne i dojścia do obiektów.
W domu mata grzewcza najczęściej poprawia komfort posadzki. Przy rampie lub podjeździe system ma utrzymać przejezdność, ograniczyć oblodzenie i pracować w warunkach, w których awaria może zatrzymać logistykę albo wymusić kosztowne kucie nawierzchni.
Co wynika z dokumentacji producenta?
Dokumentacja Chemelex / RAYCHEM opisuje EM2-XR jako samoregulujący przewód do systemów przeciwoblodzeniowych na rampach, drogach dostępu, chodnikach, schodach zewnętrznych, strefach załadunku i obiektach technicznych. Producent podaje moc nominalną 90 W/m, zasilanie 230 V AC oraz konieczność stosowania kompletnego systemu: przewodu, komponentów przyłączeniowych, czujników, sterowania i zabezpieczeń.
Samoregulacja pomaga w pracy przewodu, ale nie zastępuje projektu. Trzeba dobrać długości obwodów, rozstaw, głębokość ułożenia, czujniki, dylatacje, zabezpieczenia i rozdzielnicę. W instrukcjach montażowych producent kładzie nacisk na testy rezystancji izolacji oraz dokumentowanie wyników na kolejnych etapach prac.
Nie komfort podłogi
Typowa mata domowa pracuje pod płytkami i daje komfort cieplny. EM2-XR ma pracować na nawierzchni zewnętrznej, gdzie liczy się śnieg, lód, odpływ wody, obciążenia mechaniczne i możliwość serwisu po latach.
Nie sam kabel
Sam przewód nie tworzy jeszcze instalacji. Potrzebne są obwody, czujniki temperatury i wilgoci, sterownik, zabezpieczenia, rozdzielnica, pomiary i dokumentacja powykonawcza.
Nie zgadywanie po zalaniu
Po wykonaniu nawierzchni przewód jest niewidoczny. Bez szkicu trasy, zdjęć, opisów obwodów i protokołów pomiarowych każda awaria robi się kosztowna.
Projekt i wykonanie: co trzeba ustalić przed montażem?
| Zakres | Co trzeba określić | Dlaczego to ważne |
|---|---|---|
| Moc i obwody | Długość przewodu, podział na obwody, moc przyłączeniowa, sposób załączania. | Większa rampa lub strefa załadunku nie powinna być jednym nieopisanym obwodem. Podział ułatwia sterowanie, zabezpieczenie i późniejszy serwis. |
| Trasa przewodu | Rozstaw, głębokość ułożenia, promienie gięcia, odległości od krawędzi, odpływów i miejsc przyszłego wiercenia. | Przewód nie może być ułożony przypadkowo. Po zalaniu trzeba wiedzieć, gdzie realnie przebiega. |
| Dylatacje | Sposób przejścia przez pola robocze i zakaz prowadzenia przewodu przez szczeliny dylatacyjne. | Ruch nawierzchni i dylatacji może mechanicznie uszkodzić przewód. |
| Czujniki | Lokalizacja czujnika temperatury i wilgoci, połączenia sterujące, dostęp serwisowy. | Źle umieszczony czujnik powoduje niepotrzebną pracę systemu albo brak reakcji wtedy, gdy nawierzchnia jest oblodzona. |
| Pomiary | Rezystancja izolacji, ciągłość, obciążenie obwodów, kontrola zabezpieczeń i sterowania. | Pomiar przed zalaniem i po zalaniu pozwala wykryć uszkodzenie zanim problem zostanie przykryty betonem, asfaltem albo warstwą nawierzchniową. |
Rozdzielnica nie jest dodatkiem
Przy ogrzewaniu ramp i podjazdów rozdzielnica jest częścią systemu. To w niej zapada decyzja, który obwód pracuje, jak jest zabezpieczony i jak będzie diagnozowany przy awarii.
| Element rozdzielnicy | Rola w instalacji EM2-XR |
|---|---|
| Wyłączniki nadprądowe | Zabezpieczają poszczególne obwody grzewcze i pozwalają odłączyć wybrany odcinek bez wyłączania całego obiektu. |
| RCD | Chroni przy uszkodzeniu izolacji. W specyfikacjach projektowych dla systemów tego typu pojawia się wymaganie ochrony różnicowoprądowej. |
| Styczniki / aparatura łączeniowa | Przenoszą prądy obwodów grzewczych sterowanych przez regulator, czujniki lub automatykę budynku. |
| Sterownik i czujniki | Ograniczają pracę systemu do warunków, w których istnieje ryzyko śniegu, lodu albo oblodzenia nawierzchni. |
| Opis zacisków i torów | Ułatwia pomiary, serwis, lokalizację obwodów i późniejszą rozbudowę albo naprawę. |
| Dokumentacja w rozdzielnicy | Schemat, opis obwodów i wyniki pomiarów powinny być dostępne dla serwisu, a nie tylko w pamięci wykonawcy. |
Jak kończy się brak dokumentacji?
- Nie wiadomo, który obwód odpowiada za konkretną część rampy.
- Nie ma zdjęć trasy przewodu ani położenia muf i zakończeń.
- Brakuje pomiarów porównawczych sprzed zalania i po zalaniu.

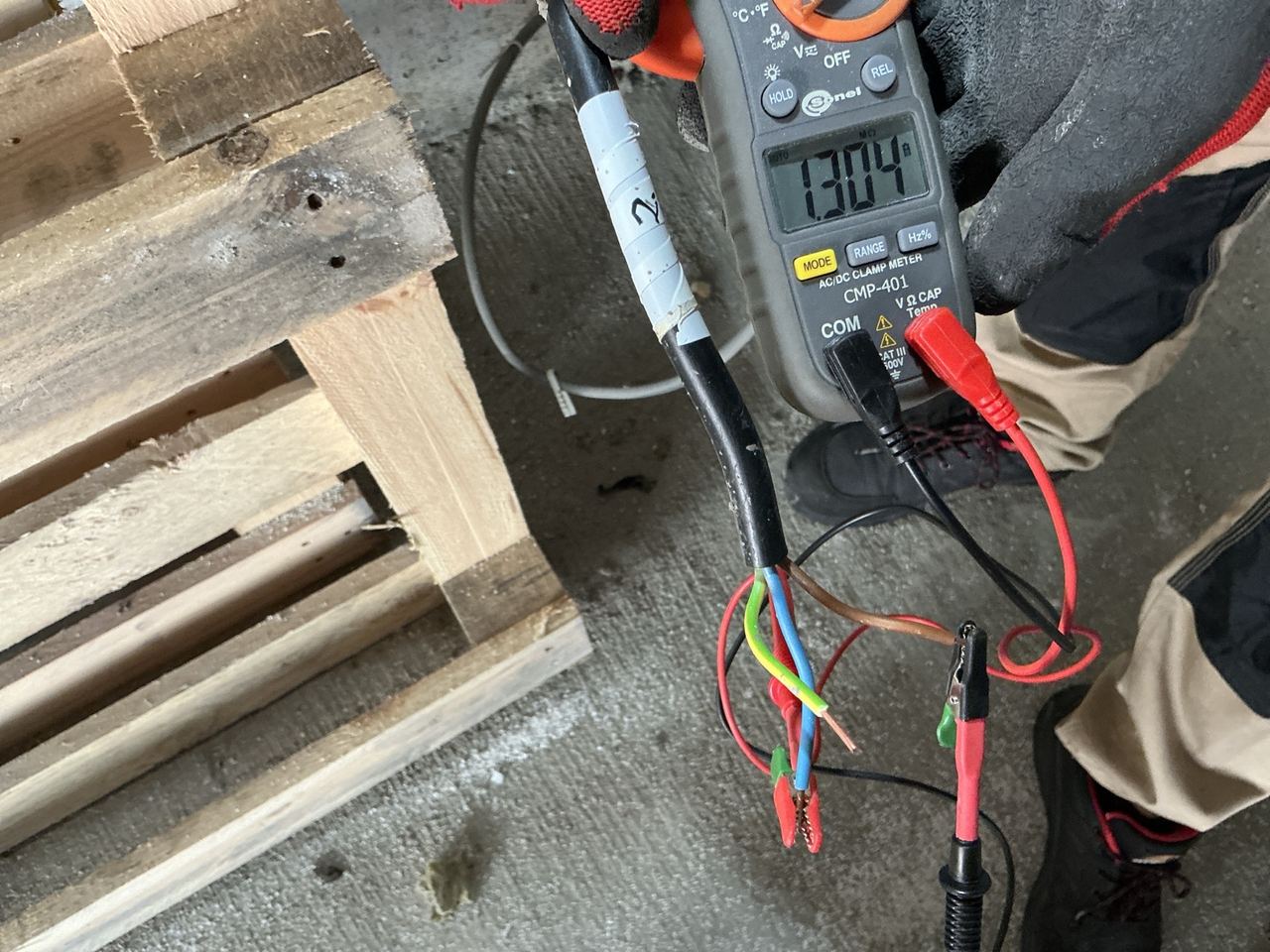

- Diagnostyka wymaga reflektometrii, lokalizacji uszkodzenia i często odkucia nawierzchni.
- Naprawa kosztuje więcej niż poprawny opis, pomiar i dokumentacja wykonana na etapie montażu.
Zakres prac Interex Katowice
- dobór przewodów grzejnych Raychem / Chemelex do ramp, podjazdów i stref technicznych,
- dobór i opis rozdzielnic, zabezpieczeń, RCD, styczników oraz sterowania,
- montaż, uruchomienie, diagnostyka i pomiary kontrolne,
- lokalizacja uszkodzeń przewodów grzejnych i ocena dokumentacji istniejącej instalacji,
- SEP eksploatacja: G-1/E/033/305/21, SEP dozór: G-1/D/033/124/21.
Interex Katowice - dobór, montaż, diagnostyka, serwis i pomiary instalacji grzewczych oraz elektrycznych.
