Czy wiesz, że ogrzewacz bezciśnieniowy nie może pracować jak ciśnieniowy?

Autor: Interex Katowice

Czy wiesz, że... / małe ogrzewacze wody

Ogrzewacz bezciśnieniowy nie jest małym bojlerem ciśnieniowym. To urządzenie typu otwartego, zwykle oznaczone na tabliczce jako 0 MPa. Pracuje poprawnie tylko wtedy, gdy zastosowana jest armatura bezciśnieniowa i woda rozszerzalnościowa ma swobodną drogę wypływu przez wylewkę.

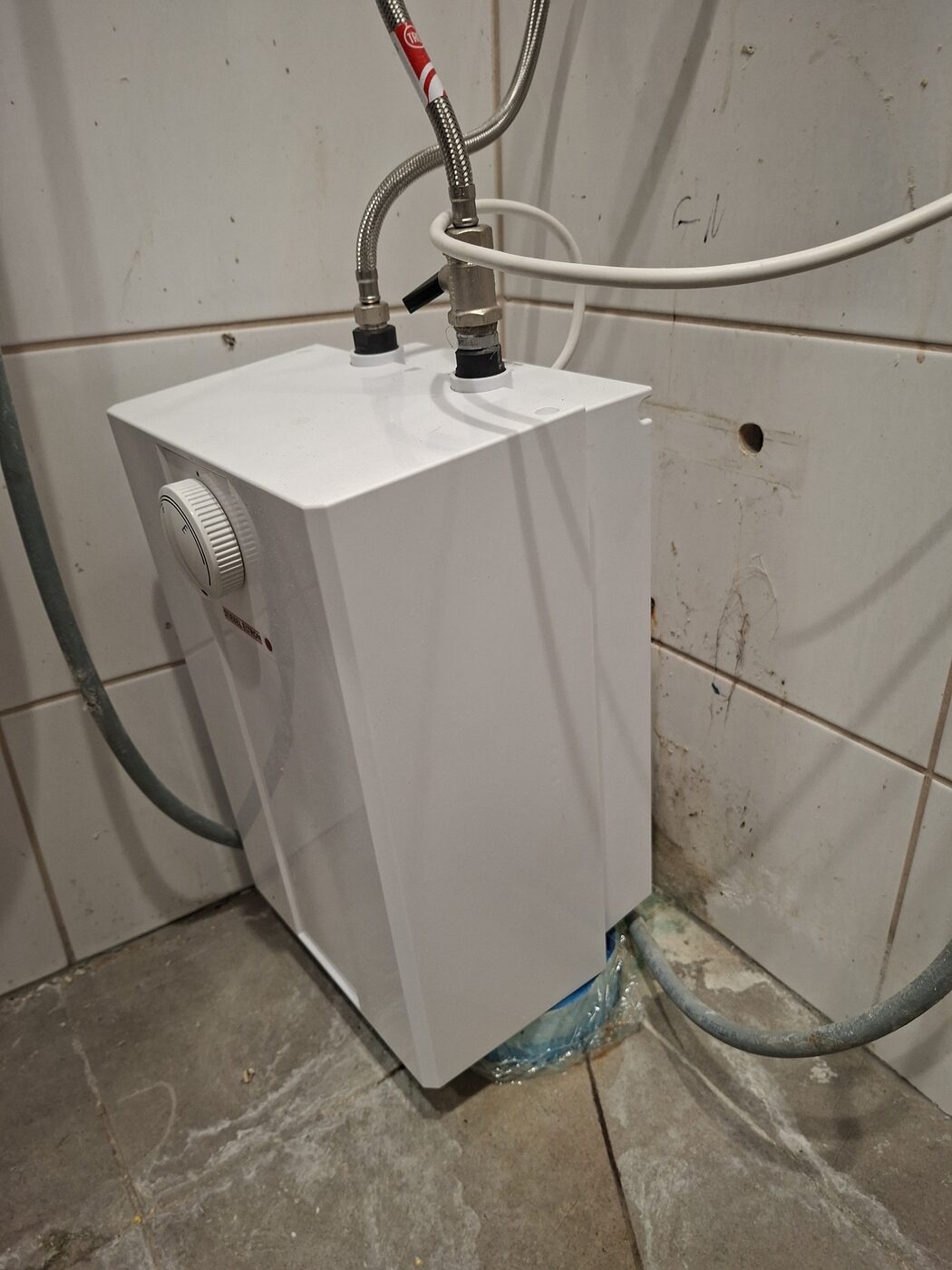

Podumywalkowy ogrzewacz bezciśnieniowy STIEBEL ELTRON ESH 5 U-N Trend — Przykład dokumentacji serwisowej: STIEBEL ELTRON ESH 5 U-N Trend, mały ogrzewacz podumywalkowy. Dane prywatne zgłoszenia zostały pominięte.

Najważniejsza różnica

Cecha	Ogrzewacz bezciśnieniowy	Ogrzewacz ciśnieniowy
Praca zbiornika	Układ otwarty, bez stałego ciśnienia instalacji	Zbiornik/urządzenie pracuje pod ciśnieniem instalacji
Armatura	Specjalna armatura bezciśnieniowa, najczęściej 3-wężykowa	Zwykła bateria ciśnieniowa
Wypływ	Nie może być zamknięty ani ograniczony; pełni też funkcję odpowietrzenia	Może być zamykany przez baterię po stronie wypływu
Woda podczas nagrzewania	Może kapać z wylewki, bo rozszerzalność wody musi mieć ujście	Rozszerzalność przejmuje instalacja lub zabezpieczenia ciśnieniowe

Jak powinien wyglądać układ otwarty?

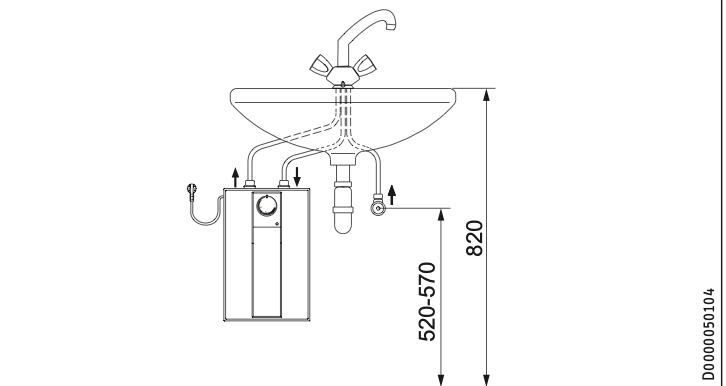

Wzorcowy schemat montażu ogrzewacza bezciśnieniowego ESH 5 U-N Trend z instrukcji producenta — Wzór z instrukcji producenta: montaż podumywalkowy, przyłącza urządzenia u góry, armatura bezciśnieniowa i brak zaworu bezpieczeństwa przy ogrzewaczu 0 MPa.

Nie ocenia się przebiegu przewodów z domyślonego rysunku. Trzeba prześledzić realne wężyki pod baterią i sprawdzić, czy armatura jest bezciśnieniowa.

Element	Wymaganie dla urządzenia 0 MPa	Czego szukać przy reklamacji
Armatura	Bateria bezciśnieniowa, otwarta, najczęściej 3-wężykowa	Model baterii, liczba przewodów, przebieg każdego wężyka
Przyłącza ogrzewacza	Niebieski króciec: zimna woda do urządzenia. Czerwony króciec: ciepła woda z urządzenia.	Czy przewody nie zostały zamienione miejscami
Wylewka	Swobodny wypływ; woda rozszerzalnościowa musi mieć ujście	Czy nie ma węża, zaworu, filtra lub perlatora ograniczającego wypływ

Czego nie wolno robić?

Uwaga: ograniczenie wypływu przez nieodpowiedni perlator, wąż, zawór, filtr lub zamkniętą wylewkę może spowodować wzrost ciśnienia w urządzeniu, które na tabliczce ma 0 MPa.

Niedopuszczalne rozwiązanie	Dlaczego jest problemem
Zwykła bateria ciśnieniowa	Zamyka wypływ i może przenieść ciśnienie instalacji na zbiornik.
Zawór zwrotny	Odcina drogę kompensacji i nie pasuje do zasady pracy otwartej.
Zawór bezpieczeństwa jak przy bojlerze	Nie zmienia urządzenia 0 MPa w urządzenie ciśnieniowe.
Wąż, filtr, zamknięty perlator lub ograniczona wylewka	Może zablokować swobodny wypływ wody rozszerzalnościowej.

Co sprawdzić przy reklamacji wycieku?

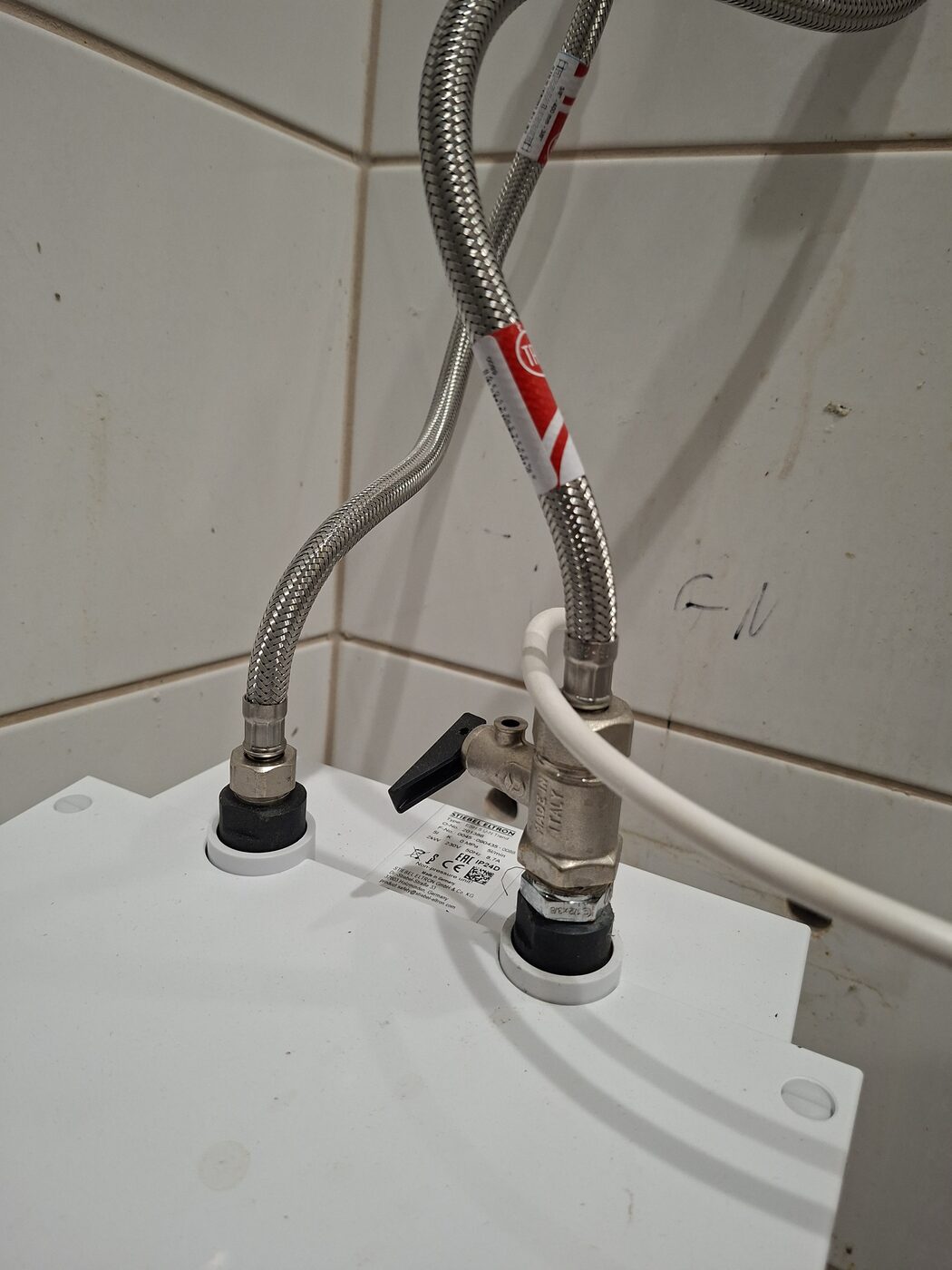

Przyłącza górne ogrzewacza ESH 5 U-N Trend — Wariant U-N montuje się pod punktem poboru; przyłącza są u góry.

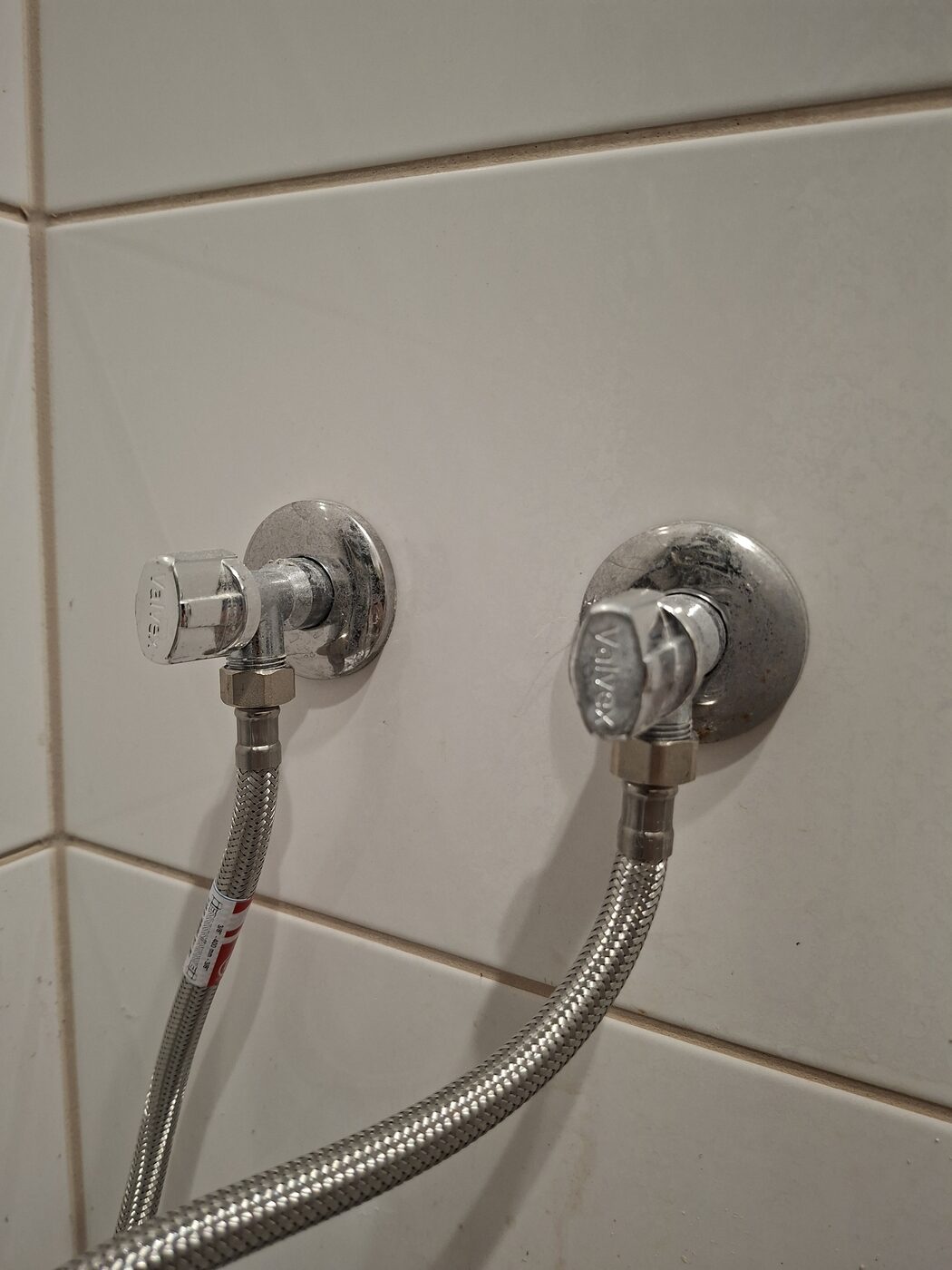

Zawory ścienne i przewody elastyczne przy małym ogrzewaczu — Przewody trzeba prześledzić: sama liczba zaworów ściennych nie rozstrzyga, czy armatura jest bezciśnieniowa.

sprawdź tabliczkę znamionową i oznaczenie 0 MPa,
potwierdź, czy bateria jest armaturą bezciśnieniową do ogrzewaczy otwartych,
policz przewody pod baterią i sprawdź przebieg każdego wężyka,
upewnij się, że czerwony i niebieski króciec nie zostały zamienione,
sprawdź drożność wylewki i typ perlatora,
nie uruchamiaj urządzenia z wyciekiem: odłącz zasilanie i zamknij dopływ wody.

Wniosek serwisowy: przy ogrzewaczu bezciśnieniowym ocena reklamacji nie polega wyłącznie na stwierdzeniu „cieknie w środku”. Najpierw trzeba potwierdzić typ armatury i układ połączeń. Jeżeli instalacja jest zgodna z instrukcją, wyciek może wskazywać na nieszczelność urządzenia. Jeżeli urządzenie pracowało pod ciśnieniem, przyczyną może być błąd montażowy.

Źródło techniczne: instrukcja obsługi i instalacji STIEBEL ELTRON ESH 5 U-N Trend / ESH 5 O-N Trend, dokument 337328-46507-9954, wydanie 18.07.2024: pobierz instrukcję PDF.
