Czy wiesz, że zamiennik bojlera Tatramat OVK 122 dobiera się po tabliczce znamionowej?

Autor: Mariusz Czapnik

Zamiennik bojlera Tatramat OVK 122 dobiera się po tabliczce znamionowej

Przykład doboru zamiennika dla Tatramat OVK 122: najpierw tabliczka znamionowa i wymiary, potem wybór PSH 120 WE-L albo PSH 120 WE-R według strony przyłączy.

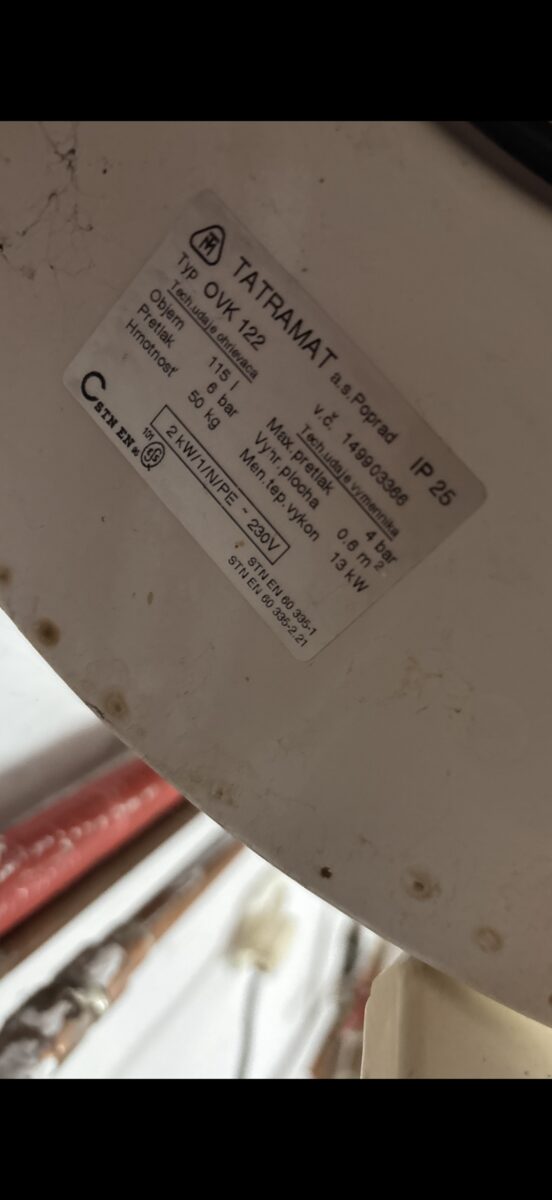

Tabliczka znamionowa Tatramat OVK 122 115 l 2 kW 230 V — Tabliczka znamionowa starego zasobnika Tatramat OVK 122: najważniejsze dane do doboru zamiennika.

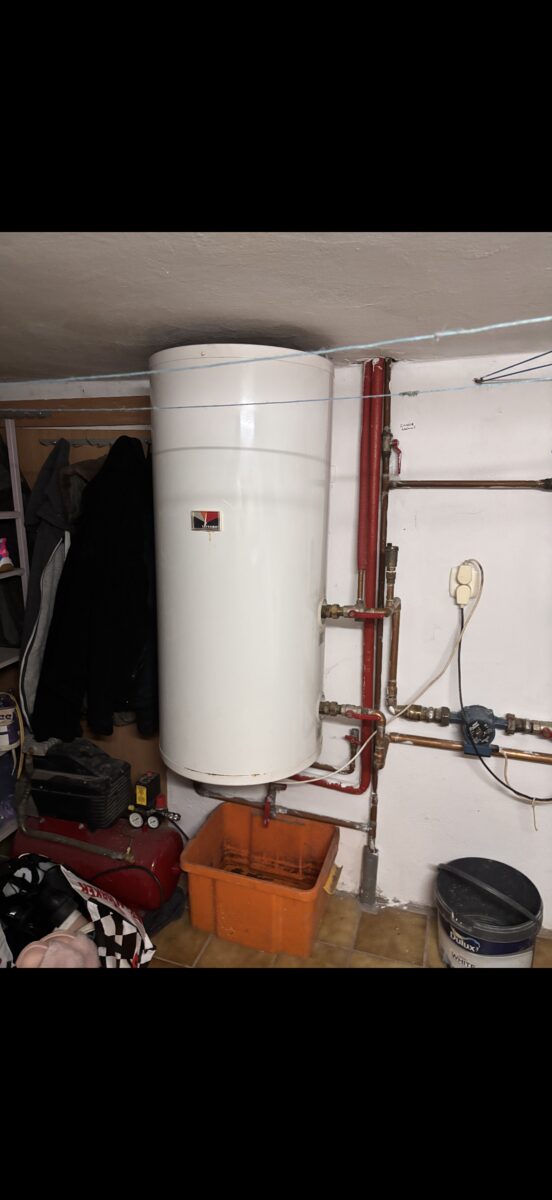

Instalacja z zasobnikiem Tatramat OVK 122 do wymiany — Przy wymianie trzeba sprawdzić miejsce pod sufitem, stronę przyłączy i trasę podejść hydraulicznych.

Najpierw wymiary i dane starego urządzenia

Parametr	Tatramat OVK 122 ze zdjęcia	Znaczenie przy doborze
Pojemność	115 l	Dobieramy klasę 120 l, nie ma sensu schodzić do 80 l.
Zasilanie / moc elektryczna	230 V, 2 kW	Nowy zasobnik powinien pracować z podobnym obciążeniem elektrycznym.
Wężownica	0,6 m², moc ok. 13 kW	To nie jest zwykły bojler elektryczny. Zamiennik musi mieć wężownicę do współpracy z instalacją CO.
Ciśnienie zbiornika	6 bar	Weryfikujemy armaturę bezpieczeństwa i stan instalacji wodnej.
Ciśnienie wężownicy	4 bar	Weryfikujemy stronę grzewczą i zabezpieczenia instalacji.
Wymiary starego OVK 122	ok. Ø470 mm, wysokość ok. 1106 mm, masa ok. 50 kg	Nowy zasobnik jest wyższy, więc przed zamówieniem trzeba potwierdzić prześwit montażowy.

Porównanie z obecnym odpowiednikiem

Cecha	Tatramat OVK 122	Stiebel Eltron PSH 120 WE-L	Stiebel Eltron PSH 120 WE-R
Typ	pionowy zasobnik z wężownicą	pionowy zasobnik z wężownicą	pionowy zasobnik z wężownicą
Numer producenta	model archiwalny	236232	236233
Pojemność	115 l	120 l	120 l
Moc elektryczna	2 kW / 230 V	2 kW / 220-240 V	2 kW / 220-240 V
Wężownica	0,6 m²	0,60 m²	0,60 m²
Wysokość	ok. 1106 mm	1178 mm	1178 mm
Głębokość / średnica	ok. Ø470 mm	520 mm	520 mm
Masa bez wody	ok. 50 kg	48,10 kg	48,10 kg
Klasa energetyczna	model archiwalny	B	B
Cena	model wycofany	2377.24 zł netto / ok. 2924 zł brutto	2377.24 zł netto / ok. 2924 zł brutto
Link do produktu	-	PSH 120 WE-L w sklepie Interex	PSH 120 WE-R w sklepie Interex

Nie dobieramy wersji H. Wersja H jest wariantem poziomym, a na zdjęciu instalacja jest wykonana pod zasobnik pionowy. Dla tej sytuacji rozpatrujemy tylko PSH 120 WE-L albo PSH 120 WE-R.

Jak wybrać L albo R?

Wariant L albo R dobiera się po stronie przyłączy i możliwości przepięcia hydrauliki. Na zdjęciu widać, że podejścia są prowadzone z prawej strony starego zasobnika, ale przed zamówieniem trzeba jeszcze sprawdzić układ króćców nowego urządzenia względem ściany, zaworów, pompki i istniejących rur.

Wniosek praktyczny: bezpośrednim kierunkiem doboru jest Stiebel Eltron PSH 120 WE-L lub PSH 120 WE-R. Przed zakupem potwierdzamy: prześwit pod sufitem, rozstaw i stronę przyłączy, stan zaworu bezpieczeństwa, możliwość demontażu starego zbiornika oraz sposób podłączenia wężownicy.

Dokumenty i linki producenta

Dokument / źródło	Link	Do czego służy
PSH 120 WE-L - strona producenta	Stiebel Eltron PSH 120 WE-L	Aktualny produkt, numer producenta 236232.
PSH 120 WE-L - karta techniczna PDF	Technical datasheet PSH 120 WE-L	Wymiary, masa, pojemność, moc, klasa energetyczna i wężownica.
PSH 120 WE-R - strona producenta	Stiebel Eltron PSH 120 WE-R	Aktualny produkt, numer producenta 236233.
PSH 120 WE-R - karta techniczna PDF	Technical datasheet PSH 120 WE-R	Wymiary, masa, pojemność, moc, klasa energetyczna i wężownica.
Serwis marki Tatramat	Stiebel Eltron SK - servis Tatramat	Informacja producenta dotycząca obsługi marki Tatramat.
Archiwalna tabela Tatramat OVK/LOVK	Archiwalny PDF Tatramat - elektryczne ogrzewacze wody	Dane archiwalnych modeli, w tym OVK 122: pojemność, wymiary, wężownica i moc.

Na co zwrócić uwagę przy wymianie?

Nowy PSH 120 WE ma wysokość 1178 mm, czyli jest około 7 cm wyższy od starego OVK 122.
Średnica starego zbiornika to około 470 mm, a nowy ma głębokość 520 mm, więc trzeba sprawdzić przestrzeń przy ścianie.
Stary zasobnik ma wężownicę, więc zwykły elektryczny SH 120 S nie jest równoważnym zamiennikiem dla tej instalacji.
Przed montażem trzeba ocenić zawór bezpieczeństwa, zawory odcinające, króćce, stan rur i możliwość bezpiecznego spuszczenia wody.
Przy starszych instalacjach należy liczyć się z dodatkowymi pracami hydraulicznymi, bo rozstaw i wysokość przyłączy mogą nie pokrywać się 1:1.
