Tic TocRaychem T2 i QuickNet trzeba wykonać warstwami, a nie tylko „położyć kabel”
Najczęstszy błąd przy elektrycznym ogrzewaniu podłogowym polega na tym, że klient patrzy tylko na kabel albo matę. W praktyce działa cały układ: podłoże, wilgotność, grunt, klej lub masa, czujnik podłogi, termostat, warstwa wykończeniowa i pomiary elektryczne.
Nie mylić systemów: QuickNet, T2Black i T2Reflecta
| System | Gdzie ma sens | Warstwa techniczna | Największy błąd |
|---|---|---|---|
| Raychem QuickNet | Najczęściej pod płytki, gres lub kamień, gdy mata ma zostać zatopiona w kleju albo masie zgodnej z podłożem. | Mata musi być przykryta warstwą kleju lub masy. Czujnik temperatury podłogi w rurce ochronnej między przewodami. | Układanie maty bez pełnego zatopienia, bez kontroli kleju i bez pomiaru rezystancji. |
| Raychem T2Black | Przewód stałooporowy do wykonania w przygotowanych rowkach lub w warstwie wyrównującej, zależnie od projektu. | Kabel nie może pracować luzem pod miękkim podkładem. Powinien być stabilnie osadzony i przykryty właściwą warstwą. | Położenie przewodu bezpośrednio pod panelem albo deską, bez wypełnienia rowków i bez ograniczenia temperatury podłogi. |
| Raychem T2Reflecta + T2Red | System płyt refleksyjnych z przewodem samoregulującym T2Red, dobierany jako osobny system warstw. | Płyty T2Reflecta tworzą określoną warstwę montażową. Nie jest to to samo co dowolny kabel w dowolnym podkładzie. | Mieszanie nazw systemów i stosowanie elementów niezgodnie z ich instrukcją. |
Podłoże i wilgotność: najpierw pomiar, potem zakrywanie
Podłoże
Musi być nośne, równe, odpylone, zagruntowane i zgodne z chemią budowlaną używaną do zatopienia maty lub przewodu.
Wilgotność
Nie zakładamy „na oko”. Przy jastrychu cementowym i anhydrytowym należy sprawdzić wymagania producenta podłogi, kleju oraz wykonać pomiar CM, gdy jest wymagany.
Podkład pod panele
Podkład musi być dopuszczony do ogrzewania podłogowego i mieć niski opór cieplny. Gruba pianka potrafi zabić efekt ogrzewania.
Zdjęcia z montażu i kontroli
Przy takich pracach zdjęcia nie są dekoracją. Są dokumentacją: pokazują podłoże, przebieg przewodów, sposób zatopienia maty, miejsce czujnika i wykonane pomiary przed zakryciem.

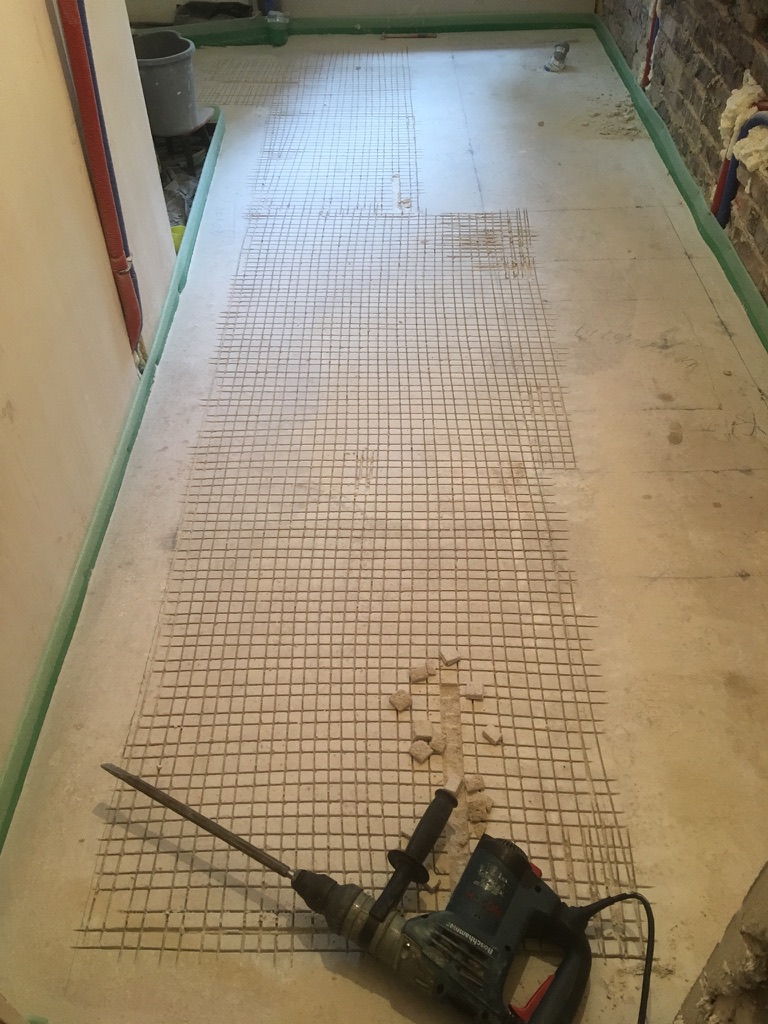

Przygotowanie podłoża i zbrojenie/siatka
Ułożenie maty przed zatopieniem

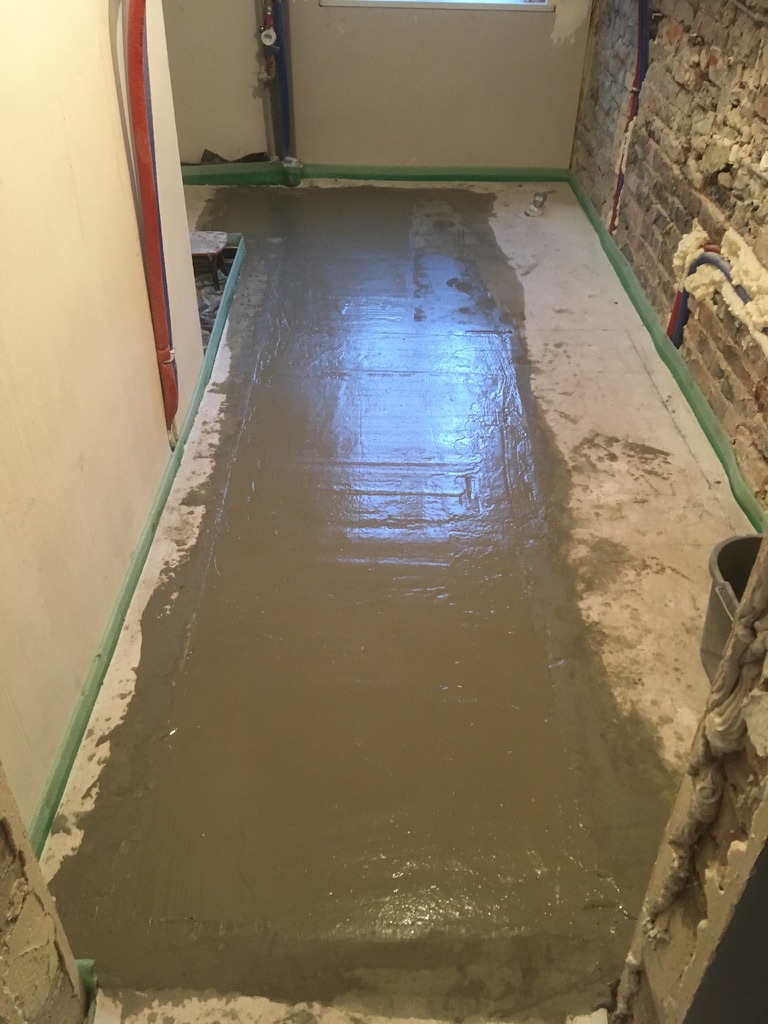

Zatapianie maty w warstwie roboczej

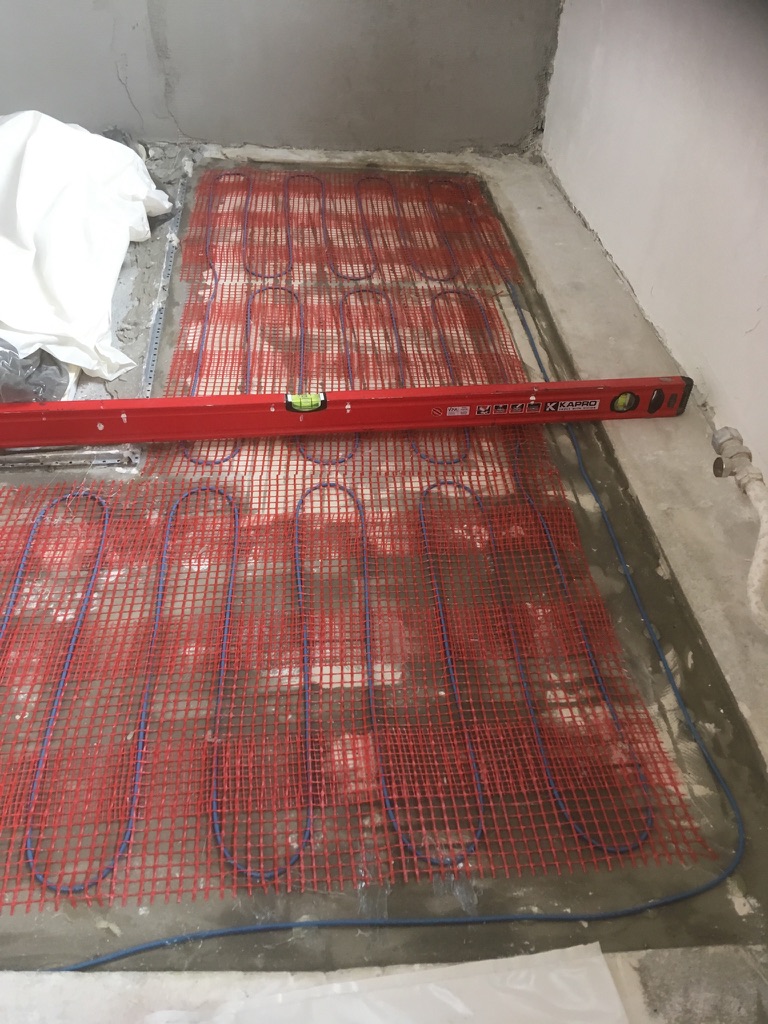

Kontrola poziomu i prowadzenia przewodów

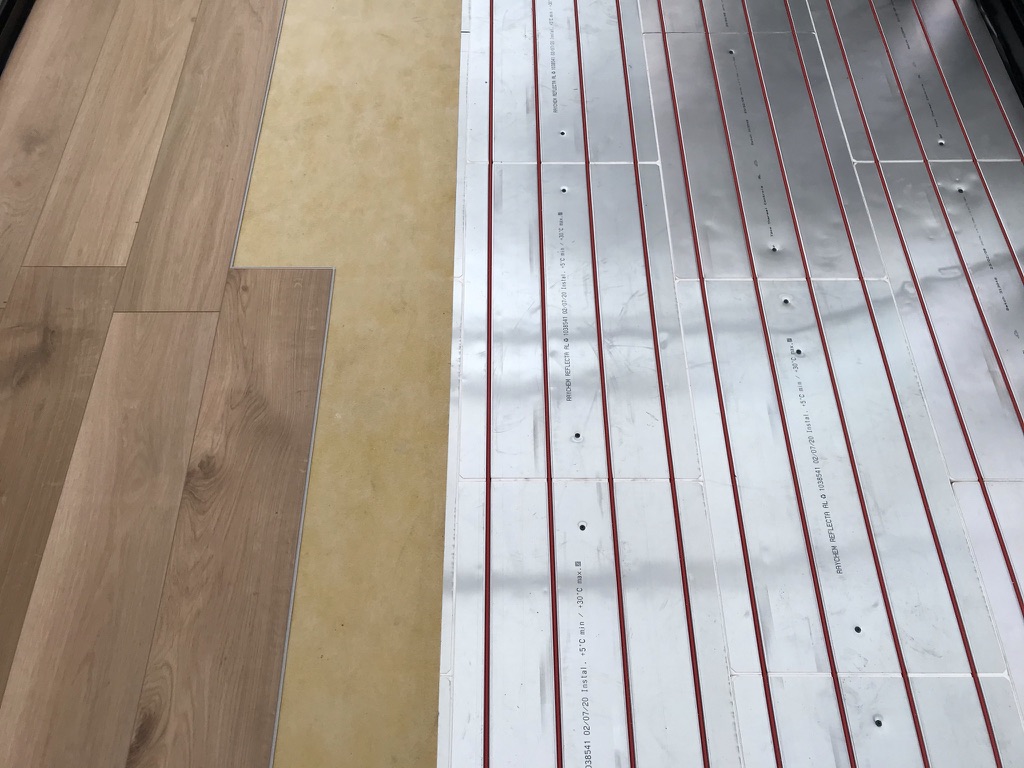

T2Reflecta jako osobny system warstw

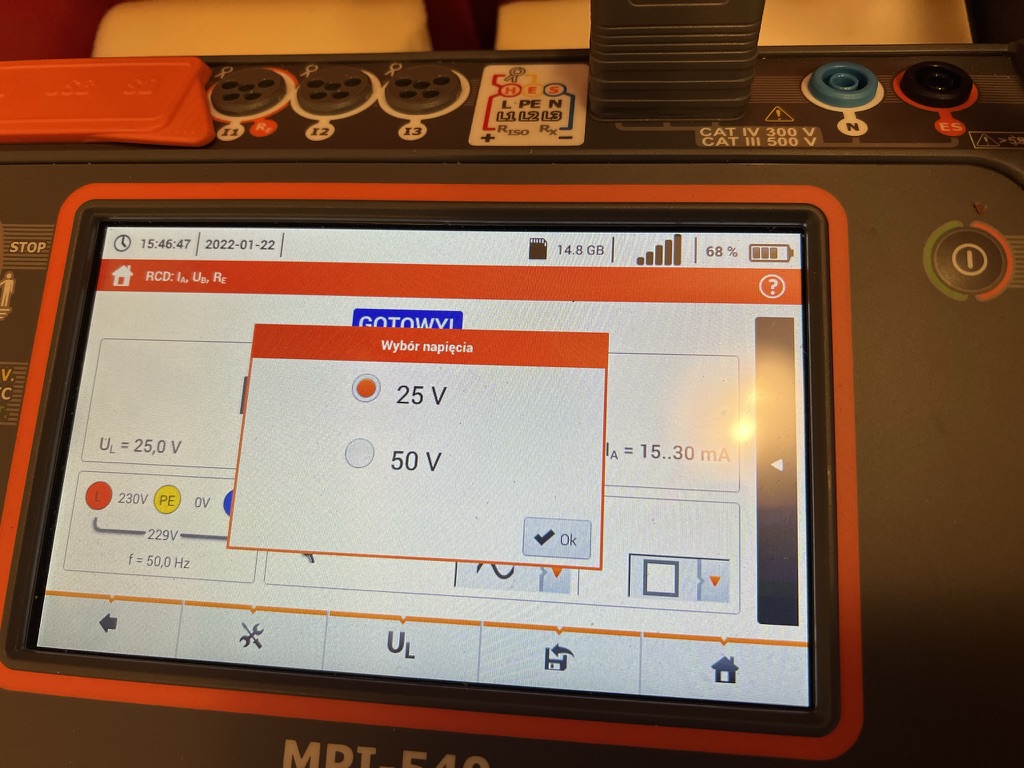

Pomiar instalacji przed zakryciem

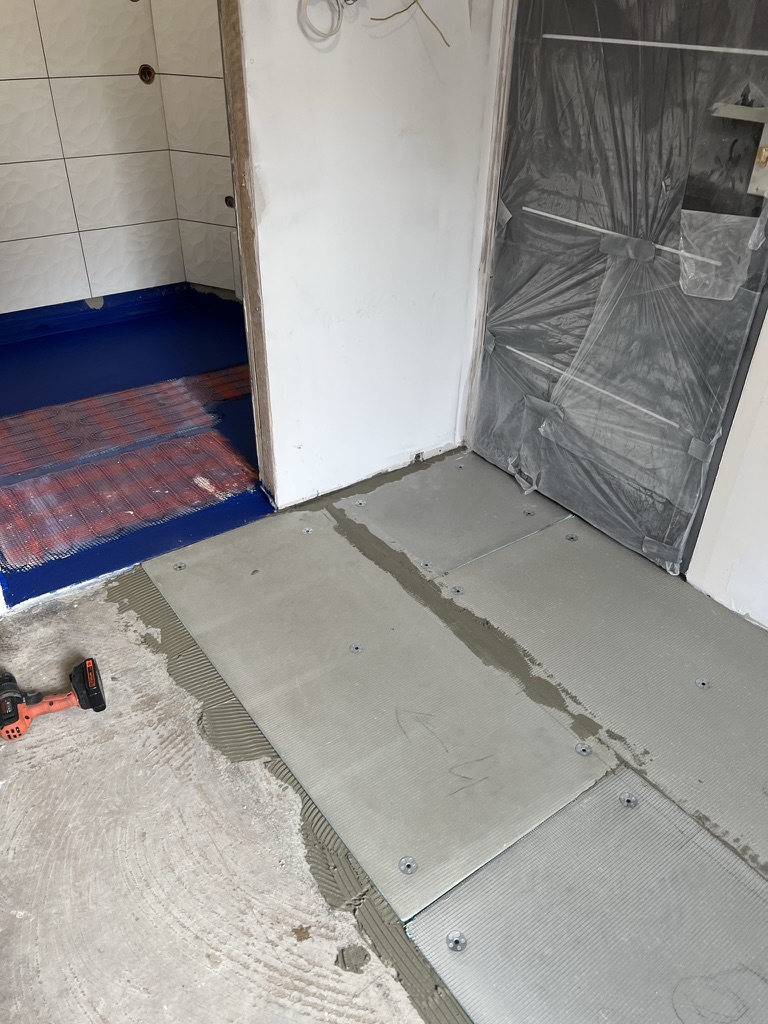

Pomiar izolacji QuickNet

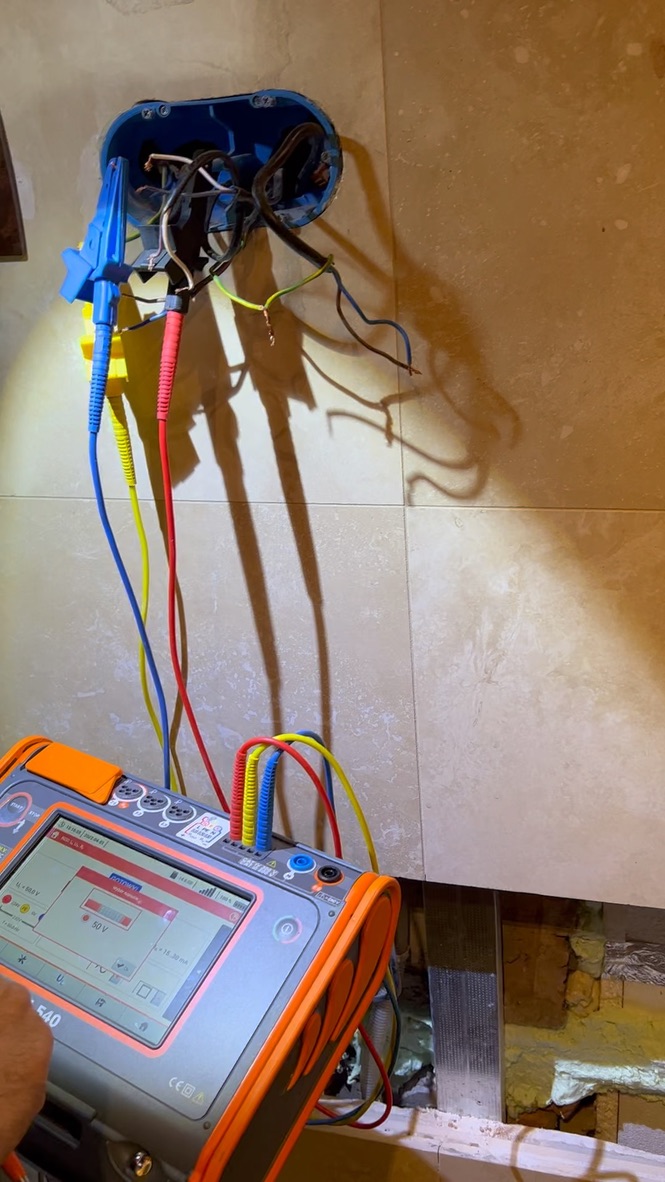

Kontrola w puszce termostatu
Minimalna procedura wykonania warstw
Oddziel QuickNet, T2Black i T2Reflecta. To nie są zamienne nazwy jednego rozwiązania.
Sprawdź równość, nośność, wilgotność i zgodność z klejem, masą lub podkładem.
Nie grzej pod stałą zabudową, wanną, szafą bez cyrkulacji powietrza ani w miejscach bez odbioru ciepła.
Czujnik temperatury podłogi prowadź w rurce ochronnej tak, aby dało się go wymienić.
Rezystancja przewodu, izolacja, dokumentacja zdjęciowa i protokół.
Mata lub przewód muszą być stabilnie osadzone w przewidzianej warstwie, bez pustek i punktowego przegrzewania.
Uruchomienie dopiero zgodnie z czasem schnięcia chemii i instrukcją producenta podłogi.
W termostacie ustaw ograniczenie temperatury podłogi zgodne z okładziną.
Mata, kabel czy płyta refleksyjna?
| Pytanie | Co sprawdzamy przed doborem |
|---|---|
| Jaka będzie podłoga końcowa? | Płytki, gres, panel, deska, winyl lub kamień mają inne wymagania temperatury i inne opory cieplne. |
| Czy mamy miejsce na warstwy? | Liczy się grubość kleju, masy, płyty, podkładu, panelu oraz możliwość wykonania rowków. |
| Czy podłoże jest suche? | Bez pomiaru wilgotności i zgodności z producentem podłogi ryzykujemy odspojenia, łódkowanie albo reklamację. |
| Czy instalacja jest pomierzona? | Potrzebny jest pomiar przed montażem, po ułożeniu i po zakryciu. Same zdjęcia nie zastąpią protokołu elektrycznego. |
Wniosek Interex
Raychem QuickNet, T2Black i T2Reflecta są dobrymi systemami, ale wymagają właściwego zastosowania. Przy ogrzewaniu podłogowym najważniejsza jest kompletna warstwa techniczna: podłoże, wilgotność, sposób zatopienia, czujnik, sterownik, ograniczenie temperatury i pomiary.
Jeżeli masz zdjęcie podłoża, nazwę podłogi, plan pomieszczenia i wysokość dostępnych warstw, możemy dobrać system i wskazać, czy lepsza będzie mata, przewód w rowkach, czy rozwiązanie na płytach refleksyjnych.
Artykuł ma charakter techniczny. Ostateczny dobór trzeba potwierdzić z instrukcją producenta systemu grzewczego, producenta podłogi, chemią budowlaną i warunkami gwarancji.
