Tic TocCzy wiesz, że niezaizolowana rura CWU DN80 może kosztować dziesiątki tysięcy zł rocznie?
Niezaizolowana rura CWU DN80 potrafi działać jak grzejnik ukryty pod sufitem

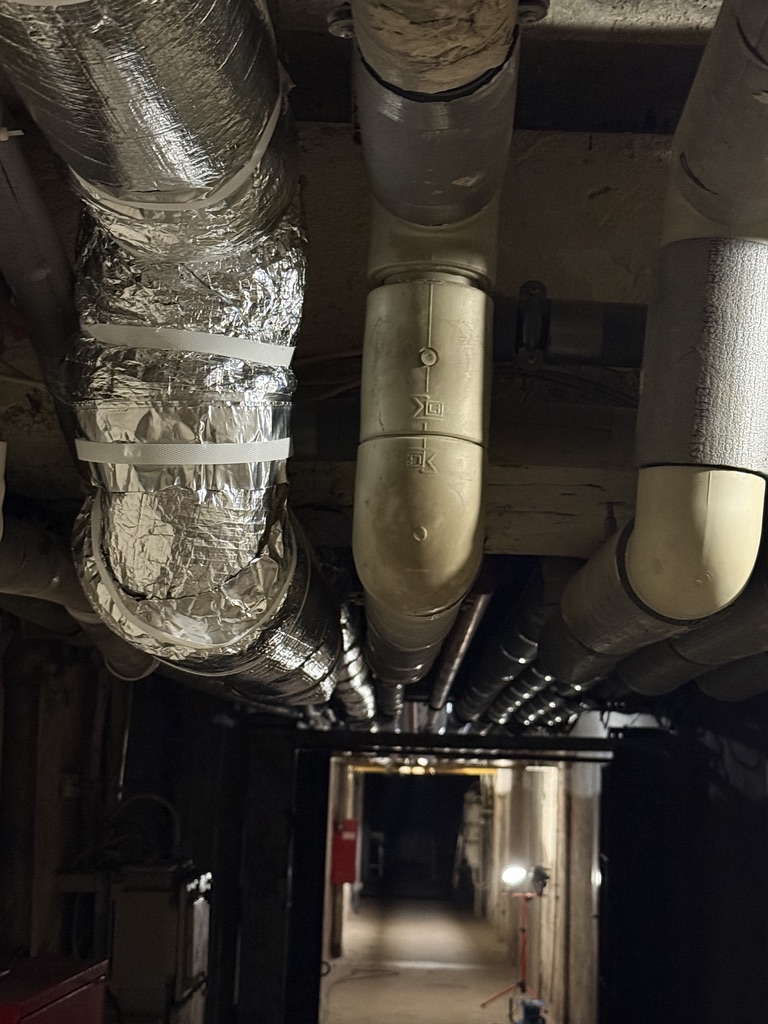

Na zdjęciu widać przykład instalacji ciepłej wody użytkowej w części technicznej obiektu. Główna rura CWU DN80 miała odcinek około 83 m. Pojemność wody w tym odcinku, razem z dalszymi redukcjami DN63, DN50 i DN40, oszacowano na około 92 litry. Temperatura wody w rurze wynosiła około 50°C.
Założenia do orientacyjnego obliczenia
| Parametr | Wartość przyjęta | Komentarz |
|---|---|---|
| Długość odcinka głównego | około 83 m | DN80, dalej redukcje DN63 / DN50 / DN40 |
| Pojemność wody | około 92 litry | masa wody około 92 kg |
| Temperatura wody CWU | około 50°C | wartość robocza z instalacji |
| Temperatura otoczenia technicznego | około 15°C | przyjęcie orientacyjne; realna piwnica może mieć inną temperaturę |
| Różnica temperatur | około 35 K | 50°C minus 15°C |
| Izolacja po modernizacji | około 50 mm + płaszcz ALU | dla obliczenia przyjęto typową lambdę izolacji około 0,035-0,040 W/mK |
Ile energii mieści się w samej wodzie?
Podgrzanie 92 litrów wody z 15°C do 50°C wymaga około:
To jest energia zgromadzona w wodzie w rurze. Jeżeli taki odcinek wychłodziłby się raz dziennie i trzeba byłoby go od nowa nagrzać, daje to około 1,37 MWh rocznie. W instalacjach z cyrkulacją większym problemem jest jednak nie jednorazowe nagrzanie wody, tylko stała strata przez powierzchnię rur.
Straty przed i po izolacji - szacunek
| Stan instalacji | Strata jednostkowa | Strata dla 83 m | Rocznie przy pracy 24/7 |
|---|---|---|---|
| Przed izolacją / praktycznie brak izolacji | około 70-100 W/m | około 5,8-8,3 kW | około 51-73 MWh/rok |
| Po izolacji 50 mm + ALU | około 9-14 W/m | około 0,75-1,16 kW | około 6,6-10,2 MWh/rok |
| Orientacyjna oszczędność | spadek strat o około 80-88% | około 5-7 kW mniej strat stałych | około 44-66 MWh/rok |
Ile mógł płacić właściciel?
Przy koszcie energii cieplnej równym 0,70 zł/kWh same straty na takim odcinku mogły wyglądać orientacyjnie tak:
| Stan | Energia tracona rocznie | Koszt przy 0,70 zł/kWh |
|---|---|---|
| Przed izolacją | około 51-73 MWh/rok | około 36 000-51 000 zł/rok |
| Po izolacji | około 6,6-10,2 MWh/rok | około 4 600-7 100 zł/rok |
| Oszczędność | około 44-66 MWh/rok | około 31 000-46 000 zł/rok |
Jeżeli energia jest tańsza, oszczędność finansowa będzie niższa. Jeżeli ciepło pochodzi z droższego źródła albo instalacja pracuje w wyższej temperaturze, oszczędność będzie wyższa. Fizyka pozostaje ta sama: każdy metr gorącej rury bez izolacji pracuje jak nieplanowany grzejnik.
Co sprawdzamy przy takiej modernizacji?
- średnice rur i długości odcinków,
- temperaturę CWU i cyrkulacji,
- temperaturę otoczenia technicznego,
- stan istniejącej izolacji oraz mostki cieplne na kolanach, zaworach i podporach,
- ciągłość izolacji po montażu, szczególnie na łukach, przejściach i rozgałęzieniach.
