Tic TocProjektowy dobór techniczny: RAYCHEM EM2-XR dla parkingu od ul. Dąbrowskiego i wejścia od Pl. Chrobrego. Poniżej są decyzje wykonawcze, warunki DTR, normy do projektu elektrycznego, przekroje, obwody, rozdzielnice, kosztorys i punkty otwarte. Nie jest to wpis opisowy - to czytelny rejestr tego, jak wykonać system i czego jeszcze nie wolno zatwierdzić bez danych od architekta / producenta.
DąbrowskiegoStrefa podpiwniczona/free-standing: 400 W/m2, rozstaw projektowy EM2-XR 225 mm, osobna R-OD z prefabrykowanymi panelami Raychem/Elexant.
ChrobregoStrefa piesza niepodpiwniczona: 375 W/m2, rozstaw projektowy EM2-XR 240 mm, osobna R-CH z panelem Raychem/Elexant.
Rozdzielnice6 fizycznych paneli SBS-SMDI-E650C: pojemność 51 torów, wykorzystane 41 torów dla EM2-XR i 8BTV, rezerwa 10 torów.
Warunek krytycznyMoc powierzchniowa nie zastępuje kontroli głębokości kabla. Położenie EM2-XR względem spodu kostki decyduje o czasie reakcji systemu.
Karta projektu - decyzje wykonawcze
| Obszar | Decyzja projektowa | Parametr | Warunek zatwierdzenia |
|---|---|---|---|
| Dąbrowskiego | Strefa podpiwniczona/free-standing. Projektować jako osobną R-OD. | 266,97 m2, 400 W/m2, EM2-XR 1186,53 m, 106,79 kW, rozstaw 225 mm. | Detal warstw musi pokazać EM2-XR w warstwie zgodnej z Raychem: sand bed/obsypka bez ostrych krawędzi albo pisemna akceptacja Chemelex/Raychem dla Detalu B. |
| Chrobrego | Strefa piesza niepodpiwniczona. Projektować jako osobną R-CH. | 20,00 m2, 375 W/m2, EM2-XR 83,33 m, 7,50 kW, rozstaw 240 mm. | Potwierdzić finalny obrys CAD, dylatacje i przejścia zimnych końców. |
| Odwodnienia | Nie łączyć z obwodami powierzchni. Projektować jako osobne obwody 8BTV-2-CT. | Dąbrowskiego 79,90 m / 2,00 kW; Chrobrego 4,76 m / 0,12 kW. | Ogrzać całą długość utrzymującą drożność; potwierdzić trasy wpustów i DN110. |
| Rozdzielnice | Gotowe/prefabrykowane panele Raychem SBS-SMDI-E650C z Elexant 650c-Modbus. | 6 paneli, pojemność 51 torów, użyte 41, rezerwa 10. | R-OD: 2×12X20A + 1×9X20A + 2×6X20A. R-CH: 1×6X20A. Cena ofertowa 24 000 zł netto/kpl. |
| Moc zasilania | Bilansować osobno R-OD i R-CH, z rozłożeniem obwodów 230 V na L1/L2/L3. | System nominalnie 116,40 kW, I3f do bilansu 168,0 A. | Prąd zimnego startu potwierdzić z tabel Raychem dla minimalnej temperatury załączenia obiektu. |
Macierz DTR Raychem/Chemelex
| Dokument źródłowy | Parametr / wymaganie | Wartość z DTR | Konsekwencja w projekcie |
|---|---|---|---|
| RAYCHEM-DS-CDE1235-EM2XRCom-PL | Karta EM2-XR: moc, napięcie, temperatura i typ zabezpieczenia. | EM2-XR: 90 W/m przy 0°C, 230 Vac, maks. ekspozycja 100°C, minimalna temperatura montażu -20°C, MCB charakterystyka C. | Moc powierzchniowa liczona z rozstawu kabla. Obwody 230 V rozdzielone na fazy, a nie jeden obwód 3f. |
| RAYCHEM-ES-CDE0316-EM2XR-EN | Guideline specyfikacyjny dla ramp i dojść. | Concrete 50-70 mm: 300 mm ramp on ground, 250 mm suspended ramp. Paving stones 80-90 mm: 250 mm. RCD 30 mA, MCB typu C/D lub równoważne. | 250 mm jest punktem katalogowym. Dla Dąbrowskiego przyjęto 225 mm, bo obiekt jest podpiwniczony i wymaga 400 W/m2. |
| RAYCHEM-IM-INST159-ViaGard-ML | Instrukcja montażu ViaGard/EM2-XR. | Nie prowadzić przez dylatacje. S = 0,25 m dla pavers. Beton: kabel min. 50 mm pod powierzchnią. Pomiary izolacji 2500 V DC, wynik >20 MΩ. Maks. 500 m na RCD. | Podział pól musi wynikać z dylatacji. Przy kostce kontrolować lokalną warstwę sand bed i głębokość kabla, a nie tylko łączną moc. |
| RAYCHEM-TH-CDE1540-RampHeating-EN | Poradnik doboru, obwody i rozdzielnice. | EM2-XR 90 W/m. Maks. długość EM2-XR przy -10°C: C20 = 35 m. RCD 30 mA, maks. 500 m na RCD. Panele SBS-SMDI-E650C 3/6/9/12 torów, Elexant 650c, E650C-G, SM-TF130-DI. | Dlatego Dąbrowskiego ma 35 krótkich obwodów EM2-XR, a nie mniej dłuższych obwodów. Rozdzielnice dobrano do 41 użytych torów. |
Normy i standardy do projektu elektrycznego
| Zakres | Norma / dokument | Co musi sprawdzić projekt wykonawczy |
|---|---|---|
| Ochrona przeciwporażeniowa | PN-HD 60364-4-41 oraz wymagania lokalne obiektu. | Samoczynne wyłączenie zasilania, RCD/RCBO, ciągłość PE, warunki środowiskowe i procedura pomiarów. |
| Dobór przewodów i spadki napięcia | PN-HD 60364-5-52. | Przekroje zasilań R-OD/R-CH, długości tras, spadki napięcia, obciążalność i sposób ułożenia. |
| Rozdzielnice | PN-EN IEC 61439. | Dobór prefabrykowanych paneli, prądy znamionowe, zwarciowe, stopień ochrony, dokumentacja producenta i oznaczenia obwodów. |
| Zabezpieczenia nadprądowe | PN-EN 60898-1 / PN-EN 60947-2 oraz tabela Raychem dla zimnego startu. | C20 przyjęty tylko dlatego, że długości EM2-XR są do 35 m przy rozruchu -10°C. Przy innej Tmin sprawdzić ponownie. |
| RCD/RCBO | PN-EN 61008 / PN-EN 61009 oraz DTR Raychem. | RCD 30 mA; łączna długość przewodu na RCD nie więcej niż 500 m. Podział tak, aby awaria nie wyłączała całego obiektu. |
| Ochrona przepięciowa | PN-EN 61643 / PN-EN 62305, jeżeli wynika z projektu budynku. | SPD dobrać do układu zasilania i istniejącej ochrony odgromowej/przepięciowej obiektu. |
| Odbiór i dokumentacja | Instrukcje Raychem/Chemelex + praktyka SEP. | Pomiary izolacji 2500 V DC, ciągłość, test RCD, szkic tras, zdjęcia przed przykryciem, karta nastaw Elexant 650c. |
Warunek krytyczny: warstwy klienta vs DTR Raychem

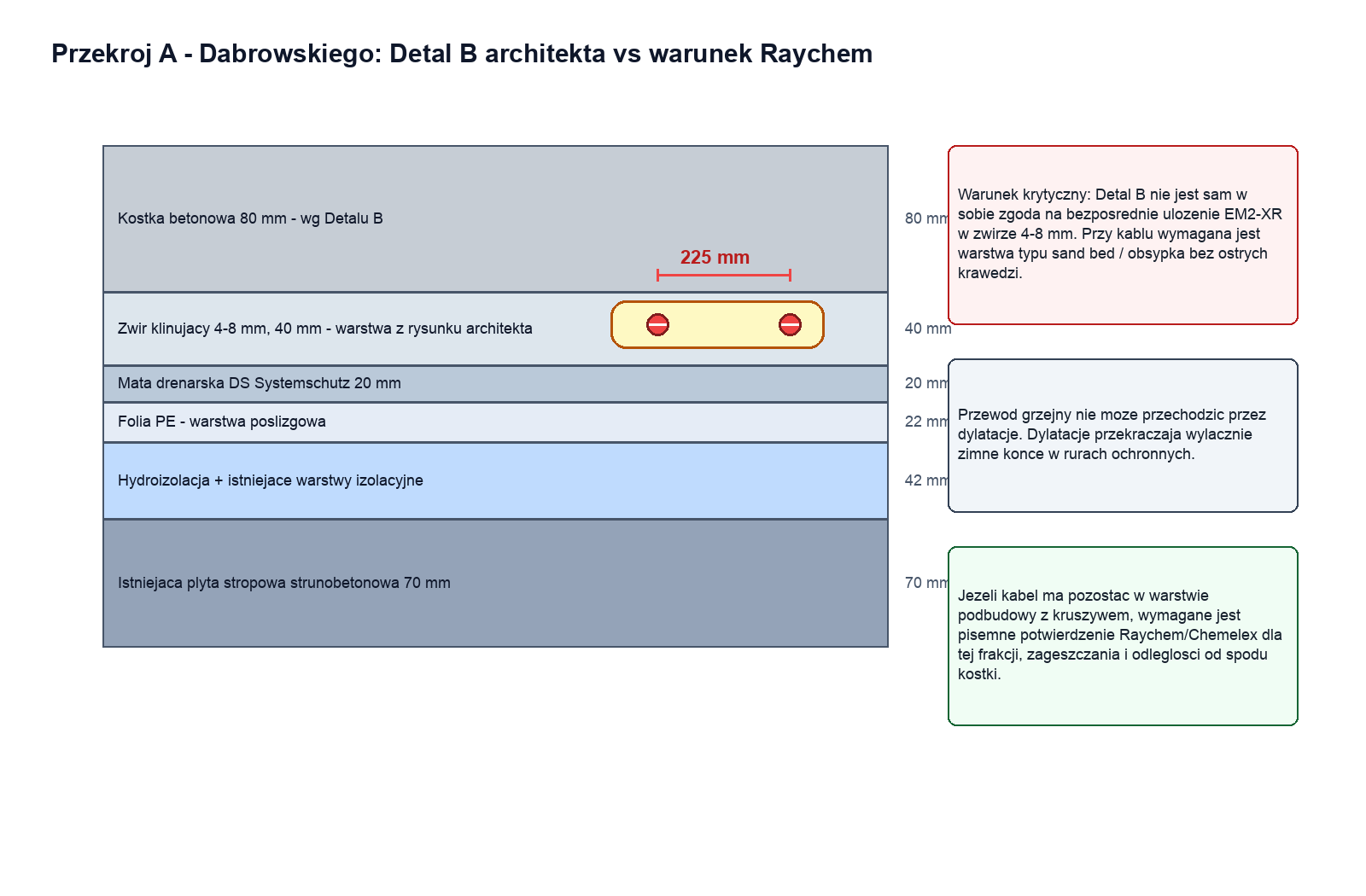

Najważniejszy punkt do zatwierdzenia: rysunek Detal B architekta przewiduje kostkę betonową 80 mm, warstwę żwiru klinującego 4-8 mm grubości 40 mm, matę drenarską DS Systemschutz 20 mm oraz niższe warstwy izolacyjne nad płytą stropową. Materiały Raychem dla kostki pokazują natomiast ułożenie EM2-XR w warstwie podsypki/sand bed, z kontrolą położenia przewodu ok. 20-30 mm poniżej spodu kostki. Jeżeli przewód miałby znaleźć się pod żwirem i matą drenarską, odległość od powierzchni może dojść do ok. 140 mm i taki układ należy traktować jako niezatwierdzony bez korekty detalu albo pisemnej akceptacji Raychem/Chemelex.
| Kontrolowany element | DTR / materiał producenta | Założenie klienta | Ocena inżynierska |
|---|---|---|---|

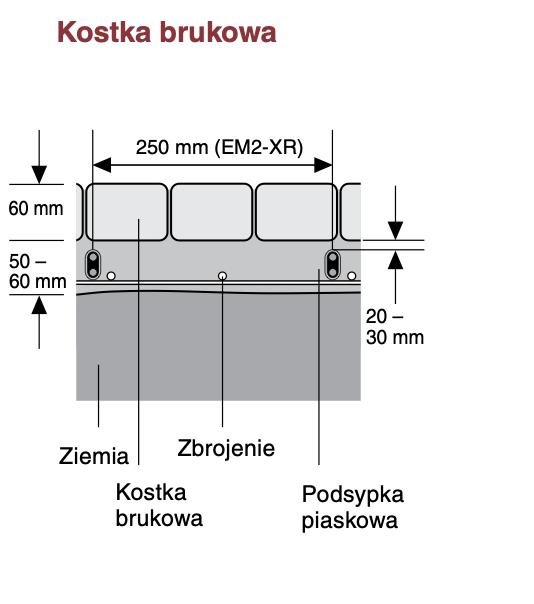

| Kostka brukowa | Schemat Raychem dla kostki pokazuje typowy układ z kostką ok. 60 mm. Podręcznik techniczny pokazuje także przekrój z kostką maks. 80 mm. | Dąbrowskiego: istniejąca kostka betonowa 80 mm, przekładana / odtwarzana wg Detalu B. | 80 mm traktować jako górną granicę z dokumentacji. Nie zwiększać grubości warstw nad przewodem bez ponownej oceny czasu reakcji. |
| Warstwa pod kostką | DTR dla kostki pokazuje warstwę sand bed/podsypki, bez ostrych krawędzi przy przewodzie; w przekroju z kostką maks. 80 mm pojawia się podsypka 30-50 mm. | Detal B: żwir klinujący 4-8 mm, 40 mm oraz mata drenarska DS Systemschutz 20 mm. | Nie potwierdzać bezpośredniego ułożenia EM2-XR w żwirze 4-8 mm. Wymagana lokalna warstwa ochronna typu sand bed/obsypka albo pisemna akceptacja producenta dla konkretnego układu. |
| Przykrycie nad kablem | Na schemacie kostki widoczny jest wymiar 20-30 mm dla położenia kabla w podsypce. | Detal B opisuje „matę grzewczą w warstwie podbudowy”, ale nie podaje jednoznacznie dystansu EM2-XR od spodu kostki. | W detalu wykonawczym wpisać wymiar położenia przewodu. Przyjąć kabel ok. 20-30 mm poniżej spodu kostki, a nie na dole całego pakietu warstw. |
| Głębokość od powierzchni | Dla betonu Raychem wymaga minimum 50 mm pod powierzchnią; dla kostki wymagana jest osobna kontrola układu kostka + podsypka + położenie kabla. | Przy kablu w górnej części podsypki: ok. 100-110 mm od powierzchni. Przy kablu pod żwirem i matą: ok. 140 mm lub więcej. | Wartość 50 mm dla betonu nie jest zgodą na dowolnie głębokie ułożenie pod kostką. Głębsze położenie wydłuży czas reakcji i wymaga akceptacji. |
| Warstwa kruszywa / grysu | Materiały producentów wymagają warstw przy kablu bez kamieni i ostrych obiektów, które mogą uszkodzić przewód. | Detal B wprost wskazuje żwir klinujący frakcji 4-8 mm. | Żwir/grys nie może bezpośrednio dociskać kabla. Wymagana jest obsypka bez ostrych krawędzi albo inny detal ochronny zaakceptowany przez producenta. |
Odpowiedzi bezpośrednio do wymagań inwestora
| Punkt z korespondencji | Odpowiedź techniczna | Warunek / działanie |
|---|---|---|
| Parking Dąbrowskiego: istniejąca kostka, ruch samochodów osobowych | EM2-XR jest właściwym typem przewodu dla nawierzchni z kostki, ale tylko przy układzie warstw zgodnym z DTR: podsypka/sand bed bez ostrych krawędzi przy kablu, kontrolowana głębokość i brak przejść przez dylatacje. | Nie potwierdzać bezwarunkowo ułożenia w żwirze 4-8 mm z Detalu B. Wymagana korekta detalu albo pisemna akceptacja Raychem/Chemelex. |
| Przeliczenie rozstawu, długości i mocy | Dąbrowskiego: 266,97 m2, rozstaw 225 mm, EM2-XR 1186,53 m, moc 106,79 kW. Chrobrego: 20,00 m2, rozstaw 240 mm, EM2-XR 83,33 m, moc 7,50 kW. | Obmiar traktować jako koncepcyjny do potwierdzenia po finalnym CAD pól, dylatacji i tras zimnych końców. |
| Dwie odrębne strefy | Przyjęto R-OD dla Dąbrowskiego oraz R-CH dla Chrobrego, z osobnym sterowaniem, obwodami, czujnikami i pomiarem energii. | Nie łączyć funkcjonalnie strefy podpiwniczonej i strefy pieszej; mają różne warunki cieplne i eksploatacyjne. |
| Subliczniki energii per strefa grzewcza od Dąbrowskiego | W R-OD przewidziano co najmniej trzy podliczniki MID: pole podstawowe, rozszerzenie, odwodnienia. Dla R-CH minimum jeden podlicznik strefowy. | Podział liczników dopasować do wymagań rozliczeniowych Zamawiającego przed zamówieniem rozdzielnic. |
| Dylatacje | Przewód grzejny EM2-XR nie może przechodzić przez dylatacje ani miejsca pracy konstrukcji. Przez granice mogą przejść tylko zimne końce w osłonach. | Do zatwierdzenia wymagany finalny rysunek dylatacji i podział pól grzewczych. |

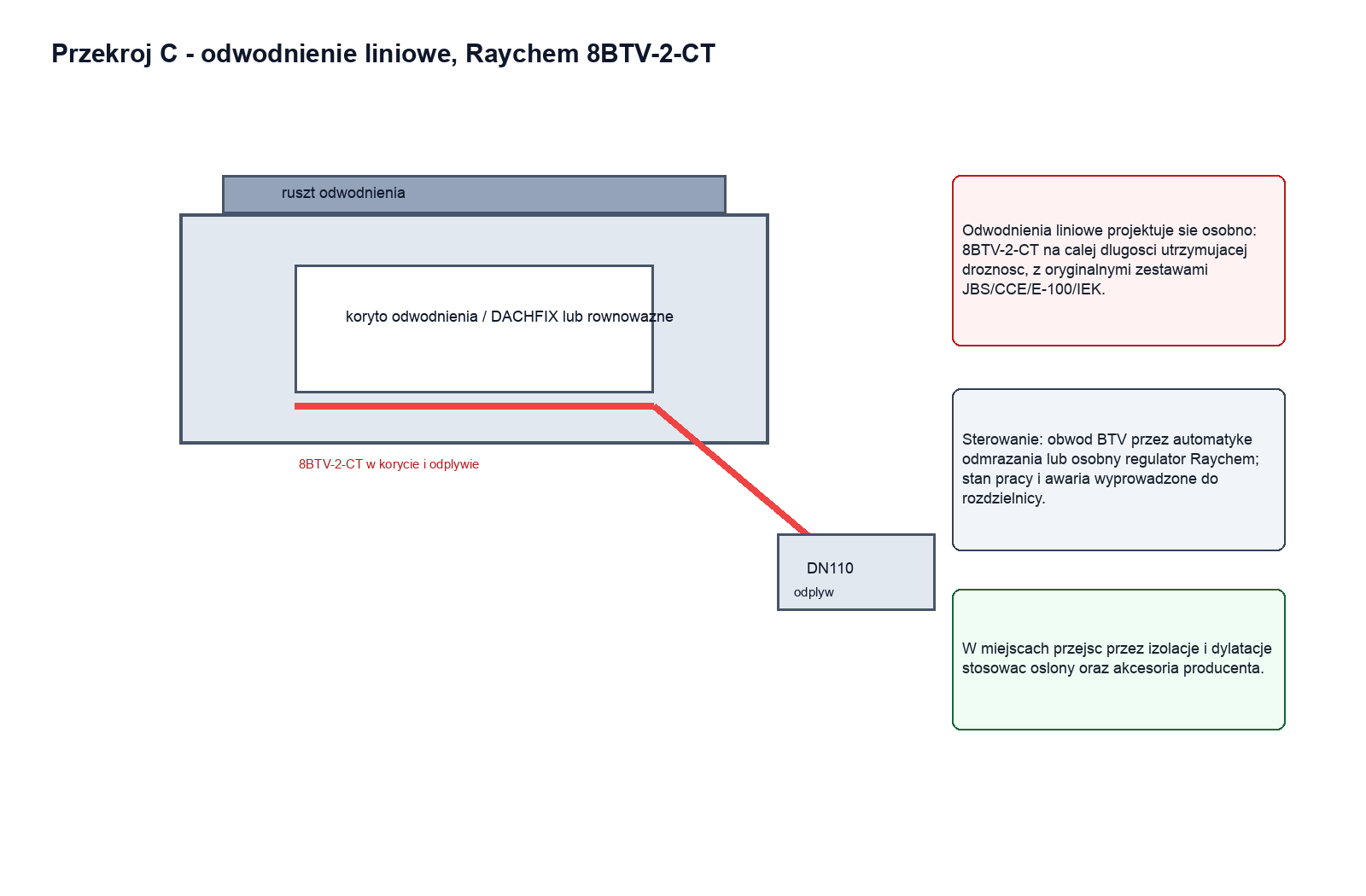

| Odwodnienie i rury spustowe | Odwodnienia wydzielono jako osobne obwody 8BTV-2-CT: Dąbrowskiego ok. 79,90 m, Chrobrego ok. 4,76 m. | Trasy przy korytach, wpustach i rurach DN110 potwierdzić z detalem wykonawczym oraz dostępem serwisowym. |
| Warstwy schodów | Detal biegu schodowego wskazuje stopnice/podstopnice granitowe i warstwę wyrównawczą z zatopioną matą grzewczą, ale nie podaje kompletu grubości do obmiaru rozwinięcia. | Potrzebny CAD rozwinięcia stopnic, podstopnic, spoczników, szerokości biegów i krawędzi; bez tego schody pozostają punktem otwartym. |
| Dostępna moc i rozruch | Moc nominalna całego zakresu wynosi ok. 116,40 kW, prąd bilansowy 3f ok. 168,0 A. Dla EM2-XR dobrano krótkie obwody do limitów tabel rozruchowych Raychem dla -10°C. | Dla jednoczesnego startu paneli prąd największej fazy wychodzi ok. 253-258 A; jako wariant źródłowy przyjęto QF-G 315 A, a zejście do 250 A tylko po sekwencji startu i potwierdzeniu selektywności. |
| Tryb manualny | Przewidziano automatykę pogodową z czujnikiem temperatury/wilgoci oraz ręczne załączenie z ograniczeniem czasu pracy i sygnalizacją stanu. | Na rozdzielnicy wymagana blokada/automatyczny powrót z trybu ręcznego, aby ograniczyć zużycie energii. |

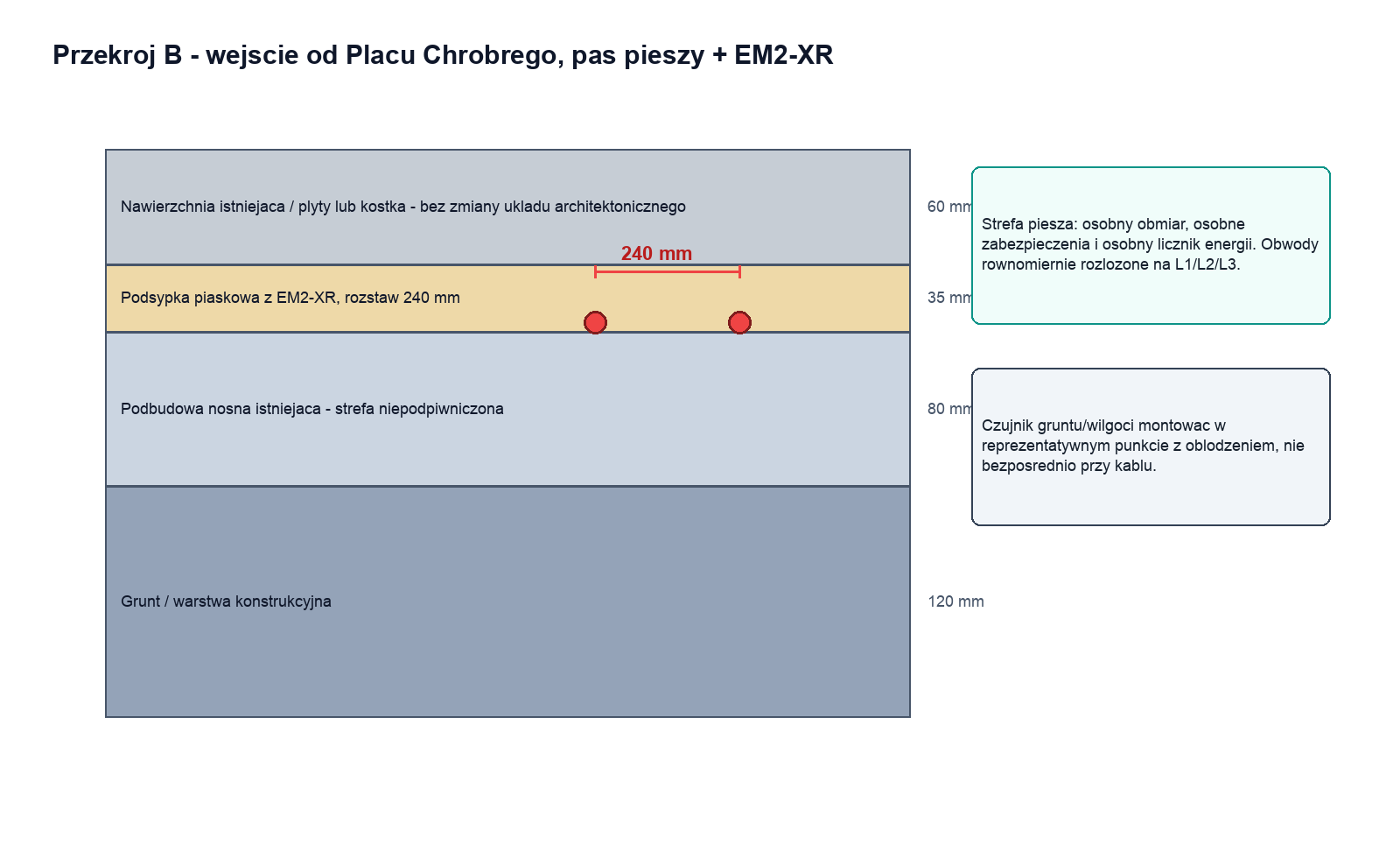

Przekroje i schematy w opracowaniu

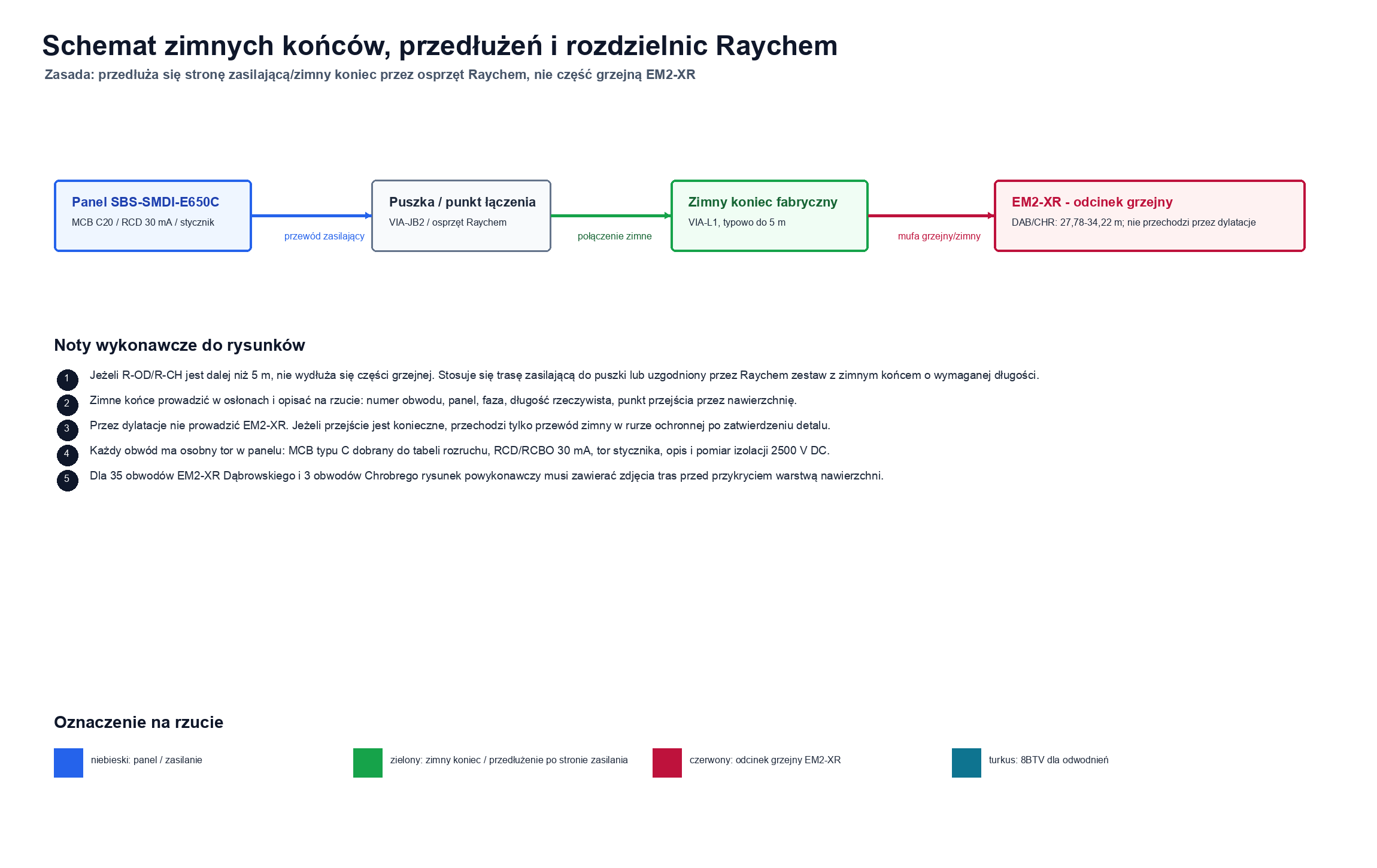

Rysunki obwodów, zimne końce i zabezpieczenie główne
| Element projektu | Przyjęcie projektowe | Wniosek wykonawczy |
|---|---|---|

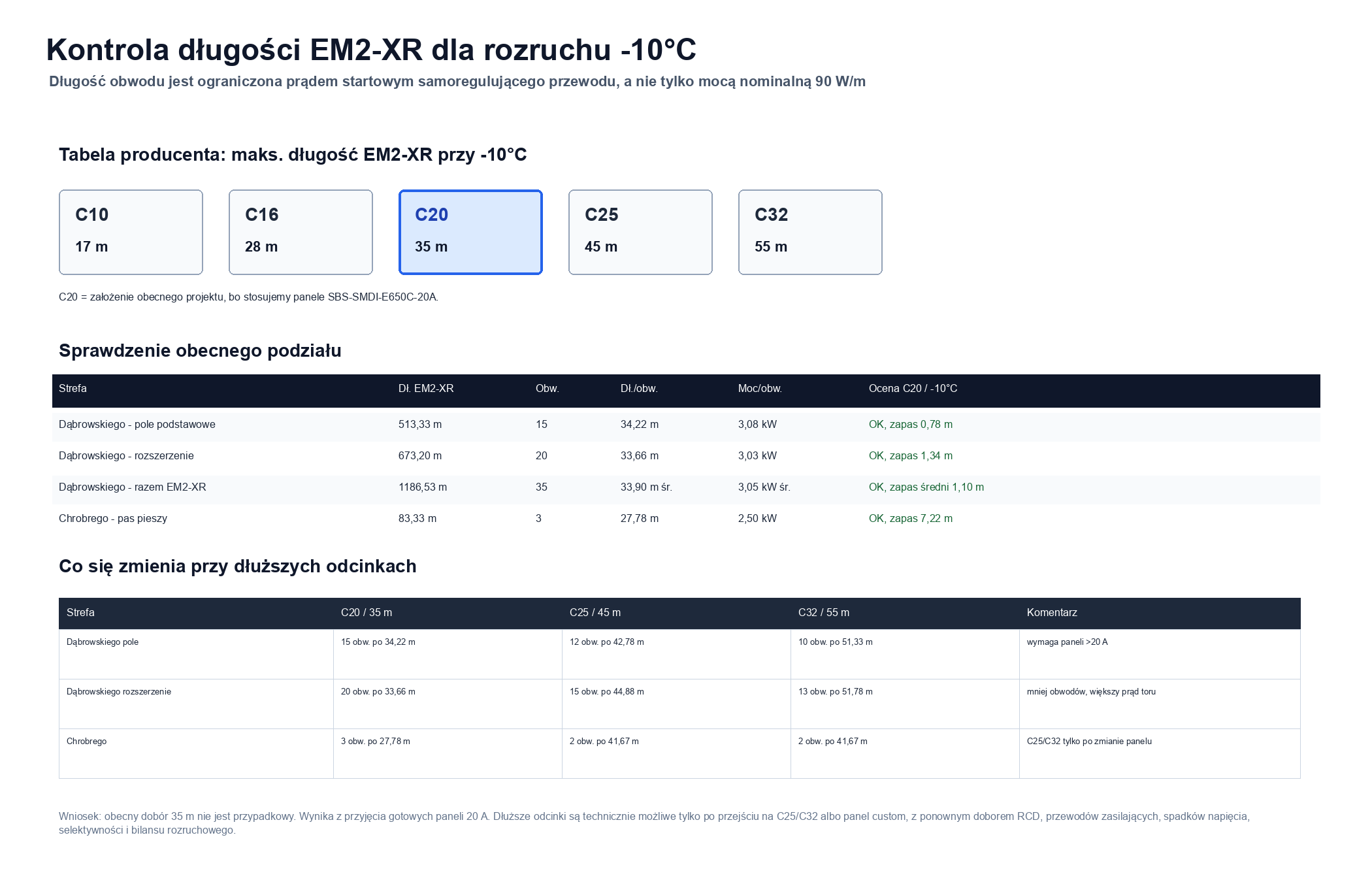

| Limit długości EM2-XR przy -10°C | Raychem: C10 = 17 m, C16 = 28 m, C20 = 35 m, C25 = 45 m, C32 = 55 m. | Przy panelach 20 A zostajemy przy obwodach do 35 m. Dłuższe odcinki oznaczają zmianę paneli/zabezpieczeń na C25/C32 albo rozwiązanie custom. |

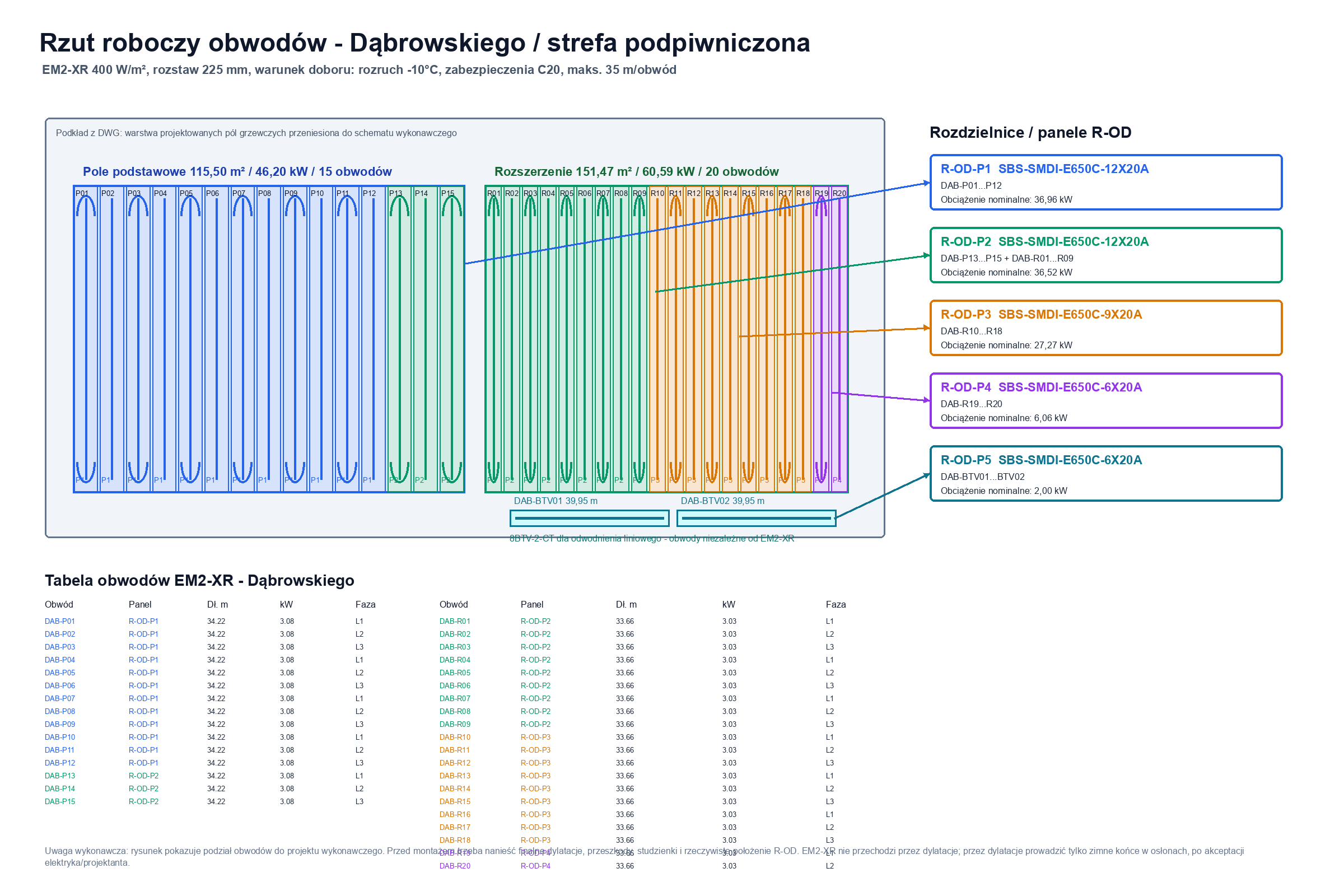

| Dąbrowskiego | 35 obwodów EM2-XR: pole podstawowe 15 × 34,22 m, rozszerzenie 20 × 33,66 m; dodatkowo 2 obwody 8BTV. | Na rzucie każdy obwód ma numer, panel, długość, moc i fazę. R-OD wymaga 5 fizycznych paneli. |

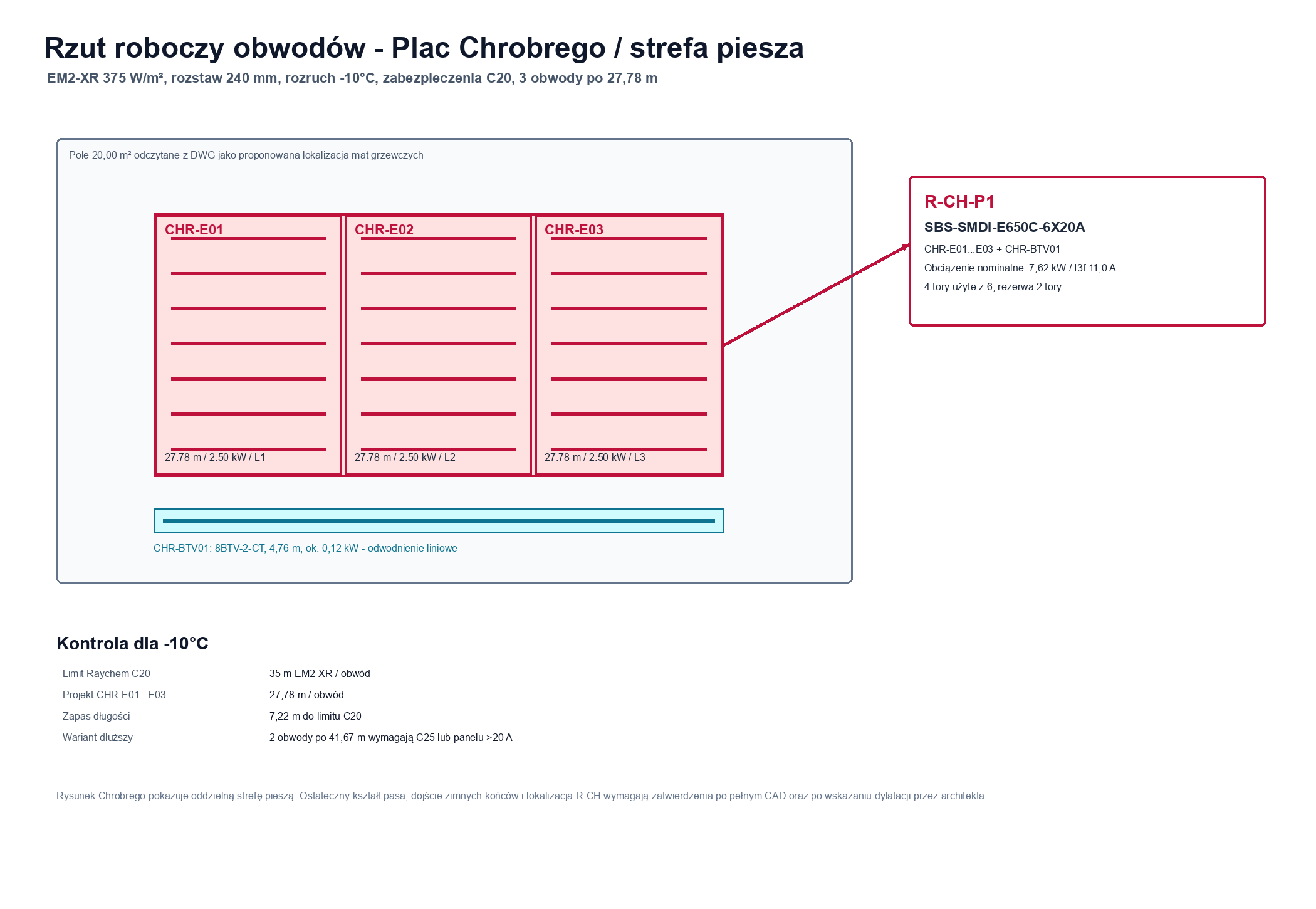

| Chrobrego | 3 obwody EM2-XR po 27,78 m i 1 obwód 8BTV. | R-CH-P1 jako osobna rozdzielnica/panel 6-torowy; nie mieszać z R-OD. |
| Zimne końce i przedłużenia | Gotowe zestawy EM2-XR mają zimny koniec; jeżeli rozdzielnica jest dalej, przedłuża się stronę zasilającą przez osprzęt/puszkę Raychem. | Nie przedłużać części grzejnej EM2-XR. Przez dylatacje prowadzić tylko zimny koniec w osłonie po akceptacji detalu. |

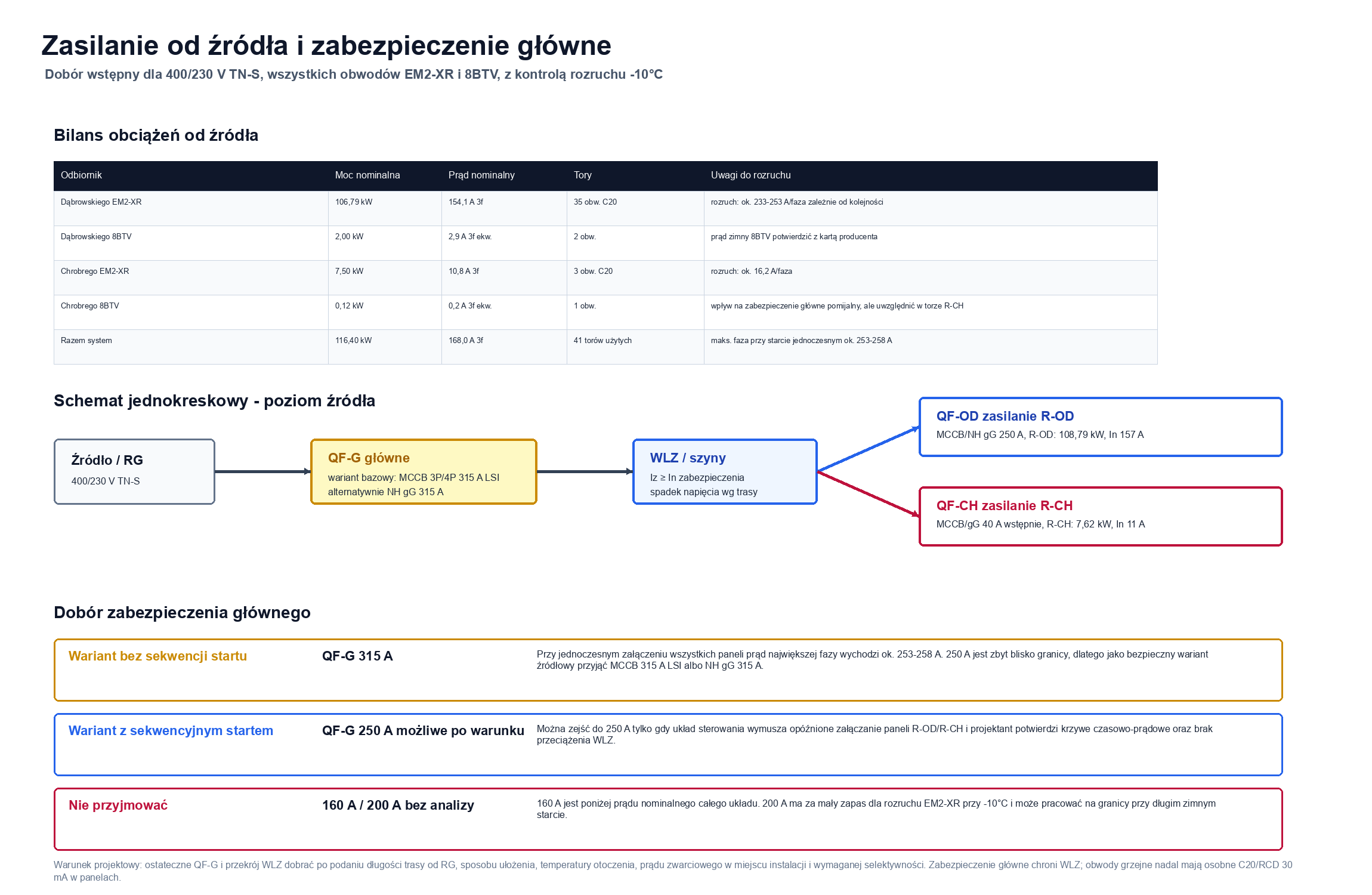

| Zabezpieczenie od źródła | Moc nominalna 116,40 kW, I3f 168,0 A. Przy jednoczesnym starcie -10°C maksymalna faza ok. 253-258 A. | QF-G 315 A jako wariant bez sekwencji startu. QF-G 250 A tylko po sterowaniu sekwencyjnym i potwierdzeniu krzywych czasowo-prądowych. |
Pobierz pakiet rysunków obwodów i zasilania PDF
Założenia projektowe
| Obszar | Warunki | Technologia | Założenie mocy |
|---|---|---|---|
| Parking od ul. Dąbrowskiego | Istniejąca kostka betonowa, ruch samochodów osobowych, strefa podpiwniczona/free-standing. | RAYCHEM EM2-XR w lokalnej warstwie ochronnej typu sand bed/obsypka bez ostrych krawędzi albo po pisemnej akceptacji Raychem/Chemelex dla układu z Detalu B. | 400 W/m2, rozstaw projektowy 225 mm. |
| Wejście od Pl. Chrobrego | Pas pieszy, strefa niepodpiwniczona, mniejsza bezwładność i osobne sterowanie. | RAYCHEM EM2-XR w podsypce zgodnej z DTR, osobna strefa, osobny czujnik i osobne sterowanie. | 375 W/m2, rozstaw projektowy 240 mm. |
| Odwodnienia liniowe i odpływy | Utrzymanie drożności odpływu po stopieniu śniegu. | RAYCHEM 8BTV-2-CT z oryginalnymi zestawami montażowymi. | ok. 25 W/m, obwody wydzielone od EM2-XR. |
Co potwierdza producent, a co jest decyzją projektową
| Temat | Potwierdzenie w dokumentacji | Wniosek do projektu |
|---|---|---|
| Zastosowanie EM2-XR | Chemelex/Raychem opisuje EM2-XR jako przewód do ochrony ramp, schodów, doków i dojść przed śniegiem i lodem; moc liniowa wynosi 90 W/m przy 0°C. | EM2-XR jest właściwym systemem dla powierzchni z kostką, a moc powierzchniowa wynika z rozstawu przewodu. |
| Kostka brukowa | Specyfikacja i schemat Raychem wskazują układ dla kostki brukowej z podsypką oraz typowym rozstawem EM2-XR 250 mm. | Rysunek producenta potwierdza układ warstw, ale rozstaw 225 mm dla Dąbrowskiego wynika z projektowego poziomu 400 W/m2. |
| Podsypka / sand bed | Raychem pokazuje warstwę sand bed pod kostką. Nie traktujemy lokalnej nazwy materiału podsypki ani żwiru 4-8 mm jako cytatu producenta. | W opisie stosować: warstwa ochronna/podsypka bez ostrych krawędzi przy przewodzie. Dla Detalu B z żwirem 4-8 mm wymagana korekta albo pisemne potwierdzenie producenta. |
| Dylatacje | Instrukcja wymaga, aby przewód grzejny nie przechodził przez dylatacje. | Po otrzymaniu finalnego układu dylatacji trzeba podzielić pola grzewcze; przez dylatacje przechodzą wyłącznie zimne końce w osłonach. |
| Rozdzielnice i zabezpieczenia | Chemelex opisuje Elexant 650c-Modbus dla systemów surface snow melting, a panele SBS-SMDI-E650C jako zintegrowane rozwiązanie sterowania, zabezpieczeń i połączeń; karta paneli podaje warianty 3/6/9/12 torów. | Dla Dąbrowskiego przyjąć R-OD, dla Chrobrego R-CH; łącznie 6 fizycznych paneli, z podlicznikami MID, sygnalizacją pracy/awarii, funkcją ice rain i możliwością serwisu. |
Uzasadnienie mocy 400 W/m2
Dobór oparto na systemie Raychem/Chemelex. Moc powierzchniowa wynika z mocy liniowej EM2-XR 90 W/m oraz rozstawu przewodu: q = 90 W/m / rozstaw [m]. Dla strefy Dąbrowskiego przyjęto 400 W/m2, ponieważ parking jest nad strefą podpiwniczoną/free-standing i ma większe straty ciepła w dół konstrukcji. Dla Placu Chrobrego pozostaje osobna strefa piesza 375 W/m2.
| Rozstaw EM2-XR | Moc z obliczenia | Zastosowanie w opracowaniu |
|---|---|---|
| 250 mm | ok. 360 W/m2 | Rozstaw katalogowo pokazywany na schemacie kostki; nie przyjęty dla strefy podpiwniczonej. |
| 240 mm | ok. 375 W/m2 | Pl. Chrobrego - osobna strefa piesza niepodpiwniczona. |
| 225 mm | 400 W/m2 | Dąbrowskiego - strefa podpiwniczona/free-standing, wymagany szybszy czas reakcji. |
Obmiar, moce i prądy
| Strefa | Powierzchnia / długość | Przewód | Moc nominalna | Prąd ekwiwalentny 3f |
|---|---|---|---|---|
| Dąbrowskiego - pole podstawowe | 115,50 m2 | EM2-XR: 513,33 m | 46,20 kW | 66,7 A |
| Dąbrowskiego - rozszerzenie | 151,47 m2 | EM2-XR: 673,20 m | 60,59 kW | 87,5 A |
| Dąbrowskiego - razem nawierzchnia | 266,97 m2 | EM2-XR: 1186,53 m | 106,79 kW | 154,1 A |
| Chrobrego - wejście piesze | 20,00 m2 | EM2-XR: 83,33 m | 7,50 kW | 10,8 A |
| Odwodnienia Dąbrowskiego | 79,90 m | 8BTV-2-CT | 2,00 kW | 2,9 A |
| Odwodnienie Chrobrego | 4,76 m | 8BTV-2-CT | 0,12 kW | 0,2 A |
| Razem | 286,97 m2 + odwodnienia | 1354,53 m przewodów | 116,40 kW | 168,0 A |
Nominał, bilans 3f i zimny start
| Pojęcie | Do czego służy | Wartość w opracowaniu | Warunek projektowy |
|---|---|---|---|
| Moc nominalna | Bilans mocy, koszt energii, obciążenie stref. | 116,40 kW dla całego zakresu. | Potwierdzić po finalnym CAD, dylatacjach i trasach zimnych końców. |
| Prąd ekwiwalentny 3f | Dobór zasilania R-OD/R-CH i rozmowa o dostępnej mocy. | 168,0 A przy 400 V i cosφ = 1,0. | To nie jest prąd rozruchowy. Sprawdzić WLZ, zabezpieczenie główne i selektywność. |
| Prąd toru 230 V | Dobór aparatury 20 A i rozdziału L1/L2/L3. | EM2-XR: 10,9-13,4 A/obwód nominalnie. | Każdy tor opisać w rozdzielnicy; finalnie sprawdzić asymetrię faz. |
| Zimny start | Dobór charakterystyki zabezpieczeń i długości obwodu EM2-XR. | Dla C20 przyjęto limit Raychem 35 m przy -10°C. | Jeżeli Tmin obiektu jest niższa albo producent poda inną tabelę, przeliczyć obwody i panele. |

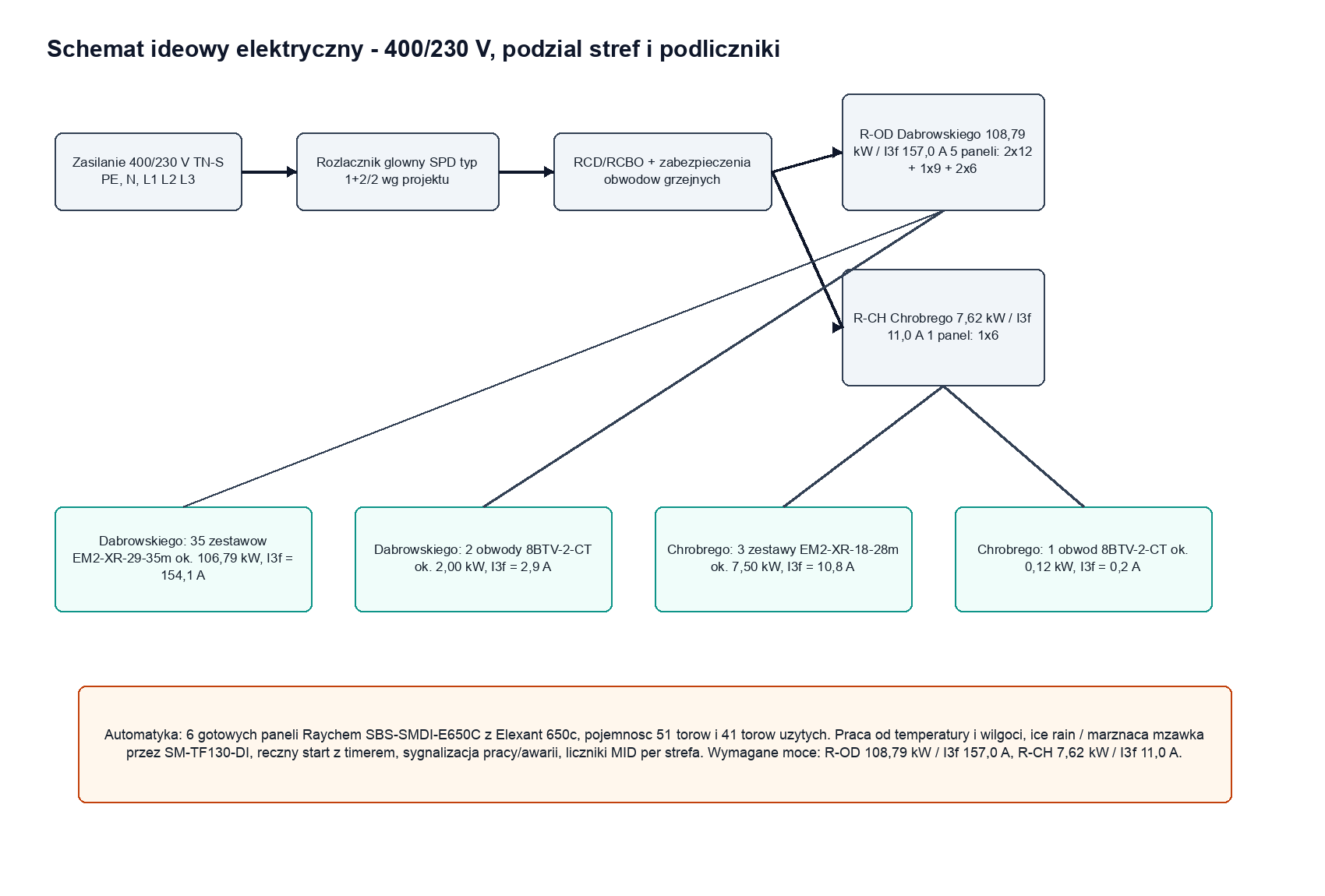

Dział elektryczny - obwody, RCD i rozdzielnice
Prądy policzono jako ekwiwalent trójfazowy według wzoru: I = P / (√3 × 400 V × cosφ). Same przewody grzejne są zasilane z obwodów 230 V, a obwody należy równomiernie rozdzielić na L1/L2/L3. Przy zabezpieczeniach 20 A trzeba utrzymać długość jednego obwodu EM2-XR do 35 m według tabeli Raychem dla rozruchu -10°C. Jako rozwiązanie bazowe przyjęto gotowe/prefabrykowane panele Raychem SBS-SMDI-E650C z Elexant 650c-Modbus. Liczba odbiorników wynosi 37 torów R-OD + 4 tory R-CH = 41 torów użytych; do kosztorysu przyjęto 6 paneli o pojemności 51 torów, z rezerwą wykonawczą 10 torów.
| Strefa | Liczba obwodów | Długość na obwód | Moc na obwód | Prąd 1f / obwód | Podział faz |
|---|---|---|---|---|---|
| Dąbrowskiego - pole podstawowe EM2-XR | 15 | 34,22 m | 3,08 kW | 13,4 A | L1/L2/L3: 5/5/5 |
| Dąbrowskiego - rozszerzenie EM2-XR | 20 | 33,66 m | 3,03 kW | 13,2 A | L1/L2/L3: 6/7/7 |
| Dąbrowskiego - odwodnienia 8BTV | 2 | 39,95 m | 1,00 kW | 4,3 A | L1/L2/L3: 1/1/0 |
| Chrobrego - EM2-XR | 3 | 27,78 m | 2,50 kW | 10,9 A | L1/L2/L3: 1/1/1 |
| Chrobrego - odwodnienie 8BTV | 1 | 4,76 m | 0,12 kW | 0,5 A | L1 |

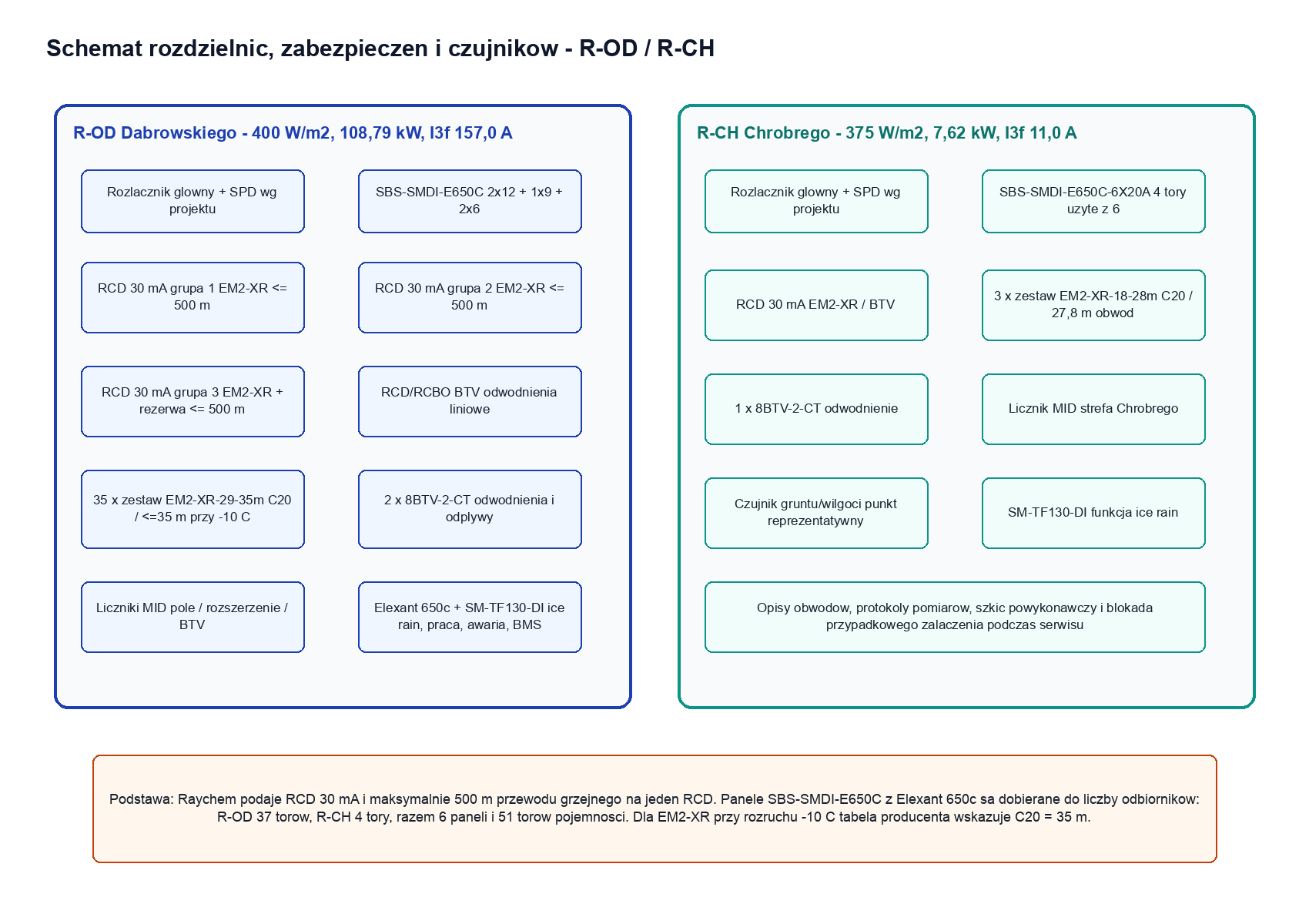

Bilans rozdzielnic
| Rozdzielnica | Zakres | Moc nominalna | Prąd 3f do bilansu | Obwody | Raychem / aparatura | Pomiar energii |
|---|---|---|---|---|---|---|
| R-OD Dąbrowskiego | Strefa podpiwniczona: parking, rozszerzenie i odwodnienia. | 108,79 kW | 157,0 A | 35 EM2-XR + 2 BTV | 5 paneli Raychem SBS-SMDI-E650C z Elexant 650c: 2 × 12X20A + 1 × 9X20A + 2 × 6X20A; 37 torów użytych z 45. | Min. 3 MID: pole podstawowe, rozszerzenie, odwodnienia. |
| R-CH Chrobrego | Strefa piesza i odwodnienie. | 7,62 kW | 11,0 A | 3 EM2-XR + 1 BTV | 1 panel Raychem SBS-SMDI-E650C-6X20A z Elexant 650c; 4 tory użyte z 6. | Min. 1 MID dla strefy, opcjonalnie osobno odwodnienie. |

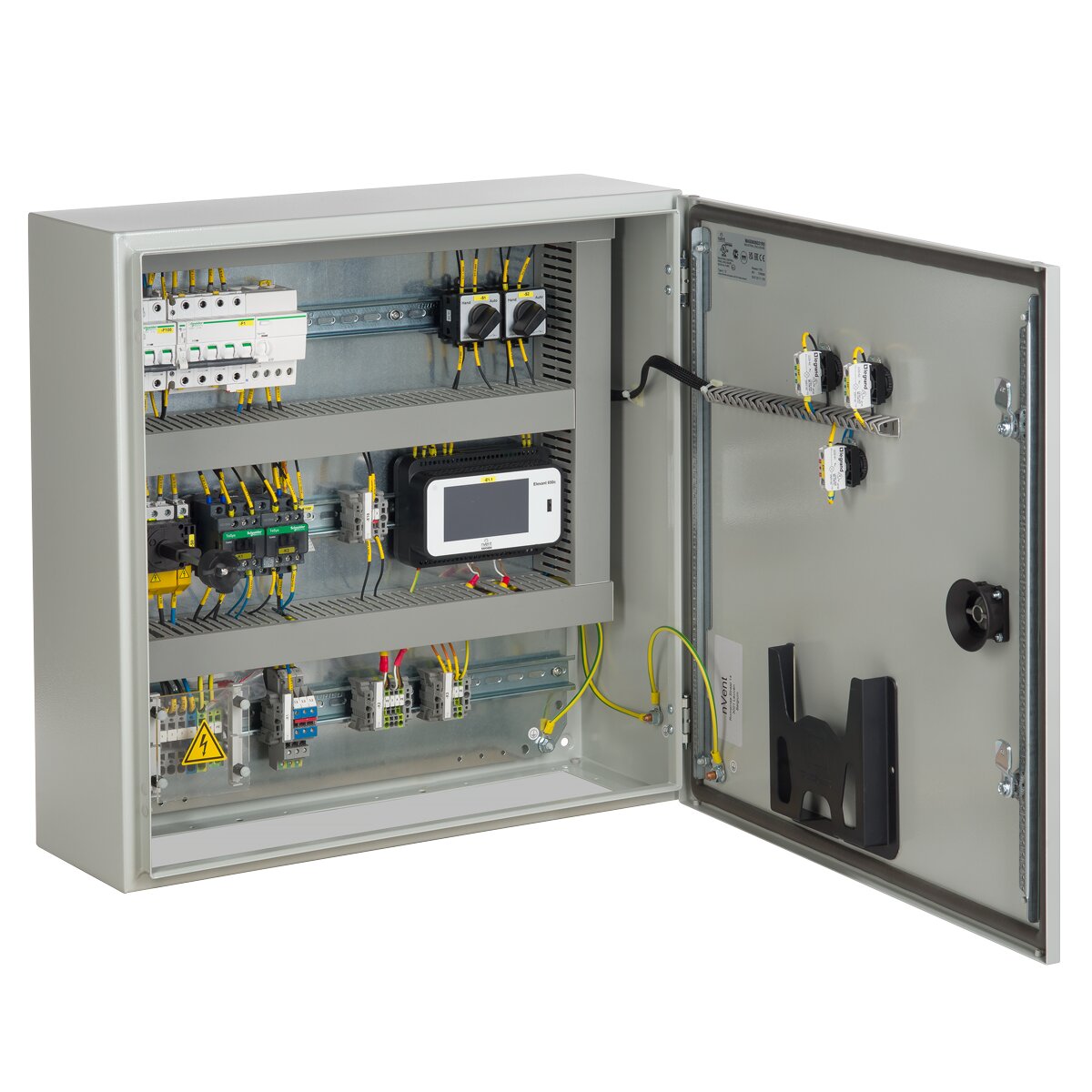

Gotowe rozdzielnice Raychem/Elexant
| Rozdzielnica | Dobór torów | Pełne wyposażenie wymagane | Uwagi kosztowe |
|---|---|---|---|
| R-OD Dąbrowskiego | 5 paneli: 2 × SBS-SMDI-E650C-12X20A, 1 × SBS-SMDI-E650C-9X20A, 2 × SBS-SMDI-E650C-6X20A. Pojemność 45 torów, wykorzystane 37: 35 EM2-XR + 2 BTV. | Elexant 650c-Modbus, E650C-G, SM-TF130-DI z funkcją ice rain, MCB C20, RCD/RCBO 30 mA, styczniki/wyjścia mocy, SPD, podliczniki MID, sygnalizacja pracy/awarii i zaciski zimnych końców. | 5 kpl. × 24 000 zł netto = 120 000 zł netto. |
| R-CH Chrobrego | 1 panel SBS-SMDI-E650C-6X20A. Pojemność 6 torów, wykorzystane 4: 3 EM2-XR + 1 BTV. | Elexant 650c-Modbus, E650C-G, SM-TF130-DI z funkcją ice rain, MCB C20, RCD/RCBO 30 mA, MID i sygnalizacja lokalna. | Osobny panel/strefa, bez mieszania odbiorników z R-OD. |
Dobór paneli do zapytania ofertowego
| Rozdzielnica | Typ panelu | Nr katalogowy | Ilość paneli | Pojemność torów | Tory użyte | Uwagi |
|---|---|---|---|---|---|---|
| R-OD Dąbrowskiego | SBS-SMDI-E650C-12X20A | 2000003972 | 2 | 24 | 24 | Dwie rozdzielnice/panele 12-torowe dla głównych obwodów EM2-XR. |
| R-OD Dąbrowskiego | SBS-SMDI-E650C-9X20A | 2000003971 | 1 | 9 | 9 | Panel 9-torowy dla kolejnych obwodów EM2-XR. |
| R-OD Dąbrowskiego | SBS-SMDI-E650C-6X20A | 2000003970 | 2 | 12 | 4 | Dwa panele 6-torowe dla BTV/rezerwy i rozdzielenia wykonawczego; nie przyjmujemy wariantu 4-torowego. |
| R-CH Chrobrego | SBS-SMDI-E650C-6X20A | 2000003970 | 1 | 6 | 4 | Osobny panel dla strefy pieszej i odwodnienia Chrobrego. |
| Razem | SBS-SMDI-E650C 20 A | - | 6 | 51 | 41 | Dobór ofertowy z rezerwą wykonawczą; 10 torów rezerwy łącznie. |
Schedule paneli i torów do projektu wykonawczego
| Panel | Typ | Przypisane obwody | Użyte / rezerwa | Obciążenie nominalne | Pomiar energii | Uwagi |
|---|---|---|---|---|---|---|
| R-OD-P1 | SBS-SMDI-E650C-12X20A | DAB-P01...DAB-P12 | 12 / 0 | 12 × EM2-XR 34,22 m, 36,96 kW | MID: Dąbrowskiego - pole podstawowe | Rozdział faz 4/4/4, MCB C20. |
| R-OD-P2 | SBS-SMDI-E650C-12X20A | DAB-P13...DAB-P15 + DAB-R01...DAB-R09 | 12 / 0 | 3 × 34,22 m + 9 × 33,66 m, 36,52 kW | Rozdzielić logicznie pole podstawowe / rozszerzenie | Panel mieszany, konieczny dokładny opis torów i liczników. |
| R-OD-P3 | SBS-SMDI-E650C-9X20A | DAB-R10...DAB-R18 | 9 / 0 | 9 × EM2-XR 33,66 m, 27,27 kW | MID: Dąbrowskiego - rozszerzenie | Rozdział faz 3/3/3. |
| R-OD-P4 | SBS-SMDI-E650C-6X20A | DAB-R19...DAB-R20 | 2 / 4 | 2 × EM2-XR 33,66 m, 6,06 kW | MID: Dąbrowskiego - rozszerzenie | Rezerwa dla korekt CAD lub wydzielenia pól. |
| R-OD-P5 | SBS-SMDI-E650C-6X20A | DAB-BTV01...DAB-BTV02 | 2 / 4 | 2 × 8BTV po 39,95 m, 2,00 kW | MID: Dąbrowskiego - odwodnienia | Oddzielić BTV od obwodów powierzchniowych EM2-XR. |
| R-CH-P1 | SBS-SMDI-E650C-6X20A | CHR-E01...CHR-E03 + CHR-BTV01 | 4 / 2 | 3 × EM2-XR 27,78 m + 8BTV 4,76 m, 7,62 kW | MID: Chrobrego | Osobna strefa piesza, osobny czujnik i sterowanie. |
Szacunkowe obciążenie faz po rozdziale obwodów
| Rozdzielnica | L1 | L2 | L3 | Komentarz |
|---|---|---|---|---|
| R-OD Dąbrowskiego | 34,58 kW / 150,3 A | 37,61 kW / 163,5 A | 36,61 kW / 159,2 A | 15 obwodów pola, 20 obwodów rozszerzenia i 2 obwody BTV. |
| R-CH Chrobrego | 2,62 kW / 11,4 A | 2,50 kW / 10,9 A | 2,50 kW / 10,9 A | 3 obwody EM2-XR po jednym na fazę; BTV na L1. |
| Suma R-OD + R-CH | 37,20 kW / 161,7 A | 40,11 kW / 174,4 A | 39,11 kW / 170,0 A | Stan nominalny po przyjętym rozdziale; finalnie zweryfikować z rzeczywistym przypisaniem torów. |
Wartości są nominalne. Zabezpieczenia i prądy zimnego startu trzeba potwierdzić według tabel Raychem dla minimalnej temperatury załączenia. Przy torach 20 A utrzymano długość EM2-XR do 35 m na obwód. Marznąca mżawka jest uwzględniona przez logikę Elexant 650c: oprócz standardowej ochrony temperatury/wilgoci nawierzchni dodano moduł SM-TF130-DI z funkcją ice rain, czyli wcześniejsze podgrzanie nawierzchni przy ryzyku marznącego deszczu/mżawki.
Instrukcja wykonawcza i kontrola
| Krok | Wymaganie | Kontrola |
|---|---|---|
| Przed montażem | Wyznaczyć pola, dylatacje, odwodnienia, miejsce czujnika i trasy zimnych końców. | Nie układać kabla, jeżeli dylatacje nie są oznaczone. |
| Podłoże przy kablu | Warstwa ochronna zgodna z Raychem: sand bed/obsypka równa, bez ostrych krawędzi, kamieni i lokalnych punktów zgniotu. | Żwir/grys 4-8 mm z Detalu B dopuszczać przy kablu tylko po wykonaniu lokalnej warstwy ochronnej albo po pisemnej akceptacji producenta. |
| Układanie EM2-XR | Dąbrowskiego 225 mm, Chrobrego 240 mm; bez krzyżowania, naprężeń i przejść przez dylatacje. | Zdjęcia tras z widocznym rozstawem przed przykryciem. |
| Pomiary | Pomiar izolacji i ciągłości przed ułożeniem, po ułożeniu i po odtworzeniu nawierzchni. | Protokoły pomiarowe do dokumentacji odbiorowej. |
| Uruchomienie | Nastawy temperatury/wilgoci, test ręczny z timerem, opis obwodów i liczników. | Karta nastaw i instrukcja obsługi dla użytkownika. |
Minimalna karta odbioru obwodu
| Pole protokołu | Wymagana treść |
|---|---|
| Identyfikacja | Nr rozdzielnicy, panelu i toru; nr obwodu na rzucie; strefa; typ przewodu; długość projektowa i rzeczywista. |
| Warstwa i położenie | Rozstaw, odległość od spodu kostki, materiał obsypki/sand bed, brak kontaktu z ostrym kruszywem, zdjęcie przed przykryciem. |
| Pomiary kabla | Rezystancja izolacji 2500 V DC przed ułożeniem, po ułożeniu i po odtworzeniu nawierzchni; wynik porównawczy w MΩ. |
| Ochrona elektryczna | Ciągłość PE/ekranu, test RCD/RCBO 30 mA, sprawdzenie zabezpieczenia nadprądowego i opis aparatury. |
| Automatyka | Nr czujnika, lokalizacja czujnika, nastawy Elexant 650c, tryb ręczny z timerem, sygnalizacja pracy/awarii i test ice rain. |
| Odbiór | Podpis wykonawcy, elektryka z uprawnieniami, przedstawiciela inwestora oraz załączone zdjęcia tras. |
Kosztorys materiałowy Raychem/Chemelex
Kosztorys jest oparty na cenniku SHE/Chemelex i gotowych, fabrycznie zakończonych zestawach EM2-XR. Nie liczono już EM2-XR z metra ani oddzielnych zestawów przyłączeniowo-zakończeniowych dla każdego obwodu EM2-XR.
| Zakres | Dobór | Wartość netto |
|---|---|---|
| Dąbrowskiego - obwody EM2-XR | 35 × EM2-XR-29-35m, gotowy zestaw z 5 m zimnym końcem. | 231 805,00 zł |
| Chrobrego - obwody EM2-XR | 3 × EM2-XR-18-28m, gotowy zestaw z 5 m zimnym końcem. | 19 632,00 zł |
| Odwodnienia | 84,66 m 8BTV-2-CT. | 13 799,58 zł |
| Akcesoria BTV | CCE-04-CT, JBS-100-E, E-100-E, IEK-25-04. | 5 096,40 zł |
| Rozdzielnice Raychem/Elexant | 6 kpl. prefabrykowanych paneli SBS-SMDI-E650C 20 A: 2 × 12X20A, 1 × 9X20A, 3 × 6X20A; pojemność 51 torów, wykorzystane 41 torów. Cena obejmuje Elexant 650c, czujniki E650C-G, moduły SM-TF130-DI dla ice rain / marznącej mżawki, aparaturę zabezpieczającą i sygnalizację. | 144 000,00 zł |
| Razem netto materiał RAYCHEM / Chemelex | 414 332,98 zł | |
| w tym gotowe rozdzielnice Raychem/Elexant: 6 kpl. × 24 000 zł netto/szt. | 144 000,00 zł | |
| VAT 23% | 95 296,59 zł | |
| Razem brutto materiał | 509 629,57 zł | |
Pozycję rozdzielnic przyjęto zgodnie z założeniem ofertowym: 6 kpl. × 24 000 zł netto/szt. Cena ma obejmować gotową rozdzielnicę Raychem/Elexant z Elexant 650c, E650C-G, SM-TF130-DI, ochroną standardową temperatury/wilgoci oraz funkcją ice rain dla marznącej mżawki. Jeżeli dostawca potwierdzi inny zakres wyposażenia w cenie rozdzielnicy, koszt czujników i modułów należy rozbić na osobne pozycje.
Kontrola kompletności BOM przed zamówieniem
| Grupa | Co jest ujęte | Co potwierdzić przed zamówieniem |
|---|---|---|
| EM2-XR | 38 gotowych zestawów EM2-XR dobranych po długości: 35 szt. 29-35 m oraz 3 szt. 18-28 m. | Potwierdzić, że zestawy obejmują 5 m zimnego końca, zakończenie fabryczne i elementy wymagane przez producenta; nie dublować VIA-CE1, jeżeli zestaw jest kompletny. |
| 8BTV | 84,66 m 8BTV-2-CT oraz CCE-04-CT, JBS-100-E, E-100-E, IEK-25-04. | Zweryfikować liczbę zasilania, zakończeń, przejść przez izolacje i mocowań po finalnych trasach koryt, wpustów i rur spustowych. |
| Rozdzielnice | 6 paneli Raychem/Elexant po 24 000 zł netto/szt. z aparaturą mocy, sterowaniem, RCD/RCBO, SPD, MID i sygnalizacją. | Dostawca paneli musi potwierdzić konfigurację 12/9/6 torów, typ RCD/RCBO, liczbę czujników E650C-G, moduły SM-TF130-DI i zakres liczenia energii MID. |
| Poza kosztem materiałowym | Nie ujęto robocizny, WLZ, przepustów, koryt, rozbiórki i odtworzenia kostki, projektu wykonawczego, pomiarów i uruchomienia. | Zdecydować, czy oferta ma być tylko materiałowa, czy kompletna wykonawcza z branżą budowlaną i elektryczną. |
Punkty otwarte do zatwierdzenia wykonawczego
- Finalny układ dylatacji - przewód grzejny nie może ich przekraczać.
- Finalny przekrój warstw klienta: kostka 80 mm, żwir 4-8 mm 40 mm, mata drenarska 20 mm oraz jednoznaczna odległość EM2-XR od spodu kostki.
- Akceptacja producenta albo korekta detalu, jeżeli kabel miałby być głębiej niż wynika ze schematu kostki albo w sąsiedztwie ostrego kruszywa.
- Potwierdzenie dostępnej mocy, selektywności zabezpieczeń i lokalizacji rozdzielnic R-OD/R-CH.
- Ostateczny obmiar CAD pól grzewczych, schodów, odwodnień i tras zimnych końców.
Źródła techniczne
- RAYCHEM EM2-XR - karta produktowa Chemelex
- RAYCHEM-DS-CDE1235-EM2XRCom-PL - lokalna karta EM2-XR: 90 W/m przy 0°C, 230 Vac, zabezpieczenie charakterystyka C, zestawy EM2-XR.
- RAYCHEM-ES-CDE0316-EM2XR-EN - guideline specyfikacyjny: paving stones 80-90 mm / 250 mm, suspended ramp 250 mm, RCD 30 mA.
- RAYCHEM-IM-INST159-ViaGard-ML - instrukcja ViaGard: S = 0,25 m dla pavers, bez przejść przez dylatacje, pomiary 2500 V DC, maks. 500 m na RCD.
- RAYCHEM-TH-CDE1540-RampHeating-EN - poradnik Ramp Heating: EM2-XR 90 W/m, C20 = 35 m przy -10°C, panele SBS-SMDI-E650C, Elexant 650c, E650C-G, SM-TF130-DI.
- RAYCHEM EM2-XR / ViaGard - instrukcja instalacji
- RAYCHEM ViaGard EM2-XR - specification guideline dla ramp, dojść i kostki brukowej
- RAYCHEM BTV - karta produktowa dla 8BTV-2-CT
- Chemelex / Raychem - panele SBS-SMDI-E650C dla surface snow melting, z Elexant 650c i zabezpieczeniami

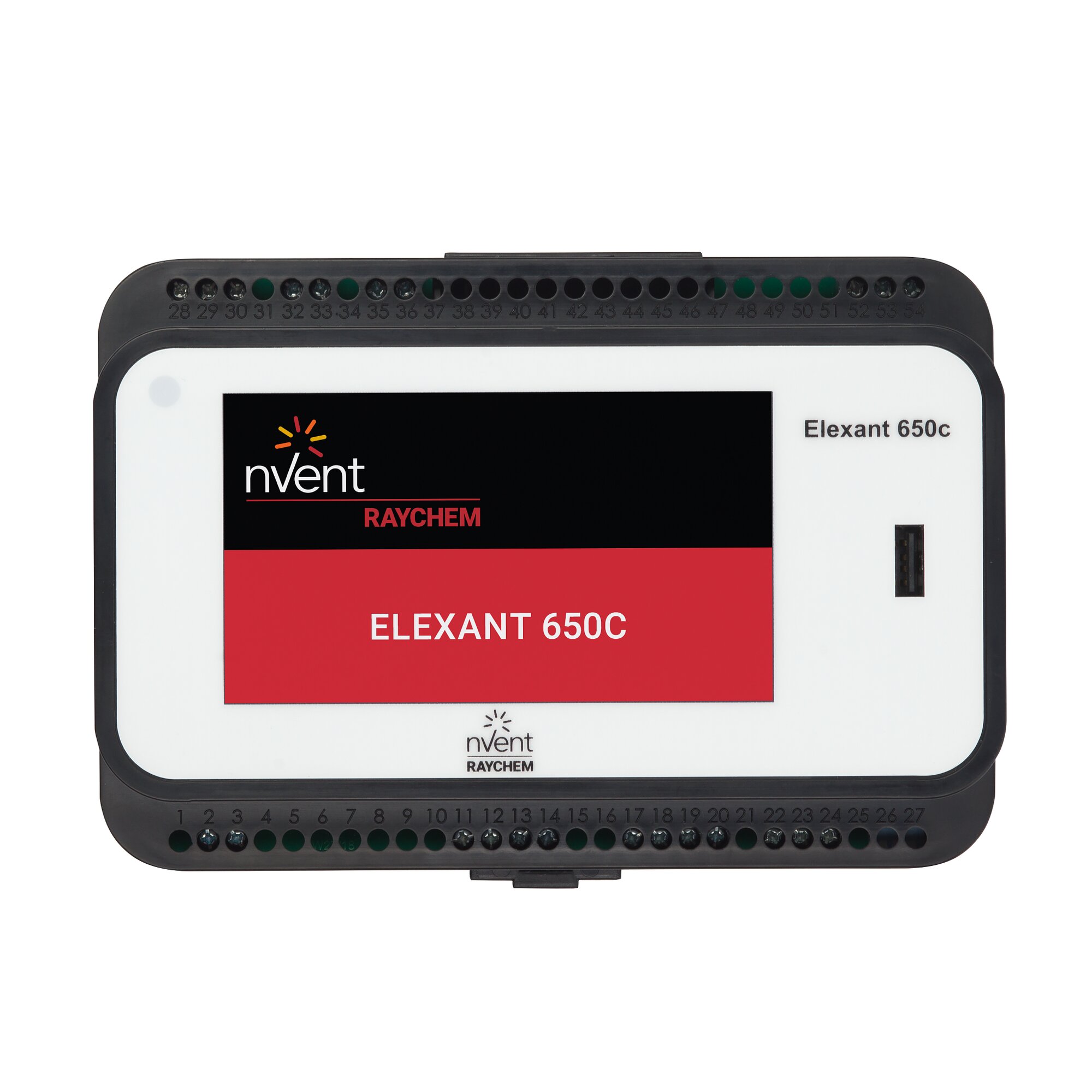

- Chemelex / Raychem - Elexant 650c-Modbus
- Chemelex / Raychem - SM-TF130-DI, funkcja ice rain dla Elexant 650c
- Cennik SHE/Chemelex 2026_01_r2 - pozycje gotowych zestawów EM2-XR i BTV; rozdzielnice przyjęte jako kompletna pozycja ofertowa 24 000 zł netto/szt. z Elexant 650c, E650C-G i SM-TF130-DI w wyposażeniu.
- Rysunki architekta: D-2 Detal B, parking od ul. Dąbrowskiego, wejście od Pl. Chrobrego, detal podbudowy i detal biegu schodowego.
Interex Katowice
Dobór, koncepcje, wsparcie techniczne i serwis systemów grzewczych RAYCHEM / Chemelex.
