Czy wiesz, że... / Carpathia + Raychem

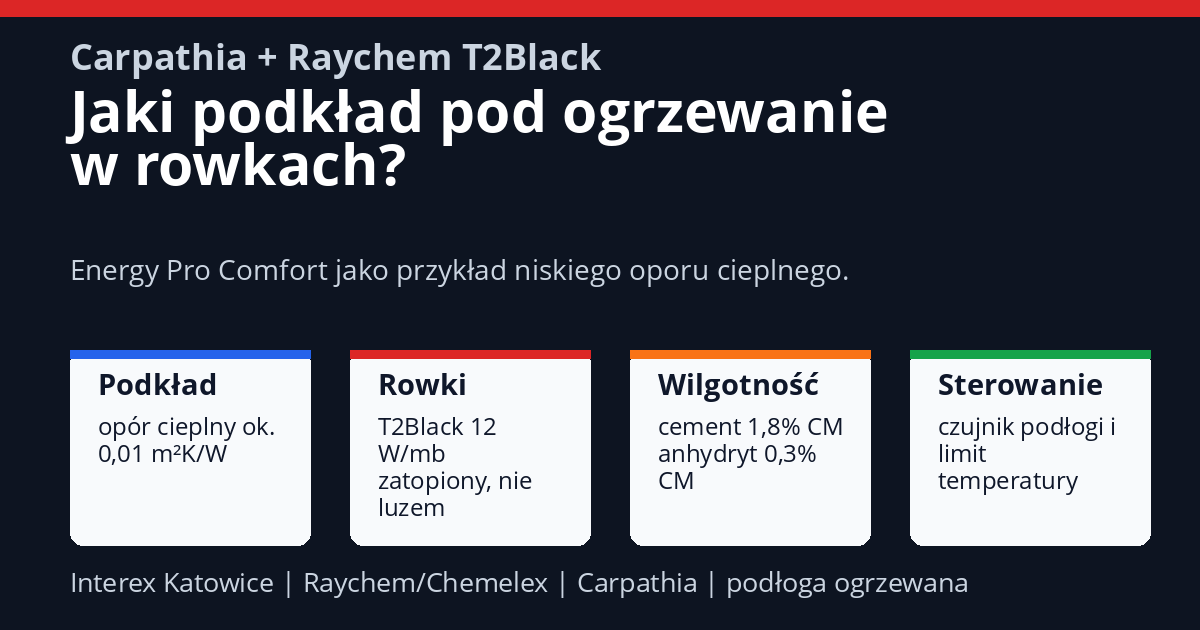

Jaki podkład zastosować pod Carpathia i Raychem T2Black 12 W/mb?
Jeżeli przewód Raychem T2Black 12 W/mb ma pracować w rowkach pod podłogą Carpathia, podkład nie może być przypadkową pianką. Liczy się niski opór cieplny, stabilność warstw, wilgotność CM, czujnik podłogi i pomiary elektryczne przed zakryciem.
Gdzie kupić podkład?
Przykład technicznie właściwego kierunku: Energy Pro Comfort - podkład pod panele. Do łączenia pasów podkładu można użyć taśma aluminiowa do łączenia podkładów. Przed zakupem trzeba jeszcze potwierdzić zgodność konkretnej podłogi Carpathia, kleju/warstwy wyrównującej i limitu temperatury podłogi.
Przykład technicznie właściwego kierunku: Energy Pro Comfort - podkład pod panele. Do łączenia pasów podkładu można użyć taśma aluminiowa do łączenia podkładów. Przed zakupem trzeba jeszcze potwierdzić zgodność konkretnej podłogi Carpathia, kleju/warstwy wyrównującej i limitu temperatury podłogi.
Niski opór cieplny
Energy Pro Comfort ma w karcie podany opór cieplny około 0,01 m²K/W. To jest kierunek dla ogrzewania podłogowego.
Nie gruba pianka
Gruby, miękki podkład izolacyjny utrudnia oddawanie ciepła i może zwiększyć temperaturę pracy przewodu.
Srebrna warstwa do góry
Podkład układa się zgodnie z kartą producenta; dla Energy Pro Comfort warstwa paroizolacyjna/srebrna jest kierowana do góry.
Podkład - parametry, które mają znaczenie
| Parametr | Co przyjąć do projektu | Dlaczego to ważne |
|---|---|---|
| Opór cieplny | możliwie niski; przykład Energy Pro Comfort około 0,01 m²K/W | ciepło ma przechodzić do podłogi, a nie zatrzymywać się pod nią |
| Grubość | cienki podkład techniczny, nie miękka pianka izolacyjna | mniejsza bezwładność i niższe ryzyko przegrzewania przewodu |
| Łączenie | pasy łączyć taśmą do podkładów, np. aluminiową | stabilizacja i ciągłość warstwy pod podłogą |
| Zgodność z ogrzewaniem | potwierdzona w karcie technicznej podkładu i instrukcji podłogi | warunek bezpieczeństwa, trwałości i gwarancji |
Raychem T2Black 12 W/mb w rowkach - logika wykonania
- Najpierw rysunek trasy: powierzchnia grzania, rozstaw przewodu, strefy bez grzania, miejsce czujnika i zimnego końca.
- Przewód nie może leżeć luzem pod deską. Ma być osadzony w przygotowanych rowkach i przykryty warstwą przewodzącą ciepło.
- Rowki muszą mieć łagodne krawędzie i nie mogą uszkadzać płaszcza przewodu.
- Nie wolno krzyżować przewodu ani prowadzić go pod stałą zabudową bez oddawania ciepła.
- Po ułożeniu przewodu wykonuje się pomiar rezystancji żyły i rezystancji izolacji, a wyniki zapisuje w protokole.
- Czujnik podłogi powinien być w rurce ochronnej, między pętlami przewodu, w miejscu reprezentatywnym dla temperatury podłogi.
Wilgotność podłoża przed podłogą
| Podłoże | Wartość robocza | Dokument |
|---|---|---|
| wylewka cementowa / betonowa grzewcza | maks. 1,8% CM | protokół pomiaru CM przed montażem |
| wylewka anhydrytowa grzewcza | maks. 0,3% CM | protokół pomiaru CM przed montażem |
| warunki montażu | około 18-22°C i 35-65% wilgotności względnej | odczyt z higrometru / warunki aklimatyzacji |
| podłoga Carpathia | aklimatyzacja minimum 48 h w pomieszczeniu | opakowania poziomo, bez dogrzewania punktowego |
Uwaga wykonawcza: za wysoką temperaturę podłogi, wilgoć w podłożu albo zbyt izolacyjny podkład odczujemy dopiero po czasie: szczeliny, odkształcenia, naprężenia i reklamacje. Dlatego najpierw pomiar i dokumentacja, potem zakrywanie przewodu.
Elementy powiązane w sklepie Interex
| Element | Link | Rola |
|---|---|---|
| Przewód grzewczy | T2black 12W/m przewód grzewczy - Raychem T2black 12W/m przewód grzewczy - Raychem | Raychem T2Black 12 W/mb do układu w rowkach / warstwie wyrównującej |
| Sterownik | Green Leaf (GREEN-LEAF) termostat podłogowy - Raychem SENZ-WIFI termostat internetowy - Raychem | sterowanie z czujnikiem podłogi i ograniczeniem temperatury |
| Czujnik podłogi | U-ACC-PP-14- SENSOR-N10K czujnik temperatury podłogi- Raychem | pomiar temperatury podłogi w rurce ochronnej |
| Dokumentacja | karta techniczna Energy Pro Comfort PDF instrukcja montażu Carpathia PDF | karta podkładu i instrukcja podłogi do sprawdzenia przed zakupem |
Wniosek Interex: pod Carpathia z Raychem T2Black 12 W/mb szukamy podkładu o niskim oporze cieplnym, a nie „najcieplejszej” pianki. System ma oddawać ciepło do podłogi, mieć czujnik, limit temperatury i protokoły pomiarowe.
Dane techniczne należy każdorazowo potwierdzić w aktualnych kartach producentów. Artykuł opisuje kierunek doboru i kontroli, a nie zastępuje projektu elektrycznego ani instrukcji montażowej producenta podłogi.
