Czy wiesz, że... / bojler CWU, ciśnienie, grupa bezpieczeństwa
Spadek ciśnienia przy bojlerze: nieszczelność, cofanie wody czy opróżnianie instalacji?

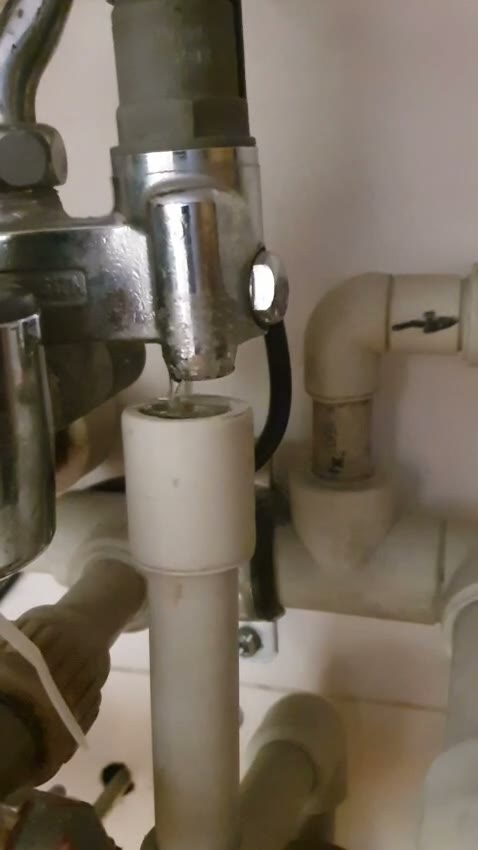

Na nagraniu serwisowym widać wypływ wody do lejka/odpływu przy armaturze bojlera. Taki objaw trzeba diagnozować pomiarem ciśnienia, obserwacją pracy zaworu bezpieczeństwa i sprawdzeniem, czy instalacja ma naczynie przeponowe do ciepłej wody użytkowej.
Materiał jest opisem procedury diagnostycznej. Nie zastępuje oględzin instalacji, pomiaru manometrem i sprawdzenia elementów na miejscu.
Najpierw rozdzielamy trzy zjawiska
| Zjawisko | Co oznacza | Jakie są typowe objawy |
|---|---|---|
| Nieszczelność / upust | Woda fizycznie opuszcza instalację: przez rurę, złączkę, zawór, baterię, filtr, spłuczkę, zawór spustowy albo odpływ z grupy bezpieczeństwa. | Pracujący wodomierz bez poboru, wilgoć przy armaturze, kapanie do lejka, spadek ciśnienia po zamknięciu zaworu głównego. |
| Cofanie wody | Woda przepływa w przeciwnym kierunku, np. z bojlera do instalacji zimnej wody przez niesprawny zawór zwrotny albo przez baterię mieszaczową. | Ciepła rura zimnej wody przy bojlerze, chwilowo ciepła woda po stronie zimnej, niestabilne ciśnienie, brak widocznego wycieku. |
| Opróżnianie odcinka instalacji | Część instalacji traci wodę, a w jej miejsce dostaje się powietrze. Po ponownym otwarciu zaworu woda wypycha powietrze z rur. | Rano po odkręceniu kranu pojawia się powietrze, szarpany strumień, syczenie, spadek ciśnienia po nocnym odcięciu instalacji. |
Nie wolno zaślepiać odpływu zaworu bezpieczeństwa. Jeżeli zawór odprowadza wodę, należy ustalić przyczynę. Zablokowanie odpływu usuwa objaw wizualny, ale zostawia nadciśnienie w bojlerze.
Ciśnienie robocze i brak naczynia przeponowego
Ciśnienie zimnej wody
Typowo instalacja wody użytkowej powinna pracować w zakresie około 2-4 bar. Przy reduktorze ciśnienia często przyjmuje się okolice 3 bar, ale trzeba to potwierdzić dla konkretnej instalacji i urządzenia.
Zawór bezpieczeństwa
W grupach bezpieczeństwa KV30/KV40 zawór bezpieczeństwa otwiera się zwykle przy około 0,6 MPa, czyli około 6 bar. Jeżeli podczas grzania ciśnienie dochodzi do tego poziomu, woda będzie odprowadzana do lejka.
Brak naczynia CWU
Jeżeli nie ma naczynia przeponowego do ciepłej wody użytkowej, wzrost objętości wody podczas grzania nie ma gdzie się skompensować. Przy sprawnym zaworze zwrotnym nadmiar ciśnienia odbiera zawór bezpieczeństwa.
Procedura diagnostyczna krok po kroku
| Etap | Co zrobić | Jak interpretować wynik |
|---|---|---|
| 1. Przygotowanie | Zamknąć wszystkie punkty poboru: baterie, prysznic, spłuczki, zawory ogrodowe, filtry i zawory spustowe. Podłączyć manometr w punkcie możliwie blisko bojlera albo na instalacji za zaworem głównym. | Bez stałego odczytu ciśnienia diagnostyka jest tylko obserwacją. Manometr pokazuje, czy problem występuje przy 3 bar, 5 bar czy dopiero przy około 6 bar. |
| 2. Pomiar ciśnienia statycznego | Przy otwartym zaworze głównym odczytać ciśnienie zimnej wody bez poboru. Jeżeli jest reduktor, sprawdzić ciśnienie za reduktorem. | Jeżeli ciśnienie zimnej wody jest wysokie, np. zbliża się do 5-6 bar, zawór bezpieczeństwa może otwierać się bez związku z awarią bojlera. |
| 3. Test grzania bojlera | Bojler powinien być zagrzany do normalnej temperatury pracy albo należy obserwować ciśnienie podczas nagrzewania. Równolegle sprawdzić, czy z lejka wypływa woda. | Jeżeli ciśnienie rośnie podczas grzania i przy około 6 bar pojawia się wypływ, zawór bezpieczeństwa wykonuje swoją funkcję. Przy braku naczynia przeponowego jest to typowy objaw zamkniętego układu CWU. |
| 4. Test po zakręceniu zaworu głównego | Zakręcić główny zawór wody. Nie pobierać wody. Obserwować manometr przez 10-30 minut, a przy trudnych przypadkach dłużej. | Spadek ciśnienia oznacza, że woda ma drogę ujścia, cofa się przez niesprawny element albo opróżnia się część instalacji. |
| 5. Kontrola lejka i odpływu | Podstawić naczynie albo obserwować lejek grupy bezpieczeństwa. Sprawdzić, czy wypływ jest ciągły, okresowy, tylko podczas grzania, czy również przy zimnym bojlerze. | Wypływ tylko podczas grzania wskazuje na wzrost ciśnienia. Ciągły wypływ przy zimnym bojlerze może wskazywać na zbyt wysokie ciśnienie, zabrudzenie gniazda zaworu lub uszkodzony zawór bezpieczeństwa. |
| 6. Odcięcie bojlera od instalacji | Zakręcić zawór zimnej wody przed bojlerem, o ile instalacja pozwala to zrobić bezpiecznie. Obserwować, czy spadek ciśnienia ustaje albo zmienia tempo. | Jeżeli po odcięciu bojlera spadek ustaje, podejrzenie przechodzi na bojler, grupę bezpieczeństwa, zawór zwrotny lub armaturę przy bojlerze. Jeżeli spadek nadal trwa, trzeba szukać dalej w instalacji. |
| 7. Sprawdzenie cofania | Przy zagrzanym bojlerze sprawdzić temperaturę rury zimnej wody przed i za zaworem zwrotnym. Można też obserwować manometr po zamknięciu zaworów odcinających i porównać zachowanie ciśnienia. | Ciepła rura po stronie zimnej wody, niestabilne ciśnienie albo przepływ po stronie, która powinna być zamknięta, wskazują na możliwe cofanie przez zawór zwrotny lub baterię mieszaczową. |
| 8. Sprawdzenie baterii mieszaczowych | Odciąć podejrzane baterie, szczególnie termostatyczne, podtynkowe i jednouchwytowe. Po każdej zmianie obserwować manometr. | Uszkodzona bateria może łączyć stronę ciepłą i zimną, powodując przepływy zwrotne bez widocznego wycieku. |
| 9. Test opróżniania po nocy | Wieczorem zamknąć zawór główny, nie używać wody, rano otworzyć najpierw ciepłą wodę, potem zimną. Zapisać, czy pojawia się powietrze i po której stronie. | Powietrze tylko na ciepłej wodzie zawęża problem do strony CWU. Powietrze na ciepłej i zimnej wodzie wskazuje na problem całej instalacji za zaworem głównym. |
| 10. Ukryty pobór i nieszczelności | Przy otwartym zaworze głównym i zamkniętych punktach poboru obserwować wodomierz. Sprawdzić spłuczki, zawory podtynkowe, filtry, reduktor, zawory spustowe i odpływy techniczne. | Jeżeli wodomierz pracuje bez poboru, woda jest pobierana albo ucieka. Jeżeli wodomierz stoi, a ciśnienie po odcięciu spada, problem może dotyczyć odcinka zamkniętego, cofania lub upustu lokalnego. |
Jak odróżnić wyniki?
| Wynik obserwacji | Najbardziej prawdopodobny kierunek diagnostyki |
|---|---|
| Woda leci do lejka tylko podczas nagrzewania bojlera | Rozszerzalność wody, brak naczynia przeponowego CWU, za mała możliwość kompensacji ciśnienia. |
| Woda leci do lejka stale, także przy zimnym bojlerze | Zbyt wysokie ciśnienie zasilania, niesprawny reduktor, zabrudzony lub uszkodzony zawór bezpieczeństwa. |
| Ciśnienie spada po zakręceniu zaworu głównego, ale nie widać wycieku | Cofanie przez zawór zwrotny, bateria mieszaczowa, zawór podtynkowy albo opróżnianie odcinka instalacji. |
| Po nocy pojawia się powietrze z kranu | Częściowe opróżnienie instalacji albo powstanie podciśnienia. Trzeba ustalić, czy dotyczy ciepłej, zimnej czy obu stron. |
| Rura zimnej wody przy bojlerze robi się ciepła | Możliwe cofanie ciepłej wody przez niesprawny zawór zwrotny lub mieszanie przez armaturę. |
Rozszerzona diagnostyka: cofanie, opróżnianie i armatura termostatyczna
Jeżeli po zakręceniu zaworu głównego spada ciśnienie, a użytkownik zgłasza uciekanie ciepłej wody albo powietrze rano po odkręceniu kranu, nie wolno zaczynać od wymiany przypadkowego elementu. Trzeba ustalić kierunek przepływu wody i miejsce, w którym instalacja traci szczelność hydrauliczną.
1. Cofanie wody - jak rozpoznać przepływ w przeciwnym kierunku
| Objaw | Co może oznaczać | Jak sprawdzić na miejscu |
|---|---|---|
| Zimna woda przez chwilę leci ciepła albo letnia | Ciepła woda może przechodzić na stronę zimną przez niesprawny zawór zwrotny, baterię termostatyczną, baterię podtynkową albo mieszacz. | Po nagrzaniu bojlera nie pobierać wody przez kilka minut, następnie odkręcić zimną wodę najbliżej bojlera i w najdalszym punkcie. Jeżeli pierwsza porcja jest ciepła, sprawdzić po kolei zawór zwrotny i armaturę mieszającą. |
| Rura zimnej wody przy bojlerze robi się ciepła | Możliwe cofanie ciepłej wody z bojlera w stronę zasilania zimnej wody. | Dotykiem albo termometrem porównać temperaturę rury przed i za zaworem zwrotnym. Rura zimnej wody przed zaworem zwrotnym nie powinna nagrzewać się od bojlera. |
| Ciśnienie spada, ale nie widać mokrego miejsca | Woda może nie wypływać na zewnątrz, tylko przemieszczać się między stroną ciepłą i zimną albo wracać przez niesprawny element. | Podłączyć manometr, zamknąć zawór główny, zapisać spadek ciśnienia, następnie odciąć bojler i powtórzyć test. Jeżeli po odcięciu bojlera wynik się zmienia, problem zawęża się do bojlera, grupy, zaworu zwrotnego albo armatury mieszającej. |
| Temperatura ciepłej wody jest niestabilna | Może dochodzić do mieszania ciepłej i zimnej wody przez baterię albo zawór termostatyczny. | Zamknąć zawory pod podejrzaną baterią i sprawdzić, czy temperatura oraz ciśnienie stabilizują się. Szczególnie sprawdzić baterie termostatyczne, podtynkowe i jednouchwytowe. |
Ważne: cofanie wody nie zawsze daje widoczny wyciek. Instalacja może tracić ciśnienie albo mieszać wodę między obiegami, a pod szafką i przy bojlerze może być sucho. Dlatego sama kontrola wzrokowa nie wystarcza.
2. Test zaworu zwrotnego przy bojlerze
| Krok | Czynność | Interpretacja |
|---|---|---|
| 1 | Nagrzać bojler do normalnej temperatury pracy, bez poboru wody przez kilka minut. | Układ jest w warunkach, w których najłatwiej ujawnić rozszerzalność wody i cofanie ciepła na zimną stronę. |
| 2 | Sprawdzić temperaturę rury zimnej wody przed zaworem zwrotnym i za zaworem zwrotnym. | Jeżeli ciepło przechodzi za zawór w stronę instalacji zimnej, zawór zwrotny może nie trzymać albo woda miesza się przez inną armaturę. |
| 3 | Zakręcić zawór zimnej wody przed bojlerem i obserwować manometr oraz wypływ do lejka. | Jeżeli po odcięciu bojlera spadek ciśnienia ustaje, problem jest związany z bojlerem, grupą bezpieczeństwa, zaworem zwrotnym albo odcinkiem CWU. |
| 4 | Odkręcić na chwilę ciepłą wodę, zamknąć ją i ponownie obserwować ciśnienie. | Jeżeli ciśnienie zachowuje się niestabilnie albo wraca przez zimną stronę, trzeba sprawdzić zawór zwrotny oraz możliwe przejście przez baterie. |
3. Opróżnianie instalacji - kiedy w rurach pojawia się powietrze
Opróżnianie odcinka instalacji oznacza, że po zamknięciu dopływu część wody opuszcza rury albo przemieszcza się do niższego punktu. Wtedy w instalacji może powstać podciśnienie, a po ponownym otwarciu kranu użytkownik słyszy syczenie, przerywany strumień albo widzi powietrze w wodzie.
| Test | Jak wykonać | Co oznacza wynik |
|---|---|---|
| Test nocny ciepłej wody | Wieczorem nagrzać bojler, zamknąć zawór główny, nie używać wody. Rano najpierw otworzyć ciepłą wodę w najbliższym i najdalszym punkcie. | Jeżeli najpierw idzie powietrze, a dopiero potem woda, strona CWU mogła się częściowo opróżnić albo zassać powietrze przez nieszczelny element. |
| Test nocny zimnej wody | Po teście ciepłej wody wykonać to samo na zimnej wodzie, bez wcześniejszego pełnego odpowietrzania całej instalacji. | Powietrze tylko po stronie zimnej zawęża problem do ZW. Powietrze po obu stronach wskazuje na problem wspólny za zaworem głównym. |
| Test odcięcia sekcji | Jeżeli są zawory na łazienkę, kuchnię, WC, filtr albo zmiękczacz, zamykać je kolejno i powtarzać test spadku ciśnienia. | Sekcja, po której odcięciu ciśnienie przestaje spadać, wymaga kontroli: zawory, bateria, spłuczka, filtr, zawór spustowy, złączki. |
| Test najniższego punktu | Sprawdzić zawory spustowe, filtry, reduktor, syfony techniczne, odpływ grupy bezpieczeństwa i wszystkie połączenia poniżej poziomu baterii. | Niewielki upust w niskim punkcie potrafi opróżniać odcinek instalacji bez dużej widocznej kałuży. |
4. Awaria baterii termostatycznej lub mieszaczowej
Bateria termostatyczna, podtynkowa albo jednouchwytowa może łączyć stronę ciepłą i zimną nawet wtedy, gdy użytkownik nie pobiera wody. Przyczyną bywa uszkodzony wkład, zabrudzone sitka, niesprawne zawory zwrotne w przyłączach baterii albo różnica ciśnień między CWU i ZW.
| Objaw przy armaturze | Możliwa przyczyna | Diagnostyka |
|---|---|---|
| Po odkręceniu zimnej wody pojawia się ciepła lub letnia woda | Przejście ciepłej wody na zimną przez baterię termostatyczną albo mieszaczową. | Zamknąć zawory pod baterią albo zawory zasilające daną łazienkę. Jeżeli objaw ustaje, bateria lub jej zawory zwrotne są podejrzane. |
| Po zakręceniu wszystkich kranów słychać delikatny przepływ w baterii | Przepływ między stroną ciepłą i zimną przez wkład mieszający. | Przykładać rękę do przyłączy baterii i obserwować temperaturę. Przy braku poboru obie strony nie powinny stale zmieniać temperatury. |
| Temperatura prysznica faluje mimo stałej nastawy | Zabrudzony lub uszkodzony wkład termostatyczny, zabrudzone filtry, niewłaściwe ciśnienia po stronie CWU/ZW. | Sprawdzić sitka, zaworki zwrotne, wkład termostatyczny i ciśnienia na obu zasilaniach. Nie zaczynać od bojlera, jeżeli objaw występuje tylko na jednej baterii. |
| Spadek ciśnienia znika po zamknięciu jednej baterii | Bateria jest drogą przepływu między ciepłą i zimną wodą albo ma wewnętrzną nieszczelność. | Powtórzyć test manometrem: wszystkie punkty zamknięte, potem zamknięta tylko podejrzana bateria. Różnica wyniku wskazuje kierunek naprawy. |
Typowy błąd diagnostyczny: wymiana grupy bezpieczeństwa przy bojlerze bez sprawdzenia baterii termostatycznej. Jeżeli bateria łączy CWU i ZW, objaw może wyglądać jak problem bojlera, mimo że przyczyna znajduje się w armaturze łazienkowej.
5. Kolejność izolowania elementów
| Kolejność | Co izolować | Po co |
|---|---|---|
| 1 | Wszystkie punkty poboru i spłuczki WC | Wykluczenie zwykłego poboru i cichego przelewania spłuczki. |
| 2 | Bojler zaworem zimnej wody przed grupą bezpieczeństwa | Sprawdzenie, czy spadek ciśnienia jest związany z odcinkiem bojlera i CWU. |
| 3 | Baterie termostatyczne, podtynkowe i jednouchwytowe | Wykluczenie przepływu krzyżowego między ciepłą i zimną wodą. |
| 4 | Filtr, reduktor, zmiękczacz, zawory spustowe | Sprawdzenie elementów, które mogą przepuszczać wodę do odpływu albo powodować niestabilne ciśnienie. |
| 5 | Odcinki instalacji: kuchnia, łazienka, WC, techniczne | Zawężenie miejsca usterki bez kucia i bez wymiany elementów na próbę. |
6. Jak zapisać wynik diagnostyki
| Pomiar / obserwacja | Co zapisać | Dlaczego to ważne |
|---|---|---|
| Ciśnienie zimnej wody | Wartość początkowa, np. 3 bar, 4 bar, 5,5 bar. | Bez tego nie wiadomo, czy zawór bezpieczeństwa otwiera się od nadciśnienia. |
| Ciśnienie podczas grzania | Czy rośnie i przy jakiej wartości pojawia się wypływ do lejka. | Pokazuje wpływ rozszerzalności wody i braku naczynia przeponowego. |
| Spadek po zakręceniu zaworu głównego | Ile bar spada w 10, 30 i 60 minut. | Tempo spadku pomaga odróżnić duży upust od powolnego przepuszczania. |
| Test po odcięciu bojlera | Czy spadek ustaje, maleje czy pozostaje bez zmian. | To jeden z najważniejszych testów rozdzielających bojler od instalacji. |
| Test baterii | Po zamknięciu której baterii objaw znika albo się zmienia. | Wskazuje armaturę powodującą przepływ krzyżowy. |
| Powietrze rano | Czy jest na CWU, ZW czy obu stronach. | Pomaga ustalić, który odcinek instalacji się opróżnia. |
Wniosek diagnostyczny: jeżeli widać wypływ do lejka, najpierw sprawdzamy ciśnienie i zawór bezpieczeństwa. Jeżeli ciśnienie spada bez widocznego wycieku, trzeba przejść do testów cofania, opróżniania odcinka instalacji i armatury termostatycznej. Dopiero po takim rozdzieleniu można wskazać, czy przyczyna leży w bojlerze/grupie bezpieczeństwa, zaworze zwrotnym, reduktorze, baterii czy instalacji poza urządzeniem.
Wniosek praktyczny: brak naczynia przeponowego CWU nie musi oznaczać awarii bojlera, ale może powodować regularny wzrost ciśnienia i zrzut wody przez zawór bezpieczeństwa podczas grzania. Jeżeli użytkownik chce ograniczyć takie zrzuty, należy dobrać i zamontować naczynie przeponowe do wody użytkowej zgodnie z pojemnością zasobnika, ciśnieniem instalacji i wymaganiami producenta.
Co przygotować przed wizytą serwisu?
Dla klienta
- nie zaślepiać odpływu z grupy bezpieczeństwa,
- jeżeli nie ma zagrożenia, zagrzać bojler do normalnej temperatury pracy,
- zapewnić dostęp do bojlera, grupy bezpieczeństwa, reduktora, wodomierza i zaworu głównego,
- poinformować, czy rano po odkręceniu kranu pojawia się powietrze i czy dotyczy to ciepłej czy zimnej wody.
Dla serwisanta
- manometr 0-10 bar z możliwością podłączenia do instalacji,
- kontrola odpływu z lejka podczas grzania i po wyłączeniu grzania,
- test odcięcia bojlera od instalacji,
- sprawdzenie zaworu zwrotnego, reduktora, baterii mieszaczowych, spłuczek i ukrytych punktów poboru.
Czas diagnostyki: podstawowa kontrola zwykle trwa około 1-2 godziny. Jeżeli trzeba szukać ukrytego poboru, cofania przez baterię albo częściowego opróżniania instalacji, czas może wydłużyć się do około 3 godzin lub wymagać osobnego zakresu prac naprawczych.
