Tic TocOPOLE1207 - nowy kosztorys ogrzewania mieszkania: Dimplex XLE + bojler 80 l
Klient z Opola poprosił o aktualizację wcześniejszego projektu ogrzewania i CWU. Zamiast wariantu Technotherm + Bosch TR5001 przygotowujemy wariant na dynamicznych piecach akumulacyjnych Dimplex XLE oraz pojemnościowym podgrzewaczu wody 80 l.
To jest wstępny kosztorys urządzeń, a nie pełny projekt wykonawczy. Ostateczny dobór wymaga sprawdzenia instalacji elektrycznej, zabezpieczenia głównego, WLZ, miejsca w rozdzielnicy, taryfy energii, sposobu użytkowania CWU oraz faktycznego układu pomieszczeń.
1. Co było kosztorysowane wcześniej
Poprzedni wariant zakładał ogrzewanie pomieszczeń piecami akumulacyjnymi statycznymi Technotherm oraz przygotowanie ciepłej wody przez przepływowy podgrzewacz Bosch TR5001 i mały zasobnik kuchenny.
| Zakres | Urządzenie | Ilość | Cena brutto | Razem brutto |
|---|---|---|---|---|
| Ogrzewanie | Technotherm TTB-E 7 Duo 26+, 2,55 kW | 3 szt. | 4 320 zł | 12 960 zł |
| CWU łazienka | Bosch Tronic TR5001 15/18/21 kW | 1 szt. | 1 365 zł | 1 365 zł |
| CWU kuchnia | Bosch TRONIC TR2000T 10 T, 10 l | 1 szt. | 639 zł | 639 zł |
| Razem poprzedni wariant urządzeń | 14 964 zł brutto | |||
2. Nowy wariant: Dimplex XLE + bojler 80 l

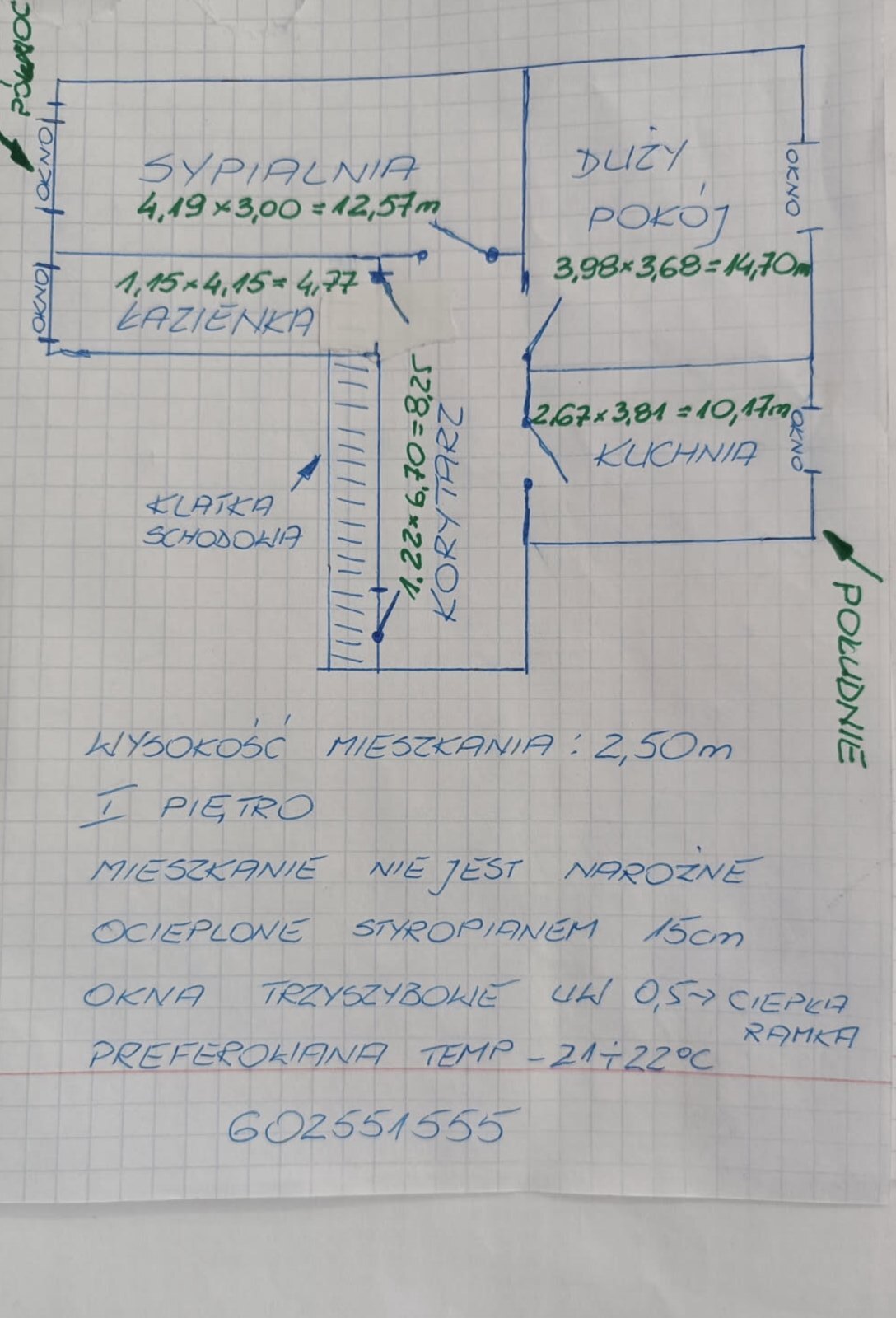

Wcześniejszy bilans cieplny mieszkania wskazywał zapotrzebowanie rzędu ok. 7,6 kW. Dla Dimplex XLE najbliższy rozsądny zestaw to XLE 100 + 2 x XLE 125, czyli razem ok. 7,74 kW mocy akumulacyjnej.
| Pomieszczenie / strefa | Proponowane urządzenie | Moc | Uzasadnienie |
|---|---|---|---|
| Sypialnia | Dimplex XLE 100 | ok. 2,20 kW | Najbliższy wariant do wcześniejszego zapotrzebowania ok. 1,9 kW. Trzeba potwierdzić akceptację pracy wentylatora. |
| Duży pokój | Dimplex XLE 125 | ok. 2,76 kW | Zapas względem wcześniejszego zapotrzebowania ok. 2,2 kW. Piec dynamiczny szybciej oddaje ciepło niż statyczny. |
| Hol / komunikacja / kuchnia | Dimplex XLE 125 | ok. 2,76 kW | Strefa buforowa dla kuchni i komunikacji. Wymaga dobrej lokalizacji, aby ciepło faktycznie rozchodziło się po mieszkaniu. |
| Pozycja | Ilość | Cena netto | Cena brutto | Razem brutto | Link |
|---|---|---|---|---|---|
| Dimplex XLE 100, ok. 2,20 kW | 1 szt. | 2 747,97 zł | 3 380 zł | 3 380 zł | produkt |
| Dimplex XLE 125, ok. 2,76 kW | 2 szt. | 3 089,43 zł / szt. | 3 800 zł / szt. | 7 600 zł | produkt |
| Bojler 80 l Stiebel Eltron PSH 80 Trend | 1 szt. | 1 477,24 zł | 1 817 zł | 1 817 zł | produkt |
| Razem nowy wariant urządzeń | 10 404,07 zł netto | 12 797 zł brutto | |||
Różnica względem poprzedniego wariantu urządzeń: 14 964 zł - 12 797 zł = 2 167 zł brutto mniej. To nie oznacza automatycznie, że cały system będzie tańszy w wykonaniu, bo zmienia się technologia CWU i sposób sterowania. Montaż, aparatura zabezpieczająca, przewody, styczniki, pomiary i dokumentacja muszą być policzone osobno.
3. CWU: przepływowy Bosch TR5001 kontra bojler 80 l
Koszt przygotowania ciepłej wody zależy głównie od ilości zużytej wody i różnicy temperatur. Urządzenie nie tworzy energii z niczego: trzeba dostarczyć określoną liczbę kWh do podgrzania wody.
| Rozwiązanie | Zaleta | Ograniczenie | Wniosek dla mieszkania |
|---|---|---|---|
| Bosch TR5001 18/21 kW | Brak strat postojowych, grzeje tylko podczas poboru, nie kończy się zasób wody. | Bardzo duża moc chwilowa: ok. 18-21 kW. Wymaga dobrego bilansu faz i automatyki priorytetu. | Dobre technicznie, ale wymagające dla instalacji elektrycznej i przydziału mocy. |
| Bojler 80 l | Mała moc chwilowa, typowo ok. 2 kW. Łatwiejszy do pogodzenia z piecami i pozostałymi odbiornikami. | Straty postojowe i ograniczona ilość wody. Przy dużym zużyciu trzeba pilnować temperatury i czasu grzania. | Łagodniejsze rozwiązanie dla instalacji, szczególnie gdy klient może grzać wodę w tańszej taryfie. |
4. Szacunkowy koszt eksploatacji CWU
Założenia robocze do obliczeń: woda zimna 10 st. C, woda użytkowa ok. 40 st. C, różnica temperatur 30 K. Do podgrzania 1 litra wody o 30 K potrzeba ok. 0,035 kWh. Dla bojlera przyjęto dodatkowo stratę postojową ok. 0,8 kWh na dobę. Faktyczne zużycie zależy od nastawy temperatury, długości rur, izolacji, cyrkulacji, częstotliwości poboru i realnej ceny energii z faktury.
| Zużycie wody 40 st. C | Energia użyteczna / dobę | Przepływowy - kWh/rok | Bojler 80 l - kWh/rok ze stratą postojową | Koszt przepływowy przy 0,80-1,00 zł/kWh | Koszt bojler przy 0,80-1,00 zł/kWh |
|---|---|---|---|---|---|
| 50 l/dobę | ok. 1,74 kWh | ok. 637 kWh | ok. 925 kWh | ok. 509-637 zł/rok | ok. 740-925 zł/rok |
| 100 l/dobę | ok. 3,49 kWh | ok. 1 273 kWh | ok. 1 562 kWh | ok. 1 019-1 273 zł/rok | ok. 1 249-1 562 zł/rok |
| 150 l/dobę | ok. 5,23 kWh | ok. 1 910 kWh | ok. 2 199 kWh | ok. 1 528-1 910 zł/rok | ok. 1 759-2 199 zł/rok |
Najważniejsza interpretacja: przepływowy podgrzewacz zwykle ma niższe zużycie kWh, bo nie utrzymuje zbiornika. Bojler 80 l może jednak wygrać kosztowo, jeżeli zostanie dobrze zaprogramowany i będzie ładowany głównie w tańszej taryfie. Wtedy decyduje nie tylko urządzenie, ale logika sterowania.
5. Priorytet mocy i sterowanie
W poprzednim wariancie Bosch TR5001 miał bardzo duży pobór chwilowy i wymagał priorytetu, który odłączałby piece akumulacyjne podczas poboru CWU. W wariancie z bojlerem 80 l moc chwilowa CWU jest dużo niższa, ale nadal trzeba kontrolować godziny pracy urządzeń.
| Element | Co trzeba sprawdzić | Dlaczego to ważne |
|---|---|---|
| Piece Dimplex XLE | Godziny ładowania, sterowanie, osobne obwody, zabezpieczenia, przekroje przewodów. | Piec akumulacyjny ma ładować wtedy, kiedy energia ma być tańsza, a nie wtedy, kiedy przypadkowo pozwala na to błędny program. |
| Bojler 80 l | Temperatura, histereza, zegar pracy, tryb taryfowy, miejsce montażu. | Bojler ma małą moc, ale straty postojowe i niepotrzebne dogrzewanie potrafią podnieść rachunki. |
| Rozdzielnica | WLZ, zabezpieczenie główne, RCD/RCBO, styczniki, rezerwa miejsca, podział faz. | Ogrzewanie elektryczne jest bezpieczne i przewidywalne tylko wtedy, gdy instalacja jest policzona, a nie podłączona przypadkowo. |
6. Czego ten kosztorys nie obejmuje
- prac montażowych, transportu i wniesienia,
- przewodów, zabezpieczeń, styczników, rozdzielnicy i osprzętu,
- pomiarów elektrycznych i dokumentacji powykonawczej,
- ewentualnego zwiększenia mocy przyłączeniowej,
- ostatecznego doboru po wizji lokalnej i sprawdzeniu instalacji.
Uwaga techniczna: Dimplex XLE jest piecem dynamicznym z wentylatorem. Jeżeli klient oczekuje absolutnej ciszy w sypialni, trzeba to omówić przed zamówieniem. Wariant XLE ma dobrą sterowalność i szybciej oddaje ciepło, ale komfort akustyczny zawsze trzeba dopasować do użytkownika.
7. Wniosek dla OPOLE1207
Nowy wariant Dimplex XLE 100 + 2 x Dimplex XLE 125 + bojler 80 l jest technicznie logiczny jako aktualizacja poprzedniego kosztorysu. Moc ogrzewania ok. 7,74 kW odpowiada wcześniejszemu bilansowi mieszkania ok. 7,6 kW, a bojler 80 l ogranicza problem dużego chwilowego poboru mocy, który występował przy przepływowym Bosch TR5001.
Ostateczna decyzja powinna zapaść po sprawdzeniu: przydziału mocy, zabezpieczenia głównego, rozdzielnicy, tras przewodów, miejsca montażu bojlera, odległości punktów poboru CWU oraz preferencji użytkownika co do pracy wentylatorów w piecach dynamicznych.
Opracowanie: Interex Katowice, Mariusz Czapnik. Dobór techniczny, sprzedaż, montaż, pomiary, uruchomienie i serwis ogrzewania elektrycznego.
