Tic TocCzy wiesz, że odpływ z zaworu bezpieczeństwa może uchronić budynek przed zalaniem?
Pojemnościowy ogrzewacz wody, zasobnik CWU lub bojler zawsze pracuje z wodą pod ciśnieniem. Dlatego zawór bezpieczeństwa nie jest dodatkiem, tylko podstawowym elementem ochrony instalacji i budynku.
Ten artykuł opisuje sytuację techniczną bez danych klienta, bez adresu inwestycji i bez informacji umożliwiających identyfikację konkretnej osoby. Wnioski są jednak uniwersalne dla instalacji ciepłej wody użytkowej.

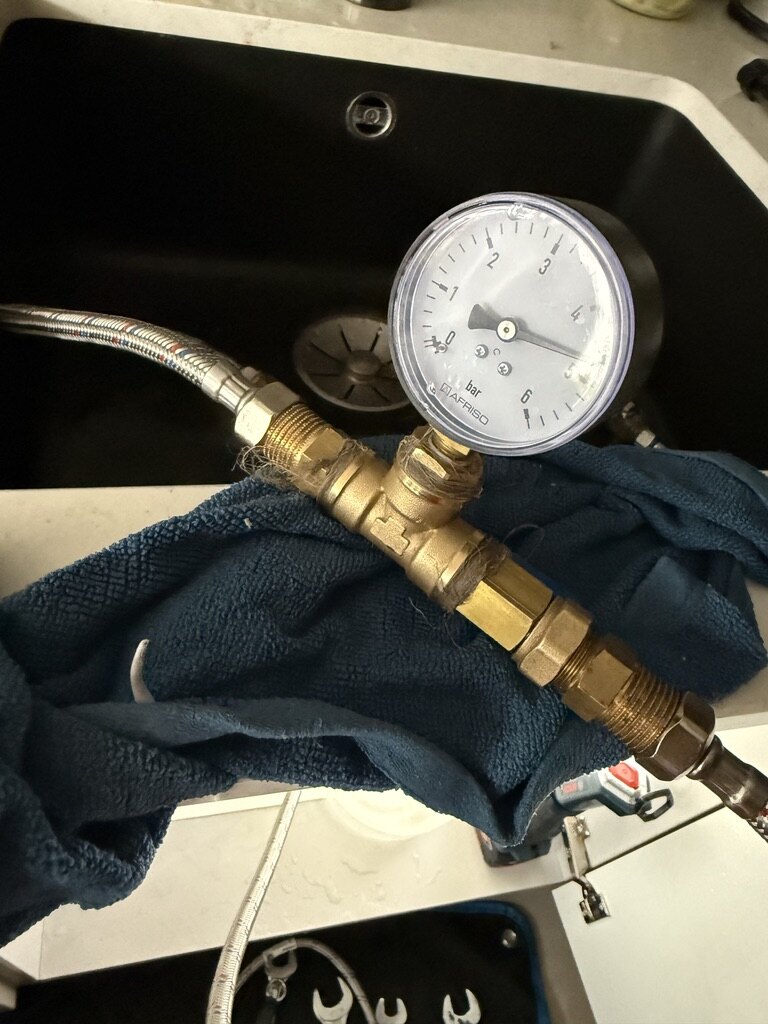

Co pokazuje pomiar manometrem?
Manometr podłączony do instalacji zimnej wody pozwala sprawdzić statyczne ciśnienie wody przed urządzeniem. Taki pomiar powinien być wykonany przed montażem pojemnościowego ogrzewacza wody, zasobnika CWU lub pompy ciepła do CWU.
Jeżeli ciśnienie jest wysokie, zmienne albo zbliża się do wartości granicznych dla urządzenia i armatury, sam zawór bezpieczeństwa nie rozwiązuje problemu eksploatacyjnego. Wtedy należy rozważyć reduktor ciśnienia, naczynie przeponowe do CWU oraz okresowe kontrole instalacji.
Uwaga praktyczna: pomiar wykonany w dniu montażu pokazuje stan instalacji tylko w tym konkretnym dniu. Po kilku latach parametry sieci wodociągowej mogą się zmienić.
Najważniejszy wniosek techniczny
W opisywanej sytuacji problem nie wynikał z błędu użytkownika ani z faktu, że urządzenie zostało zamontowane kilka lat wcześniej. Instalacja pracowała prawidłowo przez dłuższy czas, a nadmierny wypływ wody został zauważony dopiero po latach. To pokazuje, że zagrożenie może pojawić się również wskutek zmian zachodzących w sieci wodociągowej, na które inwestor i instalator nie mają bezpośredniego wpływu.
Co uratowało budynek?
Prawidłowo wykonane odprowadzenie wody z zaworu bezpieczeństwa do kanalizacji. Dzięki temu woda nie wypływała bezpośrednio na posadzkę.
Co mogło się wydarzyć?
Bez odpływu cała ilość wody wyrzucana przez zawór bezpieczeństwa mogłaby przedostać się do pomieszczenia technicznego, łazienki, piwnicy lub mieszkania.
Dlaczego to ważne po latach?
Ciśnienie w sieci wodociągowej może zmienić się po przebudowie sieci, wymianie pomp, zmianie strefy zasilania albo zmianie parametrów pracy wodociągów.
Obowiązki instalatora przy montażu ogrzewacza lub zasobnika CWU
| Zakres | Dlaczego jest ważny |
|---|---|
| Pomiar statycznego ciśnienia wody | Instalator powinien zmierzyć ciśnienie przed montażem urządzenia. Wynik powinien zostać zapisany w dokumentacji lub protokole odbioru. |
| Ocena wartości granicznych | Jeżeli ciśnienie zbliża się do dopuszczalnej wartości dla armatury lub urządzenia, należy przewidzieć dodatkowe zabezpieczenia. |
| Dobór reduktora ciśnienia | Reduktor ogranicza wpływ zbyt wysokiego ciśnienia z sieci wodociągowej na urządzenia i armaturę w budynku. |
| Dobór naczynia przeponowego CWU | W układach zamkniętych naczynie przeponowe ogranicza wzrost ciśnienia podczas podgrzewania wody. |
| Odprowadzenie zaworu bezpieczeństwa do kanalizacji | To praktyczna ochrona budynku przed zalaniem w sytuacji otwarcia lub uszkodzenia zaworu bezpieczeństwa. |
Dlaczego zawór bezpieczeństwa może zacząć wyrzucać wodę?
| Możliwa przyczyna | Co to oznacza w praktyce |
|---|---|
| Wzrost ciśnienia statycznego w sieci | Zmiana parametrów wodociągu może spowodować, że instalacja zacznie pracować bliżej granicy dopuszczalnej dla zaworu i urządzenia. |
| Piki ciśnienia | Krótkotrwałe wzrosty ciśnienia mogą wielokrotnie obciążać zawór bezpieczeństwa i przyspieszać jego zużycie. |
| Brak lub zły dobór naczynia przeponowego | Podczas podgrzewania wody rośnie jej objętość. Bez miejsca na kompensację wzrost ciśnienia może otwierać zawór bezpieczeństwa. |
| Zużycie albo zabrudzenie zaworu | Zawór może po latach zacząć przepuszczać, szczególnie gdy był wielokrotnie otwierany lub pracował w trudnych warunkach. |
| Brak reduktora ciśnienia | Jeżeli ciśnienie zasilania jest za wysokie, reduktor może być konieczny do ochrony całej instalacji. |
Procedura kontrolna przy montażu i przeglądzie CWU
- Zmierz ciśnienie statyczne zimnej wody przed urządzeniem i zapisz wynik w protokole.
- Sprawdź dopuszczalne ciśnienie robocze ogrzewacza, zasobnika, armatury i zaworu bezpieczeństwa.
- Oceń potrzebę montażu reduktora ciśnienia, szczególnie gdy ciśnienie jest wysokie lub niestabilne.
- Dobierz naczynie przeponowe do CWU, jeśli układ tego wymaga i pracuje jako układ zamknięty.
- Wykonaj odpływ z zaworu bezpieczeństwa do kanalizacji, zgodnie z zasadami montażu i bez ryzyka cofki.
- Poinformuj użytkownika, że okresowe kapanie może być objawem wzrostu ciśnienia, pracy układu lub uszkodzenia zaworu.
- Zalecaj okresowe kontrole ciśnienia, reduktora, naczynia przeponowego i samego zaworu bezpieczeństwa.
Co powinien zapamiętać użytkownik?
Czy kapanie z zaworu bezpieczeństwa jest normalne?
Nie należy go lekceważyć. Sporadyczne zadziałanie może wynikać ze wzrostu ciśnienia podczas podgrzewania wody, ale stałe lub częste wypływy wymagają kontroli ciśnienia, zaworu, reduktora i naczynia przeponowego.
Czy zawór bezpieczeństwa może zostać bez odpływu?
Nie powinien. W praktyce nadal spotyka się takie instalacje, ale jest to poważne ryzyko. W razie otwarcia zaworu woda wypływa wtedy bezpośrednio do pomieszczenia.
Czy instalator odpowiada za zmiany ciśnienia w sieci po kilku latach?
Nie ma wpływu na późniejsze zmiany parametrów sieci wodociągowej. Ma jednak obowiązek wykonać instalację zgodnie ze sztuką w dniu montażu: zmierzyć ciśnienie, dobrać zabezpieczenia i wykonać prawidłowe odprowadzenie z zaworu bezpieczeństwa.
Kiedy trzeba zamontować reduktor ciśnienia?
Gdy ciśnienie wody jest zbyt wysokie, niestabilne albo zbliża się do wartości granicznych dla instalacji i urządzeń. Decyzję należy podjąć po pomiarze i ocenie konkretnej instalacji.
