Tic TocRaychem EM2-XR pod kostką 6 cm: gdzie układać przewód, jaki rozstaw przyjąć i co robi limit 10-11 kW?
W tym opracowaniu pokazujemy dobór dla podjazdu i chodnika w 3 strefach grzewczych. Kluczowy punkt: dla kostki brukowej instrukcja EM2-XR wskazuje rozstaw przewodu 0,25 m. Rozstaw 0,30 m albo 0,35 m może być kompromisem pod moc przyłączeniową, ale nie jest takim samym wariantem technicznym.
Opracowanie ma charakter techniczno-kosztorysowy. Finalny dobór obwodów, zabezpieczeń i rozdzielnicy wymaga projektu elektrycznego, sprawdzenia prądów rozruchowych oraz warunków zasilania na obiekcie.

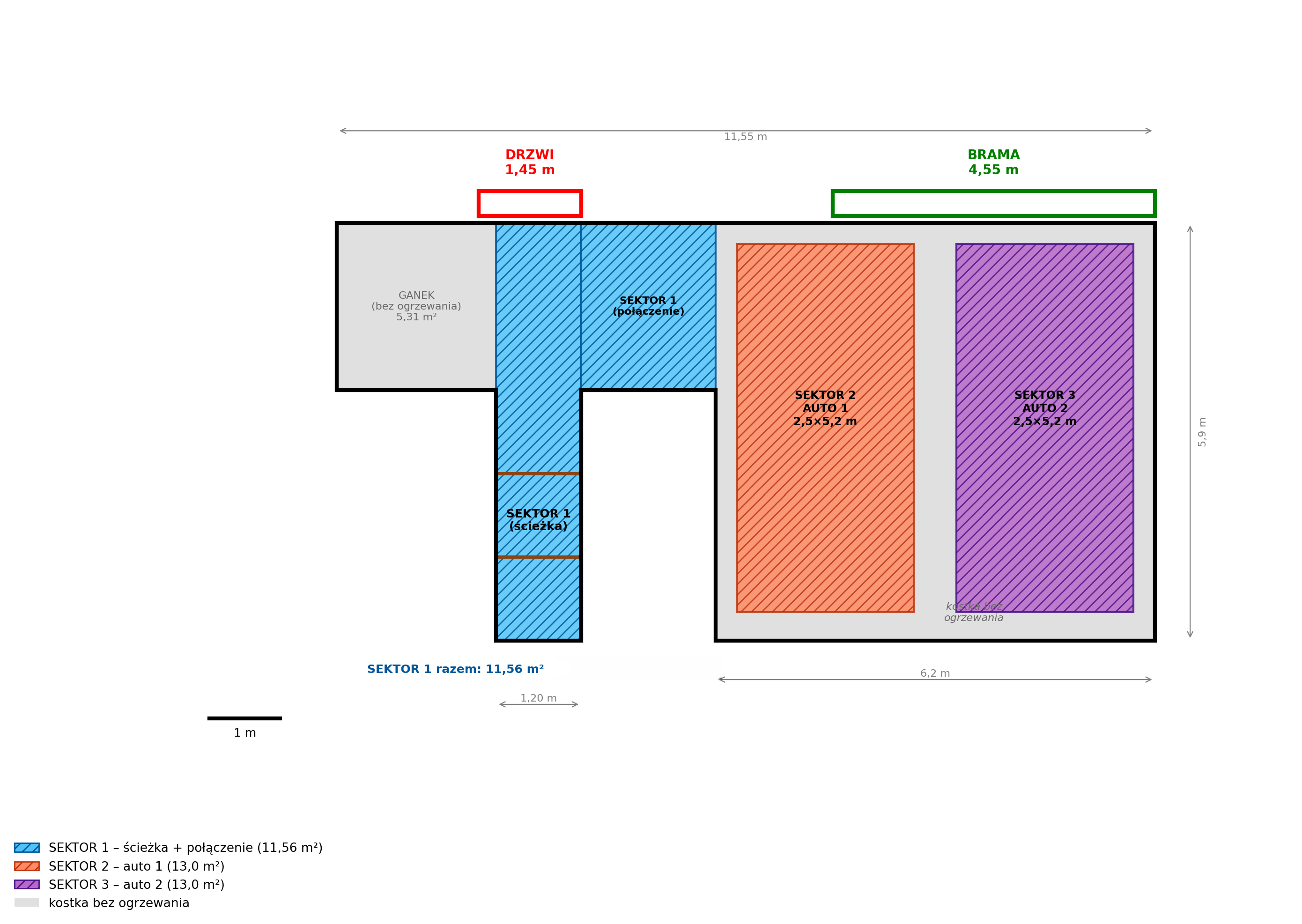

Dane wejściowe z rzutu
| Strefa | Opis | Powierzchnia | Uwagi projektowe |
|---|---|---|---|
| Sektor 1 | Ścieżka piesza i połączenie z podjazdem | 11,56 m² | Węższa strefa, ważne dojście do drzwi i przejście między komunikacją pieszą a podjazdem. |
| Sektor 2 | Stanowisko auta 1 | 13,00 m² | Pas grzania 2,5 x 5,2 m. Przy rozstawie 0,25 m wychodzi ok. 52 m przewodu. |
| Sektor 3 | Stanowisko auta 2 | 13,00 m² | Pas grzania 2,5 x 5,2 m. Analogiczny dobór jak dla sektora 2. |
| Razem powierzchnia grzewcza | 37,56 m² | Ganek i część kostki bez ogrzewania nie zostały wliczone. | |
Najważniejsze z instrukcji EM2-XR: dla nawierzchni betonowej przyjmowany jest rozstaw S = 0,30 m, natomiast dla kostki brukowej instrukcja wskazuje S = 0,25 m. To zmienia długość przewodu, moc, liczbę obwodów i koszt rozdzielnicy.

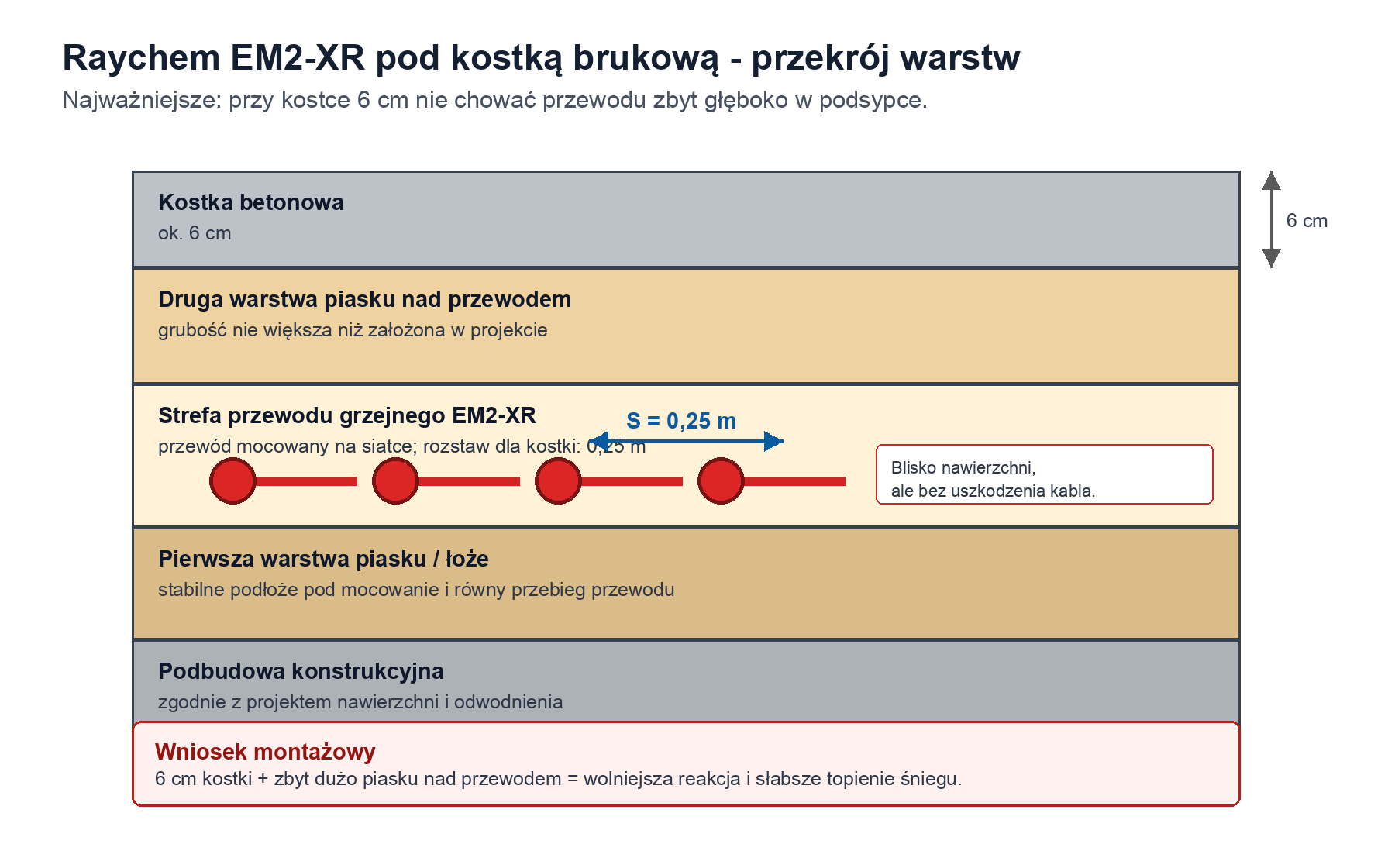

Przy kostce brukowej instrukcja prowadzi przez układ: pierwsza warstwa piasku, mocowanie przewodu, pomiar rezystancji izolacji, zestaw VIA-CE1, czujniki, dokumentacja trasy, druga warstwa piasku i dopiero kostka. Grubość drugiej warstwy piasku nad przewodem nie powinna przekraczać grubości przyjętej w projekcie.
| Wymaganie kontrolne z instrukcji | Przyjęcie w opracowaniu | Znaczenie praktyczne |
|---|---|---|
| Pomiar rezystancji izolacji | Megomierz min. 2500 V DC, wynik większy niż 20 MΩ. | Pomiar trzeba wykonać przed przykryciem przewodu, po przykryciu i po zakończeniu prac. To podstawowa ochrona przed zakryciem uszkodzonego kabla. |
| Różnicówka | W praktyce projektowej przyjmować RCD 30 mA dla obwodów grzewczych, zgodnie z wymaganiami ochrony przeciwporażeniowej i dokumentacją systemową. | Przy kilku obwodach nie dobiera się RCD „na oko”. Trzeba sprawdzić długości przewodów, upływności i selektywność układu. |
| Czujnik nawierzchni | Czujnik temperatury i wilgotności gruntu montowany w reprezentatywnym punkcie pola grzewczego. | System ma pracować wtedy, gdy jest ryzyko lodu i wilgoci, a nie tylko wtedy, gdy temperatura powietrza spada poniżej zera. |
| Dokumentacja trasy | Zdjęcia, szkic trasy, opis obwodów, położenie muf i zakończeń. | Po ułożeniu kostki przewodu nie widać. Bez dokumentacji serwis robi się kosztowny i nieprecyzyjny. |
Co gdzie ma być i dlaczego?
| Element | Gdzie / jak | Dlaczego |
|---|---|---|
| Przewód EM2-XR | W warstwie podsypki pod kostką, mocowany do siatki lub systemowego mocowania, zgodnie z rozstawem z projektu. | Przewód musi oddawać ciepło do nawierzchni. Im głębiej zostanie zakopany, tym wolniej system reaguje na śnieg i lód. |
| Rozstaw przewodu | Dla kostki brukowej przyjmować punkt wyjścia S = 0,25 m. Większy rozstaw traktować jako kompromis. | Rozstaw decyduje o mocy na m². Przy 0,25 m system jest skuteczniejszy, ale pobiera więcej mocy. |
| Zestaw VIA-CE1 | Na każdy obwód grzejny, jako komplet przyłączeniowo-zakończeniowy EM2-XR. | EM2-XR nie powinien być łączony przypadkowymi mufami. Stosujemy komponent systemowy. |
| Puszki JB16-02 | Przy przejściu z przewodu grzejnego na przewody zasilające / sterujące, poza miejscami narażonymi mechanicznie. | Zapewniają dostęp serwisowy i porządek w obwodach. |
| Czujnik gruntu / wilgoci | W reprezentatywnym miejscu nawierzchni: tam, gdzie realnie pojawia się śnieg, lód i wilgoć. | Sam pomiar temperatury powietrza nie wystarczy. System powinien reagować na ryzyko oblodzenia nawierzchni. |
| Rozdzielnica | Dobierana do liczby obwodów, prądów i sposobu sterowania z automatyki domowej. | Automatyka domowa może być nadrzędna, ale nie zastępuje zabezpieczeń, styczników, RCD i czujników nawierzchni. |
| Pomiary | Rezystancja izolacji przed przykryciem, po przykryciu i po zakończeniu prac. | Po ułożeniu kostki naprawa jest dużo droższa. Pomiary etapowe chronią wykonawcę i inwestora. |
Obliczenie długości i mocy
Do szacowania długości przyjęto prostą zależność: długość przewodu = powierzchnia / rozstaw. Moc obliczono dla EM2-XR jako 90 W/m. W praktyce należy jeszcze uwzględnić trasy doprowadzeń, kształt pól, łuki, strefy przy krawędziach, wymagania montażowe i maksymalne długości obwodów producenta.
| Wariant | Rozstaw | Sektor 1 | Sektor 2 | Sektor 3 | Razem | Ocena |
|---|---|---|---|---|---|---|
| Instrukcyjny dla kostki | 0,25 m | 46,2 m / 4,16 kW | 52,0 m / 4,68 kW | 52,0 m / 4,68 kW | 150,2 m / 13,52 kW | Technicznie najmocniejszy, ale przekracza oczekiwany limit 10-11 kW. |
| Kompromis pod moc | 0,30 m | 38,5 m / 3,47 kW | 43,3 m / 3,90 kW | 43,3 m / 3,90 kW | 125,2 m / 11,27 kW | Blisko limitu. Dla kostki 6 cm to kompromis względem instrukcyjnego rozstawu 0,25 m. |
| Ograniczenie mocy | 0,35 m | 33,0 m / 2,97 kW | 37,1 m / 3,34 kW | 37,1 m / 3,34 kW | 107,3 m / 9,66 kW | Mieści się w limicie, ale ma niższą moc powierzchniową i słabszą dynamikę topienia. |
Wniosek techniczny: jeżeli priorytetem jest skuteczność pod kostką brukową, punkt wyjścia to rozstaw 0,25 m. Jeżeli priorytetem jest nieprzekroczenie 10-11 kW, trzeba albo ograniczyć powierzchnię grzania, albo zaakceptować większy rozstaw i słabszą reakcję systemu.
Ceny katalogowe SHE / Chemelex użyte do kalkulacji
| Nr katalogowy | Produkt | Cena netto | Cena brutto 23% |
|---|---|---|---|
| 449561-000 | EM-EM2-XR - samoregulujący przewód grzejny 90 W/m | 168,00 zł/m | 206,64 zł/m |
| 804119-000 | VIA-CE1 - zestaw przyłączeniowo-zakończeniowy do EM2-XR | 313,00 zł/szt. | 384,99 zł/szt. |
| 941735-000 | KBL-09 - opaski mocujące EM2-XR, 100 szt. | 111,00 zł/op. | 136,53 zł/op. |
| 946607-000 | JB16-02 - skrzynka przyłączeniowa | 166,00 zł/szt. | 204,18 zł/szt. |
| 084799-000 | JB-SB-08 - wspornik do puszki JB16-02 | 103,00 zł/szt. | 126,69 zł/szt. |
| 356667-000 | EMK-XS - zestaw połączeniowy / naprawczy EM2-XR | 231,00 zł/szt. | 284,13 zł/szt. |
| 1244-016962 | RAYSTAT-M2 - sterownik na szynę DIN, czujniki osobno | 953,00 zł/szt. | 1 172,19 zł/szt. |
| 1244-016963 | RAYSTAT-M2-A-SENSOR - czujnik temperatury powietrza | 262,00 zł/szt. | 322,26 zł/szt. |
| 1244-016964 | RAYSTAT-M2-G-SENSOR - czujnik temperatury i wilgotności gruntu | 1 219,00 zł/szt. | 1 499,37 zł/szt. |
| 1244-016637 | SBS-R-EM-3x20A - rozdzielnica do maks. 3 obwodów, RAYSTAT-M2, czujniki osobno | 5 913,00 zł/szt. | 7 272,99 zł/szt. |
| 1244-016638 | SBS-R-EM-6x20A - rozdzielnica do maks. 6 obwodów, RAYSTAT-M2, czujniki osobno | 8 599,00 zł/szt. | 10 576,77 zł/szt. |
| 1244-006432 | SBS-09-CM-20 - rozdzielnica EM2-CM z VIA-DU-20, maks. 9 obwodów | 20 878,00 zł/szt. | 25 679,94 zł/szt. |
Orientacyjne koszty materiałów dla 3 wariantów
| Wariant | Założenie obwodów | Przewód EM2-XR | Akcesoria | Automatyka / rozdzielnica | Razem netto | Razem brutto |
|---|---|---|---|---|---|---|
| 0,25 m - zgodny z instrukcją dla kostki | Orientacyjnie 5 obwodów. Przy rozdzielnicach 20 A sektory 13 m² trzeba dzielić lub sprawdzić maksymalne długości i rozruch. | 25 240,32 zł | 3 807,00 zł | 10 080,00 zł | 39 127,32 zł | 48 126,60 zł |
| 0,30 m - kompromis pod limit 10-11 kW | Orientacyjnie 3 obwody, po jednym na sektor. Wymaga sprawdzenia prądu rozruchowego i zabezpieczeń. | 21 033,60 zł | 2 532,00 zł | 7 394,00 zł | 30 959,60 zł | 38 080,31 zł |
| 0,35 m - wariant ograniczonej mocy | Orientacyjnie 3 obwody. Wariant z najniższą mocą, do zastosowania tylko po akceptacji słabszej skuteczności. | 18 028,80 zł | 2 421,00 zł | 7 394,00 zł | 27 843,80 zł | 34 247,87 zł |
Akcesoria policzono orientacyjnie: VIA-CE1 na obwód, puszki JB16-02, wsporniki JB-SB-08, opaski KBL-09 i jeden zestaw EMK-XS jako rezerwa serwisowa. Kalkulacja nie obejmuje przewodów zasilających, prac ziemnych, podsypki, kostki, robocizny, pomiarów, dokumentacji powykonawczej, transportu i indywidualnego projektu rozdzielnicy.
Automatyka domowa a czujniki Raychem
Automatyka domowa może załączać tryb nadrzędny, blokadę, harmonogram albo sygnał zgody na pracę. Nie powinna jednak zastępować czujnika nawierzchni. Dla ogrzewania przeciwoblodzeniowego najważniejsza jest informacja, czy na powierzchni występuje jednocześnie niska temperatura i wilgoć.
Wariant 3-obwodowy
SBS-R-EM-3x20A RAYSTAT-M2 czujnik powietrza czujnik gruntu/wilgoci
Dobry punkt wyjścia dla wariantu 0,30 m albo 0,35 m, jeżeli finalne długości obwodów i prądy rozruchowe mieszczą się w parametrach rozdzielnicy.
Wariant większej liczby obwodów
SBS-R-EM-6x20A podział sektorów weryfikacja rozruchu
Właściwszy dla wariantu 0,25 m, bo łączna moc rośnie do ok. 13,5 kW, a pojedyncze sektory 13 m² mają po ok. 52 m przewodu.
Co bym rekomendował?
Technicznie: dla kostki brukowej 6 cm najuczciwszym punktem wyjścia jest wariant 0,25 m, bo tak wynika z instrukcji dla kostki. Ten wariant trzeba jednak pogodzić z mocą ok. 13,5 kW albo ograniczyć ogrzewaną powierzchnię.
Praktycznie: jeśli inwestor twardo nie chce przekroczyć 10-11 kW, najbardziej logiczny do rozmowy jest wariant 0,30 m jako kompromis. Trzeba go opisać jako kompromis i nie obiecywać skuteczności wariantu 0,25 m.
Ekonomicznie: wariant 0,35 m mieści się w mocy, ale jego niższa gęstość mocy może być odczuwalna przy mokrym śniegu, szybkim oblodzeniu i grubszej warstwie podsypki nad przewodem.
Checklista przed ofertą końcową
- potwierdzić rzeczywistą powierzchnię grzania po wyłączeniu stref bez ogrzewania,
- potwierdzić grubość kostki, projektowaną grubość podsypki i sposób odwodnienia,
- sprawdzić, czy limit 10-11 kW jest limitem całej instalacji, czy tylko ogrzewania podjazdu,
- dobrać liczbę obwodów po sprawdzeniu maksymalnych długości EM2-XR i prądów rozruchowych,
- ustalić miejsce rozdzielnicy, trasę przewodów zimnych oraz lokalizację czujnika gruntu/wilgoci,
- wykonać dokumentację zdjęciową i pomiary rezystancji izolacji przed zakryciem przewodu, po zakryciu i po uruchomieniu.
Najważniejszy błąd do uniknięcia: nie wolno położyć EM2-XR przypadkowo w piasku i przykryć kostką bez kontroli rozstawu, głębokości, dokumentacji i pomiarów. Przy takim montażu pozorna oszczędność może wrócić jako kosztowna diagnostyka pod gotową nawierzchnią.
