Tic TocBYTOM0109 - wstępny kosztorys ogrzewania mieszkania piecami akumulacyjnymi

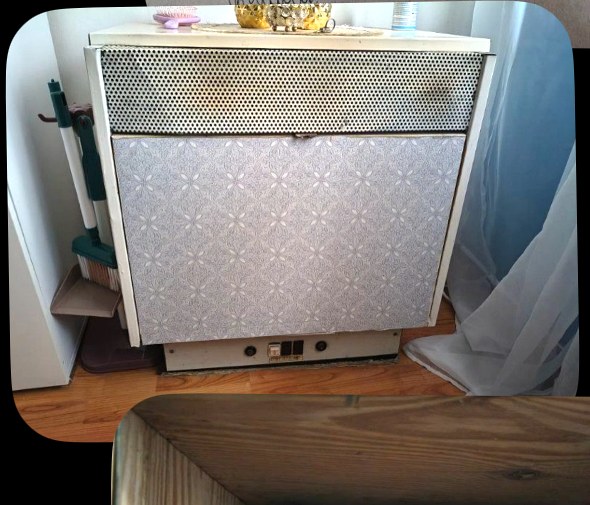

Anonimowe studium przypadku: lokal wynajmowany, stary piec akumulacyjny, rozdzielnica do sprawdzenia i potrzeba stabilnego ogrzewania dla użytkowników wrażliwych. W takiej sytuacji najpierw liczymy moc, kubaturę i warunki elektryczne, a dopiero później dobieramy konkretny model pieca.
Najważniejszy warunek techniczny: dla pieców akumulacyjnych Dimplex VFE wymagane jest zasilanie trójfazowe 3/N/PE 400 V, czyli potocznie „siła”. Trzeba sprawdzić przydział mocy na lokal, zabezpieczenie główne, WLZ, rozdzielnicę, przekroje przewodów i podział faz. Bez odpowiedniego przydziału mocy i bez „siły” instalacja pieców akumulacyjnych nie jest możliwa w zakładanym wariancie.

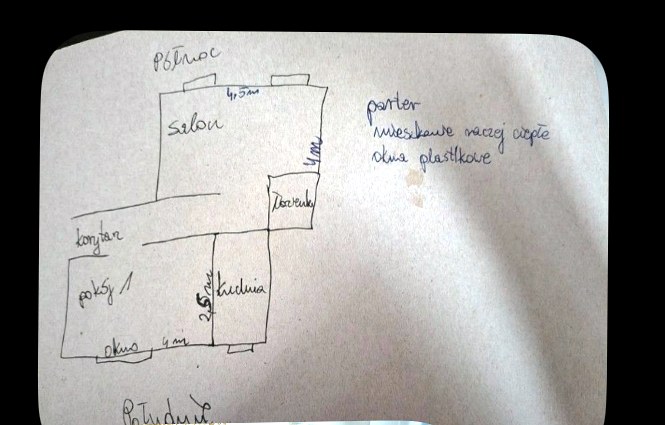

1. Założenia z otrzymanego szkicu
| Element | Założenie robocze | Znaczenie dla doboru |
|---|---|---|
| Salon | ok. 4,5 x 4,0 m, czyli ok. 18 m² | Główna strefa ogrzewania. Wstępnie pasuje piec ok. 3 kW. |
| Pokój / sypialnia | ok. 4,0 x 2,5 m, czyli ok. 10 m² | Pomieszczenie do spokojnej pracy urządzenia. Trzeba ocenić hałas wentylatora i wysokość parapetu. |
| Kuchnia | ok. 2,5 x 2,5 m, czyli ok. 6,25 m² | Może korzystać z ciepła z komunikacji, ale przy zamkniętym układzie może wymagać osobnego dogrzania. |
| Komunikacja i łazienka | brak pełnych wymiarów, roboczo ok. 5-8 m² | Do sprawdzenia na miejscu, bo korytarz decyduje o realnym rozprowadzeniu ciepła. |
| Wysokość lokalu | przyjęto orientacyjnie 2,5 m | Na tej podstawie liczona jest kubatura. Jeżeli wysokość jest inna, wynik trzeba skorygować. |
| Stan lokalu | parter, mieszkanie raczej ciepłe, okna plastikowe - według informacji ze szkicu | To pomaga, ale nie zastępuje wizji lokalnej i sprawdzenia strat ciepła. |
2. Powierzchnia i kubatura
| Pomieszczenie | Powierzchnia orientacyjna | Kubatura przy 2,5 m | Uwagi |
|---|---|---|---|
| Salon | ok. 18 m² | ok. 45 m³ | Dobór wstępny: Dimplex VFE 30. |
| Pokój / sypialnia | ok. 10 m² | ok. 25 m³ | Dobór wstępny: Dimplex VFE 20 albo XLE 100 po sprawdzeniu parapetu. |
| Kuchnia | ok. 6,25 m² | ok. 15,6 m³ | Do sprawdzenia, czy ciepło z sąsiednich stref wystarczy. |
| Komunikacja + łazienka | ok. 5-8 m² | ok. 12,5-20 m³ | Wymaga oględzin i sprawdzenia drzwi/przepływu powietrza. |
| Razem | ok. 39-42 m² | ok. 98-105 m³ | Układ 2-piecowy jest możliwy jako wariant wstępny tylko dla lokalu raczej ciepłego. |
To nie jest projekt wykonawczy. Brakuje pomiaru wysokości parapetów, realnej wysokości pomieszczeń, sprawdzenia instalacji i informacji o przydziale mocy. Kosztorys jest punktem wyjścia do rozmowy, a nie zgodą na montaż bez oględzin.
3. Wstępny dobór pieców
| Pomieszczenie | Wariant podstawowy | Wariant alternatywny | Wniosek |
|---|---|---|---|
| Salon ok. 18 m² | Dimplex VFE 30 K, 3 kW | VFE 40 tylko po potwierdzeniu strat ciepła i przydziału mocy | VFE 30 jest logicznym wyborem w ciepłym mieszkaniu. |
| Pokój / sypialnia ok. 10 m² | Dimplex VFE 20 K, 2 kW | Dimplex XLE 100, jeżeli zmieści się pod parapetem | Dla sypialni kluczowe są wymiary, ergonomia obsługi i akustyka wentylatora. |
| Kuchnia / komunikacja | dogrzewanie pośrednie z układu 2-piecowego | mały dodatkowy grzejnik lub korekta doboru po wizji | Nie zakładamy w ciemno, że ciepło samo przejdzie przez drzwi i korytarz. |
4. Wymiary urządzeń i parapety
Przed zamówieniem trzeba zmierzyć wysokość od podłogi do spodu parapetu oraz szerokość dostępnej ściany. XLE jest płytszy, ale wyższy. VFE jest niższy, ale głębszy i cięższy.
| Model | Moc | Wymiary szer. x wys. x gł. | Masa | Ocena montażowa |
|---|---|---|---|---|
| Dimplex VFE 20 K | 2,0 kW | 622 x 664 x 250 mm | ok. 127 kg | Niższy od XLE, więc łatwiejszy pod niskim parapetem. |
| Dimplex VFE 30 K | 3,0 kW | 772 x 664 x 250 mm | ok. 178 kg | Dobre rozwiązanie do salonu, ale wymaga solidnego transportu i wniesienia. |
| Dimplex XLE 070 | ok. 1,56 kW akumulacyjnie | 703 x 749 x 182 mm | ok. 65 kg | Płytszy i lżejszy, ale może być za słaby do pokoju 10 m², jeśli lokal okaże się chłodniejszy. |
| Dimplex XLE 100 | ok. 2,22 kW akumulacyjnie | 825 x 749 x 182 mm | ok. 107 kg | Technicznie ciekawy do sypialni, ale wymaga wyższego miejsca pod parapetem. |
Czy XLE zmieści się w sypialni? Szerokość ściany prawdopodobnie nie jest problemem, bo na szkicu przy oknie jest ok. 4 m. Problemem może być wysokość. XLE ma 749 mm wysokości, dlatego trzeba zmierzyć realny prześwit pod parapetem. Jeżeli parapet jest nisko, bezpieczniejszy montażowo może być VFE 20 o wysokości 664 mm.
5. Kosztorys wstępny - ceny tylko brutto
| Wariant | Urządzenia | Cena brutto urządzeń | Montaż, transport i wniesienie | Razem brutto |
|---|---|---|---|---|
| Podstawowy VFE | VFE 30 K + VFE 20 K | ok. 7 650 zł | ok. 3 000 zł | ok. 10 650 zł |
| Mieszany VFE/XLE | VFE 30 K + XLE 100 | ok. 7 230 zł | ok. 3 000 zł | ok. 10 230 zł |
| Oszczędny VFE/XLE | VFE 30 K + XLE 070 | ok. 6 950 zł | ok. 3 000 zł | ok. 9 950 zł |
Ceny są orientacyjne, brutto, na potrzeby wstępnego kosztorysu BYTOM0109. Ostateczna oferta zależy od dostępności, zakresu elektryki, wniesienia, piętra, trasy kablowej, pomiarów i faktycznego stanu instalacji.

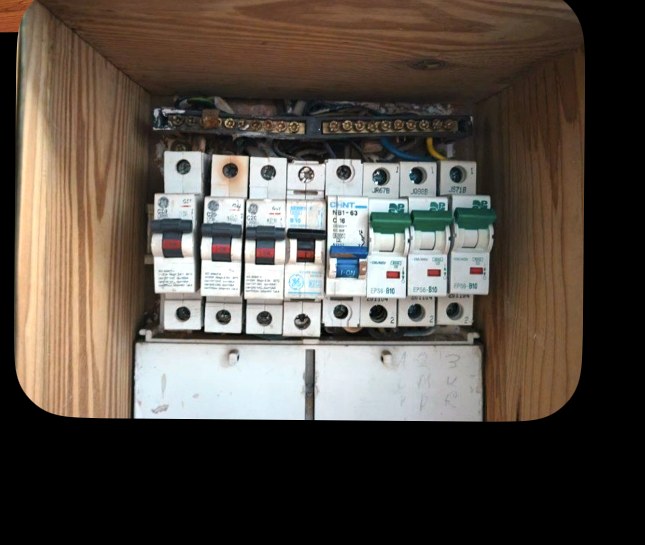

6. Ocena istniejącej instalacji ze zdjęć
Bezpieczeństwo: w lokalu wynajmowanym, przy użytkownikach wrażliwych, nie wolno robić ogrzewania elektrycznego „na skróty”. Piece akumulacyjne są ciężkie, mają duże moce i muszą być podłączone zgodnie ze sztuką, z pomiarami oraz jasnym protokołem uruchomienia.
7. Co trzeba sprawdzić przed ofertą końcową
Przydział mocy
Trzeba znać moc umowną lokalu i zabezpieczenie przedlicznikowe. Sam fakt, że w mieszkaniu świeci światło, nie oznacza możliwości montażu pieców akumulacyjnych.
Zasilanie trójfazowe
Dla VFE wymagamy sprawdzenia zasilania 3/N/PE 400 V. Bez „siły” wariant VFE nie jest możliwy.
Wysokość parapetów
Przed decyzją VFE/XLE trzeba zmierzyć wysokość do parapetu. XLE ma 749 mm wysokości, VFE 664 mm.
Rozdzielnica
Do sprawdzenia są przekroje przewodów, zabezpieczenia, miejsce na aparaturę, stan zacisków, RCD i podział faz.
Sterowanie taryfą
Piece mają ładować w taniej taryfie. Trzeba sprawdzić, czy lokal ma taryfę, zegar, sygnał sterujący lub możliwość wykonania sterowania.
Użytkownik
Przy mieszkaniu wynajmowanym obsługa musi być prosta. Nie każdy użytkownik będzie codziennie korygował parametry w menu pieca.
8. Linki do urządzeń i dokumentacji
- Dimplex VFE 20 K - produkt w sklepie Interex
- Dimplex VFE 30 K - produkt w sklepie Interex
- Dimplex XLE 070 - produkt w sklepie Interex
- Dimplex XLE 100 - produkt w sklepie Interex
- Dimplex VFE - strona producenta z dokumentacją do pobrania
- Dimplex - centrum pobierania instrukcji
9. Wniosek techniczny BYTOM0109
Najbardziej logiczny wariant startowy to Dimplex VFE 30 K do salonu oraz Dimplex VFE 20 K do pokoju/sypialni. Alternatywą dla sypialni może być Dimplex XLE 100, ale tylko po sprawdzeniu wysokości parapetu i akceptacji pracy wentylatora. XLE 070 jest wariantem tańszym i płytszym, ale może być zbyt słaby, jeśli lokal w praktyce okaże się chłodniejszy niż opisano.
Orientacyjny koszt kompletu urządzeń z montażem, transportem i wniesieniem wynosi od ok. 9 950 zł do 10 650 zł brutto. Gwarancja Interex Katowice na montaż wynosi 5 lat, pod warunkiem wykonania instalacji zgodnie ze sztuką, pomiarami i przy zachowaniu wymaganych parametrów zasilania.
Interex Katowice - dobór, montaż i serwis ogrzewania elektrycznego
Dobieramy piece akumulacyjne pod lokal, użytkownika, taryfę i realną instalację elektryczną. Przy ogrzewaniu elektrycznym nie wygrywa sam zakup urządzenia, tylko poprawny dobór, montaż, zasilanie, programowanie i późniejsze wsparcie.
Opracowanie: Interex Katowice, Mariusz Czapnik. Artykuł jest anonimowym studium technicznym i nie zawiera danych prywatnych klienta. Zdjęcia pokazują wyłącznie elementy techniczne potrzebne do oceny wstępnej.
