Czy wiesz, że Barlinek SPC nad T2Red lub T2Blue+ wymaga warstw, czujnika i limitu temperatury?

Autor: Mariusz Czapnik

Czy wiesz, że?

Barlinek SPC nad RAYCHEM T2Red lub T2Blue+ wymaga warstw, czujnika i limitu temperatury

Dobór koncepcyjny dla trzech pokoi z panelami mineralnymi / winylowymi Barlinek Dąb Waniliowy jodła klasyczna. Wariant bezpieczny wymaga przewodu grzejnego zatopionego w warstwie mineralnej. Nad elementem grzejnym musi pozostać minimum 20 mm masy wyrównującej albo cienkowarstwowego jastrychu cementowego.

Decyzja projektowa

System grzewczyT2Red / T2Blue+

Strefy3 pokoje

Moc T2Blue+ 12ok. 2,40 kW

Limit podłogi27°C

Wybrany produkt Barlinek jest dopuszczony przez producenta do ogrzewania podłogowego, ale wymaga zachowania warunków montażu i użytkowania. Najważniejsze jest to, że panel SPC / mineralny nie powinien dostawać ciepła punktowo bezpośrednio od przewodu. Ciepło musi zostać rozprowadzone przez stabilną warstwę mineralną.

Rekomendacja podstawowa: wybrać panel Barlinek SPC bez podkładu zintegrowanego, układ klejony, przewód grzejny w warstwie mineralnej, minimum 20 mm masy nad przewodem, osobny termostat z czujnikiem podłogowym dla każdego pokoju. Przy przewodzie układanym na istniejącym jastrychu realna nadbudowa masy to zwykle około 28-35 mm plus klej i panel. Przy takim układzie należy rozważyć RAYCHEM T2Blue+ 12 W/m + SENZ-WIFI jako wariant zgodny z warunkami Raychem dla podłóg drewnianych, warstwowych, winylowych i SPC.

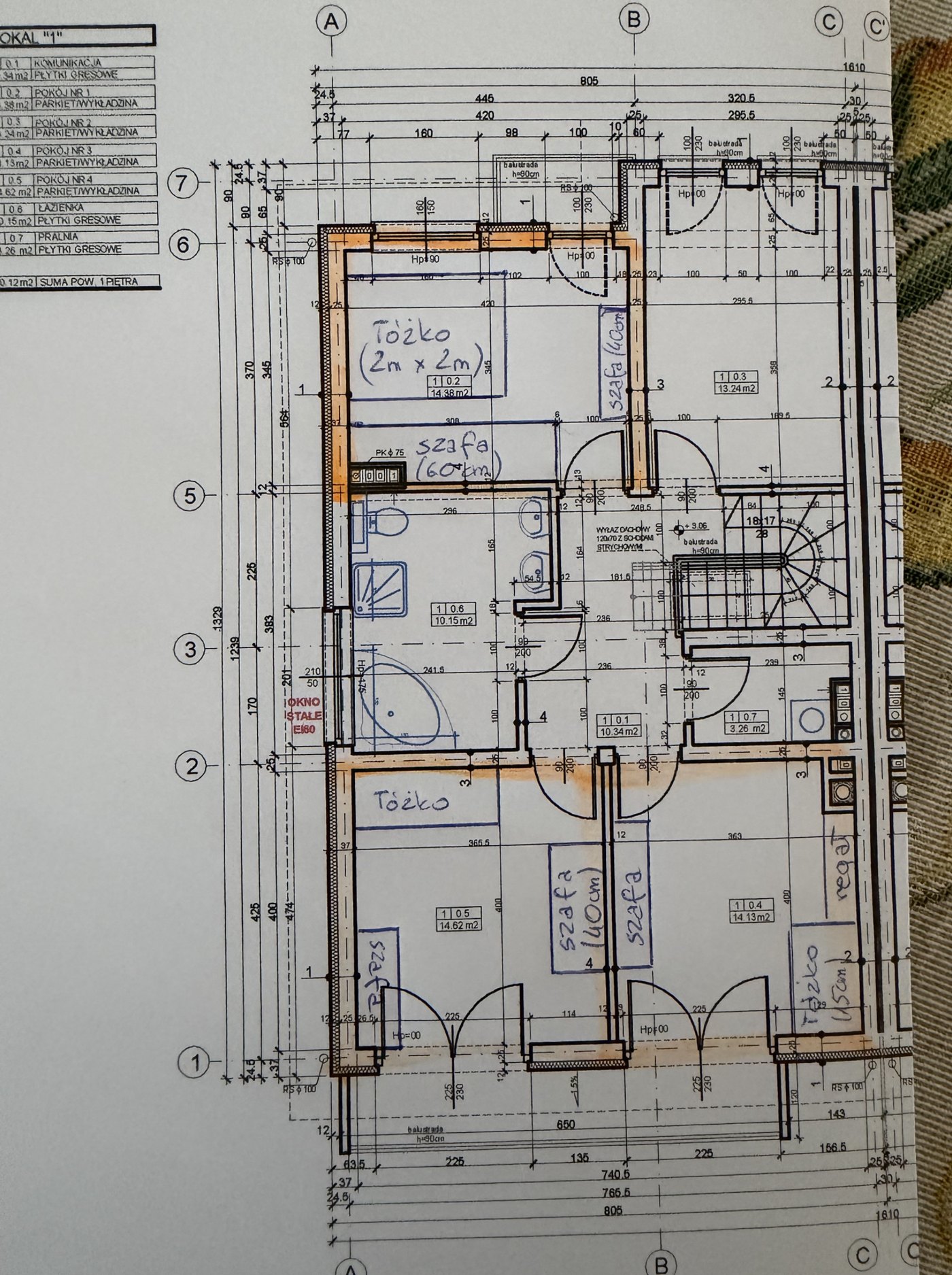

Rzut trzech pomieszczeń z zaznaczonymi pokojami do ogrzewania podłogowego — Rzut roboczy klienta. Pomarańczowe obszary wskazują pomieszczenia, w których planowane jest ogrzewanie. Nie publikujemy adresu inwestycji ani danych kontaktowych klienta.

Wymagania Barlinka dla tej podłogi

Dla produktu Barlinek Dąb Waniliowy jodła klasyczna producent podaje wariant 5 mm bez podkładu zintegrowanego oraz 6 mm z podkładem zintegrowanym. Produkt ma oznaczenie dopuszczenia na ogrzewanie elektryczne, wodne i podczerwień. Do elektrycznego ogrzewania przewodowego korzystniejszy jest wariant bez podkładu.

Wymaganie / parametr	Przyjęcie do projektu	Dlaczego to jest ważne
Wariant panelu	Barlinek SPC Dąb Waniliowy jodła klasyczna, 5 mm, bez podkładu zintegrowanego.	Niższy opór cieplny, lepsze przekazywanie ciepła, łatwiejszy układ klejony.
Maksymalna temperatura powierzchni	Ustawienie limitu podłogi na 27°C.	Chroni panel SPC przed przegrzaniem, deformacją i pracą zamków.
Nadlewka / warstwa nad elementem grzejnym	Minimum 20 mm masy mineralnej nad najwyższym punktem przewodu.	Przewód nie grzeje punktowo panelu. Warstwa rozprasza ciepło i stabilizuje podłoże.
Opór cieplny całej podłogi	Cały układ powinien mieścić się w limicie R ≤ 0,15 m²K/W.	Za duży opór cieplny pogarsza działanie ogrzewania i podnosi temperaturę pod warstwą panelu.
Czujnik temperatury podłogi	Obowiązkowy, w rurce ochronnej, dla każdego pokoju osobno.	Termostat ogranicza temperaturę panelu, a nie tylko temperaturę powietrza.
Stała zabudowa i meble	Nie układać przewodu pod szafami, łóżkami bez prześwitu, pełną zabudową i grubymi dywanami.	Brak oddawania ciepła może powodować lokalne przegrzanie podłogi.

Gdzie Barlinek podaje wymagania dla wylewki

Wymóg 20 mm nie jest założeniem Interex, tylko warunkiem producenta podłogi. Barlinek podaje go w instrukcji montażu paneli SPC bez podkładu zintegrowanego we wzór jodełki, w sekcji „Montaż paneli SPC na ogrzewaniu podłogowym”, punkt 45. Ten punkt trzeba traktować jako warunek odbiorowy dla układu: przewód grzejny + masa mineralna + panel SPC.

Miejsce w dokumentacji Barlinka	Wymaganie producenta	Jak przenosimy to do projektu
Instrukcja SPC bez podkładu, wzór jodełki, sekcja 45 „Montaż paneli SPC na ogrzewaniu podłogowym”	Panele SPC można montować na wodnym lub elektrycznym ogrzewaniu podłogowym.	System elektryczny jest dopuszczalny, ale tylko jako układ zaprojektowany z kontrolą temperatury podłogi.
Ta sama sekcja, punkt o jastrychu	Przed montażem na nowym jastrychu wymagane jest wygrzanie posadzki i protokół z wygrzewania.	Po wykonaniu masy / jastrychu cienkowarstwowego trzeba zachować technologię producenta masy i udokumentować wygrzewanie.
Ta sama sekcja, punkt o montażu klejowym	W klejowym systemie montażu można użyć tylko paneli SPC bez podkładu zintegrowanego.	Dla tego wariantu przyjmujemy panel 5 mm bez podkładu, klejony do przygotowanego jastrychu.
Ta sama sekcja, limit temperatury	Granicą ustawienia ogrzewania jest 27°C na powierzchni paneli.	Każdy pokój dostaje osobny regulator SENZ-WIFI / równoważny z czujnikiem podłogowym i limitem 27°C.
Ta sama sekcja, wilgotność wylewki	Wilgotność przy ogrzewaniu podłogowym: cement maks. 1,5% CM, anhydryt maks. 0,3% CM.	Przed montażem paneli wymagany jest pomiar CM i wpis do protokołu. Bez tego nie zamykamy warstw.
Ta sama sekcja, nadlewka nad elementami grzejnymi	Wysokość nadlewki jastrychu nad elementami grzejnymi: minimum 20 mm.	Liczymy 20 mm nad najwyższym punktem przewodu, nie 20 mm od starej posadzki. Dlatego całkowita grubość masy zwykle wychodzi ok. 28-35 mm.
Ta sama sekcja, sterowanie i użytkowanie	Konieczne są sterowniki i podłogowe czujniki temperatury; meble na ogrzewaniu powinny mieć nóżki min. 10 cm.	Nie układamy przewodu pod stałą zabudową, a każdy obwód ma własny czujnik podłogowy w peszlu.

Wniosek projektowy: zapis Barlinka o 20 mm oznacza, że przewód RAYCHEM T2Red albo T2Blue+ nie może być traktowany jako element bezpośrednio pod panelem. Musi zostać przykryty warstwą mineralną, a grubość mierzymy od wierzchu przewodu do spodu warstwy kleju / panelu.

Warstwy podłogi - wariant bezpieczny

To nie jest układ „mata bezpośrednio pod panel”. Dla tej podłogi projektujemy układ z warstwą mineralną, która przykrywa przewód i wyrównuje temperaturę pod panelem. W praktyce po demontażu starej podłogi trzeba ocenić istniejący jastrych, jego nośność, wilgotność, równość i wysokości przy progach.

Panel Barlinek SPCDąb Waniliowy jodła klasyczna, wariant bez podkładu zintegrowanego.5 mm
Klej do SPC / LVTSystem klejowy rekomendowany do paneli SPC i ogrzewania podłogowego.wg systemu
Masa wyrównująca / jastrych cienkowarstwowyCementowa, niskoskurczowa, dopuszczona do elektrycznego ogrzewania podłogowego i klejenia SPC.min. 20 mm nad przewodem; zwykle 28-35 mm całkowicie
RAYCHEM T2Red albo T2Blue+Przewód grzejny układany poza stałą zabudową, z czujnikiem podłogowym w peszlu.T2Blue+ ok. 4,7 mm
Grunt / warstwa sczepnaSystem producenta masy. Dobór po ocenie istniejącego podłoża.wg karty technicznej
Istniejący jastrychNośny, czysty, stabilny, odkurzony, bez pęknięć i mleczka cementowego.do oceny na miejscu
Strop / podłoże konstrukcyjneNie naruszać konstrukcji. Prace bruzdowania tylko po sprawdzeniu realnej warstwy posadzki.istniejące

Jaki jastrych? Cementowa masa samopoziomująca albo cienkowarstwowy jastrych cementowy do ogrzewania podłogowego, najlepiej niskoskurczowy i zbrojony włóknami. Nie zwykły podkład pod panele. Przy cienkich warstwach wymagałbym minimum klasy zbliżonej do CT-C25-F6 i dopuszczenia pod klejenie wykładzin elastycznych / LVT / SPC. Anhydryt brałbym pod uwagę tylko wtedy, gdy konkretny system ma pisemne dopuszczenie do elektrycznych przewodów grzejnych, wymaganej grubości i klejenia SPC.

Dlaczego nie zwykła mata bezpośrednio pod panel?

T2Red samoregulacja

T2Red zmniejsza moc w miejscach cieplejszych i zwiększa ją w chłodniejszych. To daje większy margines bezpieczeństwa przy podłogach wrażliwych temperaturowo, takich jak SPC, winyl i drewno.

Warstwa mineralna równy odbiór ciepła

Minimum 20 mm nad przewodem rozprasza ciepło. Dzięki temu panel nie pracuje nad punktowym źródłem temperatury, tylko nad równą, stabilną posadzką.

3 strefy osobne sterowanie

Każdy pokój ma osobny obwód i osobny termostat. To poprawia komfort, ogranicza zużycie energii i ułatwia diagnostykę w przyszłości.

T2Blue+ stała moc pod warstwą mineralną

Raychem dopuszcza T2Blue+ pod podłogi drewniane, warstwowe, winylowe i inne wrażliwe temperaturowo, ale tylko pod warunkami: warstwa wypełniająca 15-30 mm, moc do 100 W/m², czujnik podłogowy i limit temperatury 27°C albo limit producenta podłogi.

27°C ochrona podłogi

Czujnik podłogowy jest ważniejszy niż sama regulacja powietrza. To on pilnuje limitu temperatury powierzchni panelu.

Alternatywa: T2Blue+ 12 W/m + SENZ-WIFI przy pełnej wylewce

Po przejściu na układ z masą mineralną nad przewodem argument za T2Red trzeba ocenić ponownie. Samoregulacja T2Red nie znika, ale jej praktyczna przewaga przy samej powierzchni panelu maleje, bo 20 mm masy nad przewodem uśrednia temperaturę. Panel Barlinek nie „widzi” bezpośrednio kabla, tylko ustabilizowaną warstwę jastrychu.

Wariant alternatywny: RAYCHEM T2Blue+ 12 W/m, czyli przewód stałooporowy zatopiony w masie mineralnej 15-30 mm, sterowany przez SENZ-WIFI z czujnikiem podłogowym i limitem 27°C. To wariant zgodny z kartą techniczną Raychem dla podłóg drewnianych, warstwowych, winylowych i innych wrażliwych temperaturowo, pod warunkiem zachowania limitów mocy, oporu cieplnego i temperatury. Dla tego projektu kluczowe jest, aby moc powierzchniowa w żadnym pokoju nie przekroczyła 100 W/m².

Cecha	T2Red	T2Blue+ 12 W/m + SENZ-WIFI	Wniosek do tej inwestycji
Charakter przewodu	Samoregulujący, bardziej odporny na lokalne różnice odbioru ciepła.	Stałooporowy 12 W/m, wymaga stałego rozstawu i poprawnego doboru długości.	Można go stosować pod drewno/SPC, ale tylko przy kontroli mocy powierzchniowej do 100 W/m².
Warstwa nad przewodem	Minimum 20 mm nad przewodem; realnie ok. 28-35 mm od istniejącego jastrychu.	Raychem wskazuje warstwę wypełniającą 15-30 mm; przy wymogu Barlinek przyjmujemy min. 20 mm nad przewodem.	Układ spełnia logikę obu wymagań: Raychem dla T2Blue+ i Barlinek dla panelu SPC.
Ochrona panelu SPC	Czujnik podłogowy nadal obowiązkowy.	Czujnik podłogowy, tryb podłogowy albo ogranicznik podłogi i limit 27°C są warunkiem koniecznym.	Bez czujnika podłogowego tego wariantu nie należy oferować pod drewno/SPC.
Ryzyko pod meblami	Bardziej wybacza lokalne pogorszenie odbioru ciepła, ale nie zwalnia z zakazu układania pod stałą zabudową.	Nie układać pod szafami, łóżkami bez prześwitu, pełną zabudową ani dywanami.	To jest warunek zarówno Raychem, jak i Barlinka.
Koszt materiałowy	Wyższy koszt zestawów T2Red.	Niższy koszt zestawów T2Blue+ przy zachowaniu tych samych kosztów masy, zasilania i czujników.	Do oferty dla klienta warto pokazać T2Blue+ 12 W/m jako wariant alternatywny pod pełną wylewkę.

Warunek graniczny dla T2Blue+ 12 W/m: jeżeli po odkryciu posadzki i wyznaczeniu mebli realne pole grzewcze będzie mniejsze od przyjętego, trzeba zejść na krótszy przewód. Nie wolno ratować układu zagęszczeniem przewodu powyżej 100 W/m² pod drewnem, SPC lub winylem.

Powierzchnie i dobór obwodów

Powierzchnia brutto trzech pomieszczeń z rzutu to około 43,13 m². Do doboru ogrzewania nie przyjmujemy jednak całej powierzchni. Ogrzewania nie układa się pod stałą zabudową, szafami, łóżkami bez prześwitu, regałami ani miejscami, w których podłoga nie może oddawać ciepła.

Pomieszczenie	Powierzchnia brutto	Wyłączenia	Powierzchnia grzewcza roboczo	Dobór T2Red	Moc katalogowa	Prąd 230 V
Pokój 1.0.2	14,38 m²	łóżko 2 x 2 m, szafa / zabudowa, pasy przyścienne	ok. 8,0-8,6 m²	R-RD-B-58M/SENZ-WIFI	640 W	2,8 A
Pokój 1.0.5	14,62 m²	łóżko, szafa 140 cm, dodatkowa zabudowa, pasy przyścienne	ok. 9,0-9,8 m²	R-RD-B-72M/SENZ-WIFI	800 W	3,5 A
Pokój 1.0.4	14,13 m²	łóżko ok. 150 cm, regał / zabudowa, pasy przyścienne	ok. 9,8-10,4 m²	R-RD-B-72M/SENZ-WIFI	800 W	3,5 A
Razem	43,13 m²	dobór po wyłączeniu mebli stałych	ok. 27-29 m²	3 zestawy T2Red	2,24 kW	ok. 9,8 A

Wariant alternatywny T2Blue+ 12 W/m

Pomieszczenie	Powierzchnia grzewcza roboczo	Dobór T2Blue+ 12 W/m	Moc katalogowa	Prąd 230 V	Uwagi projektowe
Pokój 1.0.2	ok. 8,0-8,6 m²	R-BL12P-60M-720W/SENZ-WIFI	720 W	3,1 A	Ok. 84-90 W/m²; rozstaw po finalnym obrysie mebli.
Pokój 1.0.5	ok. 9,0-9,8 m²	R-BL12P-60M-720W/SENZ-WIFI	720 W	3,1 A	Ok. 73-80 W/m². Zestaw 80 m / 960 W tylko jeśli realne pole grzewcze ma min. 9,6 m².
Pokój 1.0.4	ok. 9,8-10,4 m²	R-BL12P-80M-960W/SENZ-WIFI	960 W	4,2 A	Ok. 92-98 W/m²; jeśli realne pole będzie mniejsze niż 9,6 m², zejść na 60 m / 720 W.
Razem	ok. 27-29 m²	3 obwody T2Blue+ 12 W/m + 3 x SENZ-WIFI	2,40 kW	ok. 10,4 A	Stałooporowo, z limitem 100 W/m² i 27°C.

Zasilanie: rekomendowane są trzy oddzielne obwody 230 V, każdy z zabezpieczeniem różnicowoprądowo-nadprądowym typu A, np. RCBO C10 A / 30 mA, do ostatecznego potwierdzenia po ocenie istniejącej rozdzielnicy i tras kablowych.

Kosztorys materiałowy

Kosztorys jest materiałowy i roboczy. Nie obejmuje robocizny, demontażu starej podłogi, napraw podłoża, montażu paneli, transportu, listew, progów ani nieprzewidzianych prac w istniejącej instalacji elektrycznej. Ceny T2Red przyjęto według cennika Interex / Chemelex Raychem 2026.

Materiał	Ilość	Netto	Brutto	Uwagi
RAYCHEM R-RD-B-58M/SENZ-WIFI, T2Red 58 m + SENZ-WIFI	1 kpl	4 016 zł	4 940 zł	Pokój 1.0.2
RAYCHEM R-RD-B-72M/SENZ-WIFI, T2Red 72 m + SENZ-WIFI	2 kpl	9 722 zł	11 958 zł	Pokoje 1.0.5 i 1.0.4
RCBO C10 A / 30 mA typ A, osprzęt rozdzielnicy, opisy	3 obwody	ok. 840 zł	ok. 1 033 zł	Wstępnie, do sprawdzenia rozdzielnicy
Przewody zasilające, peszle czujników, puszki, złączki, drobnica	1 kpl	ok. 850 zł	ok. 1 046 zł	Zakres zależy od tras i miejsca termostatów
Cementowa masa / cienkowarstwowy jastrych do ogrzewania podłogowego	ok. 80-90 worków 25 kg	ok. 4 900-5 900 zł	ok. 6 030-7 260 zł	Dla całych 43,13 m² i średniej warstwy ok. 30 mm, bo 20 mm ma zostać nad przewodem
Grunty, warstwa sczepna, materiały pomocnicze pod masę i SPC	1 kpl	ok. 500-900 zł	ok. 615-1 107 zł	Zależnie od systemu masy i kleju
Razem bez paneli Barlinek		ok. 20 800-22 300 zł	ok. 25 600-27 450 zł	Materiały grzewcze, elektryczne i warstwa mineralna

Wariant alternatywny: T2Blue+ 12 W/m + SENZ-WIFI

Poniższy wariant wykorzystuje aktualne pozycje sklepu dla T2Blue+ 12 W/m z SENZ-WIFI. Długości przewodów trzeba potwierdzić po zdjęciu starej podłogi i wyznaczeniu pól bez stałej zabudowy.

Materiał	Ilość	Netto	Brutto	Uwagi
RAYCHEM T2Blue+ 12 W/m + SENZ-WIFI	3 kpl	4 061 zł	4 995 zł	Dobór roboczy: 60 m / 720 W, 60 m / 720 W, 80 m / 960 W
RCBO C10 A / 30 mA typ A, osprzęt rozdzielnicy, opisy	3 obwody	ok. 840 zł	ok. 1 033 zł	Jak w wariancie T2Red
Przewody zasilające, peszle czujników, puszki, złączki, drobnica	1 kpl	ok. 850 zł	ok. 1 046 zł	Jak w wariancie T2Red
Cementowa masa / cienkowarstwowy jastrych do ogrzewania podłogowego	ok. 80-90 worków 25 kg	ok. 4 900-5 900 zł	ok. 6 030-7 260 zł	Warstwa pozostaje taka sama: 20 mm nad przewodem
Grunty, warstwa sczepna, materiały pomocnicze pod masę i SPC	1 kpl	ok. 500-900 zł	ok. 615-1 107 zł	Jak w wariancie T2Red
Razem T2Blue+ bez paneli Barlinek		ok. 11 200-12 600 zł	ok. 13 700-15 500 zł	Materiały grzewcze, elektryczne i warstwa mineralna
Razem T2Blue+ z panelami Barlinek			ok. 22 200-24 000 zł	Bez robocizny, listew, progów i napraw podłoża

Opcjonalnie: panele Barlinek

Materiał	Ilość	Cena brutto	Uwagi
Barlinek SPC Dąb Waniliowy jodła klasyczna, wariant bez podkładu	ok. 47,4 m²	ok. 8 520 zł	43,13 m² + 10% zapasu, przy cenie producenta ok. 179,58 zł/m² brutto
Razem z panelami		ok. 34 100-36 000 zł brutto	Bez robocizny i bez listew / progów

Zakres prac i kolejność wykonania

Demontaż starej podłogi i ocena istniejącego jastrychu.
Pomiar wilgotności, równości i nośności podłoża.
Ustalenie finalnego układu mebli: szafy, łóżka, regały, zabudowa.
Wyznaczenie trzech pól grzewczych i lokalizacji termostatów.
Wykonanie tras przewodów i peszli czujników.
Ułożenie RAYCHEM T2Red albo T2Blue+, pomiar rezystancji i izolacji przed zakryciem.
Wykonanie warstwy mineralnej min. 20 mm nad przewodem, realnie ok. 28-35 mm od istniejącego jastrychu.
Drugi pomiar po zakryciu przewodu.
Sezonowanie / dojrzewanie masy zgodnie z kartą techniczną.
Montaż paneli Barlinek zgodnie z instrukcją producenta.
Uruchomienie po czasie wymaganym przez producenta masy i podłogi, z limitem 27°C.

Odpowiedź dla klienta

Wybraną podłogę Barlinek można rozważać na ogrzewaniu elektrycznym, ale nie w układzie, w którym przewód grzejny leży bezpośrednio pod panelem. Rekomendowany układ to przewód grzejny zatopiony w warstwie mineralnej minimum 20 mm nad przewodem, czyli zwykle ok. 28-35 mm masy od istniejącego jastrychu, panel Barlinek SPC bez podkładu zintegrowanego i sterowanie z czujnikiem temperatury podłogi.

Trzy pokoje powinny mieć trzy oddzielne strefy. Przy pełnej wylewce alternatywą do T2Red jest RAYCHEM T2Blue+ 12 W/m + SENZ-WIFI. Raychem dopuszcza T2Blue+ pod podłogi drewniane, warstwowe, winylowe i inne wrażliwe temperaturowo pod warunkami: zgodność podłogi z ogrzewaniem, R ≤ 0,15 m²K/W, warstwa wypełniająca 15-30 mm, moc do 100 W/m², czujnik podłogowy i limit 27°C albo limit producenta podłogi. Materiałowo, bez robocizny i bez paneli, wariant T2Blue+ z warstwą mineralną to około 13,7-15,5 tys. zł brutto. Z panelami Barlinek należy liczyć orientacyjnie około 22,2-24,0 tys. zł brutto.

Źródła techniczne
