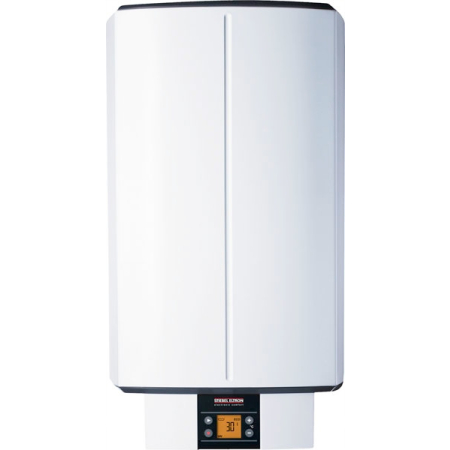

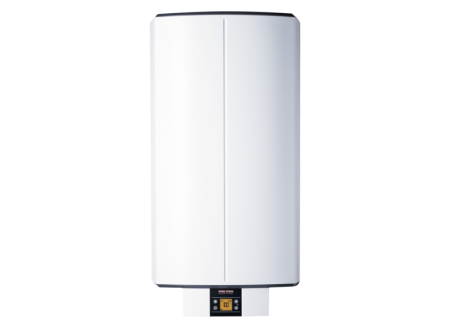

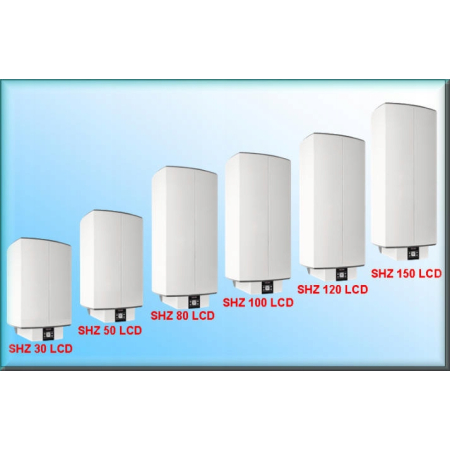

SHZ 80 LCD - wiszący pojemnościowy ogrzewacz wody LCD 80 l 6 kW - Stiebel Eltron

Układ zamknięty zasila jeden lub kilka punktów przez armatury ciśnieniowe i wymaga zabezpieczenia 6 bar na zimnej wodzie. Układ otwarty zasila tylko jeden punkt przez zgodną armaturę bezciśnieniową z drożną wylewką. Dobierz jeden układ. KV 30, KV 40 i SRT 2 są wzajemnymi alternatywami; MEK-K dotyczy odrębnego układu otwartego.

1 wybrany wariant instalacji, bez jednoczesnego zakupu alternatyw

KV 30 238957: zawór bezpieczeństwa 6 bar, grupa dla zasobników do 200 l. Dopuszczalny dopływ do grupy ≤4,8 bar; przy wyższym ciśnieniu potrzebna właściwa redukcja lub alternatywa KV 40. Zawór zwrotny, odcięcie, rury przyłączeniowe, połączenia i lejek są w wyposażeniu grupy. Opcja głównego zestawu 28=363 już obejmuje KV 30.

1 grupa tylko gdy nie ma jej w zestawie lub sprawnej istniejącej instalacji

• KV 30 - armatura zabezpieczająca instalacji ciepłej wody - Stiebel EltronKod sklepu: 238957

KV 40 238958: zawór 6 bar, dopływ maks. 16 bar. Wbudowany reduktor ma zakres 1,5–5 bar i nastawę fabryczną 4 bar. Zakres do 200 l obejmuje wszystkie te SHZ. Rury, lejek i pozostałe elementy grupy są dostarczane. Opcja 28=364 obejmuje już tę grupę i reduktor; nie kupuj ich ponownie.

1 grupa jako alternatywa KV 30/SRT 2; nie drugi komplet

• KV 40 - armatura zabezpieczająca instalacji ciepłej wody - Stiebel EltronKod sklepu: 238958

SRT 2 230764: zawór 6 bar, dopływ maks. 4,8 bar, temperatura dopuszczalna 95°C. Zawiera odcięcie, zawór zwrotny, przyłącze pomiarowe i lejek; rury i przejścia dobierz osobno do Rp1/2 grupy i G1/2 zbiornika, odpływ G3/4. Dopuszczalny montaż na rurze poziomej lub pionowej z przepływem w pionie od dołu do góry. Nie montuj odcięć, przewężeń ani sitek między zaworem bezpieczeństwa a zbiornikiem.

1 grupa zamiast KV; przy wybranej KV nie dokupuj SRT 2

• SRT 2 - armatura zabezpieczająca instalacji ciepłej wody - Stiebel EltronKod sklepu: 230764

Wylot zaworu bezpieczeństwa pozostaje otwarty do atmosfery. Przewód odpływu ma swobodnie odprowadzać wodę przy pełnym otwarciu zaworu, ze stałym spadkiem, w miejscu bez ryzyka mrozu. Lejek KV ma przyłącze G1, SRT 2 G3/4. Dalsze przejścia i połączenie kanalizacji dobierz do wybranej grupy. Opcja 30=368 obejmuje COM s600; nie zamawiaj drugiego syfonu. Lejek grupy nie oznacza wykonanej całej trasy kanalizacji.

1 dalsza trasa odpływu według warunków; wykorzystaj dostarczany lejek

Dla jednego zlewozmywaka OEM wskazuje MEK-K 205618 do montażu zasobnika nad punktem poboru. Przyłącza G1/2, rozstaw 100 mm. Wszystkie SHZ tej partii mają ≥30 l, więc wymagają wskazanej przedłużki armatury (poz. 18); sprawdź wyposażenie dostarczanego zestawu, zanim zamówisz ją oddzielnie. Wylewki nie wolno zamykać. Instrukcja SHZ zabrania regulatorów strumienia i aeratorów: dobierz z Interex zgodną konfigurację wylewki dla dokładnej armatury. Nie używaj baterii ciśnieniowej w tym wariancie.

1 zgodna armatura + wymagana przedłużka, tylko dla otwartego jednego punktu

• MEK-K - armatura bezciśnieniowa do zlewozmywaka - Stiebel EltronKod sklepu: 205618

Pionowy montaż ścienny w pomieszczeniu zabezpieczonym przed mrozem. Ściana i mocowania muszą przenieść napełnione urządzenie: 118 kg. Wyposażenie fabryczne obejmuje 1 listwę montażową oraz dystanse 5 mm i pokrywy. Śruby i kołki dobierz do ściany; otwory mocowania dopuszczają wkręt do Ø12 mm. Zachowaj miejsce do obsługi przyłączy i dolnego kołnierza.

Wykorzystaj szyny w komplecie; 1 dobrany komplet kotew/kołków

Przyłącza zbiornika G1/2 zewnętrzne, rozstaw 100 mm, uszczelnienia płaskie. Zimna woda: stal ocynkowana, nierdzewna, miedź albo tworzywo; ciepła: nierdzewna, miedź albo tworzywo. Przewody i połączenia muszą wytrzymać warunki awarii 95°C przy 6 bar. Przed podłączeniem przepłucz instalację; maksymalny przepływ SHZ wynosi 18 l/min. Przewodność wody użytkowej 100–1500 µS/cm. Uwzględnij rury już dostarczane z KV albo MEK-K.

Długość, średnica, przejścia i uszczelnienia według trasy

Przyłącze stałe, przewód ochronny PE oraz RCD wymagane instrukcją. Rozłączanie wszystkich biegunów: przerwa stykowa min. 3 mm. W układzie jednoobwodowym / bojlera: 230 V 1/N/PE dla 1/2/3/4 kW; 400 V 2/N/PE dla 3/4 kW albo 3/N/PE dla 6 kW. Moc i zaciski muszą odpowiadać konkretnemu schematowi. Opis produktu „6 kW” nie oznacza możliwości 6 kW przy 230 V. Przekrój, zabezpieczenie i właściwy RCD dobierz do instalacji; instrukcja nie podaje jednego uniwersalnego B16 ani wartości 30 mA.

1 dobrany obwód, RCD i rozłączanie; zgodnie z wybranym schematem

Zbiornik ma fabryczną anodę ochronną aktywną przy podłączonym napięciu. Nie zastępuj jej magnezową jako osprzętem instalacyjnym i nie odcinaj całego zasilania zegarem taryfowym: bez napięcia nie działa ochrona korozyjna ani ochrona urządzenia przed zamarzaniem. Taryfę steruje się zgodnie ze schematem, zachowując wymagane zasilanie elektroniki. Przed pracami serwisowymi odłącz wszystkie bieguny.

Fabryczna anoda; bez dodatkowego zakupu

Tryb E/Z/B i moc ustawia się po odłączeniu napięcia. Układ dwuobwodowy wymaga dopasowanego sygnału taryfowego ZE i połączeń według schematów. Dwa liczniki mogą wymagać zewnętrznych styczników przełączających K1/K2. Zestaw przekaźnika OEM 255789 jest potrzebny tylko w opisanym specjalnym układzie 230 V z dwoma licznikami bez tych styczników; nie jest standardowym dodatkiem do SHZ. W przebudowie 1/2 albo 1/4 kW ustawienie mocy 3 jest niedozwolone; mostek wariantu 2 wykonaj dokładnie wg schematu.

Styczniki, przewody lub 1 zestaw 255789 tylko według wybranego układu

Przycisk na urządzeniu jest fabryczny. Przy potrzebie dodatkowego przycisku / sterowania dobierz styk i przewód według schematu FB: jest to sygnał fazowy, bez przenoszenia mocy grzałek. Nie traktuj zacisku jako dowolnego wejścia beznapięciowego ani nie dokupuj pilotów FFB od przepływówek bez potwierdzonej zgodności.

1 przycisk / sterowanie i przewód tylko na życzenie

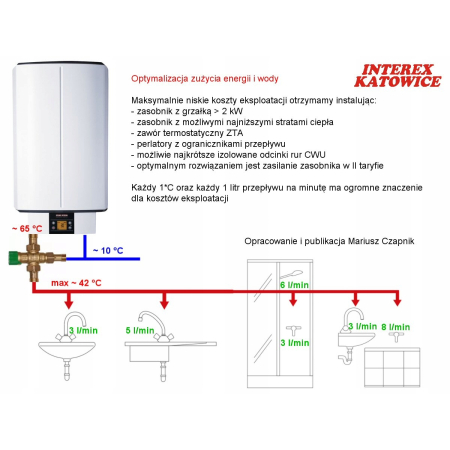

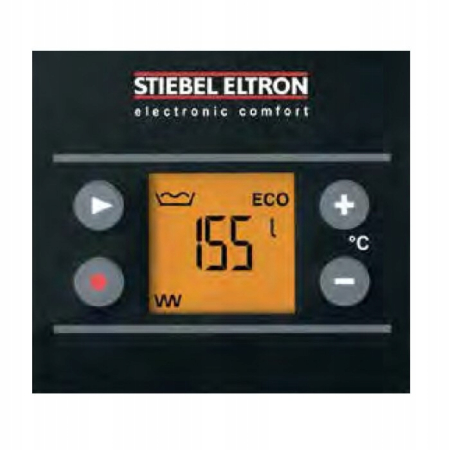

Zakres temperatury 20–85°C, fabrycznie 85°C. Przy temperaturze wypływu >43°C istnieje ryzyko poparzenia. Wbudowane ograniczenie menu ustawia się 40–60°C. Jeśli potrzeba niezależnego mieszania na wyjściu w układzie zamkniętym, dobierz odpowiedni mieszacz do przepływu i przyłączy. Opcja 29=366 obejmuje już ZTA: przed montażem ustal dokładny dostarczony model i jego instrukcję, nie zamawiaj drugiego po samej nazwie opcji. Mieszacza z układu zamkniętego nie kopiuj automatycznie na wolny wylot układu otwartego.

Nastawa urządzenia; dodatkowy mieszacz tylko po doborze i sprawdzeniu zestawu

Przed włączeniem napięcia napełnij zbiornik przy otwartej ciepłej wodzie i usuń powietrze. Sprawdź szczelność oraz maks. przepływ 18 l/min; w układzie zamkniętym regulacja na grupie zgodnie z jej instrukcją. Sprawdź zawór bezpieczeństwa i zwrotny. Po uruchomieniu przy 55°C może wystąpić ok. 5-minutowa przerwa automatycznej kalibracji wykrywania kamienia.

1 uruchomienie i próby; nie dodatkowe części do zakupu

Zapewnij dostęp do grupy, spustu i dolnego kołnierza. Dla KV/SRT zawór bezpieczeństwa sprawdza się dwa razy w roku, zawór zwrotny raz w roku. Przy kodzie anody 16/32 kontroluje się fabryczną anodę i połączenie X7. Odkamieniaj zdemontowany kołnierz, nie powierzchnię zbiornika ani anodę środkiem odkamieniającym. Części kupuje się po diagnostyce pełnego numeru urządzenia.

Kontrola i serwis; bez drugiej anody lub grzałki do nowej instalacji

Sprawdź etykietę i opcje kupowanego wariantu: 28=363 zawiera KV 30, 28=364 KV 40 z reduktorem; 29=366 zawór ZTA; 30=368 syfon COM s600. Opcje 362/365/367 oznaczają brak odpowiedniej pozycji. Pozycje zawarte w zestawie wykorzystaj zamiast dodatkowego zakupu. Nazwy ZTA i COM s600 nie potwierdzają same pełnego numeru urządzenia, parametrów lub zgodności przyłączy.

Uzupełnij wyłącznie brakujące elementy po sprawdzeniu zestawu
