Jeden przewód do pieca.
Ładowanie w tańszej taryfie.
Istniejące zasilanie nie musi oznaczać rezygnacji z wygodnego sterowania. Odpowiednio skonfigurowany TYBOX 137 może wyznaczać godziny ładowania pieca SHF, a regulator w piecu — dbać o temperaturę w pokoju.
Pokazujemy, kiedy takie rozwiązanie ma sens i jak sprawdzić efekty na liczniku energii.
Zobacz, jak kontrolować koszty
Czy jeden przewód wystarczy do pracy w II taryfie?
Może wystarczyć — jeżeli istniejący przewód i zabezpieczenia są odpowiednie do mocy pieca, a zasilanie jest dostępne przez całą dobę. Jeden przewód oznacza tutaj jeden kabel doprowadzony do urządzenia; nie przesądza o liczbie żył ani o zasilaniu jedno- lub trójfazowym.
W takich warunkach TYBOX 137 może być optymalnym rozwiązaniem modernizacyjnym: bezprzewodowa komunikacja programatora z odbiornikiem ułatwia wprowadzenie harmonogramu bez prowadzenia dodatkowego przewodu do miejsca obsługi regulatora. Dobór i podłączenie odbiornika wymagają jednak sprawdzenia konkretnego modelu SHF i istniejącej instalacji.
Warunek, którego nie zastąpi programator: jeżeli zasilanie całego pieca jest odcinane poza tańszą strefą, sam TYBOX nie zapewni wtedy pracy wentylatora ani elektroniki. Najpierw trzeba ustalić właściwy sposób zasilania urządzenia.
Układ zasilania i sterowania należy dobrać zgodnie ze schematem konkretnego urządzenia. Podstawa techniczna: instrukcja STIEBEL ELTRON SHF, część polska — przyłączenie elektryczne i uruchomienie.
Dwa zadania: magazynowanie ciepła i komfort w pokoju
TYBOX wyznacza czas
Program tygodniowy określa okna ładowania dopasowane do tańszej strefy z umowy energetycznej. Sygnał radiowy trafia do odbiornika połączonego z układem sterowania pieca.
SHF gromadzi ciepło
W dozwolonym czasie grzałki nagrzewają blok akumulacyjny. Osiągnięcie nastawionego poziomu naładowania może zakończyć pobór wcześniej niż koniec okna taryfowego.
Regulator dba o pokój

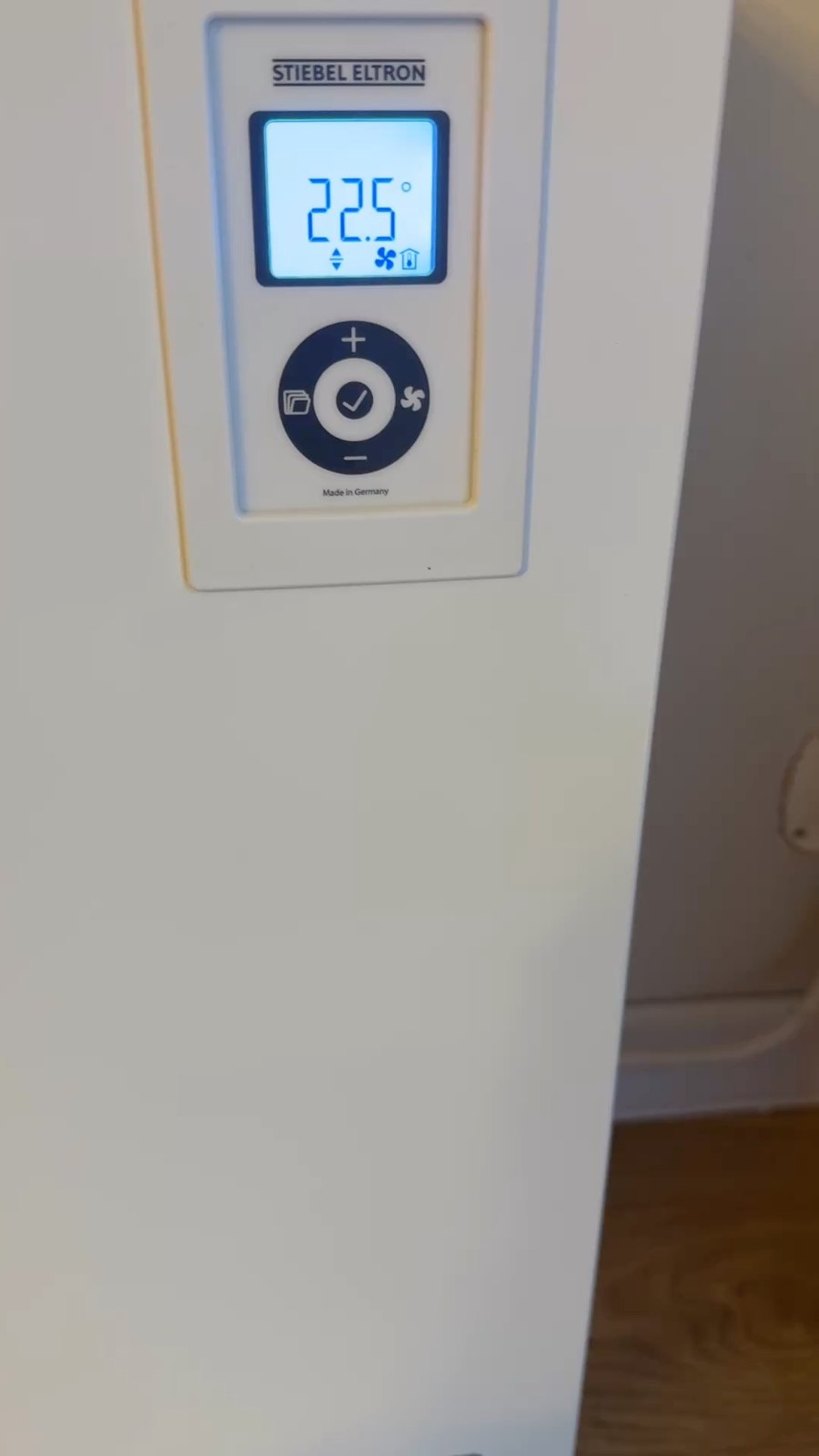

Wbudowany regulator SHF steruje oddawaniem ciepła przez wentylator według temperatury zadanej. Komfort może być utrzymywany także po zakończeniu ładowania.
W tym zastosowaniu TYBOX pełni rolę programatora ładowania, a temperaturę pomieszczenia ustawiamy na panelu pieca. Odbiornik steruje odpowiednim obwodem zezwolenia na ładowanie; jego styku nie należy traktować jako wyłącznika całego zasilania grzałek.

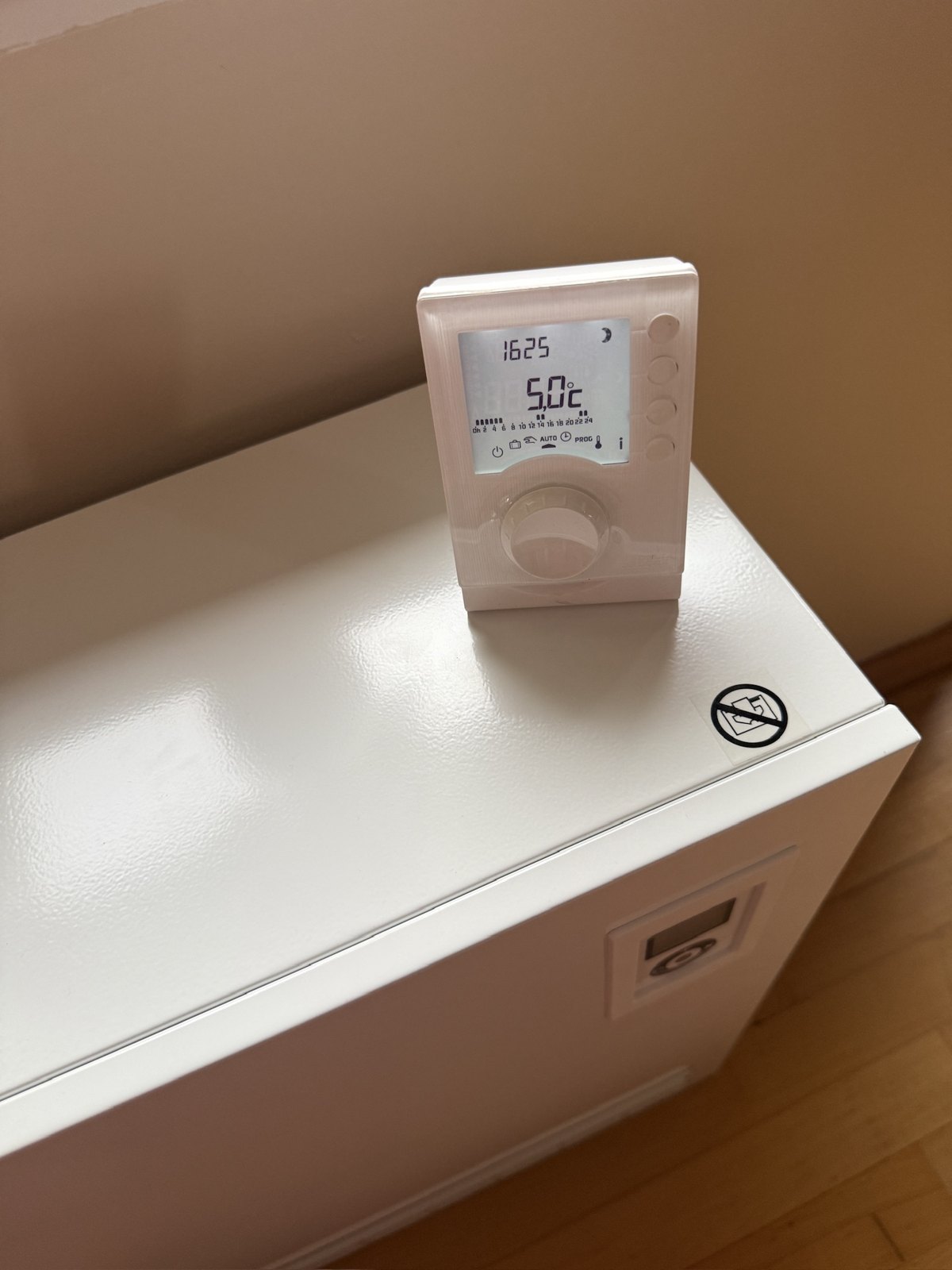

Samo ustawienie AUTO nie wystarczy. TYBOX 137 jest programowalnym termostatem. Konfiguracja musi uwzględniać jego sposób regulacji i rzeczywisty stan wyjścia w obu częściach harmonogramu. Niska nastawa ECO, np. 5°C, nie jest bezwarunkowym wyłączeniem przekaźnika — po spadku temperatury może pojawić się żądanie grzania. Gdy potrzebna jest ścisła blokada ładowania poza wybranymi godzinami niezależnie od temperatury, należy dobrać odpowiedni układ sterowania, np. dedykowany programator czasowy.
Godziny wpisujemy zgodnie z rzeczywistą grupą taryfową i umową, z uwzględnieniem dni tygodnia oraz ustawienia zegara. TYBOX nie odczytuje taryfy z licznika, nie śledzi automatycznie cen energii i nie mierzy zużycia kWh. Brak ładowania poza tańszą strefą nie oznacza też zerowego poboru: elektronika, wentylator lub włączone dogrzewanie dodatkowe nadal mogą zużywać energię.
Funkcje i ustawienia regulatora: instrukcja TYBOX 117/137, m.in. konfiguracja 1-08 i programowanie. Dostępne grupy taryfowe opisuje TAURON Dystrybucja.
Sprawdzaj przyrost kWh w obu strefach
Warto regularnie zapisywać odczyty licznika, najlepiej o podobnej porze. Najważniejsza jest różnica między dwoma odczytami, ponieważ wyświetlana wartość to stan narastający, a nie zużycie tylko z ostatniego dnia czy miesiąca.
| Kod OBIS | Co odczytujesz | Do czego służy |
|---|---|---|
| 1.8.0 | Łączna energia czynna pobrana z sieci | Kontrola sumy zużycia w kWh |
| 1.8.1 | Energia pobrana w strefie I | Obserwacja przyrostu w pierwszej strefie |
| 1.8.2 | Energia pobrana w strefie II | Obserwacja przyrostu w drugiej strefie |
Przy rozliczeniu dwustrefowym, np. G12 lub G12w, sprawdź na swojej fakturze, który rejestr odpowiada droższej, a który tańszej strefie. Znaczenie rejestrów i dostępne ekrany zależą od konfiguracji licznika. Opis kodów i raportów znajdziesz również w pomocy TAURON eLicznik.
Przykład: jeden dzień, dwa rejestry
Poniższe wartości i stawki są wyłącznie przykładem obliczeniowym. Nie pochodzą z realizacji ani z aktualnego cennika sprzedawcy.
| Rejestr / założenie | Początek | Koniec | Zużycie |
|---|---|---|---|
| 1.8.1 — w przykładzie droższa strefa | 1250 kWh | 1256 kWh | 6 kWh |
| 1.8.2 — w przykładzie tańsza strefa | 2680 kWh | 2704 kWh | 24 kWh |
| 1.8.0 — suma | 3930 kWh | 3960 kWh | 30 kWh |
W tym przykładzie 80% energii pobrano w tańszej strefie. Przy hipotetycznych łącznych stawkach zmiennych brutto 1,20 zł/kWh i 0,60 zł/kWh obliczenie wygląda następująco:
Licznik główny obejmuje całe mieszkanie. Pokazuje także zużycie oświetlenia, gotowania i innych urządzeń. Aby oddzielnie mierzyć pobór pieca, potrzebny jest odpowiednio dobrany podlicznik jego obwodu. Dane w portalu operatora mogą pojawiać się z opóźnieniem.
Przeniesienie ładowania do tańszej strefy może obniżyć koszt kWh wykorzystanych na ogrzewanie. Nie zmniejsza automatycznie zapotrzebowania budynku na ciepło. Porównując okresy, uwzględniaj pogodę, temperaturę w pokojach, czas obecności domowników i pozostałe odbiorniki energii.
SHF: liczą się moc, miejsce i sposób użytkowania

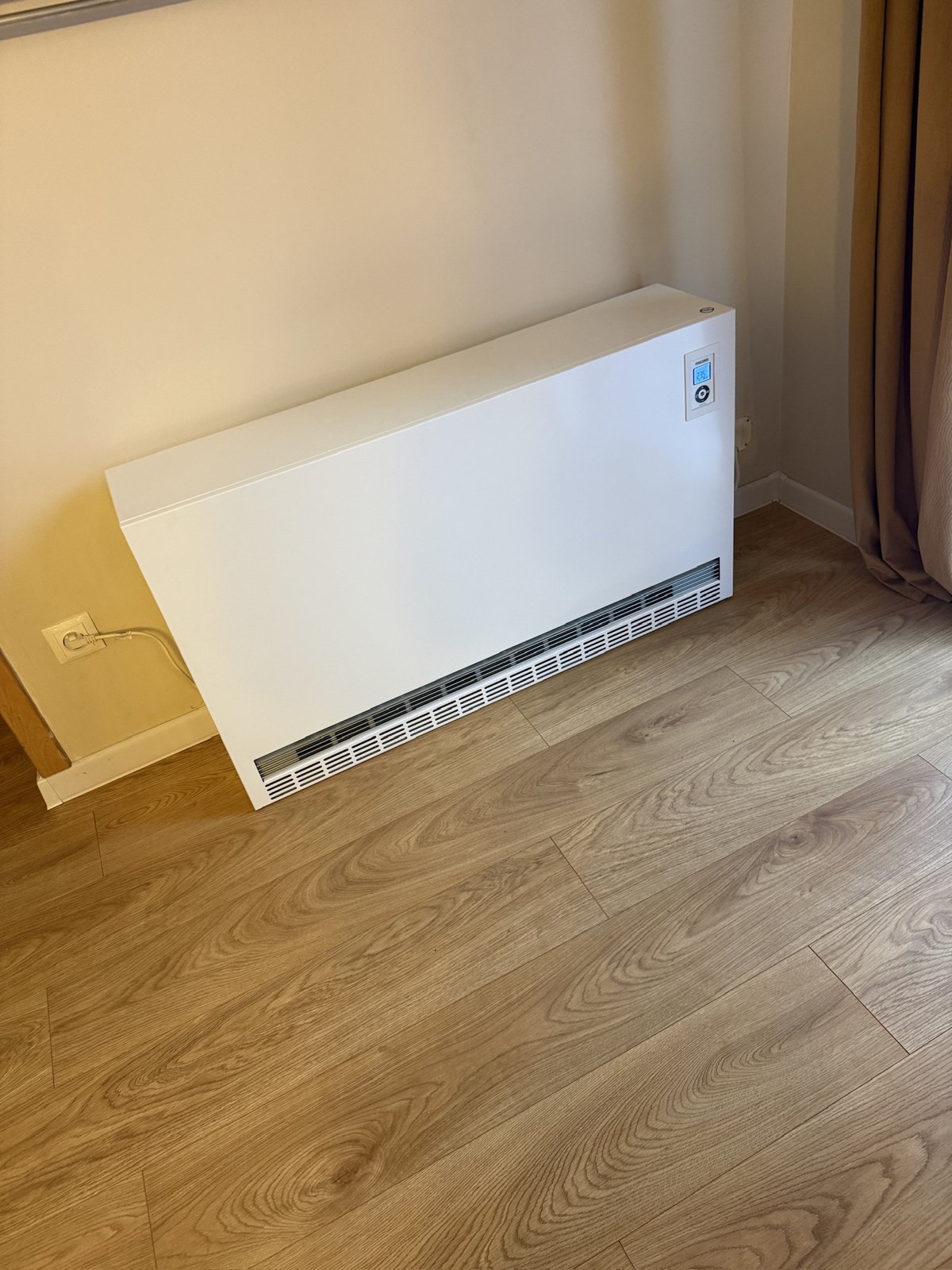

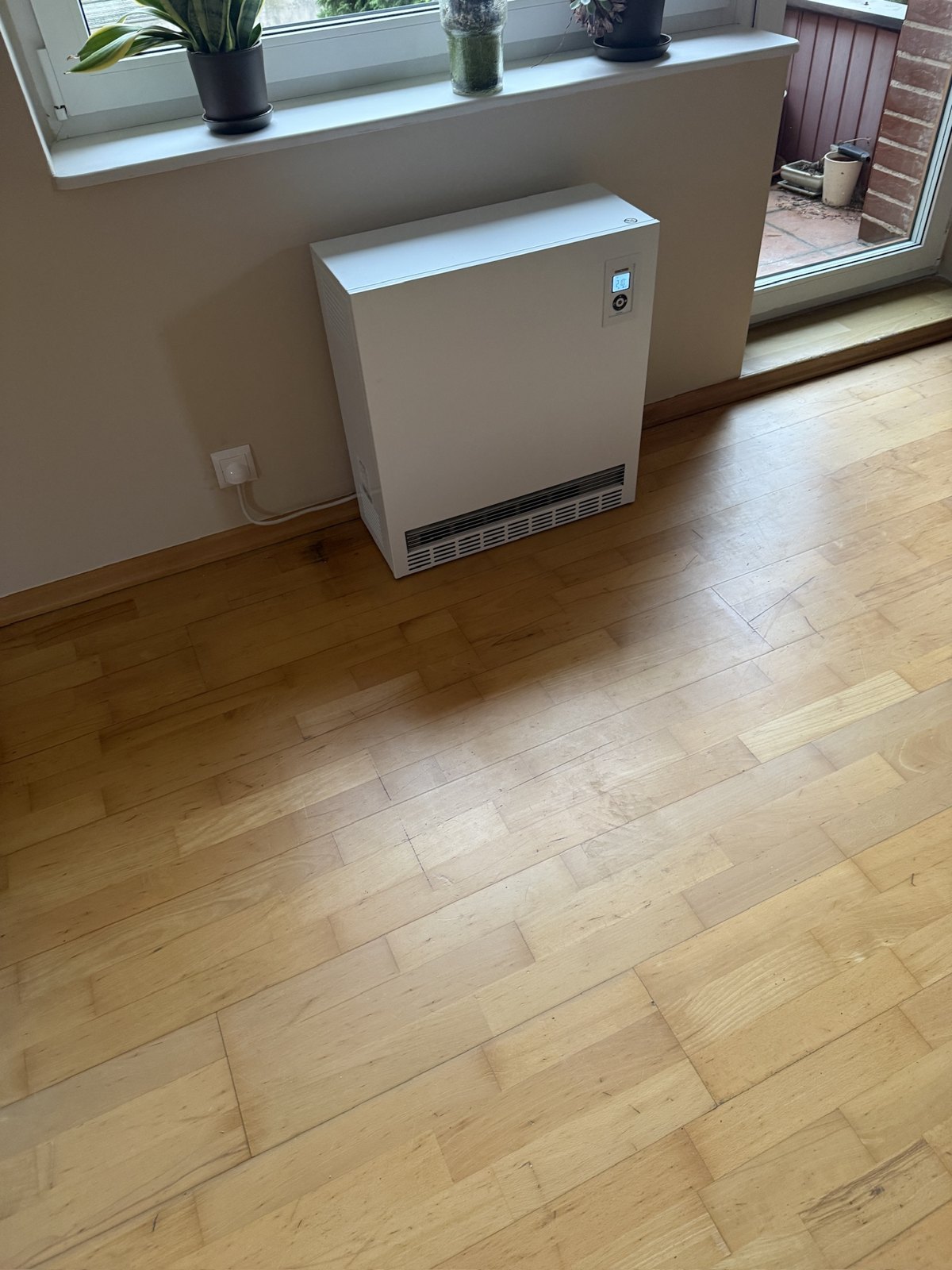

Piece akumulacyjne STIEBEL ELTRON SHF magazynują energię w bloku akumulacyjnym i oddają ciepło do pomieszczenia. Właściwy dobór uwzględnia straty ciepła, dostępny czas ładowania, moc zasilania i oczekiwany komfort.
Nie dobieramy urządzenia wyłącznie według metrażu. Podobne pokoje mogą potrzebować różnej ilości ciepła ze względu na izolację, okna, położenie w budynku czy wentylację.
Moc ładowania to nie stały pobór przez całą dobę. O rzeczywistym zużyciu decydują czas pracy grzałek i warunki użytkowania; potwierdzamy je odczytami energii.
| Przykładowy model | Nominalna moc ładowania | Wymiary obudowy: szer. × wys. × gł. |
|---|---|---|
| STIEBEL ELTRON SHF 2000 | 2,0 kW | 605 × 650 × 275 mm |
| STIEBEL ELTRON SHF 5000 | 5,0 kW | 1130 × 650 × 275 mm |
Dane według instrukcji SHF — tabela danych technicznych. Wymiary obudowy nie obejmują wymaganych odstępów montażowych. Konfigurację mocy i zasilania sprawdzamy dla konkretnego urządzenia.
Uruchomienie obejmuje również kontrolę działania

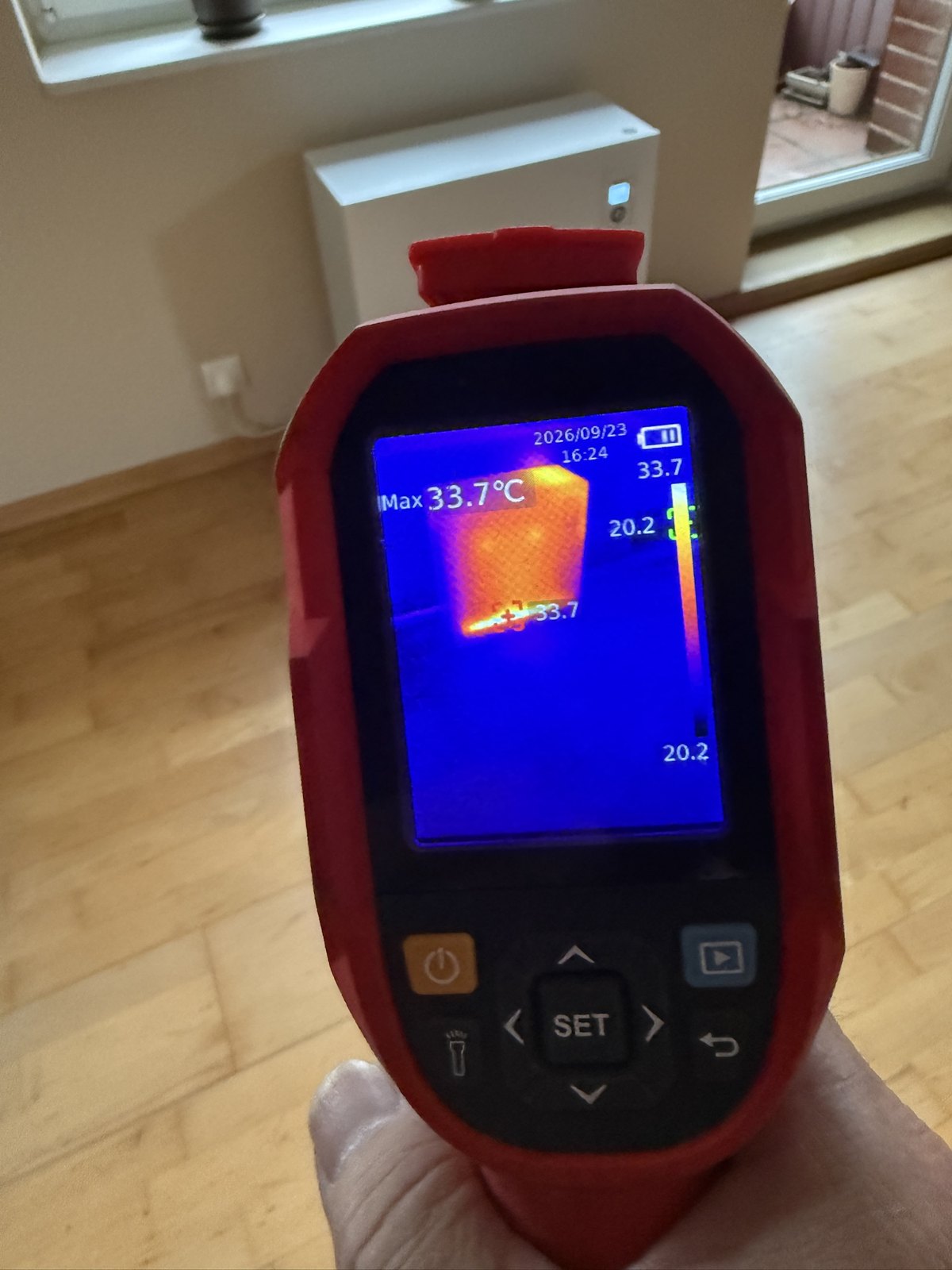

Sprawdzamy reakcję układu na zezwolenie na ładowanie, regulację temperatury i pracę wentylatora. Termowizja pomaga zobaczyć rozkład temperatur i uzupełnia kontrolę techniczną.

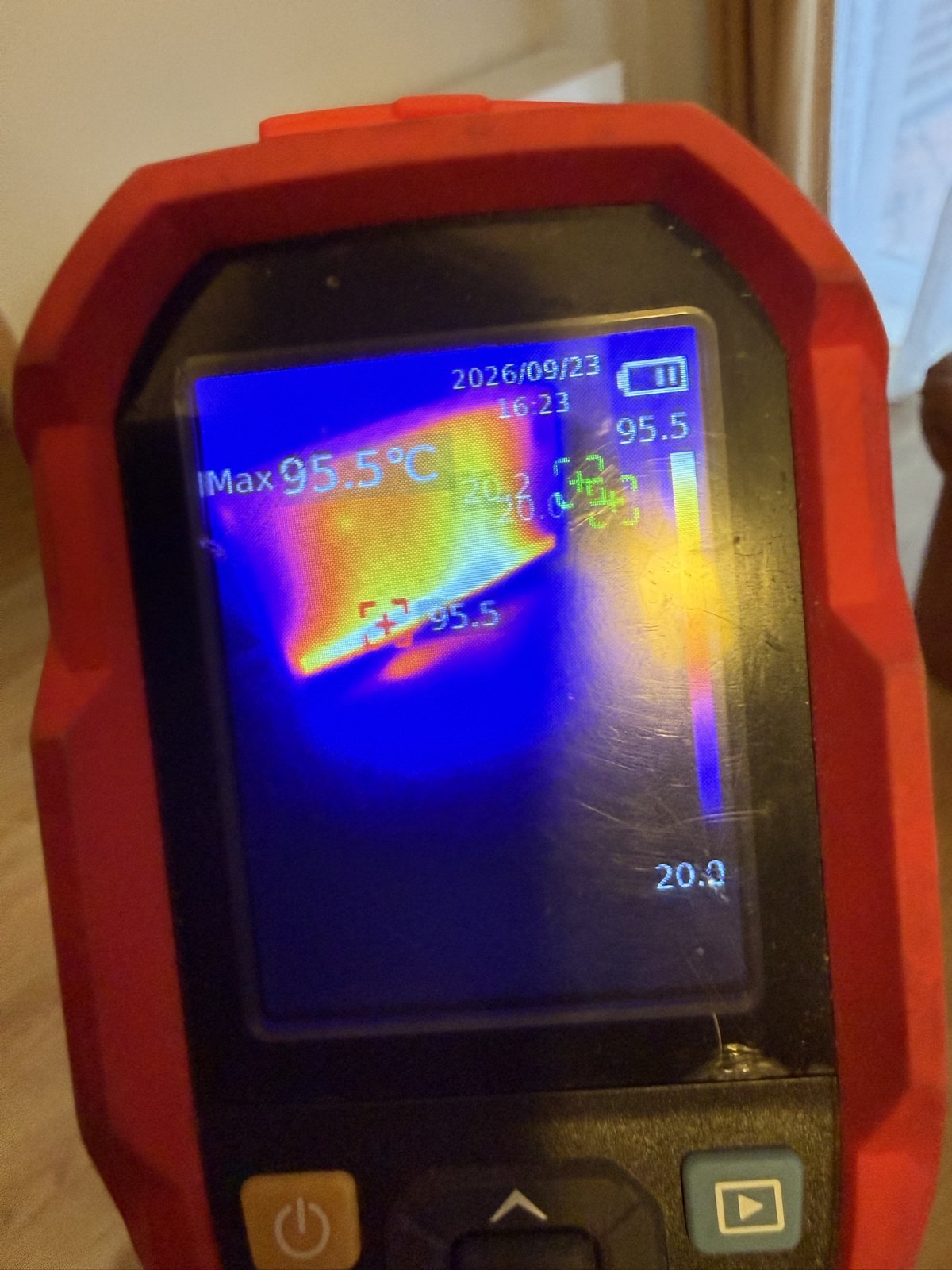

Temperatura maksymalna na ekranie dotyczy fragmentu obrazu, nie temperatury powietrza w pokoju ani całej obudowy. Wynik zależy m.in. od naładowania pieca, powierzchni i ustawień pomiaru. Sama termowizja nie zastępuje pomiarów elektrycznych i nie dowodzi oszczędności energii.
Zobacz TYBOX 137 w praktyce
TYBOX jako programator II taryfy do pieców SHFFilm Interex Katowice · Otwórz na YouTubeFilm pokazuje zastosowanie programatora. Ustawienia konkretnej instalacji dobieramy do modelu pieca, sposobu zasilania i godzin taryfowych.
Praktyczne pytania
Czy piec ogrzewa mieszkanie także w droższej strefie?
Tak — może wtedy oddawać wcześniej zgromadzone ciepło. Wymaga to zapasu energii w bloku i zasilania układu sterowania oraz wentylatora. To odrębne zadanie od ładowania grzałek.
Czy TYBOX automatycznie zmieni taryfę w umowie?
Nie. Grupę taryfową wybierasz u sprzedawcy lub operatora, a harmonogram programatora dopasowuje się do jej warunków. Zmiana nastaw regulatora nie zmienia sposobu rozliczenia licznika.
Czy takie rozwiązanie pasuje do każdego pieca?
Nie. Trzeba sprawdzić model, sposób sterowania ładowaniem, instalację i dostępność stałego zasilania. W niektórych przypadkach wystarczy zegar wbudowany w piec; w innych lepszy będzie oddzielny programator czasowy lub przebudowa sterowania.
Co sprawdzić, gdy zużycie w droższej strefie jest wysokie?
Najpierw zegar i harmonogram, tryb AUTO oraz ewentualne ręczne wymuszenie. Następnie nastawy i sygnał ładowania, dogrzewanie dodatkowe oraz inne urządzenia w mieszkaniu. Kontrolę obwodów i połączeń powierz instalatorowi.
Dobierzmy sterowanie do Twojego pieca
Łączymy dobór urządzeń z montażem, konfiguracją, uruchomieniem i wsparciem użytkownika. Pomagamy zrozumieć, kiedy piec się ładuje, jak ustawić temperaturę i jak kontrolować zużycie energii.
Przygotuj model pieca, nazwę taryfy, opis istniejącego zasilania i wymiary dostępnego miejsca. Na tej podstawie ustalimy, co wymaga sprawdzenia i który sposób sterowania będzie odpowiedni.
