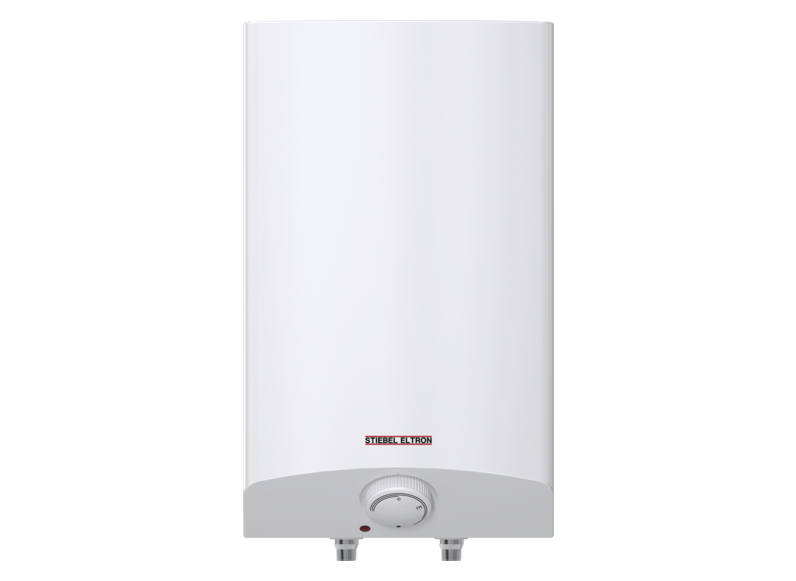

ESH 10 Plus. Bojler. 10 litrów. Grzałka 2 kW. Ciśnieniowy - Stiebel Eltron
ESH 10 U-P Plus /201397 · 10 l · ciśnieniowy · pod punktem poboru · 506×296×276 mm · 230 V/2 kW/10 A · zawór w dostawie
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji małego ogrzewacza ESH
STIEBEL ELTRON ESH 10 U-P Plus · 201397
ESH 10 U-P Plus / 201397: 10 l, układ ciśnieniowy, jeden lub kilka punktów poboru; montaż wyłącznie pod punktem poboru, przyłącza do góry. Maks. dopuszczalne ciśnienie zbiornika 6 bar i przepływ 10 l/min. Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Zawór membranowy ze zwrotnym jest w komplecie. U-P ma również 2 redukcje G½ → G⅜ z uszczelkami.
W komplecie z urządzeniem
- Uchwyt ścienny; odpowiednie śruby i kołki dobierane osobno do podłoża.
- Membranowy zawór bezpieczeństwa z zaworem zwrotnym, zgodnie z zakresem dostawy instrukcji; nie dokupuj kolejnego standardowo.
- Fabryczny przewód zasilający z wtyczką, długość 950 mm. Emaliowany zbiornik ma fabryczną anodę ochronną.
- 2 × złączka redukcyjna G½ → G⅜ z uszczelkami płaskimi; stosuj tylko gdy potrzebne.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeArmatura ciśnieniowa i właściwa orientacja | Wersja ESH 10 U-P Plus pracuje w układzie zamkniętym i zasila jeden lub kilka punktów. Montaż pionowy pod punktem poboru, przyłącza do góry; nie zastępuj jej odwróconą wersją O/U. Wykorzystaj sprawną istniejącą armaturę ciśnieniową albo wybierz jedną zgodną baterię. Armatura otwarta MAE/WST/MEK nie jest standardowym wyposażeniem tego układu. Instrukcja urządzenia: s. 57, 59, 60 | 1 zgodny układ; bateria tylko gdy brak Dobierz z Interex |
| W komplecieFabryczne zabezpieczenie zimnego dopływu | Instrukcja dostawy obu modeli wymienia membranowy zawór bezpieczeństwa z zaworem zwrotnym. Montuj go na zimnym dopływie zgodnie z jego instrukcją; nadciśnienie robocze zbiornika ma limit 6 bar. To nie jest informacja o nastawie fabrycznego zaworu. Katalog International 2026 opisuje zawór dostawy jako 6,7 bar. Nie utożsamiaj go automatycznie z osobnym SV 074373 lub SVMT 073499 i nie montuj dwóch zabezpieczeń w szeregu. Instrukcja urządzenia: s. 59, 60, 65 | 1 zawór z dostawy; dodatkowy tylko po zaprojektowaniu alternatywy Dobierz z Interex |
| Przy tym wariancie instalacjiSVMT 073499 — alternatywa wskazana przez OEM | Katalog International 2026, druk s.67 / PDF s.93, wymienia SVMT dokładnie dla ESH 10 U-P Plus 201397. Grupa ma zawór 7 bar, reduktor, zawór zwrotny i odcięcie; jej tabela podaje maks. dopływ 5,6 bar. W komplecie grupy są odpływ, rura z bocznym przyłączem 90° i 2 łuki. Jeżeli wybrano ją w opcji 28=938088, nie zamawiaj drugiej grupy, reduktora ani fabrycznych elementów odpływu. Interex ustala jeden kompletny schemat zabezpieczenia zamiast szeregowego dublowania z zaworem dostawy ESH. Sama różnica 6 bar zbiornika / 7 bar grupy nie jest podstawą odrzucenia potwierdzonego przez OEM osprzętu. Instrukcja urządzenia: s. 59, 60, 65 | 1 grupa tylko w tym sposobie kompletacji; ilość dodatkowa 0 gdy już w opcji
|
| Potwierdź z InterexDodatkowa opcja SV ½ 6 bar nie jest fabrycznym kompletem | Opcja 28=938087 opisuje osobny SV ½ 6 bar 074373 G½. Jego karta potwierdza nastawę 6 bar, ale nie identyfikuje go z dostarczanym zaworem membranowym ze zwrotnym i nie potwierdza pełnego układu. Nie zamawiaj kolejnego zaworu do nowego ESH; ewentualną zamianę sprawdza Interex według instrukcji i zakresu zestawu. Instrukcja urządzenia: s. 59, 60 | Przed montażem potwierdź potrzebę dodatkowej opcji Dobierz z Interex |
| Przy tym wariancie instalacjiReduktor ciśnienia przed zaworem | Gdy ciśnienie zasilania przekracza 0,48 MPa (4,8 bar), przed membranowym zaworem w zimnym dopływie zamontuj odpowiedni reduktor. Nastawę i zakres dobierz do warunków oraz instrukcji zaworu; nie dopisano uniwersalnego reduktora ani fikcyjnego SKU. W pełnej grupie z reduktorem wykorzystaj jej element, bez drugiego zakupu. Instrukcja urządzenia: s. 60 | 1 reduktor tylko przy ciśnieniu powyżej 4,8 bar i gdy brak właściwej redukcji Dobierz z Interex |
| WymaganeOtwarty odpływ z zaworu bezpieczeństwa | Odpływ zaworu pozostaje otwarty do atmosfery. Rurkę odpływową dobierz do pełnego wypływu, prowadź ze stałym spadkiem w miejscu bez mrozu. Dobierz połączenie z kanalizacją i miejscowy syfon, wykorzystując istniejący lub dostarczony osprzęt. Nie zatykaj odpływu, aby usunąć normalne kapanie podczas podgrzewania. Instrukcja urządzenia: s. 57, 58, 59, 60 | 1 drożna trasa; długość i przyłącze według pomiaru Dobierz z Interex |
| W kompleciePrzyłącza wody i uszczelnienia | U-P ma fabryczne redukcje G½ → G⅜ oraz uszczelki płaskie; rysunek/tabela pokazują G⅜A z zastosowanymi redukcjami. Nie dokupuj ponownie tych adapterów. Zimna woda po prawej/niebieska, ciepła po lewej/czerwona. Dobierz wyłącznie brakujące połączenia do miejscowych gwintów i baterii. Używaj uszczelnień właściwych dla złącza; przewody bez zagięć i naprężeń. Instrukcja urządzenia: s. 59, 61, 63, 64, 65 | 2 tory wody; uzupełnij tylko brakujące połączenia Dobierz z Interex |
| Przy tym wariancie instalacjiDrugi punkt poboru — rozdział i trasa | Przy drugim punkcie dobierz rozdział oraz rurę według trasy; instrukcja podaje jako przykład miedź 10 mm. Dla U-P katalog OEM wymienia WVT-G⅜ 070558. Jest to zestaw rozdzielaczy dla dodatkowego poboru, nie obowiązkowy zakup do pojedynczej baterii; sprawdź dostawę zestawu i nie zamawiaj dwóch zestawów z powodu dwóch odnóg na schemacie. Instrukcja urządzenia: s. 60 | Tylko przy drugim punkcie; rury i liczba złączy według schematu
|
| Przy tym wariancie instalacjiMateriał rur i warunki awaryjne | Dobierz rury, złączki i uszczelnienia do temperatury oraz ciśnienia. Instrukcja podaje możliwość krótkotrwałego osiągnięcia 105°C w razie usterki; szczególnie sprawdź dopuszczenia systemów z tworzyw. Nie przypisano uniwersalnego metrażu rur. Instrukcja urządzenia: s. 60, 64, 65 | Według rzeczywistej trasy i dopuszczenia materiału Dobierz z Interex |
| WymaganeMocowanie ścienne i dostęp serwisowy | Fabryczny wieszak montuj na śrubach i kołkach dobranych do ściany. Wymiary wys. × szer. × gł.: 506 × 296 × 276 mm, rozstaw otworów 200 mm, wysokość wieszaka 366 mm. Masa pusta 8 kg; do oceny podłoża uwzględnij około 18 kg po napełnieniu i podłączony osprzęt. Pionowo, blisko poboru, bez mrozu, z dostępem do serwisu. Instrukcja urządzenia: s. 60, 63, 64, 65 | 1 fabryczny wieszak; śruby i kołki według podłoża Dobierz z Interex |
| Przy tym wariancie instalacjiAlternatywna armatura sensorowa WSH 10 / WSH 20 | Do umywalki można dobrać jedną armaturę ciśnieniową WSH 10 238908 lub WSH 20 238909. Limit armatury: 5 l/min, min.1 bar, maks.80°C; ogranicz nastawę ESH odpowiednio, zamiast korzystać z pełnych 82°C. WSH 10 ma zasilacz 230 V, WSH 20 baterię CR-P2 6 V, obie mają 2 węże i 2 sitka. Nie dokupuj startowego zasilania ani węży. Dodatkowe złącza/trójnik ze schematu nie są wyposażeniem baterii; dobierz do ciśnieniowego układu ESH. Instrukcja urządzenia: s. 59, 61, 65 | 1 wybrana bateria zamiast zwykłej; zasilanie startowe w komplecie
|
| WymaganeZasilanie 230 V, PE i odłączanie | Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Fabryczny przewód 950 mm z wtyczką wykorzystaj z łatwo dostępnym gniazdem z przewodem ochronnym albo odpowiednim przyłączem stałym. Stałe podłączenie wymaga odłączenia wszystkich biegunów ze szczeliną ≥3 mm. Przekrój i pozostałe zabezpieczenia dobiera się do instalacji; nie dodano uniwersalnego B 16 ani nastawy RCD. Instrukcja urządzenia: s. 56, 61, 64, 65 | 1 odpowiedni obwód; bez drugiego kabla zasilającego Dobierz z Interex |
| WymaganeNapełnienie i sprawdzenie zaworu | Najpierw bez napięcia napełnij i odpowietrz na ciepłym poborze; sprawdź membranowy zawór — podczas jego uruchomienia musi wypływać pełen strumień. Sprawdź szczelność i przepływ do 10 l/min; dopiero potem podłącz napięcie i nastaw temperaturę. Nie traktuj włączenia z pustym zbiornikiem jako normalnego uruchomienia. Instrukcja urządzenia: s. 61, 65 | Uruchomienie i pomiary; bez dodatkowego zakupu Dobierz z Interex |
| Serwis / wymianaFabryczna anoda i przegląd | Pierwsza kontrola anody ochronnej po 2 latach; dalsze terminy zależą od zużycia i wody. Wymiana anody lub grzałki jest czynnością serwisową po ustaleniu części po numerze fabrycznym, a nie obowiązkowym zakupem do nowej instalacji. Regularnie sprawdzaj i uruchamiaj zawór zabezpieczający. Instrukcja urządzenia: s. 58, 59, 62, 63 | Kontrola serwisowa; części wyłącznie po stwierdzeniu zużycia Dobierz z Interex |
Strony podane w źródłach oznaczają strony pliku PDF. Osprzęt zgodnej istniejącej instalacji oraz dostarczony w zestawie wykorzystaj bez ponownego zakupu.
Dodatkowe ilości zaczynają się od zera. Armatury i sposoby zabezpieczenia są alternatywami, zależnymi od instalacji.
Dodatkowy SV 074373 nie jest potwierdzony jako fabryczny zawór ani kompletny zamiennik; wybraną opcję zweryfikuj przed montażem.
Instrukcja montażu producenta (PL) · wersja A337332-46126-9930 · dobór dla SKU 201397
Dobór i dokumentacja
ESH 10 U-P Plus / 201397: 10 l, układ ciśnieniowy, jeden lub kilka punktów poboru; montaż wyłącznie pod punktem poboru, przyłącza do góry. Maks. dopuszczalne ciśnienie zbiornika 6 bar i przepływ 10 l/min. Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Zawór membranowy ze zwrotnym jest w komplecie. U-P ma również 2 redukcje G½ → G⅜ z uszczelkami. Fabryczny zawór jest częścią urządzenia również przy opcji „brak grupy”.
Oryginalna karta: ESH 10 Plus. Bojler. 10 litrów. Grzałka 2 kW. Ciśnieniowy - Stiebel Eltron — dane i formularz zakupu
ESH 10 Plus. Bojler. 10 litrów. Grzałka 2 kW. Ciśnieniowy - Stiebel Eltron
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 201397
Kod EAN: 4017212013977
Stan produktu: Nowy
Kod producenta: 201397
EAN (GTIN): 4017212013977
Miejsce instalacji bojlera: Powyżej punktu poboru, Poniżej punktu poboru
Rodzaj bojlera: Ciśnieniowy
Pojemność: 10 l
Sposób montażu: pionowy, nad lub pod punktem poboru wg wariantu O/U
Napięcie zasilania: 230 V / L/N/PE
Moc kołnierza grzewczego: 2 kW
Czas podgrzania wody z 15°C do 70°C: 21 minut
Wymiary produktu: 506 x 296 x 276 mm (wys. x szer. x gł.)
Ilość ciepłej wody o temperaturze 38°C po pomieszaniu z zimną: 24 litrów
Klasa energetyczna: A
Moc ogrzewacza wody: 2,0 kW
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: Karta gwarancyjna
Dostęp do części zamiennych: minimum 10 letni okres dostępu do części zamiennych
Instrukcja obsługi i montażu: instrukcja obsługi i montażu
Kompetencje Interex Katowice: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Bojlery. Zastosowanie. Budowa
- Jaki bojler wybrać, jaką pojemność wybrać ?
- Optymalizacja zużycia energii i wody bojlera
- Straty ciepła - porównanie kosztów
- Akcesoria (1)
- Klipy filmowe (1)
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Stiebel Eltron dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
ESH 10 Plus. Bojler. 10 litrów. Grzałka 2 kW. Ciśnieniowy
Opis przygotowany pod realny dobór CWU: pojemność, typ instalacji, czas nagrzewania, miejsce montażu, zabezpieczenia hydrauliczne i późniejszy serwis. Dobry bojler to nie tylko cena z katalogu, ale prawidłowe podłączenie i kontrola eksploatacji.
Dobór bojlera w praktyce: pojemność, montaż, zasilanie
10 l dobieramy do liczby osób, punktów poboru, prysznica/wanny i sposobu użytkowania. Za mały bojler szybko kończy komfort, za duży zwiększa straty postojowe.
ciśnieniowy mały ogrzewacz przy punkcie poboru. Przy bojlerach ciśnieniowych sprawdzamy zawór bezpieczeństwa lub grupę KV, odpływ z syfonem, ciśnienie wody i naczynie przeponowe CWU, jeśli układ tego wymaga.
pionowy, nad lub pod punktem poboru wg wariantu O/U. Przed zakupem sprawdzamy ścianę lub posadzkę, miejsce na osprzęt, dostęp do anody, grzałki, zaworu bezpieczeństwa i późniejszego serwisu.
Zasilanie opisujemy precyzyjnie: L/N/PE dla 230 V, a przy wariantach 400 V dokładnie 2L/N/PE albo 3L/N/PE zgodnie z instrukcją.
Szybki dobór bez pomyłki
- umywalka, WC, mała kuchnia socjalna
- krótka instalacja bez cyrkulacji
- małe pobory wody
- wanna
- pełny prysznic rodzinny
- duże jednoczesne pobory
miejsce, nośność ściany lub posadzki, orientację montażu: pionowy, nad lub pod punktem poboru wg wariantu O/U, odpływ z zaworu bezpieczeństwa, zasilanie elektryczne, obwód, zabezpieczenia, opis w rozdzielnicy, dojście serwisowe i realne zużycie CWU.
1200 x 600 x 550 mm (wys. x szer. x gł.)
Przy pojemnościowych ogrzewaczach wody zawsze sprawdzamy nie tylko hydraulikę, ale też obwód elektryczny, zabezpieczenia i opis w rozdzielnicy. Kluczowe są również: zawór bezpieczeństwa lub grupa bezpieczeństwa, naczynie przeponowe tam, gdzie jest wymagane, odpływ z zaworu, poprawne podłączenie elektryczne, anoda ochronna i okresowy serwis.
Zdjęcia i kontrola przed montażem

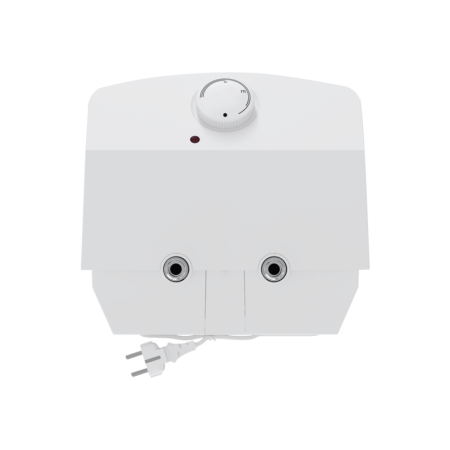

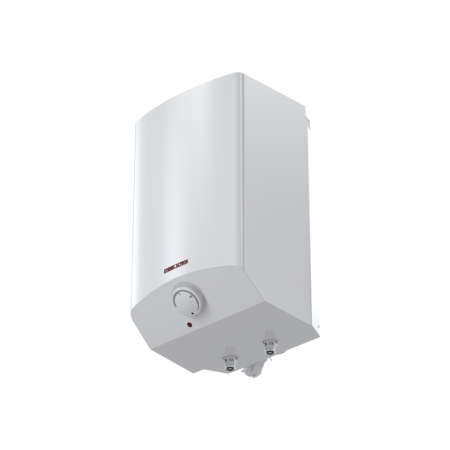

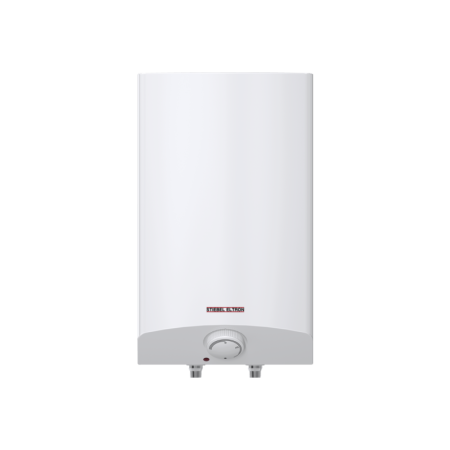

Pokazujemy zdjęcie panelu albo frontu tej samej rodziny urządzenia. Przy bojlerach nie mieszamy przypadkowych modeli, bo przyłącza, montaż i obsługa różnią się między seriami.
Ściana lub posadzka, odległości, stare urządzenie, zawory, odpływ i miejsce na serwis. Dla tego modelu orientacja: pionowy, nad lub pod punktem poboru wg wariantu O/U.
Sprawdzamy zawór bezpieczeństwa, grupę KV, syfon odpływowy, reduktor ciśnienia, naczynie przeponowe CWU i układ przyłączy.
Przy każdym bojlerze sprawdzamy obwód, zabezpieczenia, opis w rozdzielnicy i realne warunki podłączenia elektrycznego.
Rodzina: ESH. Typ: ciśnieniowy mały ogrzewacz przy punkcie poboru. Przy bezciśnieniowych wymagamy właściwej armatury trójdrożnej.
- Zdjęcia pomagają dobrać osprzęt przed przyjazdem i uniknąć montażu „na oko”.
- Przy doborze dla sklepu internetowego dajemy wsparcie techniczne, ale warunki instalacji muszą być potwierdzone zdjęciami albo pomiarami.
Dane techniczne i identyfikacja
| Parametr | Wartość |
|---|---|
| Rodzina | ESH |
| Pojemność | 10 l |
| Moc grzałki | 2,0 kW |
| Zasilanie / napięcie | 230 V / L/N/PE |
| Układ przewodów | dla 230 V: L/N/PE, czyli L + N + PE |
| Kontrola elektryczna | zawsze sprawdzamy obwód, zabezpieczenia i opis w rozdzielnicy |
| Typ instalacji | ciśnieniowy mały ogrzewacz przy punkcie poboru |
| Montaż / orientacja | pionowy, nad lub pod punktem poboru wg wariantu O/U |
| Wymiary | 1200 x 600 x 550 mm (wys. x szer. x gł.) |
| Nr katalogowy | 201397 |
| Kod EAN | 4017212013977 |
| Cena brutto | 1648.00 zł |
Arkusz logiczny: dobowe straty i czas nagrzewania
Porównujemy zawsze tę samą pojemność: 30, 50, 80, 100, 120 albo 150 l. Pokazujemy dwa parametry, które naprawdę zmieniają użytkowanie: dobową stratę postojową przy 65°C oraz czas nagrzewania od 5°C do 65°C.
Założenie czasu nagrzewania: temperatura zimnej wody 5°C, nastawa bojlera 65°C, czyli ΔT 60°C. Czas liczymy przy maksymalnej mocy grzałki podanej dla danego modelu w rankingu: Stiebel SHZ i AEG do 6 kW, Atlantic wg modelu 1,2-2,2 kW, Ariston 1,5 kW, Dimplex 3 kW.
Jeżeli dla marki i pojemności nie mamy potwierdzonej karty katalogowej, pokazujemy brak danych zamiast przeliczać “na oko”. Na stronach PSH, SH, ESH i innych serii tabela jest porównaniem alternatyw, a nie informacją, że klient kupuje SHZ.
Źródła: karty katalogowe producentów Stiebel Eltron, Atlantic, Dimplex, AEG i Ariston oraz opracowania Interex: strata ciepła bojlera w 24h i porównanie zużycia energii bojlerów.
Montaż, uruchomienie i serwis Interex Katowice
Dobieramy urządzenie, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy pojemnościowe ogrzewacze wody Stiebel Eltron. Po montażu sprawdzamy szczelność, działanie zabezpieczeń, temperaturę, zasilanie oraz warunki późniejszego serwisu.
Na montaż wykonany przez Interex Katowice udzielamy 5 lat gwarancji. Pracujemy bez przypadkowych podwykonawców, na bazie doświadczenia z ogrzewaniem elektrycznym i CWU od 1998 roku.
Dobór, montaż i serwis bojlera Stiebel Eltron
Realizujemy dobór i montaż bojlerów elektrycznych oraz zasobników CWU. Zakres realizacji i dojazd ustalamy indywidualnie do inwestycji, terminu i warunków montażu.
FAQ: pojemnościowy ogrzewacz wody
Jaką pojemność wybrać?
Orientacyjnie: 5-15 l do małych punktów poboru, 30-50 l do niewielkiego zużycia, 80-120 l dla 2-3 osób, 150-200 l dla większego domu. Ostatecznie dobieramy pod liczbę osób, wannę/prysznic i zwyczaje użytkowania.
Czy potrzebny jest zawór bezpieczeństwa?
Przy urządzeniach ciśnieniowych tak. Trzeba też przewidzieć odpływ z zaworu i często naczynie przeponowe CWU. Brak zabezpieczeń skraca żywotność i może być niebezpieczny.
Czy bojler można zamontować pionowo albo poziomo?
Nie każdy. Dla tego produktu w opisie podajemy orientację: pionowy, nad lub pod punktem poboru wg wariantu O/U. Montaż w złej pozycji może powodować nieprawidłową pracę grzałki, termostatu, odpowietrzenia i zabezpieczeń, dlatego orientację zawsze potwierdzamy przed montażem.
Czym różni się bojler ciśnieniowy od bezciśnieniowego?
Ciśnieniowy może zasilać instalację zgodnie z dopuszczeniem producenta. Bezciśnieniowy pracuje z jednym punktem poboru i wymaga odpowiedniej armatury trójdrożnej.
Co z serwisem po montażu?
Sprawdzamy nastawy, szczelność i zabezpieczenia. W eksploatacji ważna jest okresowa kontrola anody, odkamienianie oraz kontrola zaworu bezpieczeństwa.
Interaktywny arkusz doboru bojlera krok po kroku
Najpierw wybieramy sposób montażu i ograniczenia miejsca, potem dostępną moc grzałki, a na końcu sprawdzamy, ile wody 40°C uzyskamy ze zbiornika nagrzanego do 65°C.
Aktualny produkt: ESH 10 Plus. Bojler. 10 litrów. Grzałka 2 kW. Ciśnieniowy · montaż aktualnego produktu: pionowy.
Dobór wstępny, bez pierwszeństwa marki. Ilość wody 40°C i czas nagrzewania są szacunkiem dla wody zimnej 5°C i zbiornika 65°C, bez strat; nie są wartością V40 z badania producenta. Pojemność rzeczywista może różnić się od liczby w nazwie modelu. Przed zakupem potwierdź wykonanie urządzenia, schemat zasilania oraz odstępy montażowe w instrukcji.
Kalkulator bojlera: czas nagrzewania i energia
Zmień pojemność, temperaturę zimnej wody i temperaturę zadaną. Wynik pokazuje orientacyjny czas pierwszego nagrzania zbiornika.
Energia do podgrzania:
Orientacyjny czas nagrzewania:
🎯 Zastosowanie
- Małe ciśnieniowe pojemnościowe ogrzewacze wody zaopatrują w CWU kilka punktów poboru o niskim zapotrzebowaniu. Urządzenia do montażu poniżej punktu poboru pasują do wszystkich armatur ciśnieniowych dostępnych w sprzedaży
- Do instalacji wymagana jest odpowiednia grupa zabezpieczająca
🧾 Dodatkowe informacje
- Małe pojemnościowe ogrzewacze wody są optymalnym rozwiązaniem do decentralnego zasilania grupowego i umożliwiają korzystanie z ciepłej lub gorącej wody bez czekania. Podgrzewają wodę bezpośrednio w punkcie jej poboru. Stosując te urządzenia, unika się strat energii i wody spowodowanych przez długie instalacje rurowe, a także strat na cyrkulację. Ponadto ich wysoce skuteczna izolacja termiczna znacznie obniża zużycie energii
- Regulator temperatury korzysta z czujnika zanurzonego bezpośrednio w wodzie
- Wymaganą temperaturę można nastawiać bezstopniowo za pomocą pokrętła
- O nagrzewaniu małego pojemnościowego ogrzewacza wody informuje lampka sygnalizacyjna
- Ciśnieniowy wewnętrzny zbiornik wykonany jest z emaliowanej stali
- System montażu PROFI-RAPID umożliwia bardzo szybki montaż ścienny. Wymiana starszych urządzeń jest o tyle łatwa, że uwzględnione są typowe punkty mocowania i w zakresie dostawy znajduje się uniwersalna listwa montażowa
- Zawór bezpieczeństwa w zestawie. Przewód przyłączeniowy z wtyczką z uziemieniem
- Długa żywotność za sprawą solidnej miedzianej grzałki rurkowej
- Ogranicznik temperatury bezpieczeństwa może po zadziałaniu zostać zresetowany
Schemat hydrauliczny i zabezpieczenie: małe SH / SHC / SHU / ESH
Małe ogrzewacze ciśnieniowe wymagają prostego zabezpieczenia 6 bar albo grupy SVMT. Jeżeli konkretny model jest montowany jako bezciśnieniowy, stosuje się armaturę bezciśnieniową z instrukcji, a nie zawór bezpieczeństwa do układu zamkniętego.
| Element | Funkcja i zastosowanie | Sklep |
|---|---|---|
| Bez dodatkowego wariantu 0,00 zł | Tylko gdy instalator potwierdzi, że prawidłowe zabezpieczenie jest już zamontowane albo model pracuje w układzie bezciśnieniowym z właściwą armaturą. | wybór świadomy |
| SV 1/2 6 bar / 074373 135,30 zł brutto | Podstawowy zawór bezpieczeństwa 6 bar do małego ogrzewacza ciśnieniowego. | SV 1/2 |
| SVMT / 073499 1 580,55 zł brutto | Kompletna grupa zabezpieczająca, gdy instalacja wymaga rozwiązania szerszego niż prosty zawór. | SVMT |
Informacje handlowe
Rozpowszechnionym sposobem decentralnego ogrzewania wody jest zastosowanie elektrycznie ogrzewanych pojemnościowych ogrzewaczy wiszących,
do indywidualnego lub grupowego zaopatrzenia, np. całego lokalu mieszkalnego. W porównaniu do przepływowych ogrzewaczy wody, ogrzewacze pojemnościowe wymagają znacznie mniejszej mocy przyłączeniowej.
Pojemnościowe ogrzewacze wiszące mają dodatkową zaletę możliwości wykorzystania korzystnych taryf energetycznych dostawcy energii. Na przykład możliwe jest, aby wytworzenie całego dziennego zapotrzebowania mieszkania, w nocy, w korzystnych cenach i wykorzystania go następnego dnia, bezdogrzewania. Niektóre z nich są już wyposażone w specjalną technikę regulacyjną.
Ponadto pojemnościowe ogrzewacze wiszące oferują następujące ogólne zalety:
› magazynowanie dziennego zapotrzebowania wody na małej powierzchni
› mała elektryczna moc przyłączeniowa
› możliwe duże przepływy ciepłej wody użytkowej
› możliwe wykorzystanie tańszych taryf energetycznych
› decentralne magazynowanie odpowiedniej ilości wody
› możliwość wyboru trybu bezciśnieniowego lub ciśnieniowego
› decentralne rozliczenie kosztów zużycia energii elektrycznej
Wszystkie zbiorniki pojemnościowych ogrzewaczy wiszących wykonane są ze stali i dla zabezpieczenia przed korozją pokryte wewnątrz emalią.
Aby zminimalizować straty ciepła w trybie gotowości, wszystkie zbiorniki są pokrywane bezpośrednio wysokogatunkową piankową izolacją cieplną i wyposażone w obudowę zewnętrzną.
W porównaniu do przepływowych ogrzewaczy wody, ogrzewacze pojemnościowe wymagają znacznie mniejszej mocy przyłączeniowej. Ilość potrzebnego ciepła jest magazynowana w wodzie użytkowej i wykorzystana w razie potrzeby.
Jaką pojemnośc bojlera wybrać ?
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
➡️ Wymierne oszczędności otrzymamy instalując zawor termostatyczny ZTA otrzyzmniejszając temperaturę wody w rurze ciepłej wody
➡️ Zmniejszymy straty ciepła izolowanej rury z ciepłą wodą instalując jakościową izolację o jak możliwie największej grubości
➡️ Zmniejszymy koszty eksploatacji instalując do umywalek małe przepływowe ogrzewacze wody rezygnując z centralnej produkcji CWU
➡️ Zmniejszymy koszty eksplotacji instalując regulatory strumienia przepływu CSP z przepływami:
2️⃣ prysznic ~ 6 l/min
3️⃣ wanna ~ 8 l/min
4️⃣ zlewozmywak ~ 5 l/min
 (1).jpg)
1/ Straty ciepła w kWh bojlera, zasobnika wody
2/ Straty ciepła w rurach CWU
|
Montaż bojlera pionowy. Temperatura w pomieszczeniu 20˚C.
Koszt kWh = 0.95 zł dla techniki domowej dom Koszt kWh = 3,00 zł dla techniki przemysłowej firma |
|||||
|
Producent
|
Stiebel Eltron
|
Stiebel Eltron
|
Tatramat
|
AEG
|
Atlantic
|
|
Model 100 litrów
|
SHZ 100 LCD
|
PSH 100 TREND
|
EOV 100
|
EWH 100 EL
|
OPRO 100
|
|
Moc maksymalna grzałki
|
6 kW
|
2kW
|
2kW
|
3kW
|
1.5kW
|
|
Czas grzania od 5˚C do 65˚C
|
78 min
|
233 min
|
233 min
|
155 min
|
310 min
|
|
Ilość wody podmieszanej do 40˚C
|
98 litrów
|
186 litrów
|
186 litrów
|
183 litry
|
178 litrów
|
|
Minimalna strata ciepła /dzień/dla 65˚C
|
0,77kWh
|
0,97 kWh
|
0,97 kWh
|
1,05 kWh
|
1.78 kWh
|
| Minimalna strata finansowa dzień dom |
0,731 zł
|
0,922 zł
|
0,922 zł |
1,047 zł
|
1,691
|
| Minimalna strata finansowa rok dom | 266,82 zł | 336,53 zł | 336,53 zł | 382,16 zł | 617,22 zł |
|
Minimalna strata finansowa dzień firma
|
2,31 zł
|
2,91 zł
|
2,91 zl
|
3,15 zł |
5,61 zł
|
| Minimalna strata finansowa rok firma | 843,15 zł | 1062,15 zł | 1062,15 zł | 1149,75 zł | 2067,65 zł |
L = 5 m = długość rury
S = 10 mm = grubość izolacji
ƛ = 0,035 W/mK przewodność cieplna izolacji
tw = 65 °C = temperatura wody w rurze
to = 20 °C = temperatura otoczenia
