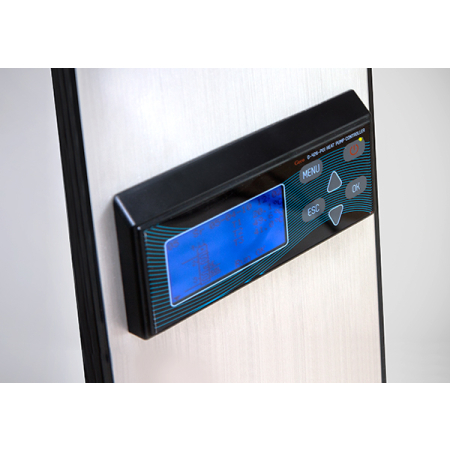

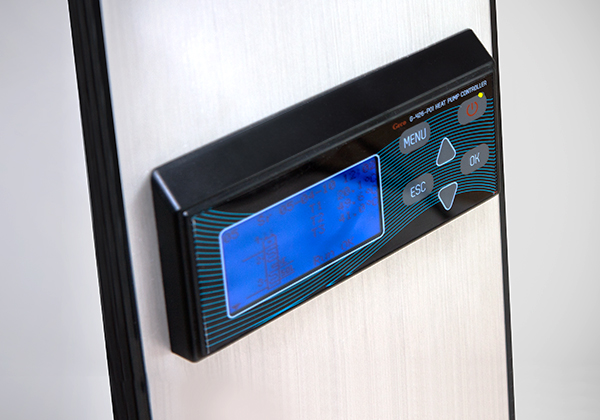

Hewalex PCWU 300eK-2,5 kW – pompa ciepła do CWU ze zbiornikiem 300 l

Zawór P&T 7 bar / 99°C jest dostarczany z pompą; zamontuj go w dedykowanym króćcu i wykonaj nieodcinany odpływ do kanalizacji według schematu. Instrukcja dopuszcza zabezpieczenie ciśnieniowe maks. 7 bar. Nie dodawaj kolejnego zaworu P&T jako obowiązkowego zakupu.

Dostarczany zawór + 1 trasa odpływu

Schemat dla PCWU 300eK wymaga naczynia do wody pitnej minimum 12 l; limit 8 l dotyczy wersji 200eK. Ostateczna pojemność i ciśnienie wstępne zależą od ciśnienia zasilania i temperatury. Naczynie włącz zgodnie ze schematem zimnej wody.

1 naczynie ≥12 l, po obliczeniu

Wszystkie króćce wodne i wężownicy mają 3/4. Rury wody użytkowej i podłączanej wężownicy: średnica wewnętrzna min. 15 mm. Lista montażowa obejmuje filtr siatkowy, zawór zwrotny, zawór spustowy oraz 5–7 zaworów odcinających z półśrubunkami, zależnie od wykorzystanych króćców. Zapewnij izolację i uszczelnienia do wody pitnej; nie odcinaj zabezpieczenia zbiornika.

1 filtr, 1 zwrotny, 1 spust; odcięcia według wykorzystanych króćców

Przy rurach metalowych schemat wymaga izolujących połączeń zbiornika, np. PA66 GF30. Złączka Hewalex 90.00.01 ma GW/GZ3/4. Dobierz liczbę do wszystkich podłączonych króćców i porównaj gwinty elementów po obu stronach.

Liczba według podłączonych króćców

• Hewalex 90.00.01 – złączka izolacyjna hydrauliczna GW/GZ 3/4 calaKod sklepu: 90.00.01

Instrukcja zaleca mieszacz na wyjściu CWU; schemat podaje przykładowo ESBE VTA322 3/4. Dobierz przepływ, zakres nastawy oraz połączenia do rzeczywistego rozbioru. Wybór konkretnej pozycji sklepowej wymaga potwierdzenia parametrów.

1 szt., gdy stosowane mieszanie CWU

T1 / AT ma odczytywać temperaturę źródła powietrza. Przy poborze z zewnątrz umieść go na elewacji w dostarczonej obudowie, przy wentylacyjnym — w odpowiednim kanale. Czujniki zbiornika są elementami urządzenia; 74.32.00 nie jest wymaganym zakupem do nowej pompy.

Rozmieść dostarczany czujnik zgodnie ze schematem

Odprowadzenie grawitacyjne, bez załamań i ze stałym spadkiem. Przy włączeniu do kanalizacji wykonaj syfon zapobiegający zasysaniu zapachów. Schemat podaje elastyczny wąż odpływu o średnicy wewnętrznej 21 mm; dopasuj go do rzeczywistego króćca.

1 trasa odpływu + syfon przy kanalizacji

Podłącz fabryczny przewód do gniazda z przewodem ochronnym. Instrukcja podaje B16 lub C16 oraz RCD 30 mA; wymaga osobnego obwodu dla pompy. Dobierz przekrój i wykonanie do istniejącej instalacji.

1 obwód; B16/C16 i RCD 30 mA

Przewód 90.00.02: 5 m po rozciągnięciu, 2 łączniki i 2 paski mikrogumy 5 mm w komplecie. Mikroguma zapewnia dopasowanie połączenia do króćca Ø150. Po rozcięciu na więcej odcinków dobierz dodatkowe łączniki 90.00.05; nie zamawiaj ponownie elementów już w zestawie.

Długość i liczba końców według dwóch tras powietrza

• Hewalex 90.00.02 – przewód powietrzny DN160, 5 m z łącznikamiKod sklepu: 90.00.02
• Hewalex 90.00.05 – łącznik przewodu powietrznego DN160Kod sklepu: 90.00.05

90.00.06 ma 1 przepustnicę z obejściem do przełączania wylotu; 90.00.07 ma 2 do wyboru wlotu i wylotu. Oba zawierają przewód 5 m, dyszę oraz łączniki i mikrogumę. Wybierz jeden zestaw albo pojedyncze elementy. Opis producenta i instrukcje różnią się liczbą łączników; przed dokupieniem potwierdź dostarczaną partię. Zestawy są oznaczone przez producenta „do wyczerpania zapasów”.

1 wybrany zestaw; uzupełnienia tylko po sprawdzeniu zawartości

• Hewalex 90.00.06 – zestaw powietrzny PCWU, 1 przepustnicaKod sklepu: 90.00.06
• Hewalex 90.00.07 – zestaw powietrzny PCWU, rozszerzony, 2 przepustniceKod sklepu: 90.00.07

Wlot i wyrzut rozsuń co najmniej o 50 cm, nie montuj wyrzutu pionowo nad wlotem. Przy kratkach 45° kieruj je przeciwnie. Dysza 90.00.04 służy do nawiewu do pomieszczenia; nie zastępuje czerpni zewnętrznej. Zewnętrzne zakończenia, szczelność, izolację i mocowania dobierz do warunków oraz oporu całej trasy.

Zakończenia obu tras; dysze według nawiewów

• Hewalex 90.00.04 – regulowana dysza powietrzna DN150 do PCWUKod sklepu: 90.00.04

Instrukcja podaje do 5 m prostej rury Ø150 po stronie ssania i tłoczenia; każde kolano 90° zmniejsza ten limit o 2 m. Suma oporów kanałów, filtrów, kratek i innych elementów nie może przekroczyć 40 Pa. Dłuższa trasa wymaga obliczenia i ewentualnie większej średnicy lub wentylatora wspomagającego sterowanego przez RL01.

Według obliczonej trasy; wentylator tylko po doborze

Filtr powietrza PCWU 300eK jest już w urządzeniu. Zachowaj możliwość wyjęcia i czyszczenia; sprawdzaj co 2–3 miesiące. Wymóg dołożenia filtra dla PCWU 200eK nie dotyczy tej karty.

Wykorzystaj fabryczny filtr; bez dodatkowego zakupu

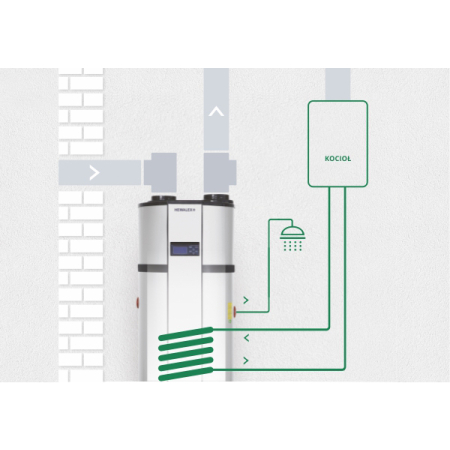

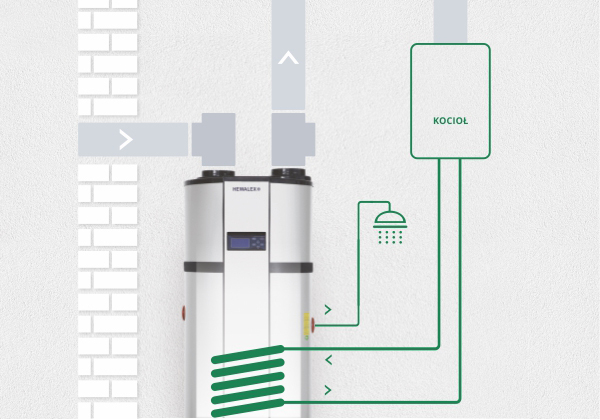

Wężownica kotłowa 1,5 m² jest w zbiorniku. Przy jej wykorzystaniu dobierz zewnętrzny obieg, pompę, czujnik kotła, zabezpieczenia i sterowanie według instrukcji kotła i pompy. Dla wersji eK wybieraj schematy 1–4; schematy 5–9 dotyczą wersji SK.

Tylko przy podłączeniu dodatkowego źródła

Anoda magnezowa 420 mm z gwintem 3/4 jest pozycją serwisową do serii eK, potrzebną po kontroli zużycia. Nowe urządzenie ma ochronę anodową. Kontrola minimum raz w roku; zgodnie z instrukcją wymiana, gdy średnica w najwęższym miejscu spada poniżej 6 mm.

Tylko na wymianę po kontroli; nie do nowego montażu

• Hewalex 83.30.37 – anoda 420 mm, 3/4 cala do PCWU 200eK/300eKKod sklepu: 83.30.37

Przy wymaganej cyrkulacji dobierz pompę do wody pitnej, zawór zwrotny, izolację i sterowanie czasowe. Podłącz według schematu: zaciski 1–2 / RL02. Sprawdź obciążenie styków i w razie potrzeby zastosuj dodatkowy przekaźnik.

Tylko w instalacji z cyrkulacją CWU

Sterowanie zewnętrzne wykorzystuje styk beznapięciowy: zaciski 12–13. PV wymaga potwierdzenia wersji programu i wejścia S05; nie podawaj na nie napięcia sieciowego. Integracja z wentylacją wymaga zgodnego przepływu i przepustnic zwrotnych według schematu; przekaźnik RL01 może wymagać dodatkowego przekaźnika do sygnału beznapięciowego.

Przewody i przekaźnik tylko dla wykorzystywanego sterowania
