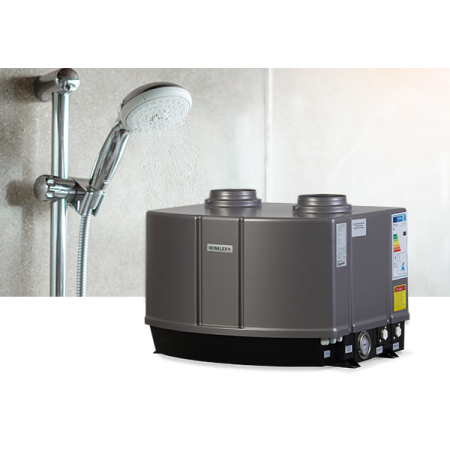

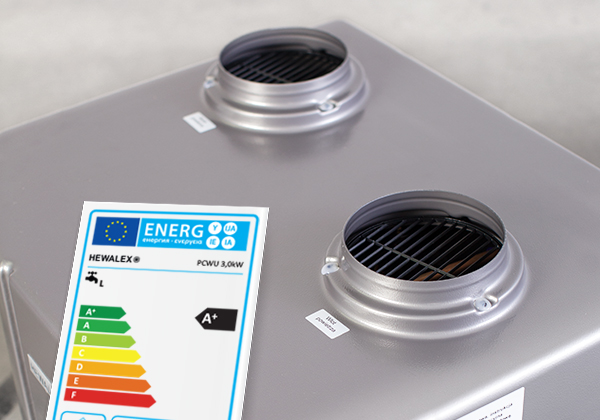

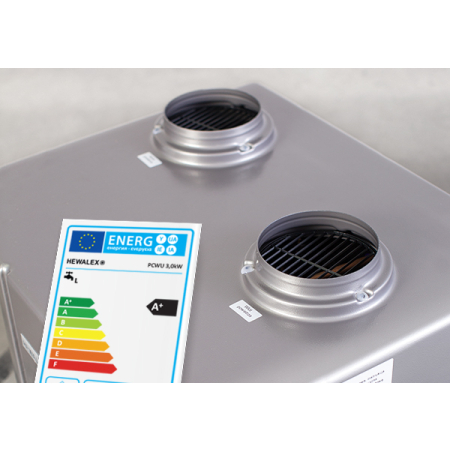

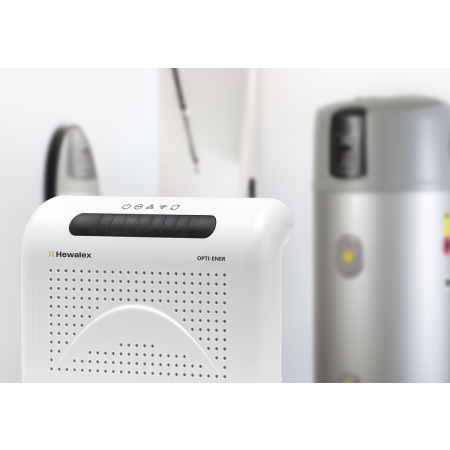

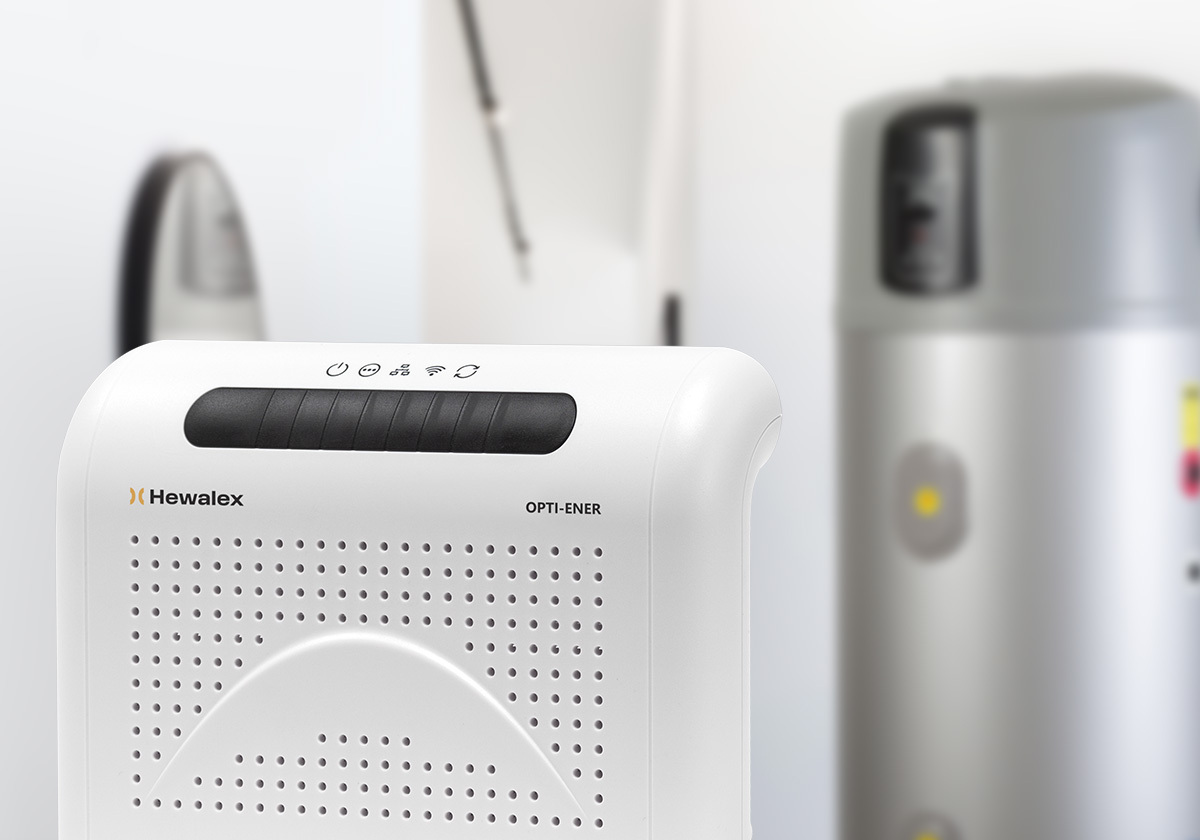

Hewalex PCWU 3,0 kW – pompa ciepła do CWU bez zbiornika

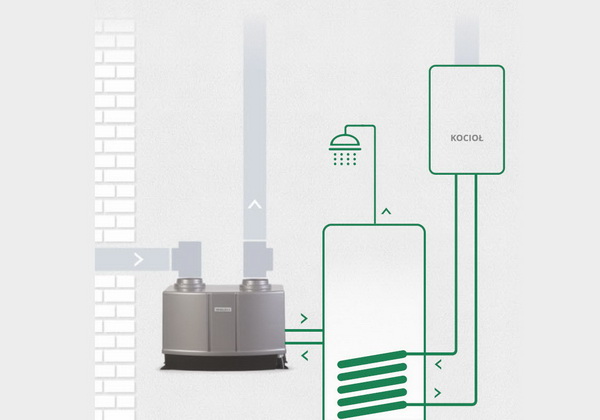

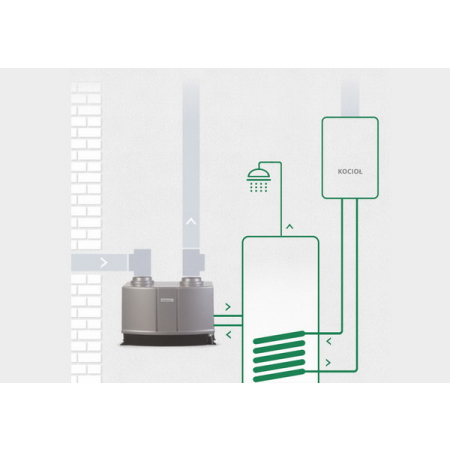

Moduł nie ma zbiornika. Podłącz bezpośrednio do wody użytkowej zasobnika, zgodnie ze schematem; nie do jego wężownicy ani płaszcza. ZPE HX300-1.1B (289 l) jest propozycją do doboru przy zapotrzebowaniu około 300 l. Ma wodne przyłącza GW1 i miejsca GW1/2 na czujnik oraz termometr. Rozmieszczenie T2/T3, trójniki, tuleje i przejścia do G3/4 pompy ustala Interex przed montażem. Jeśli obecny zasobnik spełnia wymagania, nie kupuj nowego.

1 zasobnik, gdy brak odpowiedniego istniejącego

• Hewalex ZPE HX300-1.1B – zasobnik CWU 289 l, 1 wężownica do kotła lub solarówKod sklepu: HZPE0300B1W01

Przy wyborze ZPE HX300-1.1B sprawdź wodę: chlorki ≤250 mg/l, przewodność 100–2000 µS/cm, LSI >0,1 oraz C.I. ≤3 według instrukcji zasobnika. Powyżej 5°dH producent wymaga urządzenia demineralizującego; przy 3–5°dH je zaleca. Metodę uzdatniania uzgodnij z Interex, aby zachować pozostałe parametry wody. Przy C.I. >3 obowiązują dodatkowe warunki producenta dotyczące anod i gwarancji. Zasobnik montuj przy +2 do +45°C i wilgotności ≤80%, z dostępem do anod i grzałki.

Badanie wody; uzdatnianie tylko według wyniku i wymagań zasobnika

Pompa PCWU 3,0 kW ogrzewa bezpośrednio wodę użytkową. Jeżeli wężownica zasobnika ZPE nie obsługuje innego źródła, instrukcja ZPE wymaga przepłukania i całkowitego wypełnienia jej mieszanką glikolową przeciw korozji. Nie zamykaj jej z obu stron; uwzględnij rozszerzalność medium i zabezpieczenie zgodnie z instrukcją zasobnika. Rodzaj, ilość medium i sposób zabezpieczenia ustala Interex dla konkretnego zbiornika.

Tylko dla niewykorzystanej wężownicy ZPE; medium i armatura po doborze

Wymagany przepływ 0,65 m³/h, około 11 l/min. Dostarczaną pompę WILO ZRS 15/6 zamontuj w obiegu i podłącz do OUT H (maks. 100 W). Dla odległości do zasobnika 20 m w jedną stronę instrukcja podaje średnicę wewnętrzną rury 20 mm: np. Cu22×1 lub PP32×4,4. Inne długości, kształtki i armatura wymagają przeliczenia oporów.

1 obieg; pompa WILO jest w wyposażeniu

Schemat PCWU wymaga zaworu bezpieczeństwa maks. 7 bar, zaworu zwrotnego i odcięcia. ZH 1 z fabrycznym zaworem 6 bar jest wariantem do połączenia po sprawdzeniu istniejącej instalacji i przyłączy. Zabezpiecz odpływ; między zaworem bezpieczeństwa i zasobnikiem nie montuj odcięcia. Nie stosuj wkładki 10 bar.

1 zabezpieczenie; wykorzystaj sprawne istniejące elementy

• ZH 1 - armatura zabezpieczająca instalacji ciepłej wody - Stiebel EltronKod sklepu: 74370

Jeśli wybierzesz ZH 1 z zaworem 6 bar, jego instrukcja wymaga reduktora przy ciśnieniu zasilania powyżej 4,8 bar. DMV/ZH 1 ma fabryczną nastawę 4 bar. Dla innego zabezpieczenia dobierz reduktor według jego instrukcji, ciśnienia zasilania i tabliczki zasobnika.

1 szt. tylko przy przekroczeniu progu

• DMV/ZH 1 - armatura zabezpieczająca instalacji ciepłej wody - Stiebel EltronKod sklepu: 74371

Schemat wymaga pojemności naczynia minimum 4% objętości zasobnika; dla 289 l daje to minimum 12 l. To dolny limit, a ostateczny dobór uwzględnia ciśnienie i temperaturę. Dla ZPE ciśnienie wstępne: 0,2 bar poniżej nastawy reduktora lub 0,5 bar poniżej najniższego ciśnienia instalacji, gdy reduktora nie ma.

1 naczynie CWU; pojemność po obliczeniu

Schemat pokazuje filtr przed pompą obiegową, zawory odcinające umożliwiające obsługę obiegu oraz spust zasobnika. Dobierz system przeznaczony do wody pitnej, uszczelnienia i izolację. Przyłącza pompy mają wewnętrzny gwint 3/4. Odcinanie serwisowe nie może odciąć zabezpieczenia zasobnika.

1 filtr; spust i odcięcia według schematu

Przy wyborze zasobnika ZPE jego instrukcja wymaga zaworu antyoparzeniowego na wyjściu ciepłej wody. Dobierz temperaturę, wydajność oraz przyłącza do poboru wody. Dla innego zasobnika sprawdź jego własną instrukcję.

1 szt. dla zasobnika wymagającego mieszacza

Uchwyt 90.00.11 jest zalecanym osprzętem dla PCWU 3,0 kW przy zawieszeniu modułu. Mocowania dobierz do materiału i nośności ściany; instrukcja wymaga podparcia około 50 kg oraz wypoziomowania. Przy ustawieniu na odpowiedniej konstrukcji uchwyt ścienny nie jest potrzebny.

1 komplet tylko przy montażu na ścianie

• Hewalex 90.00.11 – uchwyt ścienny do pompy PCWU 3,0 kWKod sklepu: 90.00.11

T2 umieść w dolnej, T3 w górnej strefie zasobnika według schematu. Są fabrycznie podłączone i gotowe do montażu. T1 ma mierzyć rzeczywiście zasysane powietrze; przy poborze z zewnątrz przenieś go na elewację w dostarczonej osłonie. Dobierz tuleje i ewentualne przedłużenia do instalacji.

Wykorzystaj dostarczane czujniki; bez dodatkowego zakupu 74.32.00

Odprowadzenie grawitacyjne, bez załamań i ze stałym spadkiem. Przy włączeniu do kanalizacji wykonaj syfon zapobiegający zasysaniu zapachów. Króciec pompy ma zewnętrzną średnicę 20 mm.

1 trasa odpływu + syfon przy kanalizacji

Podłącz fabryczny przewód do gniazda z przewodem ochronnym. Instrukcja podaje B16 lub C16 oraz RCD 30 mA; zaleca osobny obwód. Dobierz przekrój i wykonanie do istniejącej instalacji.

1 obwód; B16/C16 i RCD 30 mA

Przewód 90.00.02: 5 m po rozciągnięciu, 2 łączniki i 2 paski mikrogumy 5 mm w komplecie. Mikroguma zapewnia dopasowanie połączenia do króćca Ø150. Po rozcięciu na więcej odcinków dobierz dodatkowe łączniki 90.00.05; nie zamawiaj ponownie elementów już w zestawie.

Długość i liczba końców według dwóch tras powietrza

• Hewalex 90.00.02 – przewód powietrzny DN160, 5 m z łącznikamiKod sklepu: 90.00.02
• Hewalex 90.00.05 – łącznik przewodu powietrznego DN160Kod sklepu: 90.00.05

90.00.06 ma 1 przepustnicę z obejściem do przełączania wylotu; 90.00.07 ma 2 do wyboru wlotu i wylotu. Oba zawierają przewód 5 m, dyszę oraz łączniki i mikrogumę. Wybierz jeden zestaw albo pojedyncze elementy. Opis producenta i instrukcje różnią się liczbą łączników; przed dokupieniem potwierdź dostarczaną partię. Zestawy są oznaczone przez producenta „do wyczerpania zapasów”.

1 wybrany zestaw; uzupełnienia tylko po sprawdzeniu zawartości

• Hewalex 90.00.06 – zestaw powietrzny PCWU, 1 przepustnicaKod sklepu: 90.00.06
• Hewalex 90.00.07 – zestaw powietrzny PCWU, rozszerzony, 2 przepustniceKod sklepu: 90.00.07

Wlot i wyrzut rozsuń co najmniej o 50 cm, nie montuj wyrzutu pionowo nad wlotem. Przy kratkach 45° kieruj je przeciwnie. Dysza 90.00.04 służy do nawiewu do pomieszczenia; nie zastępuje czerpni zewnętrznej. Zewnętrzne zakończenia, szczelność, izolację i mocowania dobierz do warunków oraz oporu całej trasy.

Zakończenia obu tras; dysze według nawiewów

• Hewalex 90.00.04 – regulowana dysza powietrzna DN150 do PCWUKod sklepu: 90.00.04

Instrukcja podaje do 5 m prostej rury Ø150 po stronie ssania i tłoczenia; każde kolano 90° zmniejsza ten limit o 2 m. Suma oporów kanałów, filtrów, kratek i innych elementów nie może przekroczyć 40 Pa. Dłuższa trasa wymaga obliczenia i ewentualnie większej średnicy lub wentylatora wspomagającego sterowanego przez RL01.

Według obliczonej trasy; wentylator tylko po doborze

Przy zanieczyszczonym źródle powietrza zapewnij oczyszczenie przed pompą. Instrukcja dla dodatkowego filtra podaje G2 lub G3 oraz łatwy demontaż; jego opór wlicz w 40 Pa. Nie dobieraj filtra PCWU 300eK wyłącznie na podstawie podobnej nazwy.

1 filtr przy wymagającym tego źródle powietrza

Grzałka 1,5 kW w osobnym zasobniku jest opcją. Podłączenie górnej grzałki OUT EH: maks. 1500 W; wyższa moc wymaga przekaźnika. Kocioł, solary i ich obiegi dobierz według instrukcji obu urządzeń i wybranego schematu; nie dodawaj ich jako obowiązkowego wyposażenia.

Tylko przy dodatkowym źródle ciepła

Przy wymaganej cyrkulacji dobierz pompę do wody pitnej, zawór zwrotny, izolację i sterowanie czasowe. Podłącz według schematu: OUT C / RL02; pompa o mocy ponad 100 W wymaga dodatkowego przekaźnika.

Tylko w instalacji z cyrkulacją CWU

Sterowanie zewnętrzne wykorzystuje styk beznapięciowy: zaciski 7–8. PV wymaga potwierdzenia wersji programu i wejścia S05; nie podawaj na nie napięcia sieciowego. Integracja z wentylacją wymaga zgodnego przepływu i przepustnic zwrotnych według schematu; przekaźnik RL01 może wymagać dodatkowego przekaźnika do sygnału beznapięciowego.

Przewody i przekaźnik tylko dla wykorzystywanego sterowania
