SHC bojler, 10 lub 15 litrów, 1.5kW - Stiebel Eltron
SHC bojler, 10 lub 15 litrów, 1.5kW - pojemnościowy ogrzewacz wody Stiebel Eltron, pojemność: 15 l . Typ instalacji: ciśnieniowy mały ogrzewacz przy punkcie poboru . Montaż: pionowy, przy punkcie poboru . Wymiary: 1200 x 600 x 550 mm (wys. x szer. x gł.) . Zasilanie: 230 V /
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Dobór i dokumentacja
Sprawdź parametry i sposób montażu wybranego modelu w dokumentacji. Akcesoria dobieraj do pełnego oznaczenia urządzenia.
Oryginalna karta: SHC bojler, 10 lub 15 litrów, 1.5kW - Stiebel Eltron — dane i formularz zakupu

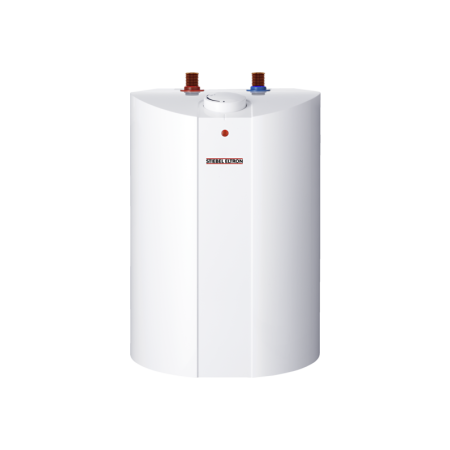

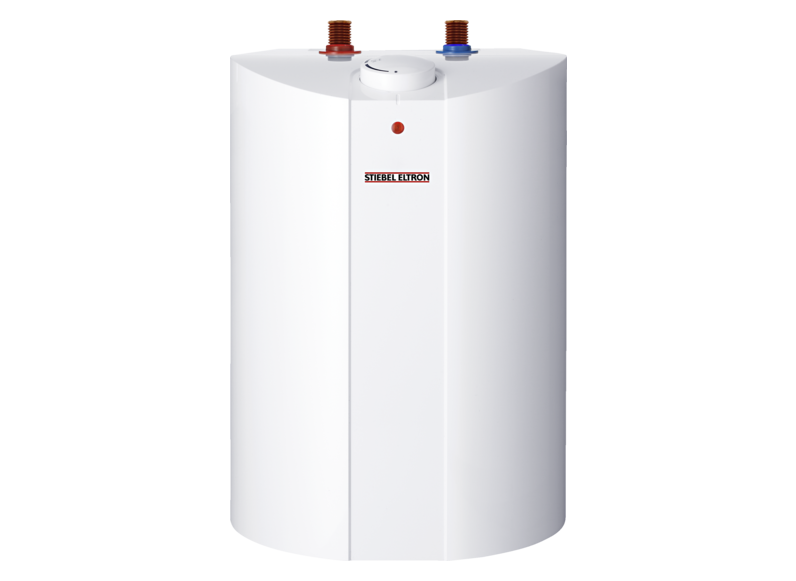

SHC bojler, 10 lub 15 litrów, 1.5kW - Stiebel Eltron
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 233747
Kod EAN: 4017212361290
Stan produktu: Nowy
Kod producenta: 233747
Miejsce instalacji bojlera: Poniżej punktu poboru
Rodzaj bojlera: Ciśnieniowy
Pojemność: 15 l
Sposób montażu: pionowy, przy punkcie poboru
Napięcie zasilania: 230 V / L/N/PE
Moc kołnierza grzewczego: 1.5 kW
Wymiary produktu: 600 x 316 x 295 mm (wys. x szer. x gł.; sprawdzić wariant montażu)
Klasa energetyczna: A
Moc ogrzewacza wody: 1,5 kW
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: Karta gwarancyjna
Dostęp do części zamiennych: minimum 10 letni okres dostępu do części zamiennych
Instrukcja obsługi i montażu: instrukcja obsługi montażu
Kompetencje Interex Katowice: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Bojlery. Zastosowanie. Budowa
- Jaki bojler wybrać, jaką pojemność wybrać ?
- Optymalizacja zużycia energii i wody bojlera
- Straty ciepła - porównanie kosztów
- Akcesoria (1)
- Klipy filmowe (1)
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Stiebel Eltron dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
SHC bojler, 10 lub 15 litrów, 1.5kW
Opis przygotowany pod realny dobór CWU: pojemność, typ instalacji, czas nagrzewania, miejsce montażu, zabezpieczenia hydrauliczne i późniejszy serwis. Dobry bojler to nie tylko cena z katalogu, ale prawidłowe podłączenie i kontrola eksploatacji.
Dobór bojlera w praktyce: pojemność, montaż, zasilanie
15 l dobieramy do liczby osób, punktów poboru, prysznica/wanny i sposobu użytkowania. Za mały bojler szybko kończy komfort, za duży zwiększa straty postojowe.
ciśnieniowy mały ogrzewacz przy punkcie poboru. Przy bojlerach ciśnieniowych sprawdzamy zawór bezpieczeństwa lub grupę KV, odpływ z syfonem, ciśnienie wody i naczynie przeponowe CWU, jeśli układ tego wymaga.
pionowy, przy punkcie poboru. Przed zakupem sprawdzamy ścianę lub posadzkę, miejsce na osprzęt, dostęp do anody, grzałki, zaworu bezpieczeństwa i późniejszego serwisu.
Zasilanie opisujemy precyzyjnie: L/N/PE dla 230 V, a przy wariantach 400 V dokładnie 2L/N/PE albo 3L/N/PE zgodnie z instrukcją.
Szybki dobór bez pomyłki
- umywalka, WC, mała kuchnia socjalna
- krótka instalacja bez cyrkulacji
- małe pobory wody
- wanna
- pełny prysznic rodzinny
- duże jednoczesne pobory
miejsce, nośność ściany lub posadzki, orientację montażu: pionowy, przy punkcie poboru, odpływ z zaworu bezpieczeństwa, zasilanie elektryczne, obwód, zabezpieczenia, opis w rozdzielnicy, dojście serwisowe i realne zużycie CWU.
1200 x 600 x 550 mm (wys. x szer. x gł.)
Przy pojemnościowych ogrzewaczach wody zawsze sprawdzamy nie tylko hydraulikę, ale też obwód elektryczny, zabezpieczenia i opis w rozdzielnicy. Kluczowe są również: zawór bezpieczeństwa lub grupa bezpieczeństwa, naczynie przeponowe tam, gdzie jest wymagane, odpływ z zaworu, poprawne podłączenie elektryczne, anoda ochronna i okresowy serwis.
Zdjęcia i kontrola przed montażem

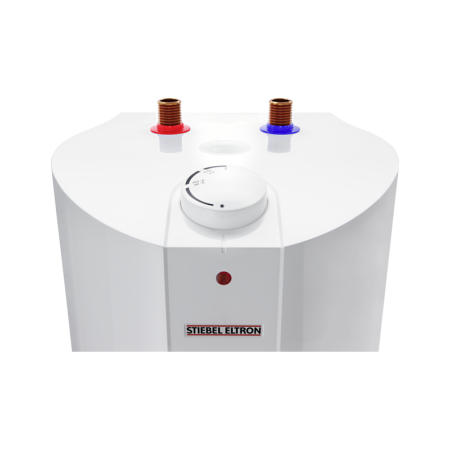

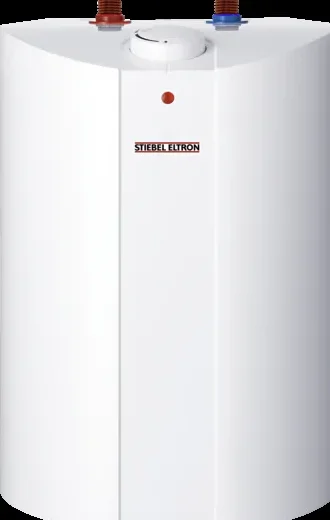

Pokazujemy zdjęcie panelu albo frontu tej samej rodziny urządzenia. Przy bojlerach nie mieszamy przypadkowych modeli, bo przyłącza, montaż i obsługa różnią się między seriami.
Ściana lub posadzka, odległości, stare urządzenie, zawory, odpływ i miejsce na serwis. Dla tego modelu orientacja: pionowy, przy punkcie poboru.
Sprawdzamy zawór bezpieczeństwa, grupę KV, syfon odpływowy, reduktor ciśnienia, naczynie przeponowe CWU i układ przyłączy.
Przy każdym bojlerze sprawdzamy obwód, zabezpieczenia, opis w rozdzielnicy i realne warunki podłączenia elektrycznego.
Rodzina: SHC. Typ: ciśnieniowy mały ogrzewacz przy punkcie poboru. Przy bezciśnieniowych wymagamy właściwej armatury trójdrożnej.
- Zdjęcia pomagają dobrać osprzęt przed przyjazdem i uniknąć montażu „na oko”.
- Przy doborze dla sklepu internetowego dajemy wsparcie techniczne, ale warunki instalacji muszą być potwierdzone zdjęciami albo pomiarami.
Dane techniczne i identyfikacja
| Parametr | Wartość |
|---|---|
| Rodzina | SHC |
| Pojemność | 15 l |
| Moc grzałki | 1,5 kW |
| Zasilanie / napięcie | 230 V / L/N/PE |
| Układ przewodów | dla 230 V: L/N/PE, czyli L + N + PE |
| Kontrola elektryczna | zawsze sprawdzamy obwód, zabezpieczenia i opis w rozdzielnicy |
| Typ instalacji | ciśnieniowy mały ogrzewacz przy punkcie poboru |
| Montaż / orientacja | pionowy, przy punkcie poboru |
| Wymiary | 1200 x 600 x 550 mm (wys. x szer. x gł.) |
| Nr katalogowy | 233747 |
| Kod EAN | do potwierdzenia w karcie produktu |
| Cena brutto | 1365.00 zł |
Arkusz logiczny: dobowe straty i czas nagrzewania
Porównujemy zawsze tę samą pojemność: 30, 50, 80, 100, 120 albo 150 l. Pokazujemy dwa parametry, które naprawdę zmieniają użytkowanie: dobową stratę postojową przy 65°C oraz czas nagrzewania od 5°C do 65°C.
Założenie czasu nagrzewania: temperatura zimnej wody 5°C, nastawa bojlera 65°C, czyli ΔT 60°C. Czas liczymy przy maksymalnej mocy grzałki podanej dla danego modelu w rankingu: Stiebel SHZ i AEG do 6 kW, Atlantic wg modelu 1,2-2,2 kW, Ariston 1,5 kW, Dimplex 3 kW.
Jeżeli dla marki i pojemności nie mamy potwierdzonej karty katalogowej, pokazujemy brak danych zamiast przeliczać “na oko”. Na stronach PSH, SH, ESH i innych serii tabela jest porównaniem alternatyw, a nie informacją, że klient kupuje SHZ.
Źródła: karty katalogowe producentów Stiebel Eltron, Atlantic, Dimplex, AEG i Ariston oraz opracowania Interex: strata ciepła bojlera w 24h i porównanie zużycia energii bojlerów.
Montaż, uruchomienie i serwis Interex Katowice
Dobieramy urządzenie, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy pojemnościowe ogrzewacze wody Stiebel Eltron. Po montażu sprawdzamy szczelność, działanie zabezpieczeń, temperaturę, zasilanie oraz warunki późniejszego serwisu.
Na montaż wykonany przez Interex Katowice udzielamy 5 lat gwarancji. Pracujemy bez przypadkowych podwykonawców, na bazie doświadczenia z ogrzewaniem elektrycznym i CWU od 1998 roku.
Dobór, montaż i serwis bojlera Stiebel Eltron
Realizujemy dobór i montaż bojlerów elektrycznych oraz zasobników CWU. Zakres realizacji i dojazd ustalamy indywidualnie do inwestycji, terminu i warunków montażu.
FAQ: pojemnościowy ogrzewacz wody
Jaką pojemność wybrać?
Orientacyjnie: 5-15 l do małych punktów poboru, 30-50 l do niewielkiego zużycia, 80-120 l dla 2-3 osób, 150-200 l dla większego domu. Ostatecznie dobieramy pod liczbę osób, wannę/prysznic i zwyczaje użytkowania.
Czy potrzebny jest zawór bezpieczeństwa?
Przy urządzeniach ciśnieniowych tak. Trzeba też przewidzieć odpływ z zaworu i często naczynie przeponowe CWU. Brak zabezpieczeń skraca żywotność i może być niebezpieczny.
Czy bojler można zamontować pionowo albo poziomo?
Nie każdy. Dla tego produktu w opisie podajemy orientację: pionowy, przy punkcie poboru. Montaż w złej pozycji może powodować nieprawidłową pracę grzałki, termostatu, odpowietrzenia i zabezpieczeń, dlatego orientację zawsze potwierdzamy przed montażem.
Czym różni się bojler ciśnieniowy od bezciśnieniowego?
Ciśnieniowy może zasilać instalację zgodnie z dopuszczeniem producenta. Bezciśnieniowy pracuje z jednym punktem poboru i wymaga odpowiedniej armatury trójdrożnej.
Co z serwisem po montażu?
Sprawdzamy nastawy, szczelność i zabezpieczenia. W eksploatacji ważna jest okresowa kontrola anody, odkamienianie oraz kontrola zaworu bezpieczeństwa.
Interaktywny arkusz doboru bojlera krok po kroku
Najpierw wybieramy sposób montażu i ograniczenia miejsca, potem dostępną moc grzałki, a na końcu sprawdzamy, ile wody 40°C uzyskamy ze zbiornika nagrzanego do 65°C.
Aktualny produkt: SHC bojler, 10 lub 15 litrów, 1.5kW · montaż aktualnego produktu: pionowy.
Dobór wstępny, bez pierwszeństwa marki. Ilość wody 40°C i czas nagrzewania są szacunkiem dla wody zimnej 5°C i zbiornika 65°C, bez strat; nie są wartością V40 z badania producenta. Pojemność rzeczywista może różnić się od liczby w nazwie modelu. Przed zakupem potwierdź wykonanie urządzenia, schemat zasilania oraz odstępy montażowe w instrukcji.
Kalkulator bojlera: czas nagrzewania i energia
Zmień pojemność, temperaturę zimnej wody i temperaturę zadaną. Wynik pokazuje orientacyjny czas pierwszego nagrzania zbiornika.
Energia do podgrzania:
Orientacyjny czas nagrzewania:
🎯 Zastosowanie
- Małe pojemnościowe ogrzewacze wody zasilają kilka punktów poboru o małym zapotrzebowaniu na CWU
- Ciśnieniowe urządzenia mogą współpracować z dostępnymi w sprzedaży armaturami ciśnieniowymi
- Nadają się do montażu poniżej punktu poboru i wymagają odpowiedniego zaworu bezpieczeństwa
🧾 Dodatkowe informacje
- Małe pojemnościowe ogrzewacze wody z regulacją zależną od zapotrzebowania idealnie nadają się do decentralnego zasilania grupowego. Nagrzewają wodę bezpośrednio w punkcie poboru, co pozwala uniknąć strat energii i wody wskutek długich rurociągów, a także strat na cyrkulację
- Temperaturę można nastawiać bezstopniowo za pomocą pokrętła
- Regulator temperatury korzysta z czujnika zanurzonego bezpośrednio w wodzie
- Niskie straty energii zapewnia wysoce skuteczna izolacja termiczna z EPS
- Urządzenie wyposażone jest w dwustopniowe ograniczenie temperatury i tryb automatycznej ochrony przed zamarzaniem
- Tryb nagrzewania sygnalizowany jest wizualnie
- Szybki i łatwy montaż naścienny; w zakresie dostawy znajduje się zarówno uniwersalna listwa montażowa, jak i szablon montażowy
- Bezpieczne podłączenie wody za pomocą metalowych przyłączy śrubowych. Pasujące zawory bezpieczeństwa dostępne są w ofercie osprzętu
- Solidna miedziana grzałka rurkowa o niskim obciążeniu powierzchniowym
- Ciśnieniowy stalowy zbiornik wewnętrzny wyposażony jest w magnezową anodę ochronną
- Ogranicznik temperatury bezpieczeństwa z możliwością resetowania
- Temperaturę można dwustopniowo ograniczyć mechanicznie w celu ochrony przed poparzeniem i zabezpieczenia przed dziećmi
- Urządzenie odznacza się zabezpieczeniem przeciwbryzgowym na poziomie stopnia ochrony IP 24
Schemat hydrauliczny i zabezpieczenie: małe SH / SHC / SHU / ESH
Małe ogrzewacze ciśnieniowe wymagają prostego zabezpieczenia 6 bar albo grupy SVMT. Jeżeli konkretny model jest montowany jako bezciśnieniowy, stosuje się armaturę bezciśnieniową z instrukcji, a nie zawór bezpieczeństwa do układu zamkniętego.
| Element | Funkcja i zastosowanie | Sklep |
|---|---|---|
| Bez dodatkowego wariantu 0,00 zł | Tylko gdy instalator potwierdzi, że prawidłowe zabezpieczenie jest już zamontowane albo model pracuje w układzie bezciśnieniowym z właściwą armaturą. | wybór świadomy |
| SV 1/2 6 bar / 074373 135,30 zł brutto | Podstawowy zawór bezpieczeństwa 6 bar do małego ogrzewacza ciśnieniowego. | SV 1/2 |
| SVMT / 073499 1 580,55 zł brutto | Kompletna grupa zabezpieczająca, gdy instalacja wymaga rozwiązania szerszego niż prosty zawór. | SVMT |
Informacje handlowe
Rozpowszechnionym sposobem decentralnego ogrzewania wody jest zastosowanie elektrycznie ogrzewanych pojemnościowych ogrzewaczy wiszących,
do indywidualnego lub grupowego zaopatrzenia, np. całego lokalu mieszkalnego. W porównaniu do przepływowych ogrzewaczy wody, ogrzewacze pojemnościowe wymagają znacznie mniejszej mocy przyłączeniowej.
Pojemnościowe ogrzewacze wiszące mają dodatkową zaletę możliwości wykorzystania korzystnych taryf energetycznych dostawcy energii. Na przykład możliwe jest, aby wytworzenie całego dziennego zapotrzebowania mieszkania, w nocy, w korzystnych cenach i wykorzystania go następnego dnia, bezdogrzewania. Niektóre z nich są już wyposażone w specjalną technikę regulacyjną.
Ponadto pojemnościowe ogrzewacze wiszące oferują następujące ogólne zalety:
› magazynowanie dziennego zapotrzebowania wody na małej powierzchni
› mała elektryczna moc przyłączeniowa
› możliwe duże przepływy ciepłej wody użytkowej
› możliwe wykorzystanie tańszych taryf energetycznych
› decentralne magazynowanie odpowiedniej ilości wody
› możliwość wyboru trybu bezciśnieniowego lub ciśnieniowego
› decentralne rozliczenie kosztów zużycia energii elektrycznej
Wszystkie zbiorniki pojemnościowych ogrzewaczy wiszących wykonane są ze stali i dla zabezpieczenia przed korozją pokryte wewnątrz emalią.
Aby zminimalizować straty ciepła w trybie gotowości, wszystkie zbiorniki są pokrywane bezpośrednio wysokogatunkową piankową izolacją cieplną i wyposażone w obudowę zewnętrzną.
W porównaniu do przepływowych ogrzewaczy wody, ogrzewacze pojemnościowe wymagają znacznie mniejszej mocy przyłączeniowej. Ilość potrzebnego ciepła jest magazynowana w wodzie użytkowej i wykorzystana w razie potrzeby.
Jaką pojemnośc bojlera wybrać ?
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
➡️ Wymierne oszczędności otrzymamy instalując zawor termostatyczny ZTA otrzyzmniejszając temperaturę wody w rurze ciepłej wody
➡️ Zmniejszymy straty ciepła izolowanej rury z ciepłą wodą instalując jakościową izolację o jak możliwie największej grubości
➡️ Zmniejszymy koszty eksploatacji instalując do umywalek małe przepływowe ogrzewacze wody rezygnując z centralnej produkcji CWU
➡️ Zmniejszymy koszty eksplotacji instalując regulatory strumienia przepływu CSP z przepływami:
2️⃣ prysznic ~ 6 l/min
3️⃣ wanna ~ 8 l/min
4️⃣ zlewozmywak ~ 5 l/min
 (1).jpg)
1/ Straty ciepła w kWh bojlera, zasobnika wody
2/ Straty ciepła w rurach CWU
|
Montaż bojlera pionowy. Temperatura w pomieszczeniu 20˚C.
Koszt kWh = 0.95 zł dla techniki domowej dom Koszt kWh = 3,00 zł dla techniki przemysłowej firma |
|||||
|
Producent
|
Stiebel Eltron
|
Stiebel Eltron
|
Tatramat
|
AEG
|
Atlantic
|
|
Model 100 litrów
|
SHZ 100 LCD
|
PSH 100 TREND
|
EOV 100
|
EWH 100 EL
|
OPRO 100
|
|
Moc maksymalna grzałki
|
6 kW
|
2kW
|
2kW
|
3kW
|
1.5kW
|
|
Czas grzania od 5˚C do 65˚C
|
78 min
|
233 min
|
233 min
|
155 min
|
310 min
|
|
Ilość wody podmieszanej do 40˚C
|
98 litrów
|
186 litrów
|
186 litrów
|
183 litry
|
178 litrów
|
|
Minimalna strata ciepła /dzień/dla 65˚C
|
0,77kWh
|
0,97 kWh
|
0,97 kWh
|
1,05 kWh
|
1.78 kWh
|
| Minimalna strata finansowa dzień dom |
0,731 zł
|
0,922 zł
|
0,922 zł |
1,047 zł
|
1,691
|
| Minimalna strata finansowa rok dom | 266,82 zł | 336,53 zł | 336,53 zł | 382,16 zł | 617,22 zł |
|
Minimalna strata finansowa dzień firma
|
2,31 zł
|
2,91 zł
|
2,91 zl
|
3,15 zł |
5,61 zł
|
| Minimalna strata finansowa rok firma | 843,15 zł | 1062,15 zł | 1062,15 zł | 1149,75 zł | 2067,65 zł |
L = 5 m = długość rury
S = 10 mm = grubość izolacji
ƛ = 0,035 W/mK przewodność cieplna izolacji
tw = 65 °C = temperatura wody w rurze
to = 20 °C = temperatura otoczenia
