Raychem / Chemelex
HWAT-ECO V5 / Produkt
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji utrzymania temperatury CWU HWAT
HWAT-ECO V5 / Produkt · 1244-019897
Dobór wymaga temperatury CWU, długości i schematu tras, materiału oraz średnicy rur, izolacji, temperatury otoczenia i rozruchu, liczby obwodów oraz rzeczywistego wyposażenia dostawy.
Dla HWAT-L karta specyfikacji HWAT ogranicza ECO V5 do 100 m, a pełna instrukcja V5 podaje tabelę do 180 m przy C20 i rozruchu +20°C. Powyżej 100 m wymagane jest potwierdzenie konkretnego obwodu.
Interex Katowice, tel. 602 551 555Dokumenty ECO V5 podają różne wymiary obudowy; wymiary i miejsce montażu sprawdź na rzeczywistym egzemplarzu przed wykonaniem zabudowy.
Interex Katowice, tel. 602 551 555W komplecie / zawartość dostawy
- HWAT-ECO V5, jedna sonda NTC, szyna DIN oraz elementy przepustów i mocowania według instrukcji.
- Nie kupuj drugiego czujnika, jeśli nie jest potrzebny do dodatkowego punktu monitorowania lub wymiany.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieRegulator i jego fabryczny czujnik | HWAT-ECO V5 ma jeden czujnik NTC 2 kΩ przy 25°C, szynę DIN oraz elementy mocowania i przepustów pokazane w instrukcji. Nie wymaga drugiego czujnika do każdej instalacji i może pracować bez monitorowania czujnikami. Instrukcja HWAT i właściwego osprzętu: s. 3, 4, 5, 6, 7, 8, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 138, 139 | 1 regulator i 1 czujnik według rzeczywistej dostawy Dobierz z Interex |
| WymaganeWybierz właściwy przewód HWAT | HWAT-ECO V5 obsługuje dokładnie HWAT-L, M i R; wybierz jeden właściwy typ do wymaganej temperatury i izolacji. Zgodności V5 nie przenoś automatycznie na starszy HWAT-ECO. Instrukcja HWAT i właściwego osprzętu: s. 3, 4, 5, 6, 7, 8, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 138, 139 | długość przewodu według projektu CWU
|
| WymaganeMiejsce montażu regulatora i instalacja elektryczna | ECO V5 montuj wewnątrz budynku, w otoczeniu 0–40°C, IP54, na dostarczonej szynie DIN zgodnie ze schematem. Wyjście grzejne ma maks. 20 A; bezpośredni obwód musi spełniać tabelę długości i limit C20. Wyjścia alarmowego 1 A/30 V DC lub 0,5 A/125 V AC nie podłączaj do 230 V. Ewentualny stycznik dobierz według odpowiedniego schematu oraz rzeczywistego rodzaju cewki. Instrukcja HWAT i właściwego osprzętu: s. 3, 4, 5, 6, 7, 8, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 138, 139 | 1 właściwe miejsce montażu i komplet połączeń według schematu Dobierz z Interex |
| Przy tym wariancie instalacjiUmieszczenie i ewentualne przedłużenie czujnika | ECO V5 ma opcjonalne wejścia S1 rury i S2 zasobnika. Czujnik rury umieść na rurze z dala od przewodu grzejnego, w kontrolowanym punkcie instalacji, z ATE-180 i izolacją. Czujnik zasobnika mocuje się na metalowym przyłączu co najmniej 200 mm od połączenia; na rurze plastikowej użyj metalowego przyłącza. Czujnik dostawy ma przewód 3 m; przedłużenie do 100 m wymaga 2×1,5 mm² według instrukcji. Instrukcja HWAT i właściwego osprzętu: s. 3, 4, 5, 6, 7, 8, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 138, 139 | wykorzystaj czujnik dostawy; dodatkowy tylko do drugiej funkcji lub wymiany
|
| OpcjonalnieDodatkowy lub wymienny czujnik temperatury | HWAT-T55-SENSOR 1244-015847 jest wskazany w karcie ECO V5 jako dodatkowy czujnik rury z przewodem 10 m. Najpierw sprawdź jedną sztukę dostarczoną z regulatorem; dodatkowy kup tylko do drugiego monitorowanego punktu albo wymiany. Nie stosuj go automatycznie do starszego HWAT-ECO lub nieustalonej generacji szafy SBS. Instrukcja HWAT i właściwego osprzętu: s. 3, 4, 5, 6, 7, 8, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 138, 139 | tylko brakujący lub wymieniany czujnik
|
| Potwierdź z InterexTemperatura CWU i funkcje programu | Wybierz typ kabla, temperaturę utrzymania i program godzinowy do budynku oraz wymagań higienicznych. ECO V5 ma nastawy 37–65°C i programy tygodniowe. Funkcja podwyższenia temperatury wymaga HWAT-R i właściwej temperatury w źródle; nie służy do przygotowania zimnej wody. Instrukcja HWAT i właściwego osprzętu: s. 3, 4, 5, 6, 7, 8, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 138, 139 | 1 uzgodniony program i kontrola temperatury całego układu Dobierz z Interex |
| WymaganeZasilanie 230 V, PE i zabezpieczenia obwodów | Wymagany jest oddzielny poprawnie zaprojektowany obwód 230 V, połączenie oplotu z PE, RCD 30 mA i zabezpieczenie nadprądowe typu C dobrane do długości oraz temperatury rozruchu. Tabela przewodu jest podana dla startu +12°C: HWAT-L: C10/13/16/20 → 80/110/140/180 m. HWAT-M i R: 50/65/80/100 m. Niższa temperatura startu lub inny regulator wymagają odrębnego sprawdzenia; parametry styku nie zastępują obliczenia obwodu. Zasilanie regulatora, przewody, puszki, rozłączanie i ewentualne styczniki dobiera elektryk. Źródło doboru: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 | liczba i przekroje obwodów według projektu Dobierz z Interex |
| WymaganePrzyłącze zasilania RayClic z zakończeniem | Dla prostego pojedynczego obwodu RayClic-CE-02 zawiera przyłącze z przewodem zasilającym 1,5 m, jedno zakończenie oraz jeden wspornik rurowy i opaski. Nie dokupuj drugiego zakończenia ani wspornika do tego samego kompletu. Przy dwóch albo trzech gałęziach wybierz poniżej PS lub PT zamiast CE. Wymagane są prawidłowe przygotowanie kabla, usunięcie folii HWAT, zamknięcie osłony i moment 4 Nm według instrukcji. Źródło doboru: s. 2, 3, 4 | 1 wybrane przyłącze na niezależny obwód
|
| Przy tym wariancie instalacjiPrzyłącze zasilające dwie lub trzy gałęzie | RayClic-PS-02 zasila dwie gałęzie i zawiera dwa zakończenia. RayClic-PT-02 zasila trzy gałęzie i zawiera trzy zakończenia. Oba mają przewód zasilający 1,5 m i jeden wspornik rurowy. PS, PT i CE są alternatywami dobranymi do topologii; nie kupuj ich wszystkich ani kolejnych końcówek już znajdujących się w komplecie. Źródło doboru: s. 2, 3, 4 | 1 właściwy zestaw PS albo PT na punkt zasilania rozgałęzienia
|
| Przy tym wariancie instalacjiŁącznik, trójnik lub rozgałęźnik RayClic | RayClic-S-02 łączy dwa odcinki i nie zawiera zakończenia; T-02 tworzy odgałęzienie i zawiera jedno zakończenie, X-02 tworzy cztery ramiona i zawiera dwa. Każdy zestaw ma jeden wspornik rurowy. Typ i liczbę dobierz do schematu instalacji, liczby rzeczywistych otwartych końców i zakończeń już dostarczonych z pozostałymi przyłączami. Źródło doboru: s. 2, 3, 4 | tylko liczba rzeczywistych połączeń i odgałęzień
|
| Przy tym wariancie instalacjiDodatkowe zakończenie RayClic-E-02 | Każdy niepodłączony koniec przewodu musi mieć prawidłowe zakończenie. RayClic-E-02 dobierz wyłącznie do końców niepokrytych zawartością CE, PS, PT, T lub X. Koniec wykonuje się według instrukcji, bez zwierania żył; musi pozostać suchy podczas montażu. RayClic nie jest przeznaczony do zanurzenia ani zakopania. Źródło doboru: s. 2, 3, 4 | liczba brakujących zakończeń po rozliczeniu całej dostawy
|
| Przy tym wariancie instalacjiAlternatywne przyłącze termokurczliwe CE25-01 i puszka | CE25-01 jest potwierdzony do HWAT-L, M i R oraz zawiera elementy jednego przyłącza i jednego zakończenia. Wymaga oddzielnej właściwej puszki, połączenia PE i montażu termokurczliwego według własnej instrukcji. JB16-02 z wejściem M25 jest pokazany w instrukcji zestawu; wariant ze wspornikiem dobierz tylko przy potrzebie mocowania do rury. Nie sumuj tego rozwiązania z RayClic na tym samym końcu. Sprawdź dokumentację konkretnej puszki przed montażem. Źródło doboru: s. 3, 4, 7, 9, 11, 12, 14, 15, 16, 17, 18, 19, 21, 22, 23, 24, 25 | 1 CE25-01 i 1 właściwa puszka na alternatywny punkt zasilania
|
| Przy tym wariancie instalacjiTermokurczliwe połączenie dwóch lub trzech odcinków | S-06 jest alternatywnym łącznikiem dwóch odcinków HWAT. TE-01-CR dopuszcza trójnik trzech odcinków albo zasilanie dwóch odcinków i zawiera dwa zakończenia. Przestrzegaj oddzielnych instrukcji: narzędzi zaciskowych, kolejności tulejek, ciągłości oplotu i grzania osłon. Nie stosuj zwykłych złączek ani przypadkowych koszulek jako zastępstwa systemowego zestawu. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | tylko właściwy zestaw na rzeczywiste połączenie; alternatywa dla RayClic
|
| WymaganeMocowanie przewodu na rurze | Mocuj przewód najwyżej co 300 mm właściwą taśmą: GT-66 na rurach innych niż nierdzewne i przy montażu od +5°C; GS-54 także na nierdzewnych i przy niższej temperaturze dopuszczonej dla wszystkich montowanych elementów. Minimalna temperatura montażu HWAT wynosi −10°C. Nie używaj metalowych opasek bezpośrednio do mocowania przewodu grzejnego. Aktualna karta GS-54 podaje rolkę 16,5 m, starsza dokumentacja systemu 16 m; sprawdź rzeczywiste opakowanie. Źródło doboru: s. 3, 4 | zużycie po obwodzie rury i liczbie punktów mocowania
|
| Przy tym wariancie instalacjiTaśma aluminiowa ATE-180 | Na rurach z tworzywa przewód przykryj taśmą ATE-180 wzdłuż całej ogrzewanej długości. Producent przewiduje ją również dla metalowych rur zespolonych, nierdzewnych i szklanych według projektu systemu. Dla czujnika temperatury zapewnia właściwy kontakt z rurą. Rolka 55 m wystarcza orientacyjnie na około 50 m trasy; uwzględnij czujniki, połączenia i naddatki. Minimalna temperatura aplikacji taśmy: 0°C. Źródło doboru: s. 3, 4 | liczba rolek według całej przykrywanej trasy; nie mniej niż wymaga materiał rury
|
| WymaganeSucha izolacja cieplna wszystkich rur i armatury | System wymaga ciągłej, suchej izolacji rur, armatury i przejść oraz zabezpieczenia przed wodą. Jej grubość dobiera się do średnicy zewnętrznej rury, materiału, temperatury utrzymania, otoczenia i przewodności izolacji. Tabeli przykładowej dla otoczenia +18°C i λ=0,035 W/(m·K) nie stosuj bez przeliczenia w innych warunkach. Przed montażem ogrzewania instalacja wodna musi być sprawdzona ciśnieniowo. Źródło doboru: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 | pełna długość tras i komplet armatury; grubość z obliczeń Dobierz z Interex |
| WymaganeOznaczenia instalacji elektrycznie ogrzewanej | Oznacz zewnętrzną powierzchnię izolacji co 5 m oraz odpowiednie miejsca połączeń zgodnie z projektem. Etykiety PL i EN są alternatywami językowymi, a nie wymaganą podwójną dostawą. Sprawdź liczbę etykiet już dostarczonych w zestawach. Źródło doboru: s. 3 | co najmniej 1 oznaczenie na każde 5 m trasy oraz pozostałe wymagane punkty
|
| WymaganePomiary przed izolacją, po izolacji i przy odbiorze | Sprawdź opór izolacji i ciągłość przewodu ochronnego przed zaizolowaniem, po izolacji i przy odbiorze. Producent przewiduje 500–2500 V DC przez 1 minutę i opór izolacji co najmniej 100 MΩ; regulator i elektronikę odłącz od badanego obwodu. Nie załączaj kabla zwiniętego na szpuli. Zapisz pomiary i wykonaj próbę temperatury po uruchomieniu; kontrolę utrzymania temperatury powtarzaj co najmniej dwa razy w roku. Źródło doboru: s. 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31 | 1 komplet zapisanych pomiarów każdego obwodu i okresowa kontrola Dobierz z Interex |
| Potwierdź z InterexDobierz wejście pod izolację do przewodu | Dla HWAT-L i M producent wskazuje IEK-20-M, dla HWAT-R IEK-25-04. Typ przejścia dobiera się dopiero po ustaleniu konkretnego przewodu i płaszcza izolacji; potrzebna jest właściwa wkładka i instrukcja zestawu. Nie kupuj obu typów do jednego przejścia. Źródło doboru: s. 7 | liczba przejść z projektu; właściwy zestaw dobiera Interex Dobierz z Interex |
Przedłużanie czujnika i wartości alarmu wynikają z instrukcji tego regulatora; nie przenoś ich między T55 i ECO.
Instrukcja montażu producenta (PL / EN) · wersja RAYCHEM-IM-EU0932-HWATECOv5-ML-2504 · dobór dla SKU 1244-019897
Dane techniczne i opis produktu
Do jakiego systemu stosujemy ten element HWAT?
| System | utrzymanie temperatury ciepłej wody użytkowej HWAT Raychem/Chemelex |
|---|---|
| Przewody | HWAT-R / HWAT-M oraz osprzęt CE25-01, etykiety LAB-I i sterowanie HWAT-ECO lub zgodne rozwiązania systemowe |
| Zastosowanie | utrzymanie temperatury CWU bez klasycznej cyrkulacji albo jako system ograniczający straty i poprawiający komfort poboru |
| Co sprawdzamy | długość tras, izolację, temperaturę utrzymania, zasilanie, zabezpieczenia, strefy poboru i automatykę |
Ważne: HWAT działa poprawnie tylko jako kompletny system: przewód, izolacja, oznaczenia, sterowanie i sprawdzona instalacja elektryczna.
Sterowanie systemem HWAT - utrzymanie temperatury CWU
System HWAT do utrzymania temperatury ciepłej wody użytkowej wymaga sterowania dopasowanego do wielkości instalacji, izolacji, temperatury utrzymania i godzin pracy obiektu.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| HWAT-ECO V5 | system HWAT w budynkach mieszkalnych, hotelach i obiektach z harmonogramem pracy | Regulator z programem czasowym i czujnikiem, stosowany gdy zależy nam na kontroli kosztów i temperatury. |

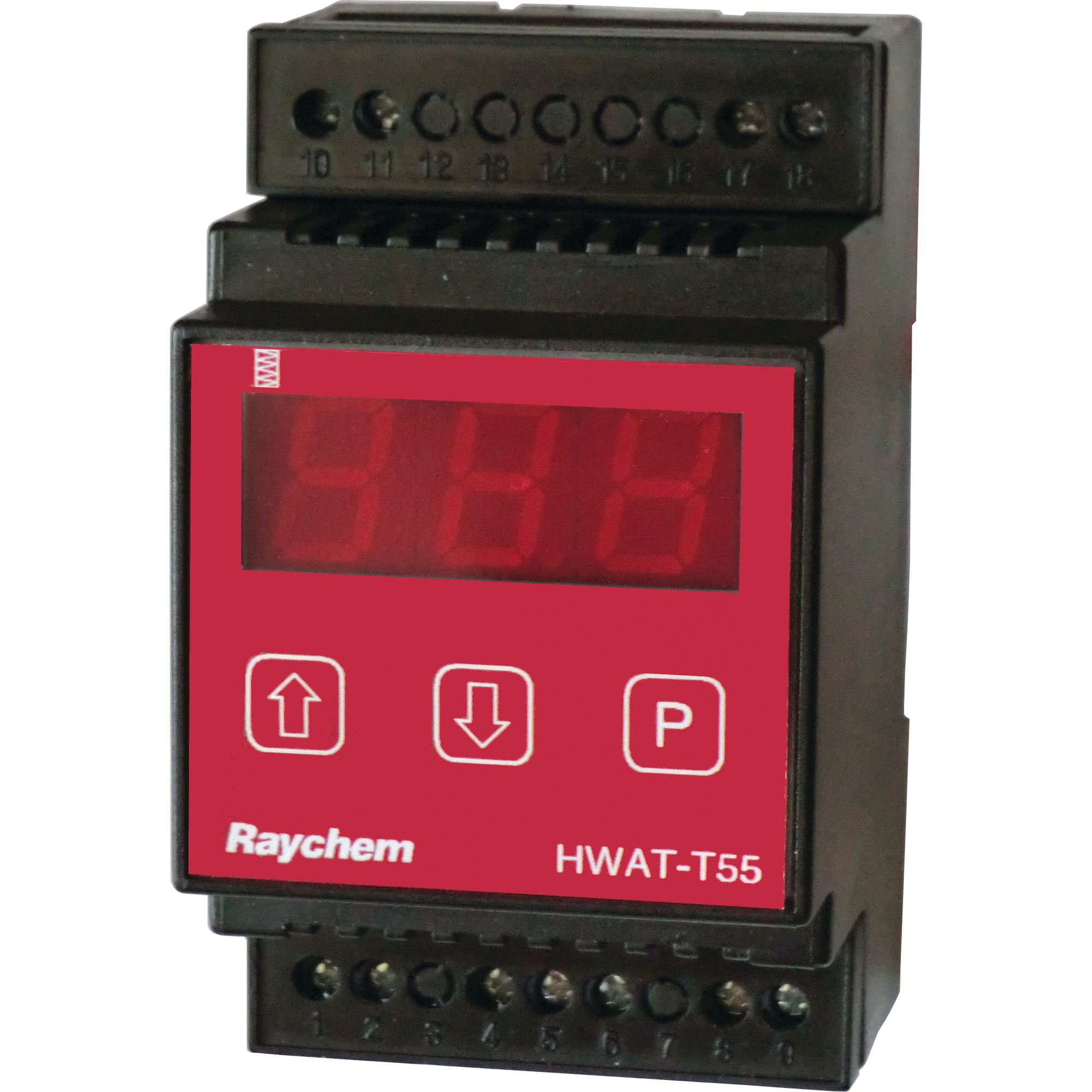

| HWAT-T55 | mniejsze i średnie układy HWAT | Prostszy termostat rurociągowy. Dobry tam, gdzie nie jest potrzebna rozbudowana automatyka czasowa. |
| HWAT-T55-SENSOR | czujnik zapasowy / serwisowy do HWAT-T55 | Przed zamówieniem potwierdzamy model regulatora i miejsce montażu czujnika. |
| Taśmy, etykiety, izolacja | GS-54 / ATE-180 / LAB-I dla tras HWAT | Sterowanie działa poprawnie tylko przy prawidłowej izolacji, mocowaniu i oznaczeniu przewodu. |
Ważne: HWAT nie jest zwykłym kablem grzejnym. Dobieramy przewód, sterowanie, zabezpieczenie, długości obwodów i izolację, bo od tego zależy komfort CWU i koszt pracy.

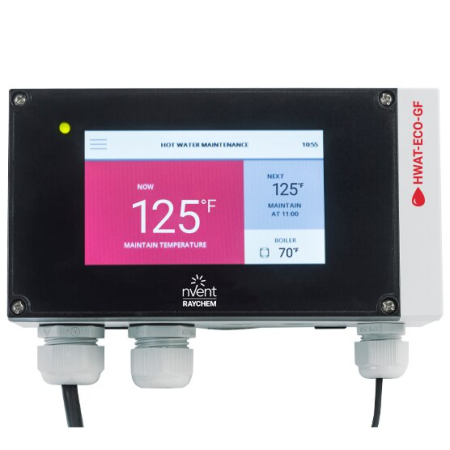

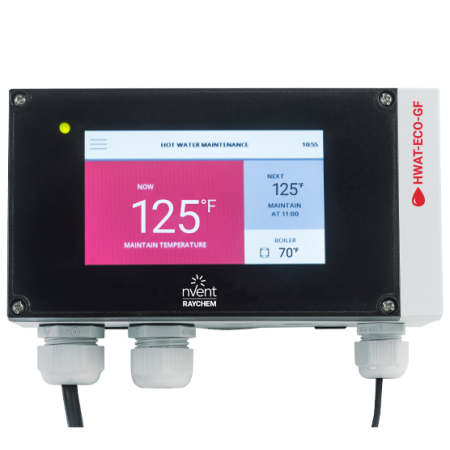

HWAT-ECO V5 - elektroniczny regulator temperatury z zegarem i czujnikiem do systemu HWAT - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. System HWAT dobieramy jako całość: przewód, zestawy przyłączeniowe, sterowanie, rozdzielnicę, oznaczenia, izolację, zasilanie i zabezpieczenia. Klient sklepu internetowego dostaje realne wsparcie techniczne, a nie sam karton.
Zastosowanie
sterowanie praca systemu HWAT, harmonogramem i temperatura utrzymania CWU.
- utrzymanie temperatury ciepłej wody użytkowej albo element systemu HWAT,
- dobór pod długość tras, izolację rur, temperaturę utrzymania i zabezpieczenia,
- możliwość dostawy, montażu, uruchomienia, pomiarów i serwisu przez Interex.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | Sterowanie HWAT |
| Symbol | HWAT-ECO V5 |
| Funkcja | elektroniczny regulator temperatury z zegarem i czujnikiem do systemu HWAT |
| Nr katalogowy | 1244-019897 |
| EAN | 5414506020465 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 2575.00 zł |
Dokumenty i źródła producenta
FAQ
Czy HWAT zastępuje klasyczną cyrkulację?
Może utrzymywać temperaturę CWU na trasie bez pętli cyrkulacyjnej albo ograniczać czas oczekiwania na ciepłą wodę. Wymaga jednak poprawnej izolacji rur i dobrego sterowania.
Czy sam przewód wystarczy?
Nie. Potrzebne są odpowiednie zestawy przyłączeniowe, zakończenia, sterowanie, zabezpieczenia, oznaczenia i kontrola instalacji.
Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · zamowienia@interexkatowice.com · Źródło danych: cennik SHE Chemelex/Raychem 01/2026 oraz dokumenty producenta Chemelex.
