Raychem / Chemelex
S-06-EUR — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
S-06-EUR — kompletacja instalacji · 054953-000
Kompatybilność dotyczy wskazanych wykonań. Długości, ilości i zabezpieczenia określa projekt całego obwodu.
Zawartość zestawu i sprawdzenie dostawy

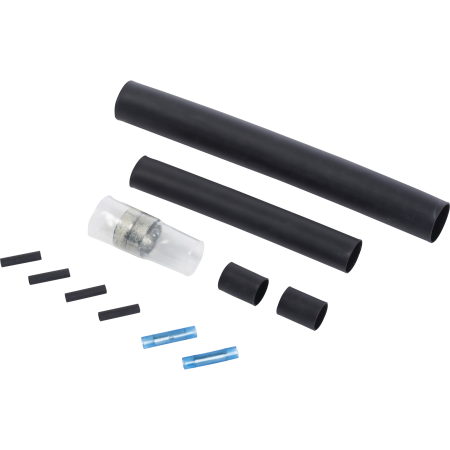

- S-06-EUR 054953-000: połączenie liniowe dwóch kompatybilnych przewodów grzejnych. Tulejki fazowe/PE oraz elementy termokurczliwe są w zestawie; nie jest to kompletny zestaw zasilania i wolnego zakończenia.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePołączenie liniowe, bez końcówki i zasilania | S-06-EUR 054953-000: połączenie liniowe dwóch kompatybilnych przewodów grzejnych. Tulejki fazowe/PE oraz elementy termokurczliwe są w zestawie; nie jest to kompletny zestaw zasilania i wolnego zakończenia. Własna instrukcja komponentu; dobór według zastosowania: s. 1, 2 | 1 zestaw na jedną mufę liniową Dobierz z Interex |
| Przy tym wariancie instalacjiZgodne przewody HWAT i FS-C10-2X | Własna BA dopuszcza HWAT-L/M/R, FS-C10-2X, XL2-ZH, GM-2X/GM2-XT oraz H312/322/612/622. Wiersz zakupowy ograniczono do dokładnych PCN HWAT i FS-C10-2X potwierdzonych w OEM. BTV, QTVR, VPL, HTV ani EM2-XR nie są dopuszczone przez tę BA. Własna instrukcja komponentu; dobór według zastosowania: s. 2 | Metry i właściwe wykonanie według projektu; pomiń kabel, który już masz
|
| WymaganePraska i wykonanie dwóch stron | Dobierz CTL-05 lub CTL-20 do tulejek zgodnie z rysunkami oraz T-100-CT do wskazanej operacji. Przygotuj obie strony według kolejnych rysunków 3–11, zachowując długości i ciągłość PE. Praska i narzędzia nie są automatycznym wyposażeniem zestawu. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | 1 wyposażenie narzędziowe i 1 połączenie Dobierz z Interex |
| Potwierdź z InterexCały obwód i pozostałe wolne końce | Zasilanie i wszystkie wolne końce muszą mieć własny kompatybilny osprzęt zgodny z instrukcją właściwego kabla. Nie dodawaj E-20 uniwersalnie do HWAT lub FS. Skontroluj ciągłość PE, izolację i połączenie przed uruchomieniem. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | Liczba połączeń i końców według rzeczywistej trasy Dobierz z Interex |
Dokładny numer OEM i własna instrukcja (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INST70-S06-ML-2504 · dobór dla SKU 054953-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten zestaw?
| System | zestawy przyłączeniowe, zakończeniowe i połączeniowe Raychem-Chemelex |
|---|---|
| Przewody | FroStop / FS-C, BTV, QTVR, XTV, KTV, XL-Trace, FHT, VPL, HTV lub inne przewody zgodne z kartą katalogową konkretnego zestawu |
| Zastosowanie | wykonanie zasilania, mufy, zakończenia lub przejścia przewodu grzejnego w instalacji |
| Co sprawdzamy | model przewodu, napięcie, środowisko pracy, klasę temperatury, wymagania Ex/ATEX jeśli dotyczy, sposób prowadzenia i instrukcję montażu |
Ważne: Nie każdy zestaw pasuje do każdego przewodu. Dobór robimy po symbolu przewodu i miejscu pracy instalacji.
S-06-EUR - kiedy stosować?
S-06-EUR to zestaw połączeniowy stosowany w systemach przewodów grzejnych Raychem. W danych sklepu powiązany jest z przewodami FroStop oraz GM-2X.
| Element | Stosować z | Uwagi montażowe |
|---|---|---|
| S-06-EUR | FroStop Black - rurociągi / FroStop oraz GM-2X | Zestaw połączeniowy lub naprawczy zależnie od układu instalacji i instrukcji. |
| Dachy i rynny | GM-2X | Połączenia w instalacjach zewnętrznych wymagają poprawnego uszczelnienia i kontroli rezystancji izolacji. |
| Rurociągi | FroStop | Przed montażem sprawdzamy typ kabla i warunki pracy. |
Ważne: Dobór końcowy potwierdzamy pod konkretną instalację: typ przewodu, miejsce montażu, zasilanie, zabezpieczenia, sterowanie, sposób prowadzenia przewodu i wymagania instrukcji producenta.
Obsługiwane przewody:
✅Frostop
✅GM-2X
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji e
elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
