Czy wiesz, że… przewody 10 W/m różnią się budową i długością obwodu?

Czy wiesz, że…
Technika ogrzewania rurociągów
Weryfikacja dokumentacji: 27.10.2026

1. Jak działa przewód samoregulujący?

Dwie równoległe żyły zasilające doprowadzają napięcie na całej długości kabla. Ciepło powstaje przede wszystkim w półprzewodzącej matrycy między żyłami. W zimnym miejscu matryca ma mniejszą rezystancję i oddaje więcej ciepła. Gdy temperatura miejscowo rośnie, jej rezystancja wzrasta, a moc maleje. Odpowiedź jest lokalna: odcinek przy zimnym zaworze może grzać inaczej niż fragment rury w cieplejszym pomieszczeniu.

Taki układ równoległy pozwala docinać kabel w miejscu montażu, w granicach instrukcji i tabel elektrycznych. Nie oznacza dowolnej długości jednego obwodu. Żyły na końcu kabla muszą być rozdzielone i zabezpieczone właściwym zakończeniem — ich zwarcie nie jest sposobem zamknięcia obwodu.

Samoregulacja nie zastępuje sterowania temperaturą. Moc nie spada automatycznie do zera, a temperatura rury zależy także od izolacji, otoczenia i odbioru ciepła. DEVI wprost wymaga ochrony termostatycznej dla swoich przewodów samoregulujących. Sterownik, czujnik, stycznik i zabezpieczenia dobiera się do całego systemu. [D1] [G1]

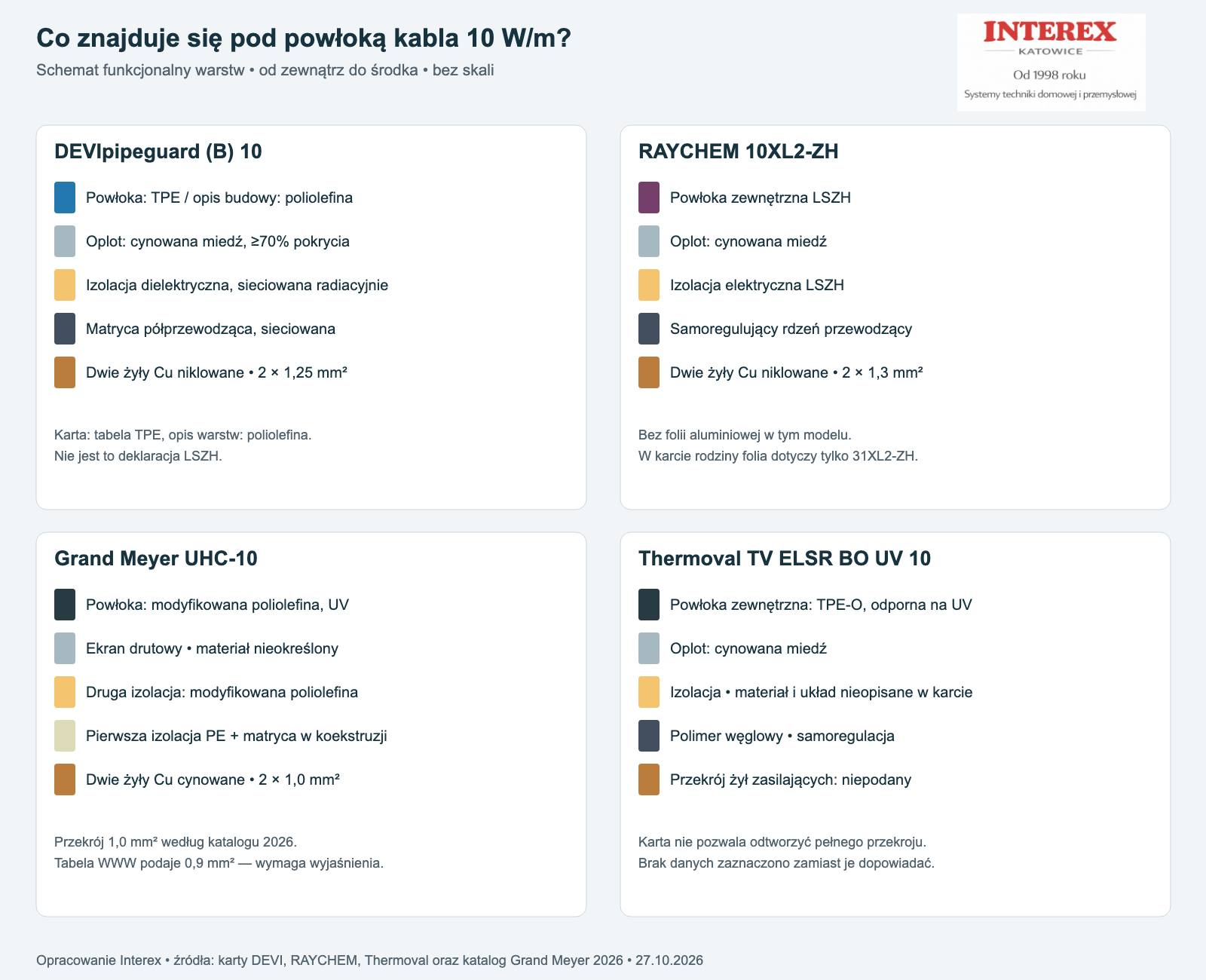

2. Budowa — podobna zasada, różne warstwy

Na telefonie przesuń tabelę w poziomie, aby zobaczyć pozostałe modele.

¹ Katalog Grand Meyer 2026 i opis produktu podają 1,0 mm², natomiast tabela na stronie WWW podaje 0,9 mm². Dla projektu należy potwierdzić parametr konkretnej dostawy. Strona UHC-10 [G2]. ² W jednej karcie DEVI występują oba określenia: TPE w tabeli i poliolefina w opisie budowy. Nie wyciągamy z tego deklaracji LSZH.

3. Parametry cieplne, mechaniczne i identyfikacja

³ Informacja o UV pochodzi z DesignCenter dla artykułu 98300708 [D4]; nie przenosimy jej bez sprawdzenia na inne odmiany. Wymiary DEVI w tabeli pochodzą z karty rodziny [D1]. Rozbieżne dane katalogowe trzeba wyjaśnić dla zamawianego numeru artykułu.

4. Moc 10 W/m: najpierw bilans strat ciepła

DEVI, Grand Meyer i Thermoval podają 10 W/m przy +10°C. RAYCHEM 10XL2-ZH podaje 10 W/m przy +5°C. Nie są to identyczne punkty charakterystyki. Porównanie wymaga mocy dostępnej przy rzeczywistej temperaturze utrzymywanej rury oraz warunkach pomiaru producenta. Nie wolno porównywać dowolnie parametrów mierzonych w powietrzu, na rurze i w wodzie.

Straty ciepła zależą m.in. od średnicy zewnętrznej rury, grubości i przewodności izolacji, wymaganej temperatury rury, temperatury minimalnej otoczenia, wiatru i zawilgocenia. Zawory, kołnierze, podpory i odgałęzienia zwiększają lokalne zapotrzebowanie lub wymagają dodatkowej długości kabla według instrukcji.

Przykład obliczeniowy, z przyjętymi założeniami: rura o średnicy zewnętrznej 60 mm, izolacja 30 mm, λ = 0,035 W/(m·K), temperatura rury +5°C i otoczenia −20°C. Średnica po izolacji wynosi 120 mm. Model daje około 7,9 W/m; po przyjęciu przykładowego dodatku 20% około 9,5 W/m. Jest to ilustracja samego przewodzenia przez suchą izolację, bez pełnego modelu warunków brzegowych i bez dodatków na armaturę. Dodatek 20% jest założeniem przykładu, a nie uniwersalnym zaleceniem producentów.

Wynik porównuje się z charakterystyką konkretnego kabla przy +5°C, uwzględniając tolerancje i sposób ułożenia. Rury z tworzywa wymagają dodatkowo sprawdzenia dopuszczalnej temperatury materiału i zasad rozprowadzenia ciepła, w tym taśmy aluminiowej, jeżeli przewiduje ją instrukcja. Izolacja termiczna jest częścią systemu ochrony, a nie opcjonalnym dodatkiem. Wytyczne projektowe DEVI [D3]

5. Dopuszczalne długości obwodów — temperatura rozruchu ma znaczenie

Zimna matryca pobiera większy prąd niż nagrzana. Dlatego o długości sekcji nie decyduje wyłącznie iloczyn metrów i mocy nominalnej. Poniższe wartości są przepisane z tabel producentów dla wskazanych modeli. Temperatura załączenia to temperatura kabla przy rozruchu, także po zaniku zasilania i wychłodzeniu instalacji. Nie jest to nastawa termostatu.

DEVIpipeguard (B) 10 — wyłączniki o charakterystyce C

Wartości w metrach. Zwiększenie zabezpieczenia nie usuwa limitu 202 m z tej tabeli. Źródło: karta, s. 2.

RAYCHEM 10XL2-ZH — wyłączniki o charakterystyce C

Ważny warunek producenta: przy montażu XL-Trace na metalowej rurze z taśmą ATE-180 dopuszczalne długości będą mniejsze. Wymagane potwierdzenie doboru przez Chemelex. Źródło: karta, s. 3.

Grand Meyer UHC-10 — wyłączniki o charakterystyce C

Wartości w metrach; katalog wskazuje wyłączniki typu C według IEC 60898-1. Dla odgałęzień liczy się suma długości kabli podłączonych równolegle. Źródło: katalog 2026, s. 19.

Thermoval TV ELSR BO UV 10 — charakterystyka wyłącznika niepodana

Wartości w metrach, odczytane z graficznej tabeli w karcie. Nie przypisujemy im automatycznie charakterystyki C. Przed porównaniem wykonawczym trzeba uzyskać to potwierdzenie od Thermoval. Źródło: karta produktu.

6. Co to oznacza przy zamówieniu 600 m?

600 m na zamówieniu nie oznacza obwodu grzejnego o długości 600 m. Bęben 800 m DEVI jest opakowaniem handlowym; tabela tej rodziny dopuszcza maksymalnie 202 m w jednej sekcji w wymienionych warunkach. Najpierw ustala się podział tras i warunki startu, następnie liczbę przyłączy, zakończeń i aparatów.

Obliczenie pomocnicze: liczba sekcji ≥ zaokrąglenie w górę z (łączna długość / limit tabeli). Wartości dotyczą wyłącznie warunków zestawienia i nie stanowią projektu wykonawczego. W rzeczywistym układzie liczba sekcji może wzrosnąć przez geometrię tras, dodatki długości na armaturę, warunki podłączeń i korekty producenta.

Dla DEVI karta wymaga RCD 30 mA i maksymalnie 500 m przewodu samoregulującego na jeden RCD. Przy 600 m oznacza to co najmniej dwa oddzielnie chronione zakresy, nawet gdy podział na wyłączniki nadprądowe spełnia już tabelę. Nie przenosimy limitu 500 m na pozostałe marki — ich ochronę różnicowoprądową dobiera się według właściwych instrukcji i projektu. [D1]

Uproszczone 600 m × 10 W/m = 6 kW, czyli około 26,1 A przy 230 V, opisuje tylko nominalny punkt pracy i założenie obciążenia rezystancyjnego. Nie przedstawia prądu zimnego rozruchu, nie uwzględnia zakresu mocy DEVI i nie wystarcza do doboru zabezpieczeń, stycznika ani jednego zasilania.

7. Montaż, osprzęt i diagnostyka

1. Przed montażem: sprawdzić oznaczenia, długość, stan powłoki, dokumentację i plan sekcji. Potwierdzić temperaturę montażu, która dla DEVI wynosi co najmniej −5°C.
2. Przed zakryciem izolacją: wykonać oględziny i pomiary wymagane przez producenta, w tym ciągłość ochrony PE i rezystancję izolacji. Napięcie próby, czas oraz próg zaliczenia pobiera się z właściwej instrukcji — nie stosuje jednej wartości do wszystkich marek.
3. Po izolowaniu: powtórzyć wymagane pomiary, sprawdzić czujnik, termostat, aparaty i RCD. Zapisać długości sekcji, temperaturę kabla podczas testu, wyniki i użyte przyrządy.
4. Przy uruchomieniu: oceniać prąd z uwzględnieniem czasu od załączenia i temperatury. Pojedynczy pomiar omomierzem nie potwierdza katalogowej mocy samoregulującej matrycy.
5. Gdy wybija zabezpieczenie: sprawdzić osobno prąd zimnego startu, przekroczoną długość i niewłaściwy aparat oraz upływność, zawilgocenie zakończeń i uszkodzenie powłoki. Dobierać rozwiązanie po diagnozie; wymiana wyłącznika na większy nie usuwa przyczyny.

8. Kiedy zamiennik jest technicznie uzasadniony?

Gdy potwierdzono jednocześnie bilans cieplny, charakterystykę mocy przy temperaturze rury, dopuszczalną ekspozycję, warunki środowiskowe, długości sekcji, osprzęt i ochronę elektryczną. Żaden z trzech kandydatów nie jest automatycznym zamiennikiem 1:1 we wszystkich instalacjach DEVI.

• RAYCHEM 10XL2-ZH: ma udokumentowane LSZH, minimalny promień gięcia 10 mm i dopuszczenie okresowej ekspozycji 85°C także z zasilaniem. Moc odnosi się do +5°C, a przy starcie −20°C limit C16 wynosi 97 m przed szczególnymi korektami montażowymi.
• Grand Meyer UHC-10: katalog opisuje dwie wewnętrzne warstwy izolacji i powłokę UV. Dla C16 przy −20°C podaje 108 m. Przed dostawą wymaga wyjaśnienia rozbieżności przekroju żył 1,0/0,9 mm².
• Thermoval TV ELSR BO UV 10: ma powłokę TPE-O, oplot z cynowanej miedzi i deklarację 10 W/m przy +10°C. Do pełnego doboru trzeba uzupełnić charakterystykę zabezpieczenia z tabeli, przekrój żył, warunek ekspozycji 85°C oraz minimalną temperaturę montażu.
• DEVIpipeguard (B) 10: pozostaje punktem odniesienia z własną tabelą długości, zakresem mocy 10–15 W/m przy +10°C i limitem 500 m/RCD. Jego danych nie należy przenosić na inne wersje DEVI.

9. Inny RAYCHEM: BTV oraz BSA — co rzeczywiście można porównać?

3BTV2-CR i 3BTV2-CT to warianty najbliższe rozpatrywanej klasie mocy, ale mają 9 W/m przy +10°C, podczas gdy DEVI deklaruje 10 W/m i zakres 10–15 W/m. Nie zatwierdzamy ich jako zamiennika 1:1 bez bilansu cieplnego. Jeżeli wymaganej mocy nie zapewnia 3BTV, można rozpatrzyć 5BTV2-CR/CT — karta podaje 16 W/m przy +10°C — po sprawdzeniu dopuszczalnej temperatury rury, izolacji, sterowania i nowego podziału obwodów. [R2]

Cyfry w symbolu BTV nie oznaczają bezpośrednio W/m. W aktualnej karcie: 3BTV = 9 W/m, 5BTV = 16 W/m, 8BTV = 25 W/m, 10BTV = 29 W/m przy +10°C. Dlatego wybór „10BTV zamiast DEVI 10” na podstawie samej nazwy prowadzi do innej klasy mocy. Końcówka CR lub CT opisuje powłokę i odporność chemiczną, nie zmianę nominalnej mocy pomiędzy tymi dwiema odmianami.

Dane BTV na podstawie karty EN-2504. Polska wersja opisuje temperatury przy zasilaniu; angielska podaje jawnie „power on/off”. Dla BSA użyto karty EN-2504. Promień gięcia BTV zależy od temperatury kabla: −60°C ≤ T < −20°C: 35 mm; −20°C ≤ T < −10°C: 30 mm; −10°C ≤ T < 0°C: 25 mm; 0°C ≤ T < +10°C: 20 mm; T ≥ +10°C: 12 mm.

Długości sekcji BTV i BSA przy wyłącznikach typu C

Wartości producenta służą do oszacowania długości; dobór końcowy w TraceCalc lub z potwierdzeniem Chemelex. Przy 600 m i rozruchu −20°C z C16 dolna granica wynosi: 3BTV — 4 sekcje, 5BTV — 6 sekcji, 3BSA — 5 sekcji. Liczby nie zatwierdzają pokrycia strat ciepła. Sterowanie, RCD i zasilanie pozostają częścią doboru całej instalacji.

10. Symulacja cenowa: zakup 600 m w cenach katalogowych

Porównujemy kwoty zakupu metrów kabla. Nie jest to porównanie jednakowej ilości dostarczonego ciepła: BTV 3 i BSA mają w kartach 9 W/m przy +10°C, BTV 5 ma 16 W/m, a XL-Trace odnosi 10 W/m do +5°C. Najpierw trzeba zatwierdzić wariant technicznie, a dopiero potem porównywać koszt całego rozwiązania.

Wykres: 600 m kabla netto, skala od zera. Szczegóły źródeł i identyfikacji znajdują się w tabeli.

Wzór: wartość netto = 600 m × cena katalogowa netto za metr; VAT = 23% wartości netto, zaokrąglony do groszy; brutto = netto + VAT. Cena katalogowa nie jest indywidualną ofertą Interex, ceną zakupu po rabacie ani potwierdzeniem dostępności.

Uwaga o zaokrągleniu Thermoval: cennik podaje równolegle 28,46 zł netto i 35,00 zł brutto za metr. W tej symulacji liczymy od ceny netto, więc 600 m daje 21 003,48 zł brutto. Iloczyn 600 × opublikowane 35,00 zł wyniósłby 21 000,00 zł. Różnica 3,48 zł wynika z zaokrąglenia jednostkowych cen w cenniku.

Osobny przykład: kabel Raychem i zestawy przyłączeniowo-zakończeniowe

Przyjęto proste, niezależne sekcje bez trójników, każda z jednym zasilaniem i jednym zakończeniem. Liczba zestawów odpowiada dolnej granicy liczby sekcji dla C16 i startu −20°C. Ceny katalogowe netto: CCE-04-CT — 197,00 zł/szt.; CSE-05-DR — 173,00 zł/szt. CCE-04-CT ma w instrukcji wymienione BTV-CR i BTV-CT; CSE-05-DR jest wskazany w karcie BSA. Ten przykład nie obejmuje instalacji Ex ani potwierdzenia jej osprzętu.

To częściowy koszt materiałów, nie koszt kompletnej instalacji. W szczególności zestaw nie zawiera dowolnej długości przewodu zimnego, sterownika, czujnika, zabezpieczeń i montażu. Rzeczywista topologia, warunki zasilania, prądy upływu i dodatki długości mogą zwiększyć liczbę sekcji oraz koszt. Zestawów różnych marek i rodzin nie traktujemy jako zamiennych.

Źródła aktualizacji technicznej i cen

• [R2] RAYCHEM BTV — EN-2504 oraz wersja PL-2504, s. 1–3: budowa, 9/16/25/29 W/m, CR/CT, limity sekcji i zasady doboru.
• [R3] RAYCHEM BSA — EN-2504, s. 1–3: folia i uziemienie, 9 W/m dla 3BSA2-DR, strefa zwykła i komponenty. [R4] Instrukcja CCE-04-CT Rev. 2: zgodne rodziny kabla i minimalna temperatura montażu zestawu.
• Ceny Raychem: Cennik SHE Chemelex 01/2026 r2, weryfikacja po numerach katalogowych; publiczny dostęp: wyszukiwarka cennika Interex. Dodatkowo cennik IHTS 2026. Opisy mocy w cenniku nie zastępują aktualnej karty technicznej: dla 5BTV opis mówi 15 W/m, karta 16 W/m; dla 3BSA odpowiednio 10 i 9 W/m. Ceny przypisano do zgodnego numeru artykułu.
• Cena Thermoval: Cennik od 1 czerwca 2026 r., PDF s. 22, model TV ELSR BO UV 10, EAN 5901812595461.
• Cena DEVI: Instal-Konsorcjum, DEVIpipeguard 10, 140F8504, oznaczona jako cena katalogowa netto 87,50 zł/m. Źródło dystrybucyjne; nie podaje daty obowiązywania polskiego cennika producenta. Odczyt 27.10.2026.
• Cena Grand Meyer: Megacennik, UHC-10, EAN 4751028124167, dostawca wskazany w bazie: Grand Meyer Sp. z o.o., cena katalogowa 11,50 zł netto/m, aktualizacja rekordu 23.12.2025. To cena katalogowa z bazy branżowej, a nie zweryfikowany cennik producenta 2026. Aktualność należy potwierdzić przed ofertą.

Dokumentacja i sposób weryfikacji

Stan sprawdzenia: 27.10.2026. Dane liczbowe pochodzą z dokumentów producentów. Obliczenia strat ciepła i podziału 600 m są własnymi przykładami Interex, z założeniami podanymi w tekście. Ceny katalogowe i symulację zakupu dodano w rozdziale 10; bieżące stany magazynowe nie są przedmiotem porównania.

1. [D1] DEVIpipeguard (B) 10/25/33 — karta techniczna, s. 1–2. W pobranym dokumencie rewizja AI164886464901en-010310; adres pliku zawiera starszy numer 010307. Źródło budowy, parametrów i tabeli długości.
2. [D2] DEVI — instrukcja przewodów samoregulujących, AN384935621519en-010101. Montaż, ochrona i kontrole.
3. [D3] DEVI — Pipe Heating, Application Manual, AB213486470193en-010104. Zasady doboru i ogrzewania rur.
4. [D4] Danfoss DesignCenter — DEVIpipeguard (B) 10, artykuł 98300708. Weryfikacja wariantu i deklaracji UV.
5. [R1] RAYCHEM XL-Trace LSZH — karta techniczna, RAYCHEM-DS-EU0628-XLTraceLSZH-EN-2504, s. 1–3. W porównaniu wyłącznie 10XL2-ZH, P000002113.
6. [G1] Grand Meyer — katalog 2026, s. 18–19: UHC-10, budowa i tabela obwodów. [G2] Oficjalna strona UHC-10: odnotowana rozbieżność przekroju 0,9/1,0 mm². Katalog podaje nietypową grubość izolacji 20 cm przy opisie pomiaru charakterystyki; nie zastępujemy jej domyślnie wartością 20 mm i nie wykorzystujemy do wspólnego wykresu porównawczego.
7. [T1] Thermoval — karta TV ELSR BO UV 10, 1 strona, w tym graficzna tabela maksymalnych długości. [T2] Oficjalna strona modelu; [T3] Instrukcja systemów przeciwoblodzeniowych Thermoval. Dane dla innych mocy i odmian nie są przenoszone do tabeli tego modelu.
