Przykład kalkulacyjny · stan cen 23.10.2026
Przyłącze kanalizacji przy kontenerze biurowym może zamarznąć mimo zamontowania przewodu grzejnego. O wyniku decydują straty ciepła, ciągłość izolacji, pogoda oraz właściwy montaż. Pokazujemy dobór dla przykładowej rury około Ø120 mm i trasy 4 m: przewód RAYCHEM, sterowanie, izolacja 40 mm, płaszcz oraz pełna kalkulacja materiałów i pracy.
Wyślij wymiary i zapytaj o zamówienie
1. Co trzeba ustalić przed doborem ogrzewania rury?
Dla tego przykładu przyjmujemy średnicę zewnętrzną rury 120 mm, długość chronionej trasy 4 m oraz temperaturę powierzchni rury +5°C. Liczymy dla otoczenia −20°C i sprawdzamy wariant −25°C. W praktyce typową średnicę 110 lub 125 mm trzeba odczytać z oznaczenia lub zmierzyć — przybliżony wymiar ze zdjęcia nie zastępuje obmiaru.
Długość przewodu grzejnego i długość rury są różnymi wielkościami. W kosztorysie przyjmujemy 4,5 m przewodu na 4 m trasy: 0,5 m stanowi wstępną rezerwę na przyłącze i dopasowanie przebiegu. Ilość potrzebną na kielichy, kolana, wejście w grunt i przejścia potwierdzamy przed przycięciem. Odcinek zasilający 3,5 m pozostaje zimny i nie ogrzewa kanalizacji.
2. Ile ciepła traci rura i jaką izolację proponujemy?
Do porównania przyjęto suchą izolację o λ = 0,036 W/(m·K), współczynnik oddawania ciepła na zewnątrz h = 25 W/(m²·K) i rezerwę projektową 30%. Wyniki dotyczą 4 m trasy i ustalonej temperatury rury +5°C.
| Grubość izolacji | Straty przy −20°C | Straty przy −25°C | Przy −25°C z rezerwą 30% |
|---|---|---|---|
| 19 mm | 77,11 W | 92,53 W | 120,30 W |
| 25 mm | 61,93 W | 74,31 W | 96,61 W |
| 32 mm | 51,05 W | 61,26 W | 79,64 W |
| 40 mm | 43,07 W | 51,68 W | 67,18 W |
| 50 mm | 36,53 W | 43,83 W | 56,98 W |

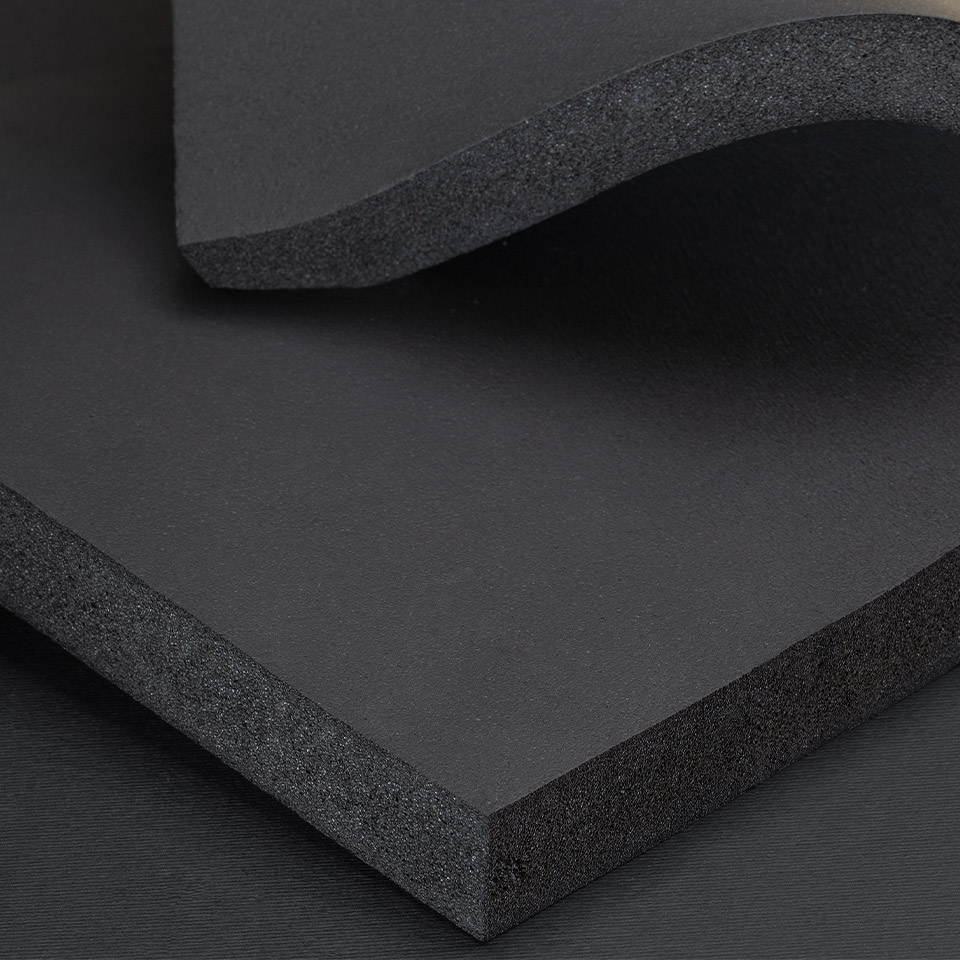

Dla warstwy 40 mm i rury Ø120 mm powierzchnia rozwinięcia po środku grubości izolacji wynosi około 2,01 m². Z zapasem 25% wychodzi około 2,51 m²; do kalkulacji przyjęto komplet 2,6 m². Kielichy, nietypowe kolana i sposób rozkroju mogą zmienić ilość. Połączenia trzeba szczelnie skleić, a przy 40 mm nie opierać trwałości montażu wyłącznie na warstwie samoprzylepnej.
Na zewnątrz zalecamy płaszcz ochronny. Zabezpiecza izolację przed wodą, UV i uszkodzeniami. Dla prostego odcinka Ø120 mm z 40 mm izolacji średnica zewnętrzna wynosi około 200 mm; w kalkulacji płaszcza przyjęto około Ø210 mm z miejscem na dopasowanie. Na kielichach wymagany wymiar może być większy. Płaszcz nie zastępuje izolacji.
Metoda obliczenia i ograniczenia
q = (Tr − Ta) / [ln((d + 2s)/d)/(2πλ) + 1/(hπ(d + 2s))]; Q = q × L. d oznacza średnicę zewnętrzną rury, s grubość izolacji, L długość trasy. Przyjęto temperaturę zewnętrznej powierzchni rury, więc pominięto opór ścianki i przejmowania ciepła od środka. Rezerwa 30% jest przyjęciem kalkulacyjnym, nie pomiarem rzeczywistych mostków cieplnych. Dla porównania grubości użyto tej samej λ; w projekcie stosuje się parametr wybranego wyrobu. Wynik nie obejmuje rozmrażania zatoru, przeciwspadków, robót ziemnych ani obliczeń dla mokrej izolacji. To obliczenia wstępne Interex, nie gotowy raport programu projektowego producenta.
3. Proponowany system RAYCHEM — przewód, czujnik i przyłącze
- RAYCHEM 26XL2-ZH, PCN P000002115: 26 W/m przy +5°C, 230 V, przewód samoregulujący do ochrony rurociągów.
- RAYCHEM AT-TS-13: czujnik na reprezentatywnym zimnym odcinku rury, poza bezpośrednim wpływem przewodu grzejnego. Nastawa wyjściowa w przykładzie +5°C, do sprawdzenia podczas uruchomienia.
- RayClic-CE-02: przyłącze z własnym przewodem zimnym 1,5 m i zakończeniem. Zaplanować suche, dostępne miejsce i sprawdzić rzeczywistą odległość od termostatu.
- Taśma aluminiowa ATE-180: rozprowadzanie ciepła i mocowanie na rurze z tworzywa według dokumentacji systemu.
4. Instalujemy liniowo, bez owijania rury spiralą
W tej propozycji przewód prowadzimy wzdłuż rury, bez owijania spiralnego. Na poziomym rurociągu wybieramy dolną ćwiartkę obwodu, około godziny 5 lub 7, zgodnie z instrukcją systemu. Przewód leży na zewnętrznej powierzchni rury pod izolacją; nie wkładamy go do światła kanalizacji.
Jeżeli ostateczne obliczenia wykażą większe zapotrzebowanie, stosujemy dwa równoległe przebiegi. Na 4 m trasy potrzeba wtedy około 8 m kabla plus zapasy. W wariancie C kosztorysu przyjęto jeden ciągły przewód ułożony tam i z powrotem, łącznie 8,5 m. Nie jest to układ z niezależną rezerwą zasilania. Dwa odrębne obwody wymagałyby innej kompletacji i osobnej wyceny.
Izolacja musi obejmować całą chronioną trasę, także kolana, kielichy i przejścia przez ścianę lub podłogę. Przed izolowaniem i po montażu wykonujemy sprawdzenia oraz pomiary wymagane dokumentacją. Wymagane są sprawny PE, RCD 30 mA i zabezpieczenie nadprądowe dobrane do obwodu oraz prądu rozruchowego. Samoregulacja nie zastępuje doboru zabezpieczeń i sterowania.
Przyłącze wody oceniamy osobno: model istniejącego przewodu, armaturę, długość trasy i stan izolacji. Zabezpieczenie kanalizacji nie obejmuje automatycznie modernizacji wody. Ogrzewanie nie usuwa przyczyny zastoin wywołanych nieprawidłowym spadkiem.
5. Materiały — dokładna kalkulacja
Ceny w złotych, VAT 23%. Przewód i termostat przyjęto według sklepu .com; dla właściwego CE-02 uwzględniono bieżącą cenę bazową 508,50 zł netto. Pozycje oznaczone jako rezerwa kosztowa wymagają potwierdzenia specyfikacji. Wszystkie linki prowadzą do sklepu Interex .com.
| Produkt / zakres | Ilość | Podstawa netto | Wartość netto | Brutto |
|---|---|---|---|---|
| RAYCHEM 26XL2-ZH — przewód 26 W/m | 4,5 m | 136,00 zł/m | 612,00 | 752,76 |
| RAYCHEM AT-TS-13 z czujnikiem | 1 szt. | 879,00 zł | 879,00 | 1 081,17 |
| RAYCHEM RayClic-CE-02, PCN 235422-000 | 1 kpl. | 508,50 zł | 508,50 | 625,46 |
| RAYCHEM ATE-180 — zużycie do montażu | 10 m | rozliczenie zużycia | 65,82 | 80,96 |
| Izolacja kauczukowa 40 mm — komplet 2,6 m² | 1 kpl. | 875,43 zł | 875,43 | 1 076,78 |
| Przewód zimny 3,5 m z dobieranym osprzętem | 1 kpl. | rezerwa kosztowa | 60,00 | 73,80 |
| Klej, uszczelnienia, drobne mocowania i oznaczenia | 1 kpl. | rezerwa kosztowa | 120,00 | 147,60 |
| Suma materiałów — jeden przebieg, izolacja 40 mm | 3 120,75 | 3 838,52 | ||
| Płaszcz aluminiowy 0,6 mm — 4 m i rezerwa na 2 kształtki | 1 kpl. | po obmiarze | 736,04 | 905,33 |
| Materiały z płaszczem — wariant dla odcinka zewnętrznego | 3 856,79 | 4 743,85 | ||
Taśmę w kosztorysie montażowym rozliczono według zużycia 10 m z rolki 55 m. Przy samodzielnym zakupie całej rolki cena wynosi 362,00 zł netto i zwiększa sumę materiałów o 296,18 zł netto. Izolację przyjęto jako komplet 2,6 m² po obmiarze. Nie należy równocześnie doliczać ponownie tych samych materiałów z pełnych opakowań.
Płaszcz — co zawiera przyjęty budżet?
Odcinki proste: 4 × 127,86 zł netto = 511,44 zł netto. Rezerwa na kształtki: 2 × 112,30 zł netto = 224,60 zł netto. Łącznie 736,04 zł netto. Wstępne średnice około Ø210 mm, kąty i ilości nie są jeszcze obmiarem wykonawczym; kielichy i konkretne kolana mogą zmienić komplet.
6. Pełne warianty kosztów: materiały, robocizna i dojazd
Do porównania przyjęto stawkę kalkulacyjną 150 zł netto za roboczogodzinę. Czas obejmuje przygotowanie, liniowy montaż, przyłącza, czujnik, izolowanie oraz sprawdzenia i uruchomienie. Dla wariantów z płaszczem doliczono jego dopasowanie. Roboczogodzina oznacza pracę jednej osoby, nie godzinę trwania wizyty niezależnie od liczby monterów.
| Wariant | Materiały netto | Praca / netto | Dojazd / netto | Razem netto | Razem brutto |
|---|---|---|---|---|---|
| A — miejsce suche i osłonięte | 3 120,75 | 6–8 rbg 900,00–1 200,00 | 100,00–250,00 | 4 120,75–4 570,75 | 5 068,52–5 622,02 |
| B — na zewnątrz, z płaszczem | 3 856,79 | 8–10 rbg 1 200,00–1 500,00 | 100,00–250,00 | 5 156,79–5 606,79 | 6 342,85–6 896,35 |
| C — dwa przebiegi i płaszcz, jeśli potrzebne | 4 466,61 | 10–12 rbg 1 500,00–1 800,00 | 100,00–250,00 | 6 066,61–6 516,61 | 7 461,93–8 015,43 |
Wariant A dotyczy miejsca suchego, osłoniętego przed opadami, UV i uszkodzeniami. Wariant B jest propozycją dla zewnętrznego odcinka przy kontenerze. Wariant C rozważamy dopiero po potwierdzeniu większych strat — sam fakt istnienia tej opcji nie oznacza potrzeby jej montażu. Do wariantu C doliczono 4 m przewodu i kolejne 10 m zużycia ATE-180, łącznie 609,82 zł netto materiałów.
7. Pobór energii, termin i przygotowanie oferty
Moc katalogowa przewodu nie oznacza jednakowego zużycia przez całą dobę. Samoregulacja zmienia moc, termostat załącza ogrzewanie według temperatury, a cieplejsze ścieki i pogoda wpływają na czas pracy. Koszt eksploatacji liczy się z rzeczywistej energii: kWh × cena energii w danej umowie. W tym przykładzie nie deklarujemy rocznego rachunku bez profilu temperatur i użytkowania.
Termin materiałów i montażu potwierdzamy po sprawdzeniu kompletacji, dostępności i wymiarów płaszcza. Pozycje do zapytania nie oznaczają potwierdzonego fizycznego zapasu. Indywidualna oferta oraz pro forma będą zawierały ostateczny zakres, cenę, warunki płatności i termin realizacji.
8. Jak zamówić lub wysłać wiadomość do Interex?
Zapytaj o dobór i zamówienieZobacz izolacje do ogrzewania rur
- Otwórz formularz i wpisz temat: „Ochrona kanalizacji kontenera RAYCHEM — wariant A, B lub C”. Gdy nie wiesz, który wariant wybrać, wpisz „proszę o dobór”.
- Podaj rzeczywistą średnicę zewnętrzną i materiał rury, długość całej trasy narażonej na mróz, liczbę kolan i kielichów oraz odcinki w ziemi i wewnątrz.
- Dodaj zdjęcia z wymiarami, miejscowość, opis dostępu i informację o istniejącej izolacji. Podaj odległość od gniazda do termostatu i od termostatu do początku grzania.
- Napisz, czy zamawiasz materiały do samodzielnego montażu, czy dostawę z montażem Interex. Dane do faktury i adres dostawy przekazuj w formularzu, nie publicznie.
- Interex potwierdzi dobór, kompletację, cenę i termin. Po akceptacji otrzymasz warunki zamówienia oraz, jeżeli będzie potrzebna, pro formę.
Dokumentacja do sprawdzenia doboru
- RAYCHEM XL-Trace LSZH — oryginalna karta producenta
- RAYCHEM AT-TS-13 / AT-TS-14 — oryginalna karta producenta
- RAYCHEM — instrukcja instalacji i konserwacji ogrzewania rur
- Izolacja kauczukowa 40 mm — zakres kompletacji i dane
Opracowanie i obliczenia: Interex Katowice. Dokumenty producenta zachowano bez zmian. Fotografie katalogowe przedstawiają produkty i rodzinę materiałów. Artykuł nie zawiera danych klienta, numeru telefonu klienta, adresu instalacji ani informacji o dostawcach izolacji.
