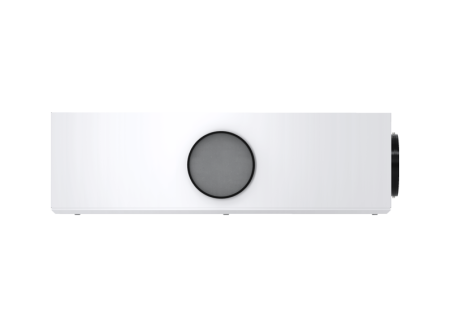

VRL-C 870 D Trend - decentralne urządzenie wentylacyjne 870 Trend z przyłączem kanału - Stiebel Eltron

Centrala ma elektryczne podgrzewanie wstępne oraz pierwsze filtry wywiewu M5 i nawiewu F7. Moc nagrzewnicy wstępnej tego wariantu: 1500 W. Nie dokupuj nowego kompletu filtrów ani uniwersalnej nagrzewnicy jako obowiązkowego wyposażenia.

1 wyposażona centrala; po 1 filtrze obu torów

Wbudowana pompa kondensatu, wąż długości 3 m/Ø7 mm i kabel z wtyczką z PE długości 3 m są wyposażeniem centrali. Dodatkowa pompa i drugi taki sam kabel nie są zwykłym wymaganym zakupem.

1 pompa w centrali, wąż 3 m i przewód 3 m

Montaż wewnętrzny, poziomo, w pomieszczeniu 12–40°C bez mrozu. Masa 140 kg; sprawdź strop i obciążenie każdego punktu. Rysunek wymaga ≥20 mm od stropu, ≥40 mm z tyłu, ≥400/500 mm po odpowiednich stronach i ≥2000 mm do podłogi. Zostaw miejsce na opadanie pokrywy oraz obsługę skrzynki.

1 zweryfikowane miejsce i układ zawieszenia

Wariant z szynami Z ma odstęp 20 mm od stropu. Wybierz dokładny system 237672 dla 870. Instrukcja pokazuje 2 szyny przy urządzeniu i 2 pod stropem, z taśmą jako wibroizolacją. Sprawdź rzeczywistą zawartość sprzedawanego zestawu; dobierz kotwy do podłoża i wykorzystaj wszystkie otwory.

Wybrać Z albo C; liczba zestawów po sprawdzeniu składu, nie 4 automatyczne zakupy

• LTM dezent 600/800 Z-PSS - system szyn profilowych do montażu - Stiebel EltronKod sklepu: 237672

237673 jest alternatywą szyn Z w dokładnym wykazie. Schemat wymaga szyn pod stropem, prętów M8, kątowników, tłumików drgań, podkładek i podwójnych nakrętek; po poziomowaniu zakontrować. Wycięcia sufitu podwieszanego muszą umożliwiać ruch bez przenoszenia drgań. Skład i długości prętów ustalić dla dostawy i projektu.

Wybrać C albo Z; układ i elementy według rysunku i wysokości

• LTM dezent C-PSS - system szyn profilowych do montażu - Stiebel EltronKod sklepu: 237673

Model D ma króćce nawiewu i wywiewu Ø315 mm, oprócz czerpni i wyrzutni. Potrzebne kanały do projektowanych punktów, rozdzielacze, kształtki, zawory/anemostaty, izolacja i rewizje. Sufit podwieszany poniżej tych przyłączy. Kratka z modelu G nie zastępuje tej sieci. Nie podłączaj okapu ani suszarki wywiewnej.

4 przyłącza; długości i punkty według projektu

Dwa zewnętrzne króćce mają Ø315 mm. Dla bezpośredniego montażu przy ścianie otwory Ø400 mm, rozstaw osi 1195 mm; przy szynach Z oś od stropu 283 mm. Wariant C zależy od podwieszenia. Przepusty pełnej długości ściany, spadek na zewnątrz 2% według rysunku, wystawanie rury od wnętrza 30 mm. Izolacja i szczelność według ściany; dalsze kanały również ze spadkiem.

2 właściwe przepusty; wymiary według wybranego zawieszenia

Dla 870 dokładny wykaz wskazuje BA VA410 B/237629 albo W/237633. Pokrywa, rama z okapnikiem, ochrona przed ptakami i taśma uszczelniająca zabezpieczają zakończenie i elewację. Osłony 320 nie są osłonami 410. Dla każdego faktycznego przepustu wybierz właściwą pokrywę; nie oba kolory równocześnie.

2 zakończenia przy standardowych 2 przepustach; ilość jednostek zakupu według zawartości oferty

• LTM dezent BA VA 410 B - pokrywa zewnętrzna przyłącza ściennego - Stiebel EltronKod sklepu: 237629
• LTM dezent BA VA 410 W - pokrywa zewnętrzna przyłącza ściennego - Stiebel EltronKod sklepu: 237633

Dokładny wykaz 204135 dopuszcza 237634 / LTM dezent ULB-90. To wariant układu montażu, nie obowiązkowe kolano dla każdego urządzenia. Osobnej instrukcji i dokładnej zawartości zestawu nie potwierdzono; Interex sprawdzi prowadzenie, mocowania i dostęp serwisowy przed zakupem.

Tylko jeśli wybrany układ wymaga ULB; ilość po potwierdzeniu rysunku

• LTM dezent ULB-90 - kolano zmieniające kierunek / element montażowy - Stiebel EltronKod sklepu: 237634

Pompa ma maks. wysokość podnoszenia około 4 m. Wąż Ø7 mm z dostawy układać bez zagięć, ze spadkiem ≥10% w odcinku odpływowym. Końcówka ma swobodnie uchodzić otwartym wyjściem powyżej urządzenia albo przechodzić tam w większy przewód. Nie przenoś syfonu ≥80 mm z LWZ-W na ten fabryczny układ pompowy. Podczas uruchomienia test pompy przez wlanie około 1 l wody do wanny zgodnie z protokołem; sprawdź szczelność i drożność.

1 przygotowana trasa odpływu; wąż i pompa dostarczane

Wąż można przeprowadzić tyłem albo w wyrzutni na elewację; nie odprowadzać nim kondensatu, jeśli wyrzutnia jest na dachu. Sprawdź fasadę i oblodzenie otoczenia. Kondensat powstający w samych kanałach nie może spływać do centrali; w razie potrzeby własny odpływ kanału z odpowiednim syfonem.

Tylko wybrany wariant odpływu i odcinki wymagające odwodnienia

230 V, 1/N/PE, 50 Hz, zabezpieczenie 16 A; maks. pobór 1850 W według dokładnej tabeli. RCD typu A lub B reagujący na prądy impulsowe według instrukcji. Gniazdo z PE i odłączenie; przy stałym podłączeniu rozłączanie wszystkich biegunów ≥3 mm. Nie podawać napięcia sieci na wejścia czujników.

1 obwód dobrany do tabliczki, osprzętu i instalacji

204144 jest wymagany w dokładnym wykazie. Panel ścienny ma obudowę natynkową i przewód modułowy 15 m według rozdziału wymaganego osprzętu. RJ12/6/6, minimum 6 żył; przewód dostarczany 15 m, alternatywy ekranowane do 200 m według tabeli. Nie dokupuj kolejnej puszki natynkowej jako obowiązkowej bez sprawdzenia kompletu sterownika.

1 panel dla pojedynczego urządzenia; w zaprojektowanej sieci panel może obsługiwać do 20 urządzeń

• ZVRL-C CU - cyfrowy sterownik VRL-C z obsługą wielu urządzeń i funkcjami nadzoru - Stiebel Eltron — ZVRL-C CUKod sklepu: 204144

Panel może obsługiwać do 20 urządzeń według karty producenta. Połączenia J4+J5 łącznie do 500 m przy kablach ekranowanych, odgałęzienia nie dłuższe niż 5 m; J5 według rysunku sieci i tabeli kabli. Nadaj jednostkom różne adresy 1–20; w Liczba urz / Zezw. urządz. wybierz rzeczywiście połączone jednostki. Panel bez wskazania adresuje się na 21 zgodnie z instrukcją uruchomienia. Typ, przebieg i parametry sieci wymagają projektu. Jeden sterownik na 20 urządzeń nie jest regułą ilości dla każdego budynku.

Tylko sieć wielu urządzeń; przewody i panele według zaprojektowanej topologii

Dokładny wykaz potwierdza 237649 CO2 i 237658 VOC. Wybierz potrzebny rodzaj pomiaru, nie automatycznie oba. Czujnik montować poza strumieniem nawiewu i daleko od okien/drzwi zewnętrznych. Schemat VRL-C przewiduje zasilanie 24 VAC i sygnał 0–10 V na odpowiednim wejściu; własną instrukcję wybranej rewizji czujnika oraz nastawy trzeba potwierdzić.

Wybrany czujnik i przewód; liczba według pomieszczeń i sterowania

• LTM dezent CO2 - czujnik CO2 do wentylacji zależnej od potrzeb - Stiebel EltronKod sklepu: 237649
• LTM dezent VOC - Stiebel EltronKod sklepu: 237658

237659 jest opcją dokładnego wykazu. Schemat VRL-C wskazuje czujnik PIR z 24 VAC i stykiem C/NO do wejścia, a nie czujnik 230 V na wejściu regulatora. Miejsce i czas działania zależą od pomieszczenia. Osobnej pełnej instrukcji tego BWM nie znaleziono; przed montażem potwierdzić dokładną rewizję i przewód.

Tylko wybrana funkcja obecności; ilość według obszaru działania

• LTM dezent BWM - czujnik ruchu do sterowania wentylacją - Stiebel EltronKod sklepu: 237659

236674 jest w dokładnym wykazie. Zakres progu 30–90% wilgotności, różnica przełączania 6% według tabeli komponentu. Dla VRL-C użyj własnego schematu: styk czujnika na wejściu B6/masie, nie schematu modułu LWE40. Typ styku i działanie skonfigurować po montażu.

Wybrany higrostat i przewód; bez drugiego obowiązkowego sterownika

• ZLWE HUMIDITY - czujnik wilgotności do wentylacji zależnej od potrzeb - Stiebel EltronKod sklepu: 236674

Dokładny wykaz potwierdza 237646 BACnet Web/Ethernet i 237648 Modbus RS485 IF. Są alternatywami zależnymi od protokołu projektu, nie całym wymaganym pakietem. Osobnych pełnych instrukcji tych modułów nie znaleziono; przed zakupem potwierdzić sterownik, firmware, funkcje i okablowanie konkretnej karty. Instrukcja uruchomienia wymaga wyboru Protokół GLT; dla Modbus RTU również prędkości, StopBit, Parity i adresu. Karta rozszerzeń I/O i interfejs protokołu nie są tym samym elementem.

1 właściwy interfejs tylko przy wybranym i potwierdzonym BMS

• LTM dezent BACnet Web - Ethernet - interfejs BACnet Web / Ethernet do BMS - Stiebel EltronKod sklepu: 237646
• LTM dezent Modbus RS 485 IF - Stiebel EltronKod sklepu: 237648

237644 znajduje się w dokładnym wykazie jako opcja. Wymagany panel ma według instrukcji obudowę natynkową; APD nie dolicza się drugi raz bez sprawdzenia składu dostawy. Osobnej instrukcji tego elementu nie potwierdzono.

Tylko brakujący wybrany element obudowy po sprawdzeniu dostawy

• LTM dezent APD BT - puszka natynkowa na panel obsługowy - Stiebel EltronKod sklepu: 237644

Jeśli działa palenisko zależne od powietrza pomieszczenia, projekt musi zapewnić brak cofania spalin i dopływ powietrza. Ewentualny układ bezpieczeństwa przerywa zasilanie urządzenia. Nie zastępuje go czujnik CO2 ani regulacja wentylacji. Wynik kontroli zapisać przy uruchomieniu.

Tylko dla instalacji wymagającej zabezpieczenia paleniska

Dokładny wykaz potwierdza FMK 206202 (2 szt.) albo 206203 (10 szt.) dla 870. To oryginalne filtry M5/ePM10 ≥50% wywiewu. W centrali pracuje 1 filtr tego toru; wybierz pakiet potrzebny do wymian, nie oba naraz.

1 wkład wywiewu przy wymianie; jednostka zakupu według oferty

• FMK M5-2 ABL dez. 800/870 - STIEBEL ELTRONKod sklepu: 206202
• FMK M5-10 ABL dez. 800/870 - STIEBEL ELTRONKod sklepu: 206203

Dokładny wykaz potwierdza FMK 206204 (2 szt.) albo 206205 (10 szt.) dla 870. F7/ePM1 ≥50% dotyczy nawiewu. Pakiet nie oznacza liczby filtrów pracujących równocześnie; w tym torze jest 1.

1 wkład nawiewu przy wymianie; jednostka zakupu według oferty

• FMK F7-2 ZUL dez. 800/870 - STIEBEL ELTRONKod sklepu: 206204
• FMK F7-10 ZUL dez. 800/870 - STIEBEL ELTRONKod sklepu: 206205

Instrukcja wskazuje 237661/237662 M5 (2/10) oraz 237665/237666 F7 (2/10). Numery nie mają natywnych kart COM w tej bazie. Nie podstawiamy ich pod inny numer koszyka; Interex sprawdzi właściwą część do tabliczki urządzenia.

Wybrany pakiet do serwisu, bez fikcyjnej ceny i pozycji koszyka

Pierwsza kontrola po 3 miesiącach, wymiana przy komunikacie i co rok; nie pracować bez filtrów. Strzałka lub Clean Air Side do wnętrza. Zresetuj czas i zapisz datę. Wymiennik, wanna i odpływ: co rok; kanały kontrola co 3 lata i czyszczenie według potrzeby.

Oba filtry i układ kondensatu według instrukcji

Przed włączeniem podłącz komplet wymaganych kanałów, włóż filtry, sprawdź wąż odpływu i zamknięcie pokrywy. Ustaw rozdział powietrza w sieci kanałów wariantu D. Sterownik, czujniki i ewentualne moduły konfigurować dla dokładnego modelu; bilans i przepływy wynikają z projektu, nie z maksimum 870 m³/h. Protokół obejmuje otwarcie pokrywy o 90°, oba filtry, zawory odcinające, test pompy i funkcje rzeczywiście podłączonych czujników. Menu rozszerzeń może istnieć nawet bez fizycznie podłączonego czujnika.

1 uruchomienie oraz pomiary/protokół

Nawiew do pokoi i wywiew z pomieszczeń wilgotnych wymagają drogi przepływu przy zamkniętych drzwiach. Instrukcja podaje szczelinę >8 mm albo kratki. Tłumienie, podparcie, rewizje i izolację odcinków w nieogrzewanych pomieszczeniach dobrać do projektu D.

Według pomieszczeń i zaprojektowanego układu D

237674 jest wskazana jako wymagany osprzęt dokładnego OEM dla 204135. Nie zastępuje szyn C/Z. Nie znaleziono osobnej pełnej instrukcji ramy określającej skład i każdy wariant umiejscowienia; Interex potwierdzi rysunek wybranej instalacji przed zamówieniem. Nie przypisujemy tej ramy automatycznie do modeli300.

Wymagana według wykazu; liczba i umiejscowienie po potwierdzeniu układu

• LTM dezent RWA - rama osłonowa do ściany - Stiebel EltronKod sklepu: 237674

237668 / LTM dezent FMS F9-1 jest potwierdzonym opcjonalnym filtrem ePM1 ≥80%, pakiet 1 szt. Wybierany zamiast F7 nawiewu, nie zamiast M5 wywiewu. Po zmianie klasy sprawdź opory i strumienie. Nie przypisuj F9-1 automatycznie modelowi 300.

1 wkład przy wybranej zmianie klasy nawiewu; jednostka zakupu według oferty

• LTM dezent FMS F9-1 - STIEBEL ELTRON — LTM dezent FMS F9-1Kod sklepu: 237668

Dokładny wykaz potwierdza 237622 / LTM dezent600/800 NHR, 1 kW. To opcja dogrzania, nie podgrzewacz przeciwzamrożeniowy. W zestawie nagrzewnicy są śruby i opaski według jej instrukcji. Zamontuj i podłącz zgodnie z dokładnym rysunkiem, bez naprężania przewodu; włącz Dogrzewanie el. w Zezw. grzania i ustaw temperaturę, histerezę oraz minimalny czas tNHR według instrukcji uruchomienia. Nie dotyczy dodatkowego obowiązkowego zakupu Premium.

1 nagrzewnica tylko przy wybranym dogrzewaniu Trend

• LTM dezent 600/800 NHR - nagrzewnica dogrzewająca do urządzenia wentylacyjnego - Stiebel EltronKod sklepu: 237622

237643 jest opcją dokładnego wykazu Trend. Nie nazywamy go kompletnym interfejsem BACnet/Modbus bez instrukcji; karta rozszerzeń I/O i karta protokołu są różnymi elementami. Przed zakupem trzeba potwierdzić wymagany typ funkcji, rewizję regulatora, pełną instrukcję modułu oraz połączenia.

Tylko wybrana i potwierdzona funkcja; nie obowiązkowy moduł dla zwykłej wentylacji

• LTM dezent EB RS485 - Stiebel EltronKod sklepu: 237643
