VLR 70-2 comfort set - STIEBEL ELTRON
VLR 70-2 comfort set - STIEBEL ELTRON. Wentylacja decentralna z odzyskiem ciepła; poniżej filtry, sterowanie i osprzęt ścienny dla VLR 70.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji wentylacji

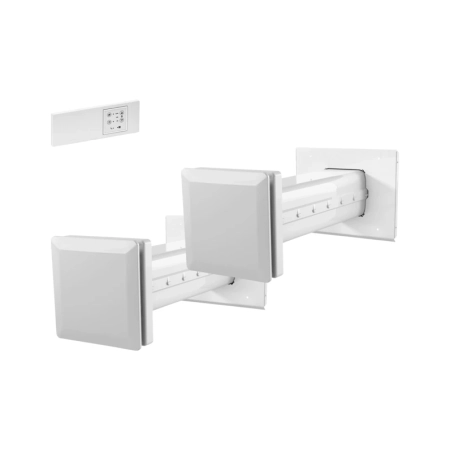

VLR 70-2 comfort set - STIEBEL ELTRON · 206455
VLR 70 L Trend EU / 203133; oferta: 2 jednostki i sterownik w komplecie. Nowa instalacja: 2–8 jednostek na zgodnym sterowaniu, poprawny bilans i konfiguracja; ściana standardowo 300–550 mm.
W komplecie z urządzeniem
- 2 × VLR 70 L Trend EU: moduł, obudowa ścienna z ramą, osłona wewnętrzna i zewnętrzna.
- Filtry znajdują się w nowych urządzeniach; dodatkowe opakowania są częściami na wymianę.
- 1 × VLR 70-2 CU - STIEBEL ELTRON z panelem, modułem i dopasowanym zasilaczem.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeUkład nawiewu i wywiewu — konfiguracja zestawu | Ten zestaw zawiera 2 urządzenia. Zaprojektuj strumienie i miejsca nawiewu/wywiewu; urządzenia pracują naprzemiennie i zmieniają kierunek co około 40 s. Dwie grupy po 1 jednostce; ustaw faktyczną liczbę urządzeń w sterowniku. Instrukcja urządzenia: s. 4, 19, 21 | 2 urządzenia; konfiguracja 2 szt. Dobierz z Interex |
| W komplecieSterownik i zasilacz z zestawu | VLR 70-2 CU - STIEBEL ELTRON: panel, moduł i zasilacz odpowiedni do tego zestawu. Nie kupuj drugiego sterownika ani zasilacza do tego samego układu. Pojemność wyjść: 2 urządzenia. Źródło doboru: s. 25, 28 | 1 dostarczany zestaw sterowania
|
| W komplecieJednostka, przejście ścienne i osłony | Każdy VLR 70 L Trend EU zawiera moduł wentylatora z akumulatorem ciepła, obudowę do montażu w ścianie z ramą nośną, osłonę wewnętrzną i zewnętrzną. W nowym urządzeniu są filtry; nie dodawaj ponownie standardowych osłon ani zapasowych filtrów jako obowiązkowego zakupu. Instrukcja urządzenia: s. 4, 12, 24 | 2 komplety urządzeń Dobierz z Interex |
| WymaganePrzepust, miejsce i grubość ściany | Zakres standardowego montażu 300–550 mm z tynkiem. Otwór rdzeniowy min. Ø200 albo przejście 185×185 mm w ścianie z pustką. Otwór wykonać prostopadle, bez spadku; spadek zapewnia przechylna obudowa. Sprawdź statykę, izolację oraz układ jednostek według rysunków. Zachowaj 350 mm od mebli z boku, miejsce do wyjęcia modułu i 100 mm od stałych przeszkód zewnętrznych. Instrukcja urządzenia: s. 13, 14 | Przepusty / otwory: 2; po sprawdzeniu ścian Dobierz z Interex |
| Przy tym wariancie instalacjiDopasowanie teleskopu TS 30 — po pomiarze ściany | Standard urządzenia L to 300–550 mm. OEM opisuje TS 30 / 203140 jako teleskop (S) o długości 315 mm; nie oznacza to automatycznie zwiększenia maksymalnej grubości ściany o 300 mm. Przed zakupem Interex potwierdzi wariant obudowy i sposób dopasowania przejścia do rzeczywistej ściany. Instrukcja urządzenia: s. 13 | Tylko po potwierdzeniu właściwego wariantu i montażu
|
| WymaganeMocowania ramy i obudowy | Rama nośna oraz baza osłony wewnętrznej mają po 4 miejsca mocowania. Dobierz wkręty i kołki do podłoża; w ścianie z pustką wykonaj zamknięte obrzeże drewniane. Użyj dostarczonych elementów obudowy i podparcia podczas wypełniania. Instrukcja urządzenia: s. 14, 15, 16, 18 | Mocowania według 4 punktów na ramę/bazę oraz rodzaju ściany Dobierz z Interex |
| WymaganePianka PUR i uszczelnienie przejścia | Stosować wyłącznie niskoprężną dwuskładnikową piankę PUR. Podczas pianowania zabezpieczyć obudowę dostarczonymi podpórkami EPS. Od strony elewacji wykonać uszczelnienie paroprzepuszczalne oraz właściwe połączenie z izolacją; bazę osłony zewnętrznej uszczelnić trwale elastycznie według rysunku. Instrukcja urządzenia: s. 16, 17, 18 | Materiały według szczeliny i liczby przejść; podpórki dostarczane Dobierz z Interex |
| WymaganePrzewody do jednostek — wariant CU | Dla montażu z CU instrukcja VLR podaje YR 4×0,8 mm² lub porównywalny, długość ≤25 m. Zapewnij zapas 200–300 mm przy jednostce i 200 mm przy sterowaniu. Dla więcej niż 2 jednostek przewody do szafy prowadzić w gwiazdę; nie przedłużać fabrycznego przewodu adaptera panelu. Wariant RC ma inny schemat i wymagania przewodów. Instrukcja urządzenia: s. 14, 19, 20 | Długości po pomiarze tras; jedna trasa do każdej jednostki Dobierz z Interex |
| WymaganePuszki, szyna DIN i obwód zasilający | Przy CU/2 wykorzystać dostarczaną pionową podwójną puszkę. CU/4 i CU/8: moduł/panel w puszce, zasilacz na DIN w rozdzielnicy, rezerwa do 4 modułów na zasilacz. Wykonać własne zabezpieczenie obwodu oraz rozłączenie zgodnie z instalacją. Na wentylatory podawane jest 24 V DC z właściwego zasilacza, a nie 230 V. Instrukcja urządzenia: s. 13, 18, 19 | Dla użytego CU; puszka/zasilacz z zestawu, rozdzielnica po doborze Dobierz z Interex |
| Przy tym wariancie instalacjiAlternatywa RC — przewody, puszki i filtr ferrytowy | Przy wyborze RC stosuj jego instrukcję, nie okablowanie CU. RC: W1 YR 3×0,8 mm (średnica żyły), łącznie do 20 m; W2 YR 6×1,0 mm, łącznie do 20 m. P/2 potrzebuje odpowiedniej podwójnej puszki; P/4 i P/8 zasilacza DIN i dodatkowego miejsca na zaciski (4+4 TE według instrukcji). Dla VLR 70 należy zamontować dostarczony filtr ferrytowy. Źródło doboru: s. 113, 114, 116, 117, 121 | Tylko gdy wybrano RC zamiast CU; elementy z wybranego zestawu Dobierz z Interex |
| OpcjonalnieInny kolor zakończenia elewacyjnego | W100 BA VA W/B/L jest alternatywną maskownicą lub częścią na wymianę; VLR ma standardowe zakończenie w dostawie. Dla VLR70/100Trend obie instrukcje wskazują METODĘ III: mocowanie bezpośrednio do ściany, z kołkami dobranymi do muru albo ocieplenia. Rewizja A367837-1000223-0148 (PL39–42): wyciąć pierwszą okrągłą linię mniejszą od zewnętrznej średnicy obudowy. Starsza rewizja A367837-47058-9038 (PL10–13): metoda III wymaga usunięcia całej dolnej powierzchni manszety według jej rysunku. Przed cięciem sprawdź instrukcję rzeczywiście dostarczonej maskownicy; nie przenoś kształtu cięcia między rewizjami. Wersję L polakierować przed montażem. Dostarczoną lub fabrycznie przyklejoną taśmę wykorzystać bez duplikowania. Źródło doboru: s. 39, 40, 41, 42, 43 | Tylko przy zmianie koloru/rozwiązania albo na wymianę
|
| OpcjonalnieCzujnik wilgotności, CO₂ lub zegar | ZLWE 40 HUMIDITY, CO2 i CLOCK są w wykazie zgodnego osprzętu VLR. Dobierz wybrany czujnik oraz jego zasilanie i połączenie do rzeczywistego wejścia sterownika. CU wykorzystuje bezpotencjałowy sygnał zewnętrzny; RC ma wejście 24 V. Nie podłączać napięcia sieciowego do wejścia sygnałowego. Źródło doboru: s. 2 | Wybrane czujniki według funkcji pomieszczeń
|
| Przy tym wariancie instalacjiFunkcja łazienkowa — dobór właściwego sterowania | Przy RC funkcja wentylatora łazienkowego jest konfigurowana w sterowaniu i wymaga właściwego wejścia 24 V; jednostka ta wchodzi do limitu liczby urządzeń. Nie dobieraj modułu 237123 wyłącznie na podstawie starszego opisu sklepowego: jego dokładna instrukcja dotyczy LWE40/TDL40/LTM TL200-50 i nie potwierdza zastosowania do VLR70. Dla wybranego rozwiązania potrzebny jest konkretny schemat. Źródło doboru: s. 113, 118, 119, 121 | Tylko przy wykorzystaniu funkcji; dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiPrzepływ między pomieszczeniami | Zapewnij przepływ wyrównawczy pomiędzy obsługiwanymi pomieszczeniami; przy zamkniętych drzwiach dobierz podcięcie lub element transferowy do projektu strumieni. Nie łączyć przypadkowo jednostek w obwody bez sprawdzenia bilansu. Instrukcja urządzenia: s. 4, 13 | Przekroje i liczba według projektu, dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiPalenisko i ochrona różnicy ciśnień | Przy palenisku zależnym od powietrza w pomieszczeniu uzgodnij zabezpieczenie z projektantem/kominiarzem. Urządzenie ochronne nadzoruje różnicę ciśnienia między przewodem spalinowym a pomieszczeniem i w razie przekroczenia odłącza zasilanie wentylacji. Interex dobiera konkretny aparat i połączenie; czujnik CO jest dodatkowym zaleceniem, nie zamiennikiem ochrony ciśnieniowej. Instrukcja urządzenia: s. 11, 12, 21 | Tylko przy wspólnej pracy z wymagającym tego paleniskiem Dobierz z Interex |
| Serwis / wymianaFiltry VLR 70 — właściwa strona i klasa | Sprawdzać co miesiąc; zalecana wymiana co 6 miesięcy lub wcześniej przy zabrudzeniu. Zewnętrzny: G2 (239562) albo G4 (239575). Wewnętrzny: aktywny węgiel (239574), G4, M5 (239576), F7 (239577) lub F9 (201274). Wybierz właściwy filtr do każdej strony; nie kupuj wszystkich klas równocześnie. Opakowania VLR zawierają 4 filtry; ilość zakupowa sklepu pozostaje jego jednostką sprzedaży. Instrukcja urządzenia: s. 7, 8, 9 | Filtry na wymianę; liczba opakowań według stron i liczby jednostek
|
| WymaganeUruchomienie i dostęp do konserwacji | Ustaw liczbę jednostek, kierunki grup i prędkości według zapotrzebowania; sprawdź obie fazy nawiewu i wywiewu. Zostaw możliwość demontażu osłony, filtrów i modułu. Nie eksploatować w czasie pylenia budowlanego ani używać jako osuszacza nowego budynku. Instrukcja urządzenia: s. 12, 13, 21, 22 | 1 uruchomienie całego układu Dobierz z Interex |
Wyposażenie dostarczane odejmij od zakupów. Sterowniki i klasy filtrów są alternatywami zależnymi od konkretnej instalacji.
Dobór materiałów nieobecnych w sklepie, długości przewodów i przejść ściennych wykonuje Interex dla rzeczywistego montażu.
W100 BA: sprawdź rewizję instrukcji dostarczonej maskownicy przed cięciem manszety i mocowaniem. VLR70/100Trend używa metody III w obu sprawdzonych rewizjach; LWE40 metody I, a VRL-W100P metody II. Rysunków i linii cięcia z różnych rewizji nie należy łączyć.
TS 30 / 203140: OEM International 2026 s. PDF 471/472 opisuje Telescope (S), housing 315 mm. Brak jego instrukcji i dowodu zwiększenia maksymalnej grubości ściany o 300 mm. Poza standardem 300–550 mm wymagane potwierdzenie rozwiązania.
Moduł 237123: przeczytane dokładne instrukcje PL 2022 i EN 2023 wymieniają LWE40/TDL40/LTM TL200-50, bez VLR70. Nie polecany automatycznie do VLR70; sprzeczność ze starszym opisem modułu łazienkowego w katalogu sklepu.
Instrukcja montażu producenta (PL) · wersja portal: 2022-12-05 · dobór dla SKU 206455
Dobór i dokumentacja
VLR 70 L Trend EU / 203133; oferta: 2 jednostki i sterownik w komplecie. Nowa instalacja: 2–8 jednostek na zgodnym sterowaniu, poprawny bilans i konfiguracja; ściana standardowo 300–550 mm.
Oryginalna karta: VLR 70-2 comfort set - STIEBEL ELTRON — dane i formularz zakupu
VLR 70-2 comfort set - STIEBEL ELTRON
Dostępność: Na zamówienie
Czas wysyłki: 48 godzin
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 206455
Kod EAN: 4017212064559
Stan produktu: Nowy
Natężenie przepływu powietrza: 20/30/40/49/70 m³/h
Karta katalogowa: Karta Katalogowa
Napięcie znamionowe: 24 V
Gwarancja na usługę montażu Interex Katowice: 5 Lat
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Produkty powiązane (2)
- Do pobrania (4)
- Klipy filmowe (10)
Rekuperator wybierasz jak system, nie jak pojedynczy karton.
W tym układzie najpierw wpisujesz liczbę rekuperatorów VLR 70, potem dobierasz automatykę, tunel/przejście, filtry i ewentualny montaż. Dzięki temu klient widzi cały zestaw techniczny i może dodać elementy bez szukania ich po sklepie.
Sterowników może być więcej niż jeden. Jeżeli instalacja ma osobne strefy, kondygnacje, najemców albo różne harmonogramy pracy, każda grupa VLR 70 może dostać własny sterownik zamiast jednego wspólnego sterowania dla całego obiektu.
1. Rekuperator VLR 70
Podstawowy element układu. Ilość wpisujesz samodzielnie, bo projekt zależy od pomieszczeń, ścian i stref pracy.
VLR 70 L Trend EU - STIEBEL ELTRON
Główna jednostka wentylacji decentralnej. Wpisujesz tyle sztuk, ile rekuperatorów ma pracować w mieszkaniu lub domu. Standardowy zakres ściany przyjmowany w karcie: 300-550 mm.
2. Sterowniki i automatyka
Dobór robimy po liczbie jednostek i po strefach. Jeden sterownik może obsłużyć grupę, ale większy dom albo osobne kondygnacje często mają więcej niż jeden sterownik.
VLR 70-2 CU - STIEBEL ELTRON
Sterownik do układu do 2 jednostek VLR 70. Najprostszy dobór dla jednej pary nawiew/wywiew albo małej strefy.
VLR 70-4 CU - STIEBEL ELTRON
Sterownik do układu do 4 jednostek VLR 70. Dobry wybór dla 3-4 rekuperatorów w jednej strefie pracy.
VLR 70-8 CU - STIEBEL ELTRON
Sterownik do układu do 8 jednostek VLR 70. Dla większego mieszkania, domu albo instalacji planowanej pod rozbudowę.
RC-2-VD P/2 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 2 jednostek LWE 40 / VLR 70. Wybór, gdy potrzebny jest nowocześniejszy panel i rozbudowana automatyka zamiast podstawowego CU.
RC-2-VD P/4 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 4 jednostek LWE 40 / VLR 70. Dobre przy większej strefie, kiedy klient chce jeden panel dla kilku urządzeń.
RC-2-VD P/8 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 8 jednostek LWE 40 / VLR 70. Wariant do większej instalacji, rozbudowy i integracji, gdy potrzebny jest układ bardziej zaawansowany niż standard CU.
3. Tunel, izolacja i montaż
Przejście przez ścianę trzeba dobrać do grubości muru, ocieplenia i dostępu serwisowego. WES dodajemy tam, gdzie potrzebne jest lepsze opracowanie izolacji przejścia.
TS 30 VLR 70 - STIEBEL ELTRON
Tunel / odcinek montażowy do przejścia przez ścianę 100-300 mm. Przy nietypowej ścianie najpierw mierzymy grubość i sposób ocieplenia.
LWE 40 WES - Stiebel Eltron
Tunel izolacyjny WES / element przejścia ściennego do wentylacji decentralnej. Stosujemy, gdy przejście wymaga dopracowania izolacji termicznej i akustycznej.
Montaż VLR 70 - Interex Katowice
Montaż od 3 000 zł netto: sprawdzenie miejsca, przewiert, osadzenie przejścia, montaż urządzenia i sterowania, uruchomienie oraz kontrola pracy. Cena zależy od liczby jednostek, ściany, dojazdu i prac dodatkowych.
4. Filtry VLR 70
W standardzie rozróżniamy stronę zewnętrzną i wewnętrzną: G2 od elewacji oraz F7 od strony pomieszczenia. Opcjonalne filtry dobieramy do pyłu, smogu, pyłków albo zapachów.
SP VLR 70 RF COARSE 30 G2-4 - STIEBEL ELTRON
COARSE 30 G2 - filtr podstawowy, komplet 4 szt. Standardowo pracuje po stronie zewnętrznej i chroni wymiennik przed większym pyłem.
SP VLR 70 RF COARSE 60 G4-4 - STIEBEL ELTRON
COARSE 60 G4 - dokładniejszy filtr wstępny niż G2, do większego zapylenia i ochrony urządzenia.
SP VLR 70 RF EPM10 50 M5-4 - STIEBEL ELTRON
EPM10 50 M5 - filtr średniej dokładności do pyłów drobniejszych niż filtr wstępny.
SP VLR 70 RF EPM1 50 F7-4 - STIEBEL ELTRON
EPM1 50 F7 - filtr dokładny, standardowo po stronie wewnętrznej. Pomaga ograniczać pył drobny i pyłki w nawiewie.
SP VLR 70 RF EPM1 80 F9-4 - STIEBEL ELTRON
EPM1 80 F9 - wysoka filtracja nawiewu. Dobieramy przy smogu, pyłkach lub wymaganiu wyższej ochrony powietrza.
SP VLR 70 RF ACTIVE CARBON-4 - STIEBEL ELTRON
ACTIVE CARBON - filtr z węglem aktywnym do ograniczania zapachów. Nie zastępuje filtra przeciwpyłowego.
Filtr do VLR 70 - Stiebel Eltron
Filtr do VLR 70 - zachowany wariant sklepu. Dobór potwierdzamy po typie filtra i stronie montażu.
Filtry do VLR 70 - COARSE 30 G2 - 4 szt Stiebel Eltron
COARSE 30 G2 - komplet 4 szt.; zachowany wariant sklepu jako osobna karta produktu.
Zachowane karty zestawów VLR 70 1-8
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Jak pracuje VLR 70 w ścianie
VLR 70 pracuje jako decentralna wentylacja z odzyskiem ciepła. Urządzenia cyklicznie zmieniają kierunek przepływu: raz nawiewają świeże powietrze przez wymiennik, a raz wywiewają powietrze zużyte i ładują wymiennik energią.
Na zewnątrz
Powietrze przechodzi przez stronę elewacji. Standardowo przyjmujemy filtr zgrubny G2 od strony zewnętrznej.
W pomieszczeniu
Po stronie obsługowej stosujemy dokładniejszą filtrację nawiewu, zwykle F7. Dostęp serwisowy musi zostać zachowany.
Sterowników może być więcej niż jeden
Nie dobieramy automatyki wyłącznie po sumie rekuperatorów. Najpierw ustalamy liczbę stref, sposób użytkowania pomieszczeń, długości prowadzenia przewodów i to, czy klient chce wspólną pracę całego układu, czy osobne harmonogramy.
| Układ | Typowy dobór | Kiedy dać więcej niż 1 sterownik |
|---|---|---|
| 1-2 rekuperatory | VLR 70-2 CU | Zwykle jeden sterownik, chyba że urządzenia mają pracować jako całkowicie niezależne strefy. |
| 3-4 rekuperatory | VLR 70-4 CU | Jeden sterownik dla jednej strefy; dwa sterowniki, gdy np. salon i część nocna mają pracować inaczej. |
| 5-8 rekuperatorów | VLR 70-8 CU | Jeden sterownik dla jednej dużej strefy albo kilka sterowników dla pięter, lokali, biura i mieszkań. |
| Więcej stref niż jedna | 2 lub więcej sterowników | Gdy klient chce różne tryby pracy, różne godziny, osobne kondygnacje albo łatwiejszy serwis grupami. |
Wniosek: większa liczba sterowników nie jest błędem. Jest poprawnym podziałem automatyki, jeżeli instalacja ma kilka niezależnych stref pracy.
RC-2-VD, VLR 70 CU i Tecalor - czego nie mieszać
RC-2-VD P/2, P/4 i P/8 jest automatyka do decentralnej wentylacji Stiebel Eltron LWE 40 / VLR 70. Nie traktujemy go jako sterownika do Tecalor TL 200-50 ani jako zwykłego zamiennika bez sprawdzenia przewodów i zasilania.
| Wariant | Zasilanie / napięcie pracy | Przewody sterowania | Kiedy stosować |
|---|---|---|---|
| VLR 70-2 CU / VLR 70-4 CU / VLR 70-8 CU | Sterownik zasilany 1/N 100-240 V, wyjście do jednostek 24 V. | Do panelu/sterownika przewód sterowania typu YR 4 x 0,8 mm² lub równoważny; długości i topologię sprawdzamy przed montażem. | Najprostszy dobór dla 1-8 jednostek VLR 70 w jednej strefie albo kilku prostych strefach. |
| RC-2-VD P/2 / P/4 / P/8 | Układ 24 V DC z zasilaczem i automatyką RC-2-VD; wariant dobierany do 2, 4 albo 8 jednostek. | Do jednostek stosowane są 4 żyły sterowania/zasilania niskonapięciowego; w instalacjach rozszerzonych dochodzi połączenie z interfejsem systemowym i opcjonalnie komunikacja RS485/Modbus. | Gdy klient chce bardziej rozbudowaną automatykę, panel, integrację BMS/Modbus lub wygodniejszą obsługę większej instalacji. |
| Tecalor TL 200-50 / EC Air | Osobny system producenta Tecalor; nie dobieramy go zamiennie do VLR 70 bez osobnej weryfikacji dokumentacji. | Inny układ automatyki i inne elementy systemowe. | Nie mieszać z VLR 70 w koszyku bez potwierdzenia kompatybilności. |
Wniosek praktyczny: na stronie VLR pokazujemy oba kierunki: proste CU do klasycznej instalacji oraz RC-2-VD jako automatyka rozszerzona. Przy modernizacji zawsze sprawdzamy istniejące przewody, liczbę jednostek, strefy pracy i miejsce montażu zasilacza/sterownika.
Przejście przez ścianę: standard, TS 30 i WES
Praktyka Interex: przed sprzedażą do montażu sprawdzamy grubość ściany, warstwę ocieplenia, miejsce przewiertu, elewację, dostęp do serwisu filtrów i prowadzenie przewodów sterowania.
Filtry VLR 70: co jest w standardzie
W VLR 70 ważne jest rozróżnienie strony zewnętrznej i wewnętrznej. Dzięki temu klient wie, co wymienia i dlaczego filtr z elewacji nie pełni tej samej roli co filtr od pokoju.
| Strona urządzenia | Filtr | Nr kat. | Znaczenie |
|---|---|---|---|
| Od zewnątrz / elewacja | VLR 70 RF COARSE 30 G2-4 | 239562 | Filtr zgrubny. Chroni kanał, wymiennik i urządzenie przed większymi zabrudzeniami. |
| Od wewnątrz / pomieszczenie | VLR 70 RF EPM1 50 F7-4 | 239577 | Filtr dokładniejszy dla nawiewu od strony obsługowej; lepszy na pył drobny i pyłki. |
| Opcjonalnie | G4, M5, F9, Active Carbon | 239575 / 239576 / 201274 / 239574 | Dobieramy do zapylenia, smogu, pyłków, zapachów i wymagań serwisowych. |
Serwis: brudny filtr zmniejsza przepływ, zwiększa hałas i pogarsza odzysk ciepła. Przy kilku rekuperatorach od razu liczymy komplety filtrów po liczbie urządzeń i stronie pracy.
Kominek a VLR 70: najpierw bezpieczeństwo
Jeżeli w budynku pracuje kominek, piec kaflowy albo inne palenisko, wentylację trzeba uzgodnić z doprowadzeniem powietrza do spalania. W praktyce oceniamy typ paleniska, możliwość pracy wspólnej lub naprzemiennej oraz wymagania kominiarza.
Uwaga projektowa: ostateczną decyzję o dopuszczeniu wspólnej pracy wentylacji i paleniska podejmuje kominiarz lub projektant. W praktyce pilnuje się, aby w pomieszczeniu z paleniskiem nie powstało niebezpieczne podciśnienie, a wentylacja mogła zostać wyłączona lub zablokowana w razie przekroczenia progu bezpieczeństwa.
Realizacja i serwis VLR 70
Na zdjęciach pokazujemy elementy, które mają znaczenie po montażu: dostęp do filtrów, kontrolę połączeń 24 V, sterowanie, stan filtrów i pracę urządzenia w rzeczywistych warunkach.
Kupuj u fachowca - Interex Katowice Mariusz Czapnik
Dobieramy liczbę urządzeń, sterowanie, filtry, TS 30/WES, bezpieczeństwo przy kominku i montaż. 5 lat gwarancji na usługę montażu Interex po uzgodnieniu zakresu.
