1 x Rekuperator VLR 70 Trend + 1 sterownik VLR 70-2 CU - Stiebel Eltron
1 x Rekuperator VLR 70 Trend + 1 sterownik VLR 70-2 CU - Stiebel Eltron. Wentylacja decentralna z odzyskiem ciepła; poniżej filtry, sterowanie i osprzęt ścienny dla VLR 70.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji wentylacji
1 x Rekuperator VLR 70 Trend + 1 sterownik VLR 70-2 CU - Stiebel Eltron · 203133-1
VLR 70 L Trend EU / 203133; oferta: 1 jednostek i sterownik w komplecie. Nowa instalacja: 2–8 jednostek na zgodnym sterowaniu, poprawny bilans i konfiguracja; ściana standardowo 300–550 mm.
Własny zestaw 1×203133 + CU/2: do samodzielnej nowej instalacji brakuje drugiej jednostki. Potwierdzić przeznaczenie karty: uzupełnienie czy zestaw z brakującym urządzeniem.
Prześlij numer urządzenia i warunki montażu do InterexW komplecie z urządzeniem
- 1 × VLR 70 L Trend EU: moduł, obudowa ścienna z ramą, osłona wewnętrzna i zewnętrzna.
- Filtry znajdują się w nowych urządzeniach; dodatkowe opakowania są częściami na wymianę.
- 1 × VLR 70-2 CU - STIEBEL ELTRON z panelem, modułem i dopasowanym zasilaczem.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeLiczba urządzeń i bilans instalacji | Nowy układ nawiewno-wywiewny wymaga co najmniej 2 jednostek sterowanych wspólnie. Jedna jednostka może uzupełnić prawidłowo dobraną istniejącą instalację; trzeba sprawdzić wolne wyjście, bilans oraz liczbę urządzeń w konfiguracji. Zestaw tej karty zawiera 1 urządzenie i CU/2; sam nie tworzy nowej kompletnej instalacji. Instrukcja urządzenia: s. 4, 19, 21 | Minimum 2 urządzenia łącznie dla nowej instalacji; brakujące po sprawdzeniu istniejących
|
| W komplecieSterownik i zasilacz z zestawu | VLR 70-2 CU - STIEBEL ELTRON: panel, moduł i zasilacz odpowiedni do tego zestawu. Nie kupuj drugiego sterownika ani zasilacza do tego samego układu. Pojemność wyjść: 2 urządzenia. Źródło doboru: s. 25, 28 | 1 dostarczany zestaw sterowania
|
| W komplecieJednostka, przejście ścienne i osłony | Każdy VLR 70 L Trend EU zawiera moduł wentylatora z akumulatorem ciepła, obudowę do montażu w ścianie z ramą nośną, osłonę wewnętrzną i zewnętrzną. W nowym urządzeniu są filtry; nie dodawaj ponownie standardowych osłon ani zapasowych filtrów jako obowiązkowego zakupu. Instrukcja urządzenia: s. 4, 12, 24 | 1 komplet urządzenia Dobierz z Interex |
| WymaganePrzepust, miejsce i grubość ściany | Zakres standardowego montażu 300–550 mm z tynkiem. Otwór rdzeniowy min. Ø200 albo przejście 185×185 mm w ścianie z pustką. Otwór wykonać prostopadle, bez spadku; spadek zapewnia przechylna obudowa. Sprawdź statykę, izolację oraz układ jednostek według rysunków. Zachowaj 350 mm od mebli z boku, miejsce do wyjęcia modułu i 100 mm od stałych przeszkód zewnętrznych. Instrukcja urządzenia: s. 13, 14 | 1 przepust; po sprawdzeniu ścian Dobierz z Interex |
| Przy tym wariancie instalacjiDopasowanie teleskopu TS 30 — po pomiarze ściany | Standard urządzenia L to 300–550 mm. OEM opisuje TS 30 / 203140 jako teleskop (S) o długości 315 mm; nie oznacza to automatycznie zwiększenia maksymalnej grubości ściany o 300 mm. Przed zakupem Interex potwierdzi wariant obudowy i sposób dopasowania przejścia do rzeczywistej ściany. Instrukcja urządzenia: s. 13 | Tylko po potwierdzeniu właściwego wariantu i montażu
|
| WymaganeMocowania ramy i obudowy | Rama nośna oraz baza osłony wewnętrznej mają po 4 miejsca mocowania. Dobierz wkręty i kołki do podłoża; w ścianie z pustką wykonaj zamknięte obrzeże drewniane. Użyj dostarczonych elementów obudowy i podparcia podczas wypełniania. Instrukcja urządzenia: s. 14, 15, 16, 18 | Mocowania według 4 punktów na ramę/bazę oraz rodzaju ściany Dobierz z Interex |
| WymaganePianka PUR i uszczelnienie przejścia | Stosować wyłącznie niskoprężną dwuskładnikową piankę PUR. Podczas pianowania zabezpieczyć obudowę dostarczonymi podpórkami EPS. Od strony elewacji wykonać uszczelnienie paroprzepuszczalne oraz właściwe połączenie z izolacją; bazę osłony zewnętrznej uszczelnić trwale elastycznie według rysunku. Instrukcja urządzenia: s. 16, 17, 18 | Materiały według szczeliny i liczby przejść; podpórki dostarczane Dobierz z Interex |
| WymaganePrzewody do jednostek — wariant CU | Dla montażu z CU instrukcja VLR podaje YR 4×0,8 mm² lub porównywalny, długość ≤25 m. Zapewnij zapas 200–300 mm przy jednostce i 200 mm przy sterowaniu. Dla więcej niż 2 jednostek przewody do szafy prowadzić w gwiazdę; nie przedłużać fabrycznego przewodu adaptera panelu. Wariant RC ma inny schemat i wymagania przewodów. Instrukcja urządzenia: s. 14, 19, 20 | Długości po pomiarze tras; jedna trasa do każdej jednostki Dobierz z Interex |
| WymaganePuszki, szyna DIN i obwód zasilający | Przy CU/2 wykorzystać dostarczaną pionową podwójną puszkę. CU/4 i CU/8: moduł/panel w puszce, zasilacz na DIN w rozdzielnicy, rezerwa do 4 modułów na zasilacz. Wykonać własne zabezpieczenie obwodu oraz rozłączenie zgodnie z instalacją. Na wentylatory podawane jest 24 V DC z właściwego zasilacza, a nie 230 V. Instrukcja urządzenia: s. 13, 18, 19 | Dla użytego CU; puszka/zasilacz z zestawu, rozdzielnica po doborze Dobierz z Interex |
| Przy tym wariancie instalacjiAlternatywa RC — przewody, puszki i filtr ferrytowy | Przy wyborze RC stosuj jego instrukcję, nie okablowanie CU. RC: W1 YR 3×0,8 mm (średnica żyły), łącznie do 20 m; W2 YR 6×1,0 mm, łącznie do 20 m. P/2 potrzebuje odpowiedniej podwójnej puszki; P/4 i P/8 zasilacza DIN i dodatkowego miejsca na zaciski (4+4 TE według instrukcji). Dla VLR 70 należy zamontować dostarczony filtr ferrytowy. Źródło doboru: s. 113, 114, 116, 117, 121 | Tylko gdy wybrano RC zamiast CU; elementy z wybranego zestawu Dobierz z Interex |
| OpcjonalnieInny kolor zakończenia elewacyjnego | W100 BA VA W/B/L jest alternatywną maskownicą lub częścią na wymianę; VLR ma standardowe zakończenie w dostawie. Dla VLR70/100Trend obie instrukcje wskazują METODĘ III: mocowanie bezpośrednio do ściany, z kołkami dobranymi do muru albo ocieplenia. Rewizja A367837-1000223-0148 (PL39–42): wyciąć pierwszą okrągłą linię mniejszą od zewnętrznej średnicy obudowy. Starsza rewizja A367837-47058-9038 (PL10–13): metoda III wymaga usunięcia całej dolnej powierzchni manszety według jej rysunku. Przed cięciem sprawdź instrukcję rzeczywiście dostarczonej maskownicy; nie przenoś kształtu cięcia między rewizjami. Wersję L polakierować przed montażem. Dostarczoną lub fabrycznie przyklejoną taśmę wykorzystać bez duplikowania. Źródło doboru: s. 39, 40, 41, 42, 43 | Tylko przy zmianie koloru/rozwiązania albo na wymianę
|
| OpcjonalnieCzujnik wilgotności, CO₂ lub zegar | ZLWE 40 HUMIDITY, CO2 i CLOCK są w wykazie zgodnego osprzętu VLR. Dobierz wybrany czujnik oraz jego zasilanie i połączenie do rzeczywistego wejścia sterownika. CU wykorzystuje bezpotencjałowy sygnał zewnętrzny; RC ma wejście 24 V. Nie podłączać napięcia sieciowego do wejścia sygnałowego. Źródło doboru: s. 2 | Wybrane czujniki według funkcji pomieszczeń
|

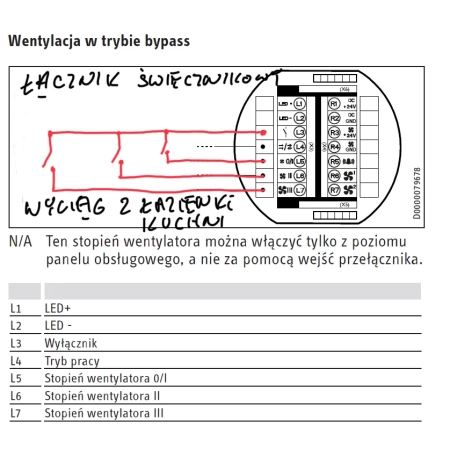

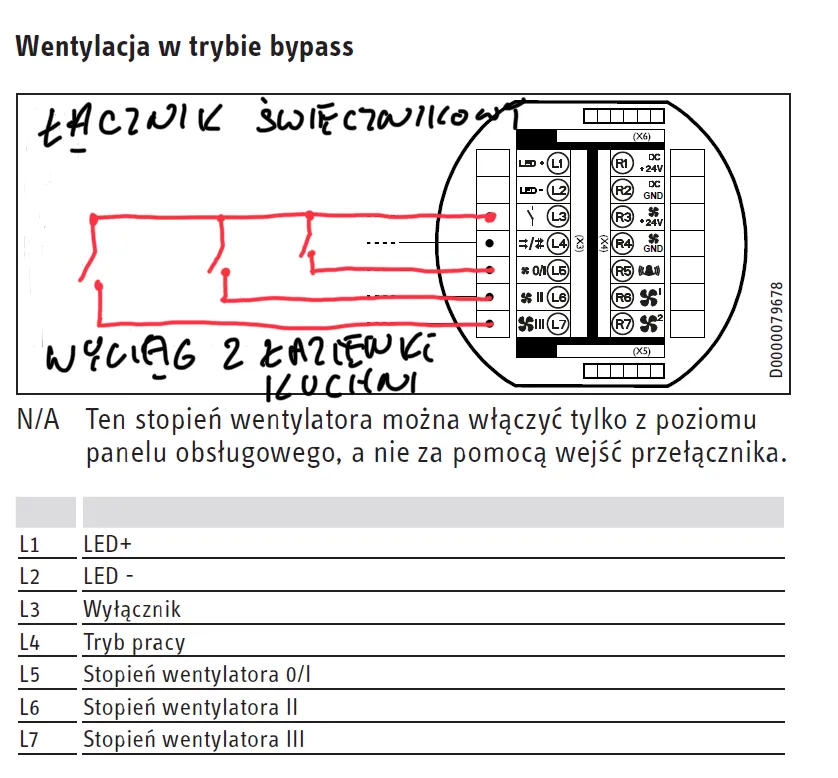

| Przy tym wariancie instalacjiFunkcja łazienkowa — dobór właściwego sterowania | Przy RC funkcja wentylatora łazienkowego jest konfigurowana w sterowaniu i wymaga właściwego wejścia 24 V; jednostka ta wchodzi do limitu liczby urządzeń. Nie dobieraj modułu 237123 wyłącznie na podstawie starszego opisu sklepowego: jego dokładna instrukcja dotyczy LWE40/TDL40/LTM TL200-50 i nie potwierdza zastosowania do VLR70. Dla wybranego rozwiązania potrzebny jest konkretny schemat. Źródło doboru: s. 113, 118, 119, 121 | Tylko przy wykorzystaniu funkcji; dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiPrzepływ między pomieszczeniami | Zapewnij przepływ wyrównawczy pomiędzy obsługiwanymi pomieszczeniami; przy zamkniętych drzwiach dobierz podcięcie lub element transferowy do projektu strumieni. Nie łączyć przypadkowo jednostek w obwody bez sprawdzenia bilansu. Instrukcja urządzenia: s. 4, 13 | Przekroje i liczba według projektu, dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiPalenisko i ochrona różnicy ciśnień | Przy palenisku zależnym od powietrza w pomieszczeniu uzgodnij zabezpieczenie z projektantem/kominiarzem. Urządzenie ochronne nadzoruje różnicę ciśnienia między przewodem spalinowym a pomieszczeniem i w razie przekroczenia odłącza zasilanie wentylacji. Interex dobiera konkretny aparat i połączenie; czujnik CO jest dodatkowym zaleceniem, nie zamiennikiem ochrony ciśnieniowej. Instrukcja urządzenia: s. 11, 12, 21 | Tylko przy wspólnej pracy z wymagającym tego paleniskiem Dobierz z Interex |
| Serwis / wymianaFiltry VLR 70 — właściwa strona i klasa | Sprawdzać co miesiąc; zalecana wymiana co 6 miesięcy lub wcześniej przy zabrudzeniu. Zewnętrzny: G2 (239562) albo G4 (239575). Wewnętrzny: aktywny węgiel (239574), G4, M5 (239576), F7 (239577) lub F9 (201274). Wybierz właściwy filtr do każdej strony; nie kupuj wszystkich klas równocześnie. Opakowania VLR zawierają 4 filtry; ilość zakupowa sklepu pozostaje jego jednostką sprzedaży. Instrukcja urządzenia: s. 7, 8, 9 | Filtry na wymianę; liczba opakowań według stron i liczby jednostek
|
| WymaganeUruchomienie i dostęp do konserwacji | Ustaw liczbę jednostek, kierunki grup i prędkości według zapotrzebowania; sprawdź obie fazy nawiewu i wywiewu. Zostaw możliwość demontażu osłony, filtrów i modułu. Nie eksploatować w czasie pylenia budowlanego ani używać jako osuszacza nowego budynku. Instrukcja urządzenia: s. 12, 13, 21, 22 | 1 uruchomienie całego układu Dobierz z Interex |
Wyposażenie dostarczane odejmij od zakupów. Sterowniki i klasy filtrów są alternatywami zależnymi od konkretnej instalacji.
Dobór materiałów nieobecnych w sklepie, długości przewodów i przejść ściennych wykonuje Interex dla rzeczywistego montażu.
W100 BA: sprawdź rewizję instrukcji dostarczonej maskownicy przed cięciem manszety i mocowaniem. VLR70/100Trend używa metody III w obu sprawdzonych rewizjach; LWE40 metody I, a VRL-W100P metody II. Rysunków i linii cięcia z różnych rewizji nie należy łączyć.
TS 30 / 203140: OEM International 2026 s. PDF 471/472 opisuje Telescope (S), housing 315 mm. Brak jego instrukcji i dowodu zwiększenia maksymalnej grubości ściany o 300 mm. Poza standardem 300–550 mm wymagane potwierdzenie rozwiązania.
Moduł 237123: przeczytane dokładne instrukcje PL 2022 i EN 2023 wymieniają LWE40/TDL40/LTM TL200-50, bez VLR70. Nie polecany automatycznie do VLR70; sprzeczność ze starszym opisem modułu łazienkowego w katalogu sklepu.
Skład własnego zestawu Interex pochodzi z konkretnej karty produktu, a wymagania techniczne z instrukcji 203133 i CU. Potwierdzić wydanie magazynowe pod card-ID; nie po wspólnym SKU 203133-6.
Instrukcja montażu producenta (PL) · wersja portal: 2022-12-05 · dobór dla SKU 203133-1
Dobór i dokumentacja
VLR 70 L Trend EU / 203133; oferta: 1 jednostek i sterownik w komplecie. Nowa instalacja: 2–8 jednostek na zgodnym sterowaniu, poprawny bilans i konfiguracja; ściana standardowo 300–550 mm.
Oryginalna karta: 1 x Rekuperator VLR 70 Trend + 1 sterownik VLR 70-2 CU - Stiebel Eltron — dane i formularz zakupu
1 x Rekuperator VLR 70 Trend + 1 sterownik VLR 70-2 CU - Stiebel Eltron
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 52,00 zł
Numer katalogowy: 203133-1
Kod EAN: 4017212031339
Stan produktu: Nowy
Klasa energetyczna: A
Napięcie znamionowe: 24 V
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: Karta gwarancyjna
Dostęp do części zamiennych: minimum 10 letni okres dostępu do części zamiennych
Instrukcja obsługi i montażu: instrukcja obsługi i montażu
Kompetencje Interex Katowice:: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Rekuperator VLR 70 w łazience ?
- Budowa & Serwis
- Zasady: Kominek i wentylacja
- Jakie są różnice w stosunku do centralnego systemu wentylacji?
- Akcesoria (1)
- Produkty powiązane (5)
- Linki (4)
- Do pobrania (8)
- Klipy filmowe (12)
Rekuperator wybierasz jak system, nie jak pojedynczy karton.
W tym układzie najpierw wpisujesz liczbę rekuperatorów VLR 70, potem dobierasz automatykę, tunel/przejście, filtry i ewentualny montaż. Dzięki temu klient widzi cały zestaw techniczny i może dodać elementy bez szukania ich po sklepie.
Sterowników może być więcej niż jeden. Jeżeli instalacja ma osobne strefy, kondygnacje, najemców albo różne harmonogramy pracy, każda grupa VLR 70 może dostać własny sterownik zamiast jednego wspólnego sterowania dla całego obiektu.
1. Rekuperator VLR 70
Podstawowy element układu. Ilość wpisujesz samodzielnie, bo projekt zależy od pomieszczeń, ścian i stref pracy.
VLR 70 L Trend EU - STIEBEL ELTRON
Główna jednostka wentylacji decentralnej. Wpisujesz tyle sztuk, ile rekuperatorów ma pracować w mieszkaniu lub domu. Standardowy zakres ściany przyjmowany w karcie: 300-550 mm.
2. Sterowniki i automatyka
Dobór robimy po liczbie jednostek i po strefach. Jeden sterownik może obsłużyć grupę, ale większy dom albo osobne kondygnacje często mają więcej niż jeden sterownik.
VLR 70-2 CU - STIEBEL ELTRON
Sterownik do układu do 2 jednostek VLR 70. Najprostszy dobór dla jednej pary nawiew/wywiew albo małej strefy.
VLR 70-4 CU - STIEBEL ELTRON
Sterownik do układu do 4 jednostek VLR 70. Dobry wybór dla 3-4 rekuperatorów w jednej strefie pracy.
VLR 70-8 CU - STIEBEL ELTRON
Sterownik do układu do 8 jednostek VLR 70. Dla większego mieszkania, domu albo instalacji planowanej pod rozbudowę.
RC-2-VD P/2 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 2 jednostek LWE 40 / VLR 70. Wybór, gdy potrzebny jest nowocześniejszy panel i rozbudowana automatyka zamiast podstawowego CU.
RC-2-VD P/4 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 4 jednostek LWE 40 / VLR 70. Dobre przy większej strefie, kiedy klient chce jeden panel dla kilku urządzeń.
RC-2-VD P/8 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 8 jednostek LWE 40 / VLR 70. Wariant do większej instalacji, rozbudowy i integracji, gdy potrzebny jest układ bardziej zaawansowany niż standard CU.
3. Tunel, izolacja i montaż
Przejście przez ścianę trzeba dobrać do grubości muru, ocieplenia i dostępu serwisowego. WES dodajemy tam, gdzie potrzebne jest lepsze opracowanie izolacji przejścia.
TS 30 VLR 70 - STIEBEL ELTRON
Tunel / odcinek montażowy do przejścia przez ścianę 100-300 mm. Przy nietypowej ścianie najpierw mierzymy grubość i sposób ocieplenia.

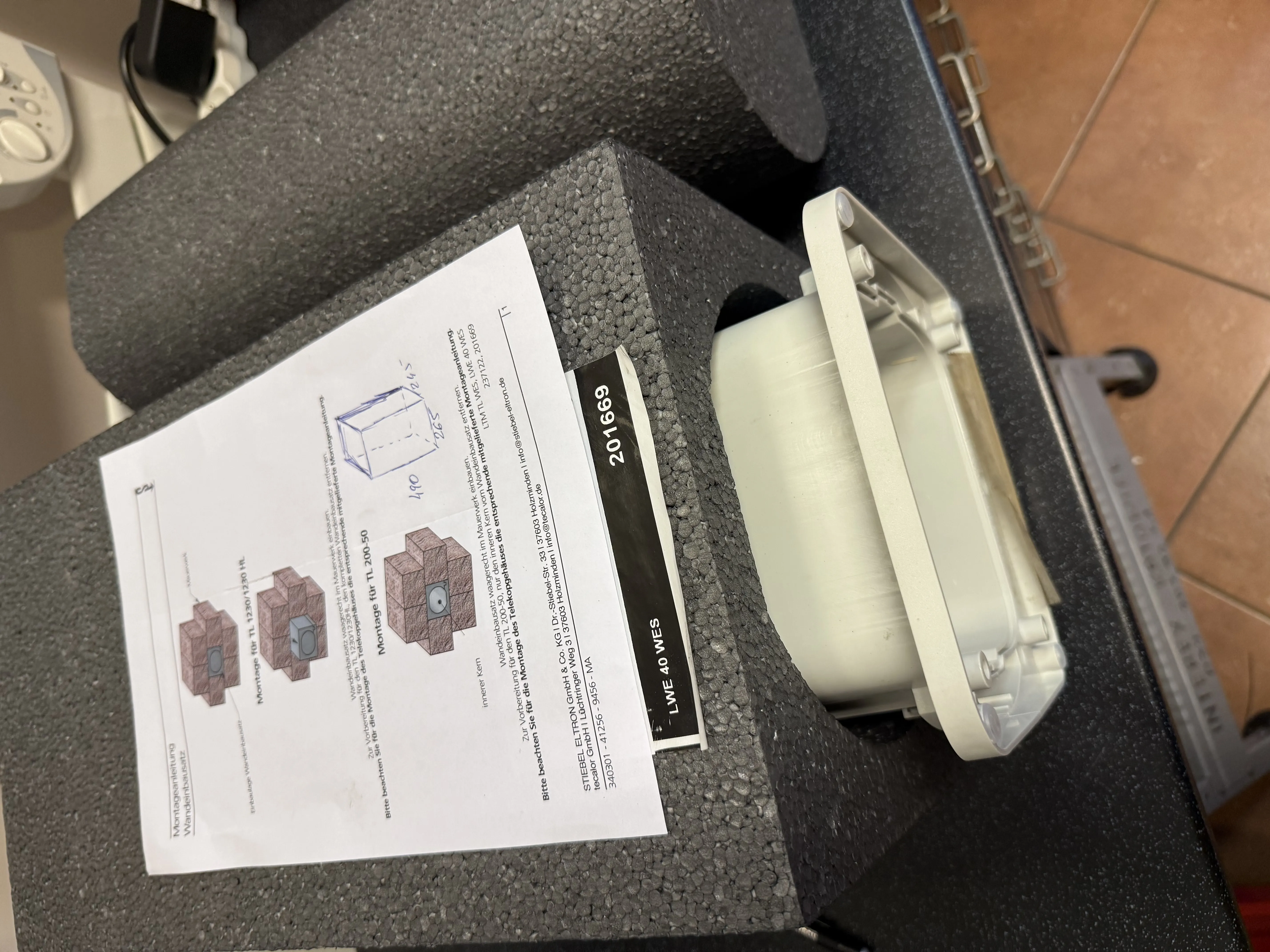

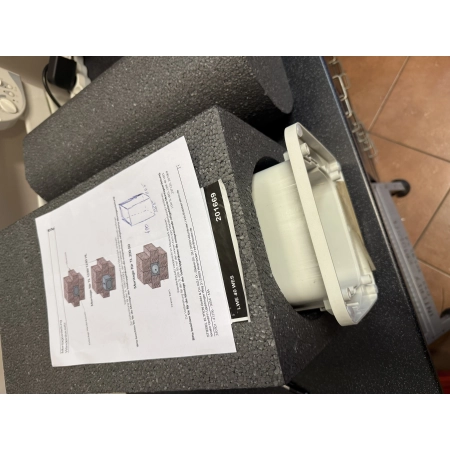

LWE 40 WES - Stiebel Eltron
Tunel izolacyjny WES / element przejścia ściennego do wentylacji decentralnej. Stosujemy, gdy przejście wymaga dopracowania izolacji termicznej i akustycznej.
Montaż VLR 70 - Interex Katowice
Montaż od 3 000 zł netto: sprawdzenie miejsca, przewiert, osadzenie przejścia, montaż urządzenia i sterowania, uruchomienie oraz kontrola pracy. Cena zależy od liczby jednostek, ściany, dojazdu i prac dodatkowych.
4. Filtry VLR 70
W standardzie rozróżniamy stronę zewnętrzną i wewnętrzną: G2 od elewacji oraz F7 od strony pomieszczenia. Opcjonalne filtry dobieramy do pyłu, smogu, pyłków albo zapachów.
SP VLR 70 RF COARSE 30 G2-4 - STIEBEL ELTRON
COARSE 30 G2 - filtr podstawowy, komplet 4 szt. Standardowo pracuje po stronie zewnętrznej i chroni wymiennik przed większym pyłem.
SP VLR 70 RF COARSE 60 G4-4 - STIEBEL ELTRON
COARSE 60 G4 - dokładniejszy filtr wstępny niż G2, do większego zapylenia i ochrony urządzenia.
SP VLR 70 RF EPM10 50 M5-4 - STIEBEL ELTRON
EPM10 50 M5 - filtr średniej dokładności do pyłów drobniejszych niż filtr wstępny.
SP VLR 70 RF EPM1 50 F7-4 - STIEBEL ELTRON
EPM1 50 F7 - filtr dokładny, standardowo po stronie wewnętrznej. Pomaga ograniczać pył drobny i pyłki w nawiewie.
SP VLR 70 RF EPM1 80 F9-4 - STIEBEL ELTRON
EPM1 80 F9 - wysoka filtracja nawiewu. Dobieramy przy smogu, pyłkach lub wymaganiu wyższej ochrony powietrza.
SP VLR 70 RF ACTIVE CARBON-4 - STIEBEL ELTRON
ACTIVE CARBON - filtr z węglem aktywnym do ograniczania zapachów. Nie zastępuje filtra przeciwpyłowego.
Filtr do VLR 70 - Stiebel Eltron
Filtr do VLR 70 - zachowany wariant sklepu. Dobór potwierdzamy po typie filtra i stronie montażu.
Filtry do VLR 70 - COARSE 30 G2 - 4 szt Stiebel Eltron
COARSE 30 G2 - komplet 4 szt.; zachowany wariant sklepu jako osobna karta produktu.
Zachowane karty zestawów VLR 70 1-8
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.

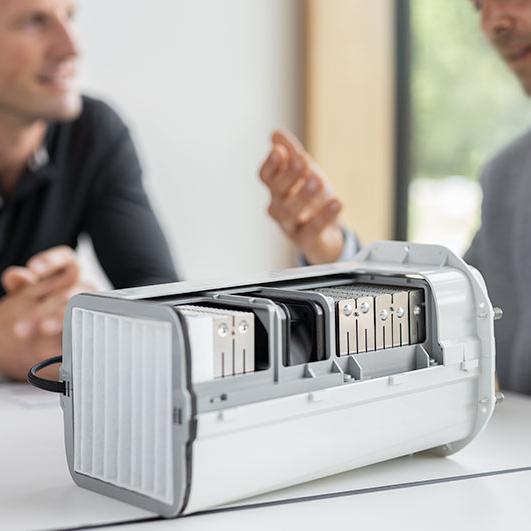

Jak pracuje VLR 70 w ścianie
VLR 70 pracuje jako decentralna wentylacja z odzyskiem ciepła. Urządzenia cyklicznie zmieniają kierunek przepływu: raz nawiewają świeże powietrze przez wymiennik, a raz wywiewają powietrze zużyte i ładują wymiennik energią.
Na zewnątrz
Powietrze przechodzi przez stronę elewacji. Standardowo przyjmujemy filtr zgrubny G2 od strony zewnętrznej.
W pomieszczeniu
Po stronie obsługowej stosujemy dokładniejszą filtrację nawiewu, zwykle F7. Dostęp serwisowy musi zostać zachowany.
Sterowników może być więcej niż jeden
Nie dobieramy automatyki wyłącznie po sumie rekuperatorów. Najpierw ustalamy liczbę stref, sposób użytkowania pomieszczeń, długości prowadzenia przewodów i to, czy klient chce wspólną pracę całego układu, czy osobne harmonogramy.
| Układ | Typowy dobór | Kiedy dać więcej niż 1 sterownik |
|---|---|---|
| 1-2 rekuperatory | VLR 70-2 CU | Zwykle jeden sterownik, chyba że urządzenia mają pracować jako całkowicie niezależne strefy. |
| 3-4 rekuperatory | VLR 70-4 CU | Jeden sterownik dla jednej strefy; dwa sterowniki, gdy np. salon i część nocna mają pracować inaczej. |
| 5-8 rekuperatorów | VLR 70-8 CU | Jeden sterownik dla jednej dużej strefy albo kilka sterowników dla pięter, lokali, biura i mieszkań. |
| Więcej stref niż jedna | 2 lub więcej sterowników | Gdy klient chce różne tryby pracy, różne godziny, osobne kondygnacje albo łatwiejszy serwis grupami. |
Wniosek: większa liczba sterowników nie jest błędem. Jest poprawnym podziałem automatyki, jeżeli instalacja ma kilka niezależnych stref pracy.
RC-2-VD, VLR 70 CU i Tecalor - czego nie mieszać
RC-2-VD P/2, P/4 i P/8 jest automatyka do decentralnej wentylacji Stiebel Eltron LWE 40 / VLR 70. Nie traktujemy go jako sterownika do Tecalor TL 200-50 ani jako zwykłego zamiennika bez sprawdzenia przewodów i zasilania.
| Wariant | Zasilanie / napięcie pracy | Przewody sterowania | Kiedy stosować |
|---|---|---|---|
| VLR 70-2 CU / VLR 70-4 CU / VLR 70-8 CU | Sterownik zasilany 1/N 100-240 V, wyjście do jednostek 24 V. | Do panelu/sterownika przewód sterowania typu YR 4 x 0,8 mm² lub równoważny; długości i topologię sprawdzamy przed montażem. | Najprostszy dobór dla 1-8 jednostek VLR 70 w jednej strefie albo kilku prostych strefach. |
| RC-2-VD P/2 / P/4 / P/8 | Układ 24 V DC z zasilaczem i automatyką RC-2-VD; wariant dobierany do 2, 4 albo 8 jednostek. | Do jednostek stosowane są 4 żyły sterowania/zasilania niskonapięciowego; w instalacjach rozszerzonych dochodzi połączenie z interfejsem systemowym i opcjonalnie komunikacja RS485/Modbus. | Gdy klient chce bardziej rozbudowaną automatykę, panel, integrację BMS/Modbus lub wygodniejszą obsługę większej instalacji. |
| Tecalor TL 200-50 / EC Air | Osobny system producenta Tecalor; nie dobieramy go zamiennie do VLR 70 bez osobnej weryfikacji dokumentacji. | Inny układ automatyki i inne elementy systemowe. | Nie mieszać z VLR 70 w koszyku bez potwierdzenia kompatybilności. |
Wniosek praktyczny: na stronie VLR pokazujemy oba kierunki: proste CU do klasycznej instalacji oraz RC-2-VD jako automatyka rozszerzona. Przy modernizacji zawsze sprawdzamy istniejące przewody, liczbę jednostek, strefy pracy i miejsce montażu zasilacza/sterownika.

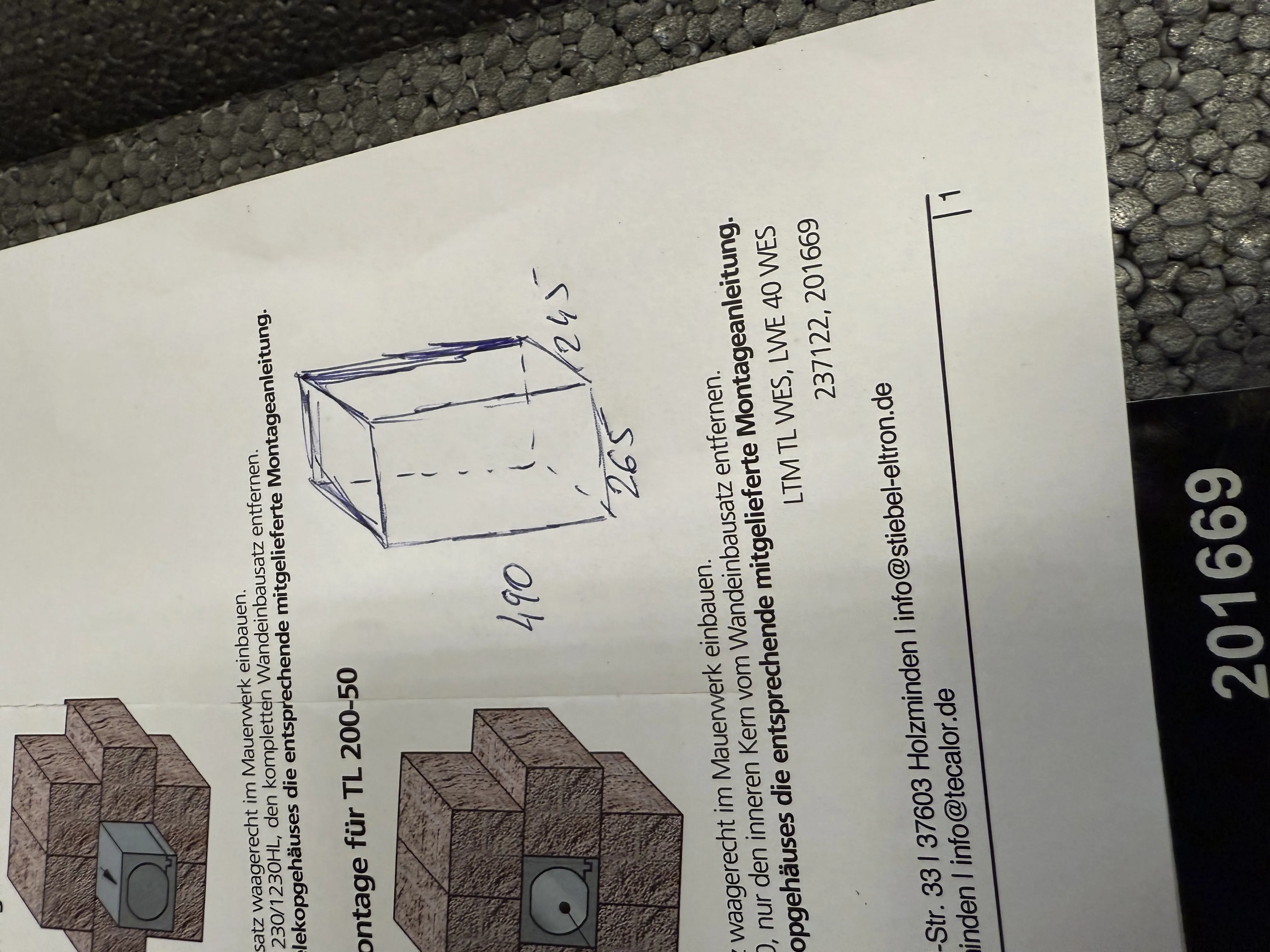

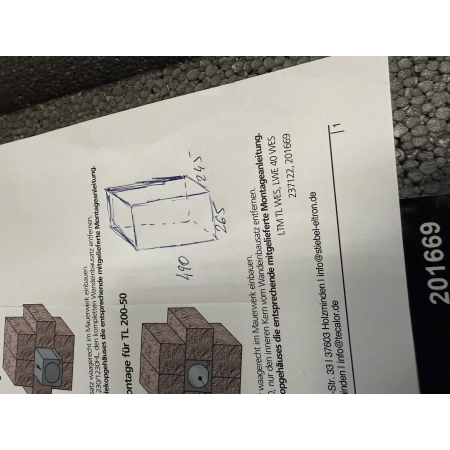

Przejście przez ścianę: standard, TS 30 i WES
Praktyka Interex: przed sprzedażą do montażu sprawdzamy grubość ściany, warstwę ocieplenia, miejsce przewiertu, elewację, dostęp do serwisu filtrów i prowadzenie przewodów sterowania.
Filtry VLR 70: co jest w standardzie
W VLR 70 ważne jest rozróżnienie strony zewnętrznej i wewnętrznej. Dzięki temu klient wie, co wymienia i dlaczego filtr z elewacji nie pełni tej samej roli co filtr od pokoju.
| Strona urządzenia | Filtr | Nr kat. | Znaczenie |
|---|---|---|---|
| Od zewnątrz / elewacja | VLR 70 RF COARSE 30 G2-4 | 239562 | Filtr zgrubny. Chroni kanał, wymiennik i urządzenie przed większymi zabrudzeniami. |
| Od wewnątrz / pomieszczenie | VLR 70 RF EPM1 50 F7-4 | 239577 | Filtr dokładniejszy dla nawiewu od strony obsługowej; lepszy na pył drobny i pyłki. |
| Opcjonalnie | G4, M5, F9, Active Carbon | 239575 / 239576 / 201274 / 239574 | Dobieramy do zapylenia, smogu, pyłków, zapachów i wymagań serwisowych. |
Serwis: brudny filtr zmniejsza przepływ, zwiększa hałas i pogarsza odzysk ciepła. Przy kilku rekuperatorach od razu liczymy komplety filtrów po liczbie urządzeń i stronie pracy.
Kominek a VLR 70: najpierw bezpieczeństwo
Jeżeli w budynku pracuje kominek, piec kaflowy albo inne palenisko, wentylację trzeba uzgodnić z doprowadzeniem powietrza do spalania. W praktyce oceniamy typ paleniska, możliwość pracy wspólnej lub naprzemiennej oraz wymagania kominiarza.
Uwaga projektowa: ostateczną decyzję o dopuszczeniu wspólnej pracy wentylacji i paleniska podejmuje kominiarz lub projektant. W praktyce pilnuje się, aby w pomieszczeniu z paleniskiem nie powstało niebezpieczne podciśnienie, a wentylacja mogła zostać wyłączona lub zablokowana w razie przekroczenia progu bezpieczeństwa.
Realizacja i serwis VLR 70
Na zdjęciach pokazujemy elementy, które mają znaczenie po montażu: dostęp do filtrów, kontrolę połączeń 24 V, sterowanie, stan filtrów i pracę urządzenia w rzeczywistych warunkach.
Kupuj u fachowca - Interex Katowice Mariusz Czapnik
Dobieramy liczbę urządzeń, sterowanie, filtry, TS 30/WES, bezpieczeństwo przy kominku i montaż. 5 lat gwarancji na usługę montażu Interex po uzgodnieniu zakresu.
Dokumentacja techniczna, instrukcje i wytyczne montażowe
Poniżej zebrano dostępne instrukcje, karty produktu, dokumenty producenta oraz materiały pomocnicze do doboru, montażu, uruchomienia i serwisu tego elementu instalacji wentylacji lub rekuperacji.
- VLR 70 - Instrukcja obsługi i montażu
- VLR 70 - Dokument techniczny 2
- VLR 70 - Dokument techniczny 3
- VLR 70 - Dokument techniczny 4
- VLR 70 - Karta produktu producenta
- VLR 70 - Rysunek techniczny / karta obrazowa
- Sterownik VLR 70-2 CU - Instrukcja / karta produktu producenta
- Teleskop TS 30 - Instrukcja / karta produktu producenta
Informacje handlowe
Instalacja rekuperatora oraz systemu wentylacji mechanicznej w łazience ma swoje zalety i wady. Sprawdźmy, czy montaż takiego rozwiązania w Twoim przypadku ma sens.
🍀 Zalety rekuperacji w łazience:
🍀 Lepsza jakość powietrza – Rekuperacja usuwa wilgoć i nieprzyjemne zapachy, zapobiegając pleśni i grzybom.
🍀 Efektywna wymiana powietrza – Dzięki rekuperacji powietrze w łazience jest stale odświeżane, co poprawia komfort użytkowania.
🍀 Oszczędność energii – Rekuperator odzyskuje ciepło z wywiewanego powietrza, co zmniejsza koszty ogrzewania.
🍀 Brak przeciągów – W przeciwieństwie do wentylacji grawitacyjnej, nie powoduje zimnych strumieni powietrza zimą.
🍀 Mniejsze zapotrzebowanie na ogrzewanie – Ciepło zostaje w budynku, co obniża rachunki za ogrzewanie.
⚠️ Minusy rekuperacji w łazience:
⚠️ Wyższy koszt instalacji – Wymaga inwestycji, szczególnie jeśli dom nie ma już systemu rekuperacji.
⚠️ Konieczność regularnego czyszczenia i konserwacji – Filtry i wymienniki ciepła wymagają okresowego czyszczenia.
⚠️ Możliwe ograniczenia wydajności – W małych pomieszczeniach, jeśli rekuperator nie jest dobrze dobrany, może mieć niską skuteczność.
Rekuperator ścienny VLR 70 Stiebel Eltron
To model zdecentralizowany, który jest instalowany bezpośrednio w ścianie i działa niezależnie od całego systemu wentylacji. Jakie są jego cechy?
✅ Zalety VR 70:
✅ Łatwy montaż – Wymaga jedynie otworu w ścianie i zasilania, więc jest dobrym rozwiązaniem do modernizacji.
✅ Odzysk ciepła – Może odzyskiwać nawet 90% ciepła z powietrza wywiewanego.
✅ Cicha praca – W porównaniu do tradycyjnych wentylatorów wyciągowych.
✅ Możliwość pracy w trybie ciągłym – Zapewnia stałą wymianę powietrza.
❌ Wady VR 70:
❌ Ograniczona wydajność – Sprawdza się w małych pomieszczeniach
❌ Konieczność przewiercenia ściany – Może być problematyczne w przypadku ścian nośnych lub budynków z elewacją, której nie można naruszyć.
Podsumowanie – czy warto?
✅ Jeśli chcesz poprawić jakość powietrza i zapobiec problemom z wilgocią w łazience to bardzo dobre rozwiązanie.
Jak powinien działać rekuperator w łazience?
To zależy od tego, jaki efekt chcesz osiągnąć oraz od specyfikacji technicznej rekuperatora.
1. Tryb standardowy (cykliczna praca: 40s nawiew / 40s wyciąg)
✅ Zalety:
- Zapewnia stałą wentylację i odzysk ciepła.
- Utrzymuje równowagę ciśnienia w pomieszczeniu (nie tworzy podciśnienia).
- Nie powoduje zasysania powietrza z innych pomieszczeń (np. kuchni, toalety).
❌ Wady:
❌ W momencie pracy w trybie nawiewu może wprowadzać wilgotne powietrze do pomieszczenia.
💡 Kiedy warto?
- Jeśli łazienka jest używana sporadycznie i ma dobre ogólne wentylowanie, to tryb standardowy jest odpowiedni.
2. Tryb wyłącznie wyciągowy (aktywowany np. włącznikiem światła)
✅ Zalety:
✅ Szybko usuwa nadmiar wilgoci i zapachy z łazienki.
✅ Zapobiega skraplaniu się pary wodnej na lustrach i ścianach.
✅ Może być zsynchronizowany z oświetleniem lub czujnikiem wilgotności.
❌ Wady:
❌ Brak odzysku ciepła – całe ciepłe powietrze jest usuwane na zewnątrz.
❌ Może powodować podciśnienie, jeśli nie ma dopływu świeżego powietrza (np. drzwi do łazienki są szczelne).
💡 Kiedy warto?
Gdy chcesz szybko usunąć wilgoć i zapachy, np. po prysznicu lub kąpieli.
Jeśli nie masz pełnego systemu rekuperacji w domu, a łazienka wymaga intensywnej wentylacji.
3. Najlepsze rozwiązanie – tryb hybrydowy
Najlepiej połączyć oba tryby:
🔹 Domyślnie – rekuperator pracuje w trybie standardowym (cyklicznie nawiew/wywiew).
🔹 Po włączeniu światła / wykryciu wilgoci – rekuperator przechodzi na tryb wyciągowy
💡 Jak to zrobić?
- Stiebel Eltron VR 70 ma jako opcja dodatkowa czujnik wilgotności – można ustawić automatyczne przełączanie w tryb wyciągowy.
- Można zastosować przekaźnik czasowy sterowany włącznikiem światła.
- Można dodać czujnik wilgotności (zewnętrzny), który automatycznie aktywuje tryb wyciągowy.
Podsumowanie – jak najlepiej ustawić rekuperator w łazience?
🔹 Tryb standardowy (cykliczny) – dobre dla ogólnej wentylacji, ale nie zawsze wystarczające do usuwania wilgoci.
🔹 Tryb wyciągowy (po włączeniu światła) – skuteczny przy dużej wilgotności, ale powoduje straty ciepła.
🔹 Optymalne rozwiązanie – połączenie obiegu cyklicznego + automatyczny wyciąg po wykryciu wilgoci lub po włączeniu światła.
Jeśli masz możliwość sterowania, to hybrydowy system będzie najlepszym wyborem. 😊
Oczywiście jeżeli mają Państwo jakiekolwiek pytanie techniczne proszę o telefon 602 551 555
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
1. Czy tunel lepiej zaizolować pianą montażową czy zastosować gotową strukturę?
✅ Piana montażowa – często stosowana, ale ma pewne ograniczenia:
- Zapewnia szczelność, ale nie jest najlepszym izolatorem cieplnym.
- Może się kurczyć lub degradować w dłuższym czasie, szczególnie pod wpływem wilgoci.
- Jeśli jest stosowana w zbyt dużej ilości, może naciskać na tunel, powodując jego odkształcenie.
- Może być dobra, jeśli dodatkowo zastosujesz izolację termiczną, np. cienką matę izolacyjną.
✅ Gotowa struktura tunelu z izolacją – lepsze rozwiązanie:
- Lepsza ochrona przed stratami ciepła – tunel wykonany z materiału o niskiej przewodności cieplnej zapewnia minimalne straty.
- Trwałość i brak deformacji – gotowe systemy często są wykonane ze specjalnych tworzyw lub rur izolowanych.
- Łatwiejszy montaż i serwis – dobrze dobrana gotowa obudowa zapobiega problemom z montażem rekuperatora.
2. Jakie jest najlepsze rozwiązanie?
🔹 Najlepszą opcją jest izolowany tunel – gotowe produkty są już dostosowane do rekuperatora i minimalizują mostki cieplne.
🔹 Jeśli decydujesz się na tunel bez izolacji, warto owinąć go pianką izolacyjną lub zastosować cienką wełnę mineralną (ale uwaga na skropliny – wtedy konieczna jest paroizolacja).
🔹 Jeśli stosujesz pianę montażową, warto użyć jej tylko do uszczelnienia krawędzi, a nie jako jedynego elementu izolacyjnego.
3. Czy są specjalne izolowane tunelowe systemy do rekuperatorów VR 70
Tak, istnieją gotowe systemy rur z izolacją, które są zalecane przez producentów. Najczęściej stosowane rozwiązania to:
- Rura PVC z warstwą izolacyjną (np. EPS, PU).
- Prefabrykowane tuleje izolowane – często dostarczane jako opcja do konkretnych modeli rekuperatorów.
Możesz sprawdzić u producenta Stiebel Eltron czy oferują dedykowany izolowany tunel montażowy.
Podsumowanie
🔹 Najlepsza opcja – użycie gotowego, izolowanego tunelu.
🔹 Alternatywa – owinięcie tunelu warstwą izolacyjną, np. pianką izolacyjną lub wełną mineralną z paroizolacją.
🔹 Piana montażowa – dobra do uszczelnienia, ale nie jako główna izolacja.
Zdecentralizowane jednostki wentylacyjne VLR – Tryby pracy push-pull
Tryb pracy push-pull
Tryb push-pull polega na cyklicznej zmianie kierunku przepływu powietrza w ustalonych odstępach czasu, co zapewnia jego stałą cyrkulację. Takie działanie nazywane jest również trybem wahadłowym, naprzemiennym lub wentylacją z odzyskiem ciepła.
Działanie powietrza wylotowego
W trybie wywiewnym jednostka pracuje bez odzysku ciepła. Gdy urządzenia są skonfigurowane w parach, jedno usuwa zużyte powietrze z wnętrza budynku, a drugie dostarcza świeże z zewnątrz. Ten sposób działania określa się także jako wentylację ciągłą, krzyżową lub odpowietrzanie.
Podczas letnich nocy, gdy temperatura na zewnątrz jest niższa niż w budynku, wentylacja krzyżowa może służyć do pasywnego chłodzenia pomieszczeń. Zaleca się wówczas, aby wentylator nawiewny znajdował się po północnej stronie budynku.
Wentylacja łazienki
Łazienka z oknem
Jeśli w łazience znajduje się okno, urządzenie powinno pełnić funkcję wentylatora wyciągowego podczas jej użytkowania. W tym celu jednostka tymczasowo przełącza się z trybu push-pull na wywiewny, a po zakończeniu korzystania z pomieszczenia powraca do standardowego trybu pracy.
Tryb wyciągowy można aktywować na różne sposoby, np. za pomocą włącznika światła lub czujnika wilgotności. Dodatkowo, sterownik umożliwia ustawienie opóźnienia przełączania oraz czasu pracy wentylatora.
Łazienka bez okna
W łazienkach pozbawionych okien nie wolno stosować zdecentralizowanych jednostek wentylacyjnych. W takich przypadkach konieczne jest zastosowanie wentylatora wyciągowego z możliwością regulacji wydajności w zależności od potrzeb.
Suszarka bębnowa
Nie należy stosować suszarek bębnowych odprowadzających powietrze na zewnątrz budynku.
Maskownice wyciągów kuchennych
Okapy kuchenne powinny działać wyłącznie w trybie recyrkulacji powietrza, bez odprowadzania go na zewnątrz budynku.
Zdecentralizowane jednostki wentylacyjne – Kominki
W przypadku planowania instalacji kominka w budynku należy skonsultować się z kominiarzem, który oceni zgodność systemu z obowiązującymi przepisami. Wyróżniamy dwa główne rodzaje kominków:
✔ Kominki niezależne od powietrza otoczenia – nie wymagają dodatkowych zabezpieczeń.
✔ Kominki zależne od powietrza otoczenia – wymagają integracji z systemem wentylacyjnym.
Jak współpracuje wentylacja z kominkami zależnymi od powietrza otoczenia?
✔ Działanie wzajemne – oznacza, że wentylacja i kominek nie mogą pracować jednocześnie; gdy kominek jest uruchomiony, system wentylacyjny musi zostać wyłączony.
✔ Działanie równoczesne – pozwala na jednoczesne działanie kominka i wentylacji, jednak wymaga zastosowania odpowiednich zabezpieczeń.
Niezbędne środki bezpieczeństwa
Aby zapobiec zasysaniu dymu do wnętrza budynku, należy zamontować urządzenie monitorujące różnicę ciśnień, które powinno spełniać następujące wymagania:
✔ Kontrola różnicy ciśnień pomiędzy przewodem kominowym a pomieszczeniem.
✔ Możliwość regulacji wartości wyłączenia wentylacji w sytuacji zagrożenia.
✔ Czujnik temperatury, który zapobiega fałszywym alarmom i niepotrzebnemu wyłączaniu systemu wentylacyjnego.
✔ Funkcja dezaktywacji wentylacji w przypadku wykrycia nieprawidłowych warunków pracy.
Na co zwrócić uwagę?
Presostaty różnicowe, które opierają działanie na różnicy ciśnień między powietrzem na zewnątrz budynku a powietrzem wewnątrz pomieszczenia, nie są odpowiednie do monitorowania pracy kominka.
Ciśnieniowy wyłącznik bezpieczeństwa
Ze względu na wahania ciśnienia w kominie, czujnik temperatury powinien być zawsze częścią systemu zabezpieczeń. W przeciwnym razie nawet niewielkie zmiany ciśnienia mogą prowadzić do niepotrzebnego wyłączania wentylacji.
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Katalog projektowania or
W przypadku kontrolowanej wentylacji pomieszczeń mieszkalnych wentylacją steruje urządzenie lub system. W tym celu dostępne są zasadniczo dwa różne systemy: centralny i zdecentralizowany system wentylacji. Centralne systemy wentylacyjne składają się z urządzenia wentylacyjnego, powiązany z nim system dystrybucji powietrza rozprowadza świeże, przefiltrowane powietrze po całym domu.
Zdecentralizowane systemy wentylacyjne to natomiast urządzenia indywidualne, specjalista instaluje system wentylacyjny tam, gdzie jest on potrzebny – bezpośrednio w Twojej kuchni, łazience, ale także w sypialniach i salonach. Z reguły wysiłek instalacyjny jest niewielki i można go szybko wdrożyć. Podłączony do ściany zewnętrznej prosty system wywiewu usuwa zużyte powietrze, a świeże powietrze napływa przez nieszczelności budynku bez odzysku ciepła. Zdecentralizowany system nawiewu i wywiewu dostarcza również podgrzane świeże powietrze z zewnątrz. Systemy z odzyskiem ciepła posiadają również wymiennik ciepła. Różne klasy filtrów obejmują filtry drobnego pyłu i pyłków, aż po wysokowydajne filtry zawiesin chroniące przed aerozolami itp. Poszczególne urządzenia niezależnie zapewniają optymalną wentylację pomieszczenia: wywiew starego powietrza, wlot świeżego i zdrowego powietrza.
Tak działa zdecentralizowana wentylacja salonu z odzyskiem ciepła
Nasz przykład pokazuje, jak działa zdecentralizowany system wentylacji: specjalista wybija okrągły otwór w ścianie zewnętrznej. Nasz zdecentralizowany system wentylacji VLR 70 , zwany także wentylatorem wahadłowym, jest stosowany przynajmniej parami. System wentylacji z odzyskiem ciepła działa naprzemiennie, dzięki czemu w pomieszczeniu nie występuje podciśnienie ani nadciśnienie. W zależności od wymagań zdecentralizowanej wentylacji pomieszczeń mieszkalnych, za pomocą jednej jednostki sterującej i jednej jednostki sterującej można obsługiwać do ośmiu urządzeń wentylacyjnych. Dzięki regeneracyjnemu przenoszeniu ciepła wysokiej jakości aluminiowy wymiennik ciepła ładowany jest energią cieplną powietrza wywiewanego. Po 40 sekundach wentylator EC zmienia kierunek i nawiewa do pomieszczenia świeże powietrze z zewnątrz. Pobrana wcześniej energia cieplna jest uwalniana do powietrza nawiewanego. Oznacza to, że straty energii grzewczej można zmniejszyć nawet o 93%. Dodatkowo aluminiowy wymiennik ciepła w wentylatorze wahadłowym VLR 70 odzyskuje około 60% wilgoci z powietrza. Oznacza to, że nasz zdecentralizowany system wentylacji z odzyskiem ciepła sprawia, że wilgotność względna powietrza w pomieszczeniach mieszkalnych zapewnia przyjemny klimat w pomieszczeniach, nawet w zimnych i suchych porach roku.
LR 1-A - przekaźnik priorytetu do ogrzewaczy przepływowych i ogrzewania elektrycznego - Stiebel Eltron
ZLWE CLOCK - programator czasowy do systemu LWE 40 - Stiebel Eltron
ZLWE CO2 - czujnik CO2 do wentylacji zależnej od potrzeb - Stiebel Eltron
ZLWE HUMIDITY - czujnik wilgotności do wentylacji zależnej od potrzeb - Stiebel Eltron
- VLR 70 - Instrukcja obsługi i montażu VLR 70 L Trend EU
- VLR 70 - Dokument techniczny 2 VLR 70 L Trend EU
- VLR 70 - Dokument techniczny 3 VLR 70 L Trend EU
- VLR 70 - Dokument techniczny 4 VLR 70 L Trend EU
- VLR 70 - Karta produktu producenta VLR 70 L Trend EU
- VLR 70 - Rysunek techniczny / karta obrazowa VLR 70 L Trend EU
- Sterownik VLR 70-2 CU - Instrukcja / karta produktu producenta VLR 70-2 CU
- Teleskop TS 30 - Instrukcja / karta produktu producenta TS 30 VLR 70
