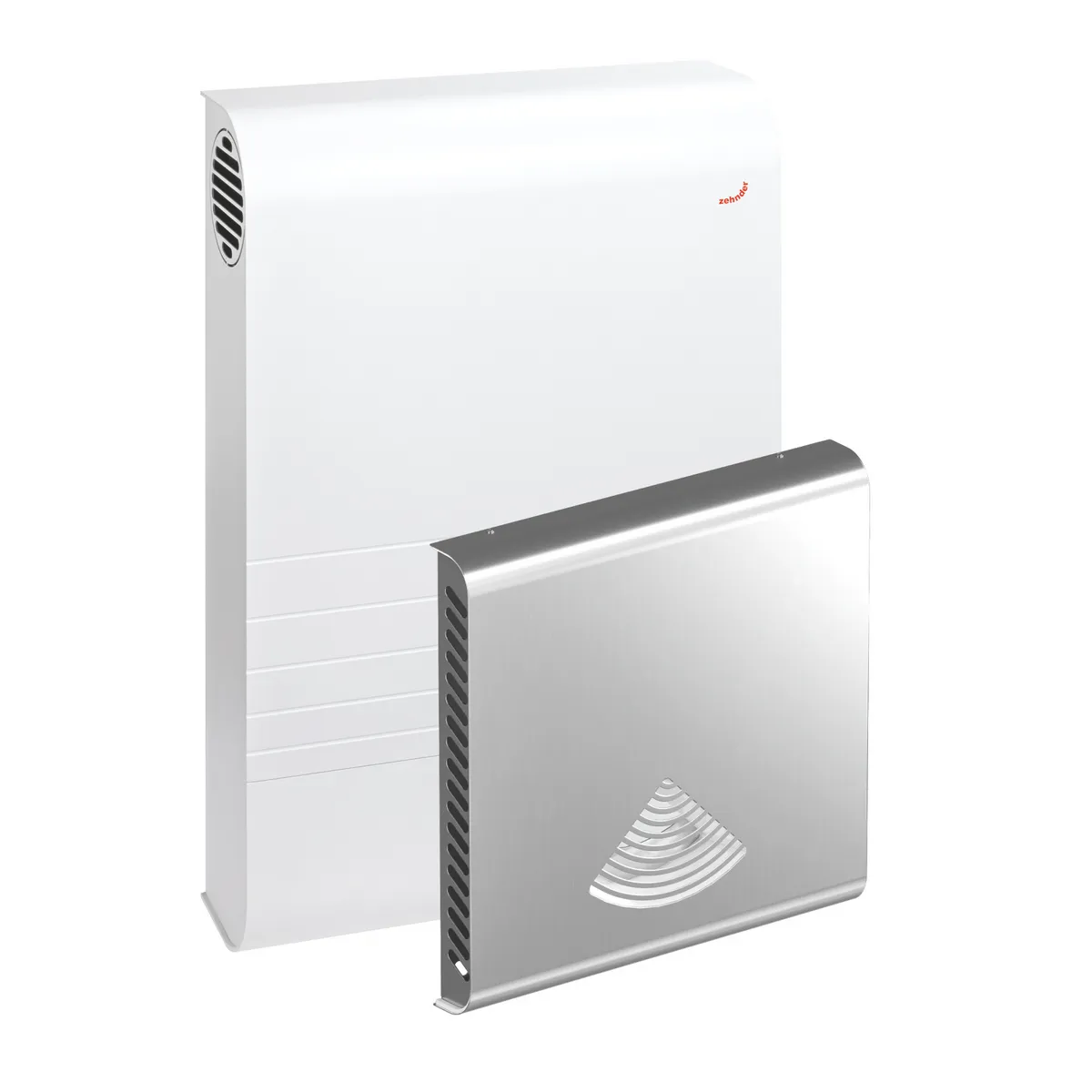

Rekuperator decentralny ComfoAir 70 - Zehnder

Zastosowanie

Zehnder ComfoAir 70 jest zdecentralizowanym urządzeniem wentylacyjnym posiadającym w standardzie wysoce wydajny entalpiczny wymiennik ciepła.

Wymiennik ten odzyskuje nie tylko ciepło z powierza wywiewanego ale Także wilgoć, redukując tym samym odczucie suchego powietrza w okresie zimowym.

Jednostka przeznaczona szczeg.lnie do montażu w renowacyjnych jak i nowych budynkach, mieszkaniach, apartamentach lub pomieszczeniach rekreacyjnych. Dzięki zastosowaniu elementów systemu dystrybucji powietrza firmy Zehnder, jednostka może obsługiwać dwa niezależne pomieszczenia.

Stopień sprawności

Zintegrowany entalpiczny krzyżowo - przeciwprądowy wymiennik ciepła osiąga stopień sprawności odzysku ciepła do 89%, odzysku wilgoci do 79%. Jednostka pracuje stale bez konieczności uruchomienia systemu anty zamrożeniowego do temperatur zewnętrznych sięgających nawet -5*C, zapewniając komfortowy klimat wewnątrz pomieszczeń.

Wentylatory

Zarówno wentylator powietrza nawiewanego, jak i wywiewanego napędzane są za pomocą silnik.w prądu stałego EC. Wysokiej jakości wentylatory odśrodkowe, szczególnie odporne na napór wiatru są usytuowanie w specjalnej izolacji, powodując cichą pracę jednostki. Urządzenie posiada cztery stopnie regulacji wydajności powietrza.

Filtry

Jednostka wentylacyjna Zehnder ComfoAir 70 wyposażona jest

standardowo w filtry o klasie filtracji G3. Informacja o konieczności wymiany filtrów jest sygnalizowana na panelu sterującym urządzenia. Opcjonalnie dla powietrza czerpanego z zewnątrz można zastosować filtr przeciwpyłkowy o klasie filtracji F7.

Montaż

Urządzenie należy zamontować na wewnętrznej stronie ściany zewnętrznej. Z uwagi na zastosowanie entalpicznego wymiennika ciepła, w jednostce nie dochodzi do zjawiska kondensacji. Montaż urządzenia jest prosty i łatwy. W komplecie dostarczane jest przejście przez ścianę, w które wkładane jest urządzenie i następnie przykręcane do ściany. Zasilanie 230VAC można wykonać w puszce podtynkowej z tyłu za urządzeniem.

Obsługa

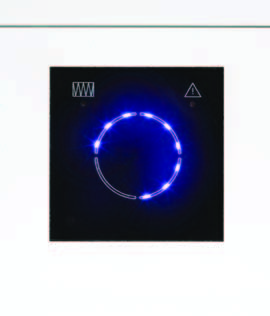

Sterowanie jednostką wentylacyjną Zehnder Comfort Air 70 następuje poprzez dotykowy panel obsługowy umieszczony na froncie urządzenia. Przy pomocy regulatora można ustawić cztery stopnie regulacji wydajności powietrza, przełączyć jednostkę w stan spoczynku oraz opcjonalnie ją wyłączyć. Wyświetlacz LED wygasza się po 60 sekundach bezczynności. Na panelu występują dwie diody sygnalizujące awarię urządzenia bądź konieczność wymiany filtr.w. Urządzenie posiada automatycznie załączający się system anty zamrożeniowy.

Konserwacja

Wszystkie wymagane prace konserwacyjne można w łatwy sposób przeprowadzić przy samym urządzeniu. Prace te ograniczają się do regularnej wymiany filtr.w oraz czyszczenia wymiennika ciepła. Wskazówki dotyczące przeprowadzania prac serwisowych znajdują się w instrukcji obsługi.

Ochrona przed zamarzaniem

Jednostka pracuje bez konieczności uruchomienia systemu anty zamrożeniowego do temperatur zewnętrznych sięgających nawet -5*C, zapewniając komfortowy klimat wewnątrz pomieszczeń. Gdy temperatura powietrza zewnętrznego spadnie poniżej tej wartości, system automatycznie zredukuje ilość powietrza czerpanego. Układ zabezpieczający wyłączy urządzenie, gdy temperatura powietrza zewnętrznego spadnie poniżej -15*C. Gdy temperatura powietrza czerpanego wzrośnie powyżej wartości zadanej, jednostka automatycznie rozpocznie pracę. Układ antyzamrożeniowy zabezpiecza jednostkę przed szronieniem wymiennika.

Ochrona przed zamarzaniem

Jednostka pracuje bez konieczności uruchomienia systemu anty zamrożeniowego do temperatur zewnętrznych sięgających nawet -5*C, zapewniając komfortowy klimat wewnątrz pomieszczeń. Gdy temperatura powietrza zewnętrznego spadnie poniżej tej wartości, system automatycznie zredukuje ilość powietrza czerpanego. Układ zabezpieczający wyłączy urządzenie, gdy temperatura powietrza zewnętrznego spadnie poniżej -15*C. Gdy temperatura powietrza czerpanego wzrośnie powyżej wartości zadanej, jednostka automatycznie rozpocznie pracę. Układ anty zamrożeniowy zabezpiecza jednostkę przed szronieniem wymiennika.

Przyłącze dodatkowe

Opcjonalnie urządzenie wentylacyjne Zehnder ComfoAir 70 może obsługiwać dwa znajdujące się blisko siebie pomieszczenia. Z tyłu jednostki jest możliwość podłączenia dodatkowego kanału nawiewnego bądź wywiewnego. Z uwagi na spadki ciśnienia zaleca się montaż jak najkrótszych przewodów. Zehnder ComfoAir 70 można zainstalować np. w łazience, a powietrze świeże dostarczane będzie zar.wno do sypialni jak i salonu. Dzięki takiemu rozwiązaniu zapewnimy stałą cyrkulację świeżego powietrza, oraz wyeliminujemy hałas z części wypoczynkowej obiektu.

Numery artykułów

Zehnder ComfoAir 70 527 003 530
Komplet filtr.w do ComfoAir 70 G3 (2 szt.) 527 004 510
Komplet filtr.w do ComfoAir 70 G3/F7 (2 szt.) 527 004 520
Komplet filtr.w do ComfoAir 70 G3 (10 szt.) 527 004 490
Komplet filtr.w do ComfoAir 70 G3/F7 (10 szt.) 527 004 500

Dane techniczne

Urządzenie Zehnder ComfoAir 70

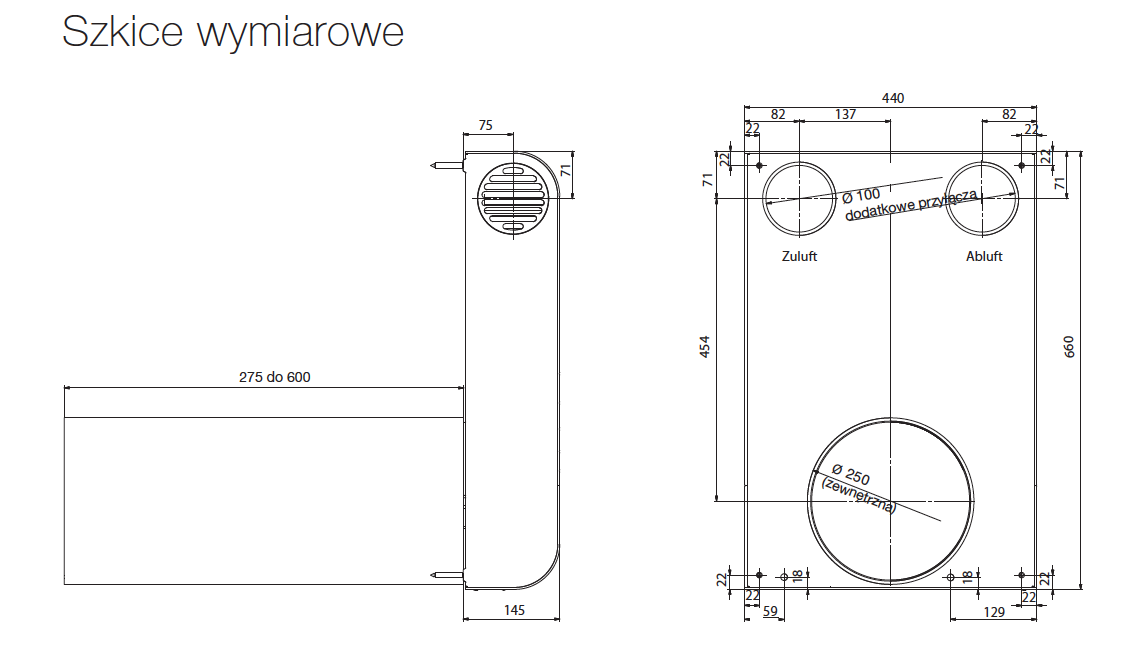

Wymiary (wys. x szer. x gł.) 660 x 440 x 145 mm
Grubość ściany zewnętrznej od 280 do 600 mm
Przejście przez ścianę . 250 mm, 600 mm długości
Otwór pod przejście . 270 mm
Wentylatory DC promieniowe
Filtry G3 (opcjonalnie F7)
Wymiennik ciepła entalpiczny krzyżowo-przeciwprądowy
Obudowa aluminium malowane proszkowo RAL 9016
Materiał wewnętrzny spieniony polipropylen (EPP)
Przyłącze elektryczne 230 VAC / 24 VDC
Napięcie 24 VDC
Max. pob.r prądu 0,75 A
Pobór mocy 4 W do 19 W
Klasa ochronności III
Stopień ochrony IP30

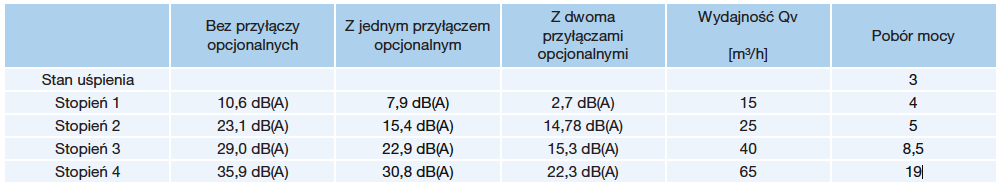

Strumienie objętości powietrza 15 - 25 - 40 - 65 m./h
Sprawność odzysku ciepła do 89% wilgoci do 79%

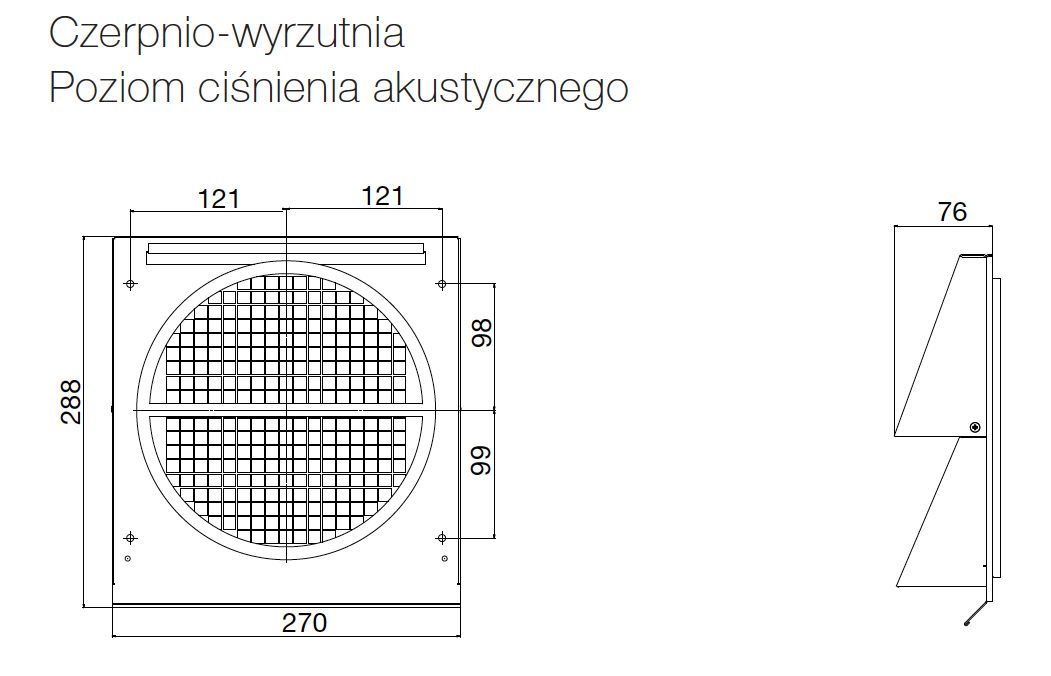

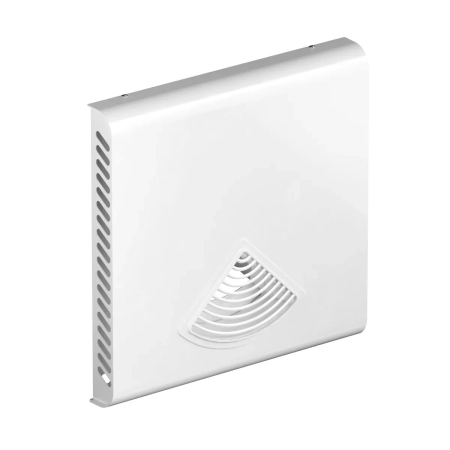

Waga 24 kg (wraz z czerpnio wyrzutnią)
Zakres temperatur - 20*C do 40*C
System antyzamrożeniowy tak
Sterowanie dotykowy panel umieszczony na froncie urządzenia
